Entretien périodique et réglage
7-26
7
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble d es gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
FAU23173
Lubrification d es leviers de frein
avant et arrièreLevier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Lubrifiant recomman
dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBBAF1F0.book Page 26 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-27
7
FAU23215
Contrôle et lubrification des bé-
quilles centrale et latéraleContrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand
nécessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
d éploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
Lubrifiant recomman dé:
Graisse silicone
Lubrifiant recommand é:
Graisse à base de savon au lithium
UBBAF1F0.book Page 27 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-28
7
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45512
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Dresser le véhicule sur sa béquille centrale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UBBAF1F0.book Page 28 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-29
7
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulemen ts de roue par un
concessionnaire Yamaha.
FAU60691
BatterieLa batterie se situe derrière le cache A. (Voir
page 7-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors d
e travaux à
proximité d’une batterie. En cas d e
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter imméd iate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
3. BatterieZAUM1527
13
2
UBBAF1F0.book Page 29 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-30
7
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque d e l’endommager de façon ir-
réversible.
FAU78242
Remplacement des fusiblesLe fusible principal et les boîtiers à fusibles,
qui contiennent les fusibles protégeant les
divers circuits, se trouvent sous le cache A.
(Voir page 7-8.)N.B.Pour accéder au fusible principal, déposer
le couvercle du relais de démarreur comme
illustré.1. Boîtier à fusibles
2. Fusible principal
3. Fusible principal de rechange
4. Cache du relais de démarreurZAUM15281
23
4
UBBAF1F0.book Page 30 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-31
7
Si un fusible est grillé, le remplacer comme
suit.
1. Désactiver le contacteur à clé et cou- per le circuit électrique concerné. 2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Activer le contacteur à clé et allumer le
circuit électrique concerné afin de vé-
rifier si le dispositif électrique fonc-
tionne.
1. Fusible du système de signalisation 2
2. Fusible du système de signalisation
3. Fusible du bloc de commande ABS
4. Fusible principal 2
5. Fusible du moteur du ventilateur de radia-teur
6. Fusible de sauvegarde
7. Fusible de rechange
8. Fusible du moteur ABS
9. Fusible du solénoïde d’ABS
10.Fusible des clignotants et des feux de dé- tresse
11.Fusible de borne 1 (pour la prise pour ac- cessoire CC)
12.Fusible de réponseZAUM1529
1
2
3
4
5
6 7
891011
7
Fusibles spécifiés :
Fusible principal:
20.0 A
Fusible principal 2: 7.5 A
Fusible de borne 1: 2.0 A
Fusible du système de signalisa-
tion: 10.0 A
Fusible du système de signalisation
2: 7.5 A
Fusible du moteur du ventilateur de
radiateur: 7.5 A
Fusible de sauvegarde:
7.5 A
Fusible des clignotants et des feux
de détresse:
7.5 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de réponse: 2.0 A
UBBAF1F0.book Page 31 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-32
7
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU64070
PharesCe modèle est équipé de phares à DEL.
Si un phare ne s’allume pas, faire contrôler
son circuit électrique par un concession-
naire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
FAU54502
VeilleusesCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
UBBAF1F0.book Page 32 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-33
7
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU39881
Clignotant avantSi un clignotant avant ne s’allume pas, faire
contrôler son circuit électrique ou faire rem-
placer l’ampoule par un concessionnaire
Yamaha.
FAUT1331
Ampoule de clignotant arrièreSi un clignotant arrière ne s’allume pas,
faire contrôler le circuit électrique ou faire
remplacer l’ampoule par un concession-
naire Yamaha.
UBBAF1F0.book Page 33 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-34
7
FAU78560
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les boulons et la plaque, puis déposer
la douille d’ampoule de l’éclairage de
la plaque d’immatriculation (avec
l’ampoule) en tirant dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci. 3. Monter une ampoule neuve dans la
douille.
4. Reposer la douille (avec l’ampoule) en
appuyant dessus, puis reposer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant la plaque et les
boulons.
FAU60701
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d ’étin-

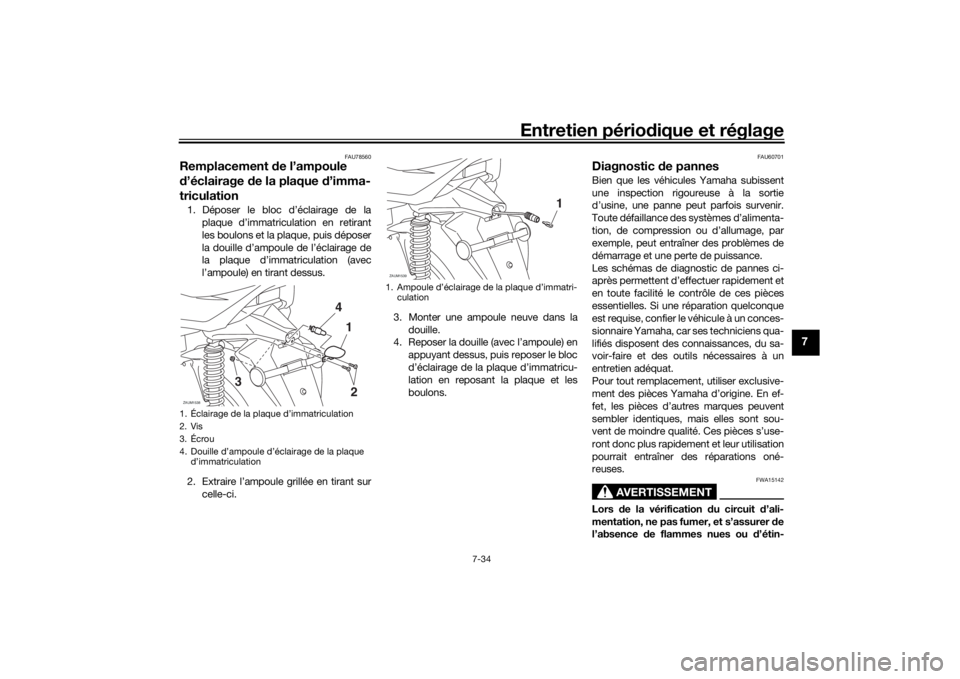

1. Éclairage de la plaque d’immatriculation
2. Vis
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque
d’immatriculationZAUM1538
1
4
3 2
1. Ampoule d’éclairage de la plaque d’immatri-
culationZAUM1539
1
UBBAF1F0.book Page 34 Frid ay, September 24, 2021 1:24 PM

Entretien périodique et réglage
7-35
7
celles à proximité, y compris de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
FAU76551
Dépannage du système d e clé intelli-
gente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.  La clé intelligente est-elle activée ?
(Voir page 3-5.)
 La pile de la clé intelligente est-elle
déchargée ? (Voir page 3-6.)
 La pile de la clé intelligente est-elle
installée correctement ? (Voir page
3-6.)
 La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
 La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
 La batterie du véhicule est-elle
déchargée ? Si c’est le cas, le sys-
tème de clé intelligente ne fonctionne pas. Faire recharger la batterie du vé-
hicule ou la remplacer. (Voir page
7-29.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.Voir Mode d’urgence à la page 7-38 pour
savoir comment démarrer le moteur sans
utiliser la clé intelligente.
UBBAF1F0.book Page 35 Frid ay, September 24, 2021 1:24 PM
