YAMAHA XMAX 400 2014 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
un indicatore cambio olio
un indicatore sostituzione cinghia tra-
pezoidaleNOTARicordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno uno dopo l’altro e poi
spariranno, per provare il circuito elet-
trico.
Per il Regno Unito, la distanza percor-
sa viene visualizzata in miglia e la tem-
peratura viene visualizzata in °C.
Per gli altri Paesi, la distanza percorsa
viene visualizzata in chilometri e la
temperatura viene visualizzata in °C.Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità di totalizzatore conta-
chilometri “Odo” e di contachilometri par-
ziali “Trip” nel seguente ordine:
Odo → Trip 1 → Trip 2 → Odo
Quando nel serbatoio carburante resta cir-
ca 2.0 L (0.53 US gal, 0.44 Imp.gal) di car-
burante, il segmento inferiore
dell’indicatore livello carburante inizierà alampeggiare, ed il display passerà automa-
ticamente alla modalità del contachilometri
parziale riserva carburante “TRIP F” ed ini-
zierà a contare la distanza percorsa da quel
punto. In tal caso, premendo il tasto “SE-
LECT” sul display si alterneranno le varie
modalità di contachilometri parziali e tota-
lizzatore contachilometri nel seguente ordi-
ne:
Trip F → Trip 1 → Trip 2 → Odo → Trip F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando non viene visualizzato “Trip”
o “Trip F”, e poi premere il tasto “RESET”
per almeno un secondo. Se non si azzera
manualmente il contachilometri parziale ri-
serva carburante, esso si azzererà automa-
ticamente e il display tornerà alla modalità
precedente dopo il rifornimento e una per-
correnza di 5 km (3 mi).
NOTA
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti
dell’indicatore livello carburante sul display
spariscono verso la lettera “E” (vuoto).
Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, il segmento
inferiore lampeggerà. Effettuare il riforni-
mento appena possibile.

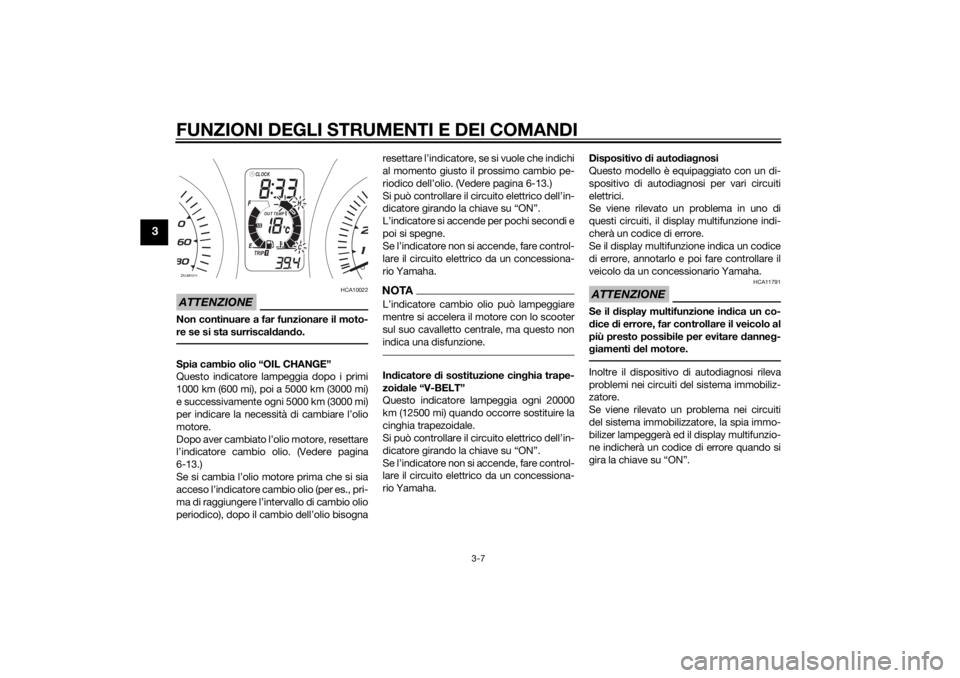

Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del
carico del motore. Se il segmento superiore
e l’indicatore temperatura liquido refrige-
rante “C” “H” lampeggiano, arrestare il vei-
colo e lasciare raffreddare il motore.
(Vedere pagina 6-38.)

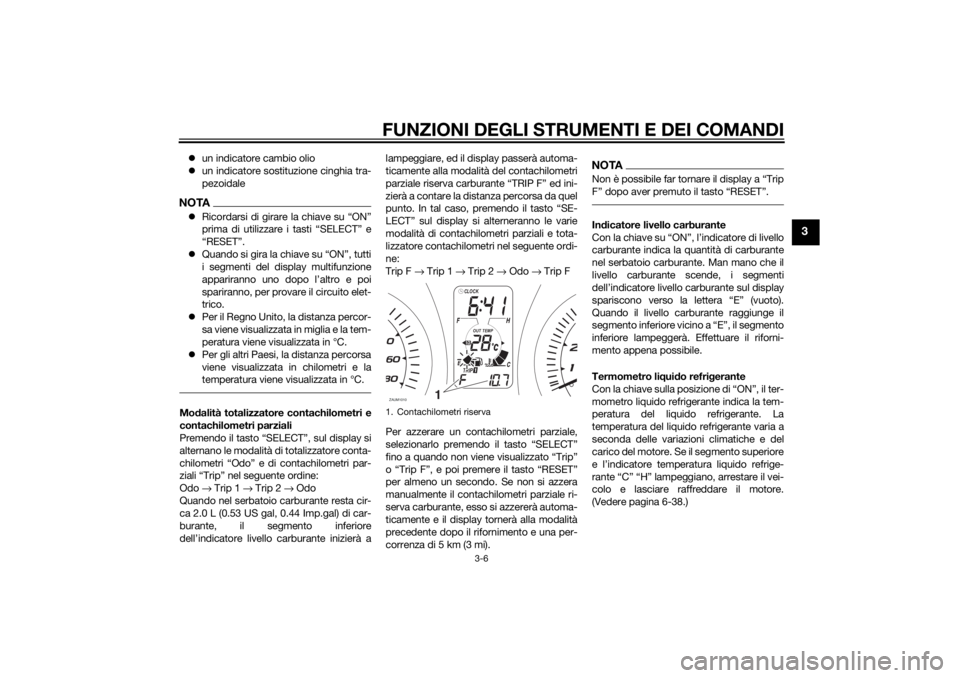

1. Contachilometri riservaZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
U1SDH1H0.book Page 6 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscaldando.Spia cambio olio “OIL CHANGE”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 5000 km (3000 mi)
e successivamente ogni 5000 km (3000 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio. (Vedere pagina
6-13.)
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisognaresettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-
riodico dell’olio. (Vedere pagina 6-13.)
Si può controllare il circuito elettrico dell’in-
dicatore girando la chiave su “ON”.
L’indicatore si accende per pochi secondi e
poi si spegne.
Se l’indicatore non si accende, fare control-
lare il circuito elettrico da un concessiona-
rio Yamaha.
NOTA
mentre si accelera il motore con lo scooter
sul suo cavalletto centrale, ma questo non
indica una disfunzione.Indicatore di sostituzione cinghia trape-
zoidale “V-BELT”
Questo indicatore lampeggia ogni 20000
km (12500 mi) quando occorre sostituire la
cinghia trapezoidale.
Si può controllare il circuito elettrico dell’in-
dicatore girando la chiave su “ON”.
Se l’indicatore non si accende, fare control-
lare il circuito elettrico da un concessiona-
rio Yamaha.Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno di
questi circuiti, il display multifunzione indi-
cherà un codice di errore.
Se il display multifunzione indica un codice
di errore, annotarlo e poi fare controllare il
veicolo da un concessionario Yamaha.
ATTENZIONE
HCA11791
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-
giamenti del motore.Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggerà ed il display multifunzio-
ne indicherà un codice di errore quando si
gira la chiave su “ON”.
ZAUM1011
1/21/2CLOCKOUT TEMP
°C
TRIP1
U1SDH1H0.book Page 7 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
NOTASe il display multifunzione indica il codice di
errore 52, questo potrebbe essere provo-
cato da un’interferenza del transponder. Se
appare questo errore, provare a fare quan-
to segue.1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-

portachiavi! Le chiavi del sistema immobi-lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-

2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Modalità orologio digitale
Per regolare l’orologio digitale:1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto “RESET” per regolare
i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Display della temperatura ambiente
Questo display mostra la temperatura am-
biente da –9 °C a 50 °C con incrementi di 1
°C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.
La spia di avvertimento strada
ghiacciata “ ” lampeggia quando la tem-
peratura è inferiore a 4 °C.
NOTASe la temperatura ambiente scende
sotto a –9 °C, una temperatura inferio-
re a –9 °C non verrà visualizzata.
Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a 50
°C non verrà visualizzata.
La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata

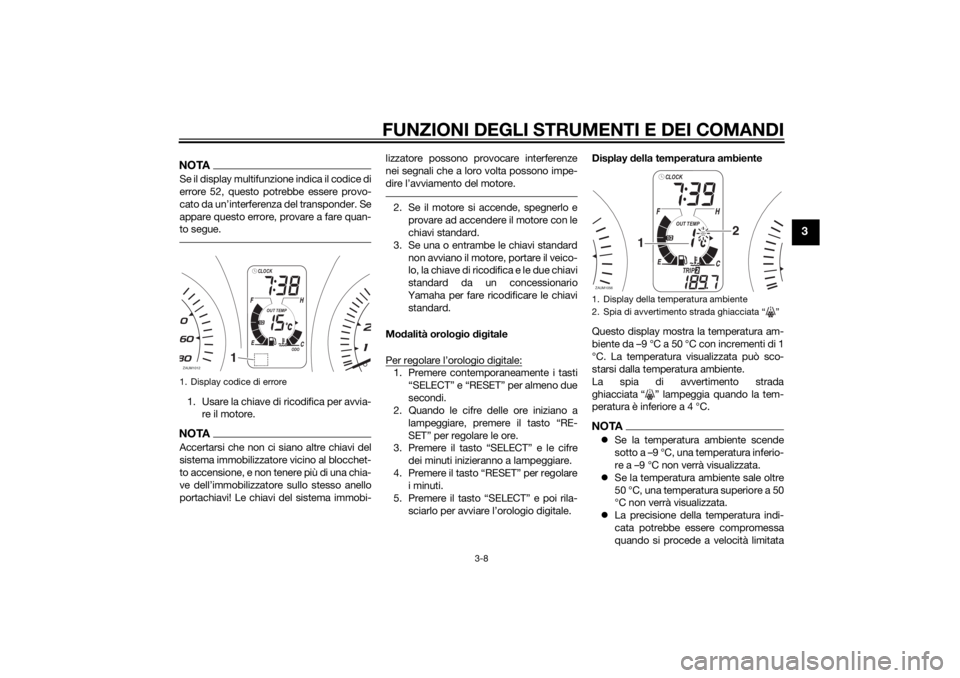

1. Display codice di erroreZAUM1012
1/21/2CLOCKOUT TEMP
°CODO
1
1. Display della temperatura ambiente
2. Spia di avvertimento strada ghiacciata “ ”ZAUM1056
1/21/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDH1H0.book Page 8 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
(inferiore a circa 20 km/h (12.5 mi/h)) o
se ci si ferma a semafori, passaggi a li-
vello, ecc.
HAU12332
Allarme antifurto (optional)A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU1234F

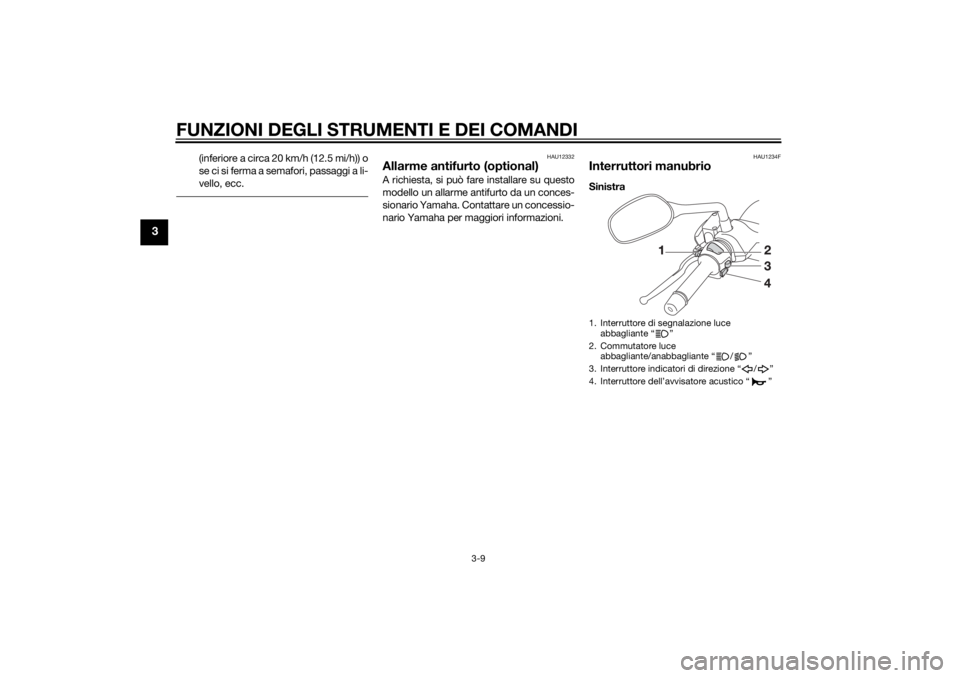

Interruttori manubrioSinistra1. Interruttore di segnalazione luce
abbagliante “ ”
2. Commutatore luce
abbagliante/anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
U1SDH1H0.book Page 9 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
Destra
HAU12351
Interruttore di segnalazione luce
abbagliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce
abbagliante/anabbagliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore indicatori di
direzione “ / ”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore
acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12722
Interruttore avviamento “ ”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione il
motore con il dispositivo d’avviamento. Pri-
ma di accendere il motore, vedere pagina
5-1 per le istruzioni di avviamento.
HAU41701
La spia guasto motore si accende quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12734
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
1. Interruttore luci d’emergenza “ ”
2. Interruttore avviamento “ ”
U1SDH1H0.book Page 10 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU12902

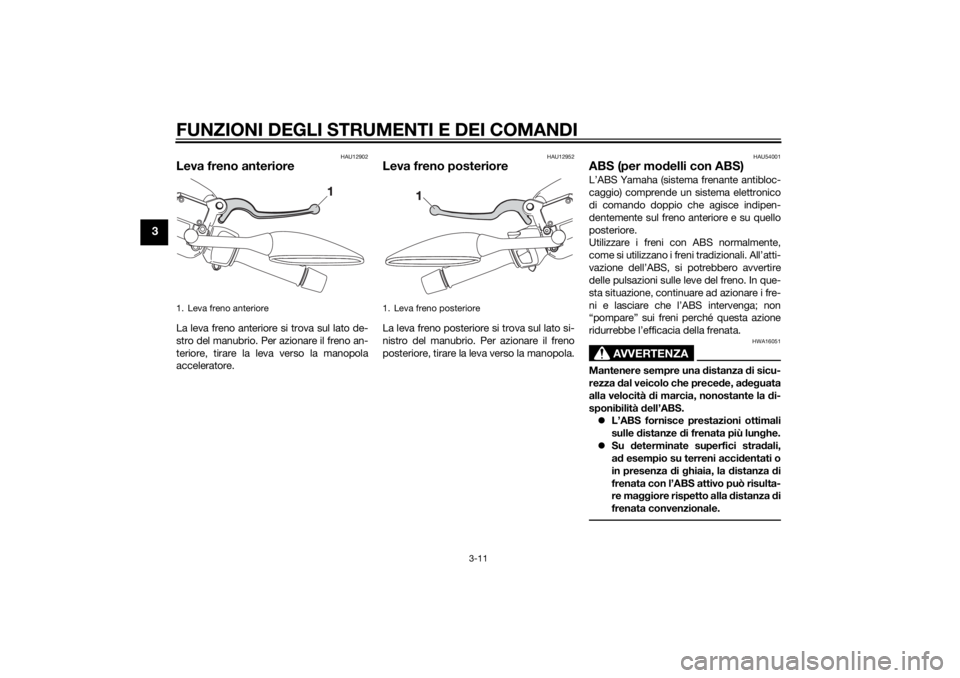

Leva freno anterioreLa leva freno anteriore si trova sul lato de-
stro del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola
acceleratore.
HAU12952
Leva freno posterioreLa leva freno posteriore si trova sul lato si-
nistro del manubrio. Per azionare il freno
posteriore, tirare la leva verso la manopola.
HAU54001
ABS (per modelli con ABS)L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulle leve del freno. In que-
sta situazione, continuare ad azionare i fre-
ni e lasciare che l’ABS intervenga; non
“pompare” sui freni perché questa azione
ridurrebbe l’efficacia della frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che precede, adeguata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lunghe.
Su determinate superfici stradali,
ad esempio su terreni accidentati o
in presenza di ghiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno anteriore
1. Leva freno posteriore
U1SDH1H0.book Page 11 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire un rumore
di “scatto” dal lato anteriore del veico-
lo, e se una delle leve dei freni è tirata
anche di poco, si può sentire una vi-
brazione sulla leva, ma questi sintomi
non indicano una disfunzione.
Questa ABS ha una modalità di prova
che consente al proprietario di prova-
re la sensazione di pulsazioni sulle
leve freno quando l’ABS è attiva. Tut-
tavia sono necessari degli attrezzi
speciali, per cui consigliamo di con-
sultare un concessionario Yamaha per
eseguire questa prova.ATTENZIONE
HCA16121
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS.
HAUM2991
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
1. Inserire la chiave nella serratura e gi-
rarla in senso antiorario. La serratura
si apre e si può togliere il coperchio.
2. Per rimuovere il tappo serbatoio car-
burante, girarlo in senso antiorario ed
estrarlo.
Per chiudere il tappo serbatoio carbu-
rante
1. Posizionare il tappo serbatoio carbu-
rante sull’apertura del serbatoio e gi-
rare il tappo in senso orario.
1. Mozzo ruota anteriore
1. Mozzo ruota posteriore
1
1
1. Tappo serbatoio carburante
2. Coperchietto tappo serbatoio carburanteZAUM1014
12
U1SDH1H0.book Page 12 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio d’in-
cendio.2. Chiudere il coperchio, girare la chiave
in senso orario nella sua posizione ori-
ginaria e poi sfilarla.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car-
burante. Quando si effettua il riforni-
mento, accertarsi di inserire l’ugello
della pompa nel foro riempimento ser-
batoio carburante. Smettere di riempi-
re quando il carburante raggiunge il
fondo del bocchettone riempimento.
Considerando che il carburante si
espande quando si riscalda, il calore
del motore o del sole potrebbe fare
traboccare il carburante dal serbatoio
carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se

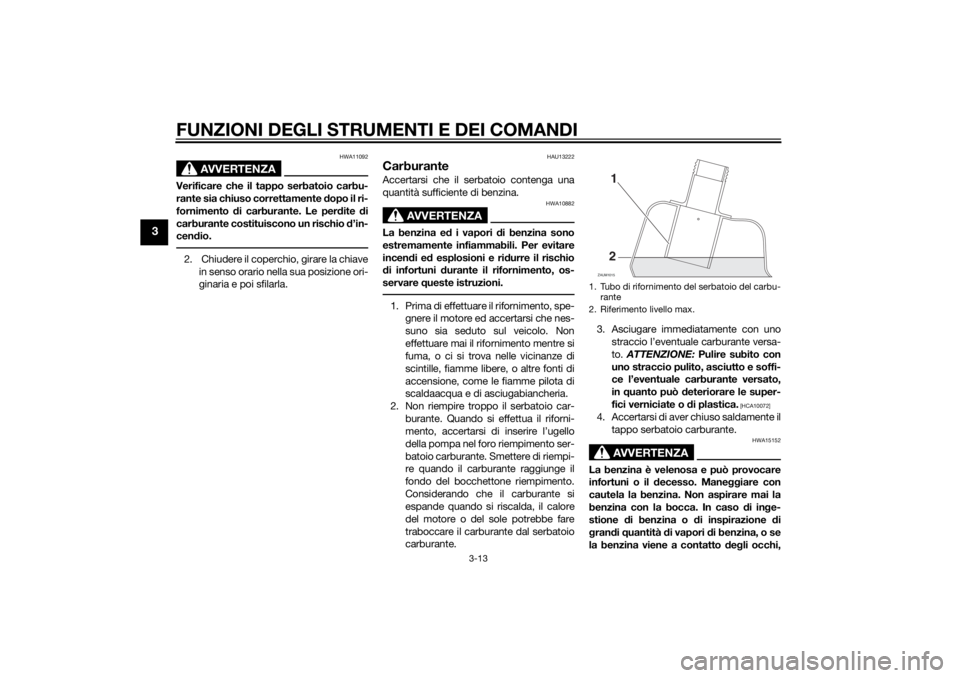

la benzina viene a contatto degli occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.ZAUM1015
12
U1SDH1H0.book Page 13 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAUM3110
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzarebenzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU13446
Convertitori cataliticiQuesto veicolo è dotato di convertitori ca-
talitici nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumuli
di calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
Carburante consigliato:
Benzina super senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantità di carburante di riserva
(quando la spia riserva carburante
lampeggia):
2.0 L (0.53 US gal, 0.44 Imp.gal)
U1SDH1H0.book Page 14 Wednesday, September 18, 2013 10:41 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13933

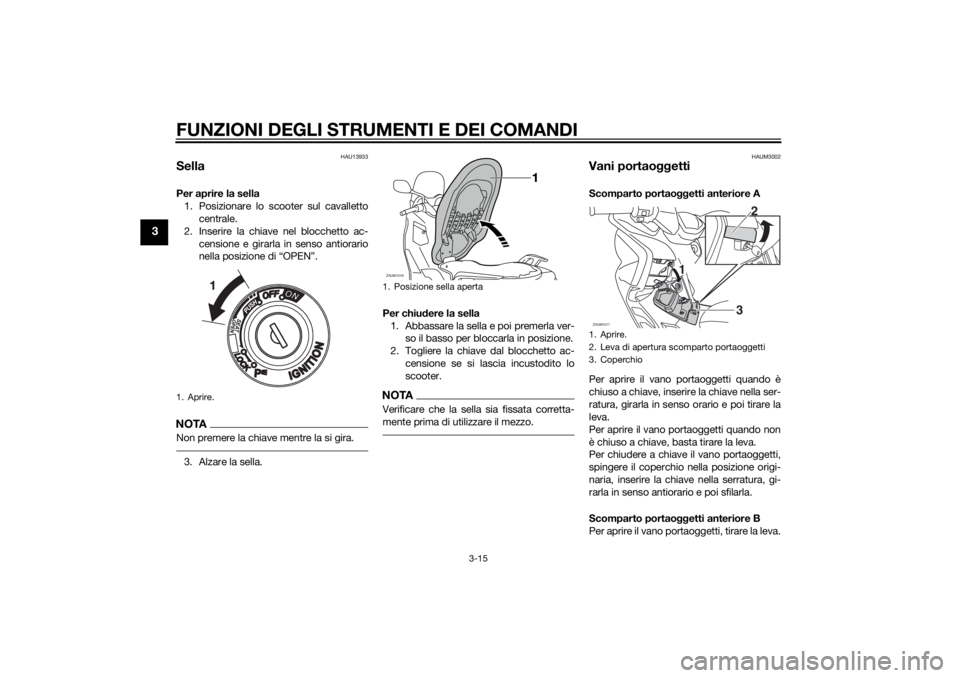

SellaPer aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione e girarla in senso antiorario
nella posizione di “OPEN”.NOTANon premere la chiave mentre la si gira.3. Alzare la sella.Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.
2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTAVerificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAUM3002
Vani portaoggettiScomparto portaoggetti anteriore A
Per aprire il vano portaoggetti quando è
chiuso a chiave, inserire la chiave nella ser-
ratura, girarla in senso orario e poi tirare la
leva.
Per aprire il vano portaoggetti quando non
è chiuso a chiave, basta tirare la leva.
Per chiudere a chiave il vano portaoggetti,
spingere il coperchio nella posizione origi-
naria, inserire la chiave nella serratura, gi-
rarla in senso antiorario e poi sfilarla.
Scomparto portaoggetti anteriore B
Per aprire il vano portaoggetti, tirare la leva.
1. Aprire.
1. Posizione sella apertaZAUM1016
1. Aprire.
2. Leva di apertura scomparto portaoggetti
3. CoperchioZAUM1017
3
1 12
U1SDH1H0.book Page 15 Wednesday, September 18, 2013 10:41 AM
