stop start YAMAHA XMAX 400 2016 Bruksanvisningar (in Swedish)

INSTRUMENT OCH KONTROLLFUNKTIONER
3-10
3
●
Noggrannheten i temperaturvis-
ningen kan påverkas vid körning i
låg hastighet (cirka 20 km/h
(12.5 mi/h) och lägre) eller när du
stannat vid ett stoppljus, järnvägs-
övergång, etc.
MAU12332
Stöldlarm (extra utrustning) Denna modell kan utrustas med ett
stöldlarm som extra utrustning av en
Yamaha återförsäljare. Kontakta en
Yamaha återförsäljare för mer informa- tion.
MAU1234F

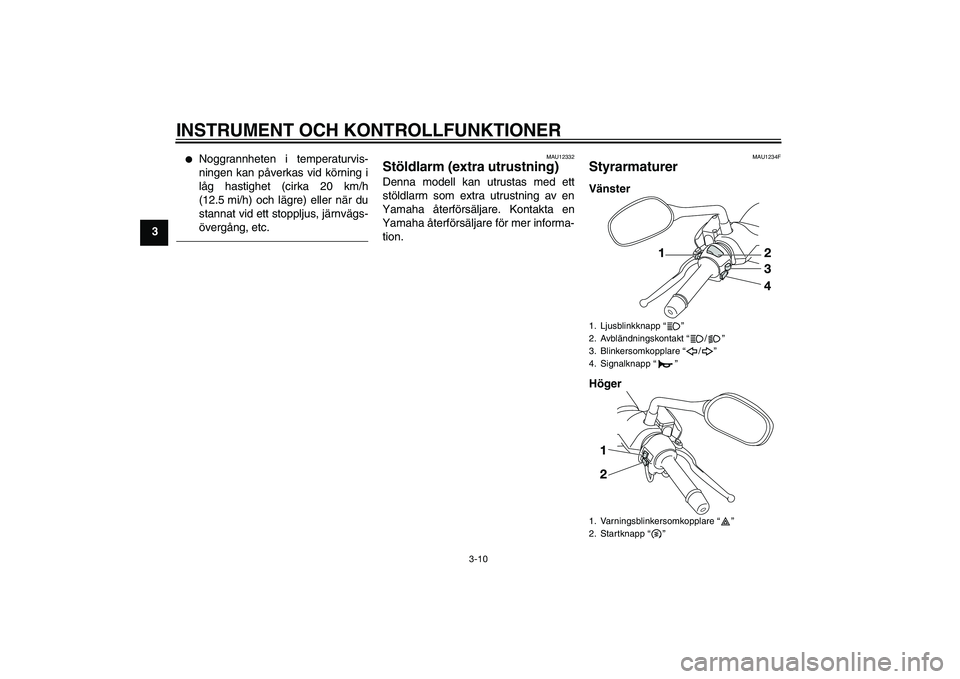

Styrarmaturer Vänster
Höger 1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
1. Varningsblinkersomkopplare “ ”
2. Startknapp “ ”
U1SDM1.book Page 10 Monday, November 18, 2013 10:41 AM

INSTRUMENT OCH KONTROLLFUNKTIONER
3-20
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns stoppknapp är på.
3. Vrid nyckeln till ON.
4. Håll frambroms eller bakbroms ansatt.
5. Tryck på startknappen.
Startar motorn?
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll. Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
Med motorn fortfarande avstängd:
6. Fäll upp sidostödet.
7. Håll frambroms eller bakbroms ansatt.
8. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
9. Fäll ner sidostödet.
Stannar motorn? Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern
förrän en Yamaha
återförsäljare har kontrollerat den.
Bromskontakten kanske inte fungerar som den
ska.
Du bör inte köra skotern förrän en Yamaha
återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern förrän en Yamaha
återförsäljare har kontrollerat den.
Systemet är ok.
Du kan köra skotern.
VARNING
NEJ
NEJJA
JA NEJ
JA
U1SDM1.book Page 20 Monday, November 18, 2013 10:41 AM

REGELBUNDEN SKÖTSEL OCH JUSTERING
6-13
6
MAUM3031
Motorolja och oljefilter Oljenivån i motorn bör kontrolleras före
varje körning. Dessutom måste oljan
och oljefiltret bytas vid de intervall som
anges i tabellen för regelbunden sköt-
sel och smörjning samt om indikering-
en för oljebyte tänds.
För att kontrollera motorns oljenivå1. Ställ upp fordonet på sitt mittstöd. Om den lutar lite kan du få en fel-
aktig avläsning.
2. Starta motorn, värm upp den un- der några minuter och stäng se-
dan av motorn igen.
3. Vänta några minuter så att oljan stabiliseras, ta bort påfyllnings-
locket och torka av oljestickan.
Stoppa tillbaka oljestickan (utan att
skruva in den) och lyft sedan upp
den för att kontrollera oljenivån.TIPSMotorns oljenivå ska ligga mellan spet-
sen på oljestickan och markeringen för
maximinivå.
4. Om oljenivån inte befinner sig mel-lan spetsen på oljestickan och
markeringen för maximinivån, bör
olja av rekommenderad typ fyllas
på till rätt nivå.
5. Stoppa ner oljestickan i påfyll- ningshålet och dra fast påfyllnings-
locket.
För att byta olja (med eller utan byte
av oljefilter) 1. Ställ upp fordonet på sitt mittstöd. 2. Starta motorn, värm upp den un-
der några minuter och stäng se-
dan av motorn igen.
3. Placera ett oljetråg under motorn för att samla upp oljan.
4. Ta bort oljepåfyllningslocket och avtappningspluggen för motorolja
och packningarna, och töm ut oljan
från vevhuset.
TIPSHoppa över stegen 5 –7 om du inte ska
byta oljefilter.5. Ta bort locket över oljefiltret ge- nom att lossa bultarna.
ANMÄRKNING: När locket över
oljefilterinsatsen tas bort kom-
1. Påfyllningslock för motorolja
2. Oljesticka
3. Max-markering
4. Spetsen på oljestickanZAUM102834
1
2
1. Oljeavtappningsplugg
2. Packning
1 2
U1SDM1.book Page 13 Monday, November 18, 2013 10:41 AM
