YAMAHA XMAX 400 2016 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAUS1861

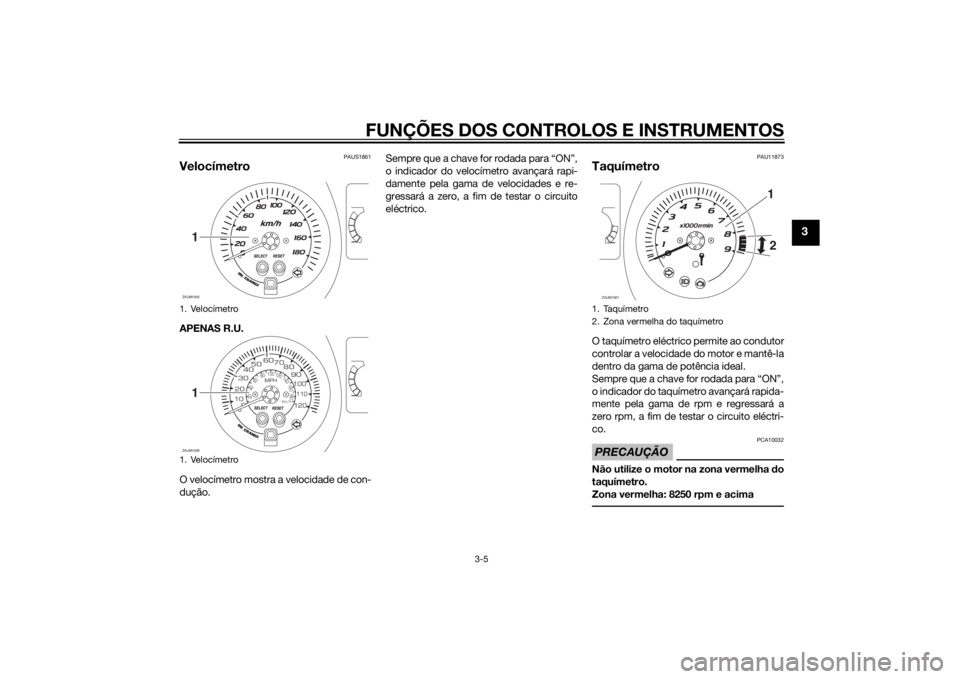

VelocímetroAPENAS R.U.
O velocímetro mostra a velocidade de con-
dução.Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.
PAU11873
TaquímetroO taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctri-
co.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8250 rpm e acima
1. Velocímetro
1. VelocímetroZAUM1005
OIL CHANGE
1ZAUM1006
0OIL CHANGE
30
MPH
km/h
2010405060
7080
90
1001201401
60180
80604020
100110120
1
1. Taquímetro
2. Zona vermelha do taquímetroZAUM1007
12
U1SDP1P0.book Page 5 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAUM2984

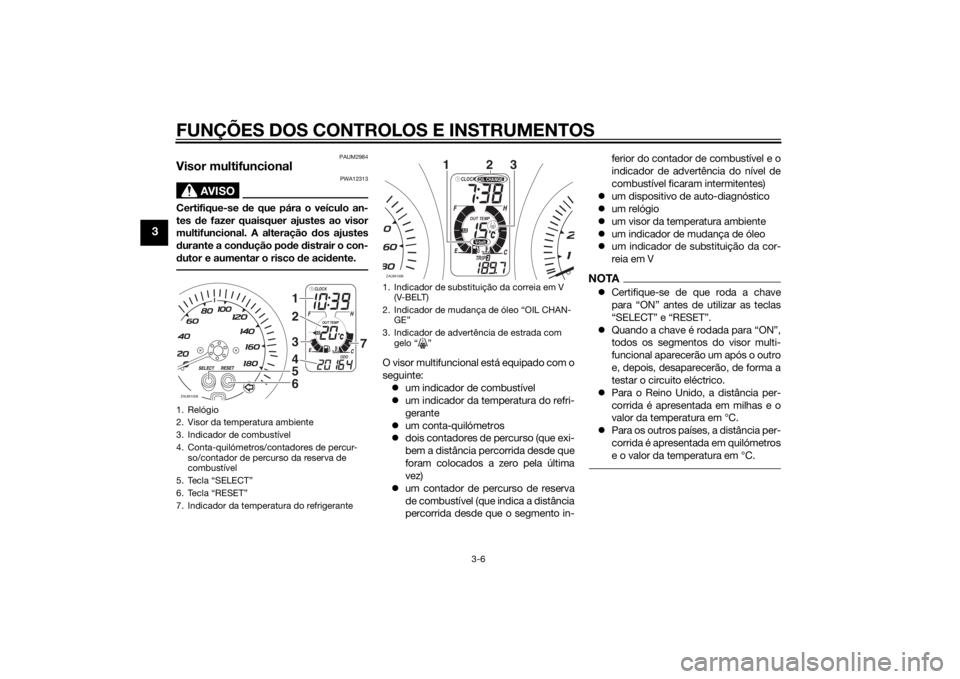

Visor multifuncional
AVISO
PWA12313
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao visor
multifuncional. A alteração dos ajustes
durante a condução pode distrair o con-
dutor e aumentar o risco de acidente.
O visor multifuncional está equipado com o
seguinte:
um indicador de combustível
um indicador da temperatura do refri-
gerante
um conta-quilómetros
dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o segmento in-ferior do contador de combustível e o
indicador de advertência do nível de
combustível ficaram intermitentes)
um dispositivo de auto-diagnóstico
um relógio
um visor da temperatura ambiente
um indicador de mudança de óleo
um indicador de substituição da cor-
reia em V
NOTACertifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.
Quando a chave é rodada para “ON”,
todos os segmentos do visor multi-
funcional aparecerão um após o outro
e, depois, desaparecerão, de forma a
testar o circuito eléctrico.
Para o Reino Unido, a distância per-
corrida é apresentada em milhas e o
valor da temperatura em °C.
Para os outros países, a distância per-
corrida é apresentada em quilómetros
e o valor da temperatura em °C.
1. Relógio
2. Visor da temperatura ambiente
3. Indicador de combustível
4. Conta-quilómetros/contadores de percur-
so/contador de percurso da reserva de
combustível
5. Tecla “SELECT”
6. Tecla “RESET”
7. Indicador da temperatura do refrigeranteZAUM1008
1/21/2CLOCKOUT TEMP
°CODO
65214
7
3
1. Indicador de substituição da correia em V
(V-BELT)
2.
GEŽ
3. Indicador de advertência de estrada com
gelo ŽZAUM1009
1/21/2CLOCKOUT TEMP
°C
TRIP2
V-beltOIL CHANGE2
3
1
U1SDP1P0.book Page 6 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “Odo”
e os modos de contador de percurso “Trip”
pela seguinte ordem:
Odo → Trip 1 → Trip 2 → Odo
Quando restar aproximadamente 2.0 L
(0.53 US gal, 0.44 Imp.gal) de combustível
no depósito, o segmento inferior do conta-
dor de combustível ficará intermitente e o
visor mudará automaticamente para o
modo de contador de percurso de reserva
de combustível “Trip F” e começará a con-
tar a distância percorrida a partir desse
ponto. Nesse caso, a pressão da tecla “SE-
LECT” muda o visor entre os diversos mo-
dos de contador de percurso e conta-
quilómetros pela ordem seguinte:
Trip F → Trip 1 → Trip 2 → Odo → Trip FPara reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT” até
aparecer “Trip” ou “Trip F” e prima a tecla
“RESET” durante pelo menos um segundo.
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reiniciar-se-á automaticamente e o visor
voltará para o modo anterior após reabas-
tecer e percorrer 5 km (3 mi).
NOTA
não pode ser mudado novamente para

Indicador de combustível
Com a chave na posição “ON”, o contador
de combustível indica a quantidade de
combustível que se encontra no respectivo
depósito. Os segmentos do visor corres-
pondentes ao contador de combustível de-
saparecem na direcção de “E” (vazio) à
medida que o nível de combustível diminui.
Quando o nível de combustível atinge o
segmento inferior junto de “E”, o segmento
inferior fica intermitente. Reabasteça logo
que possível.
Indicador da temperatura do refrigeran-
te
Com a chave na posição “ON”, o indicador
da temperatura do refrigerante apresenta a
temperatura do refrigerante. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se o
segmento superior e o indicador da tempe-
ratura do refrigerante “C” “H” ficarem inter-
mitentes, pare o veículo e deixe o motor
arrefecer. (Consulte a página 6-39.)

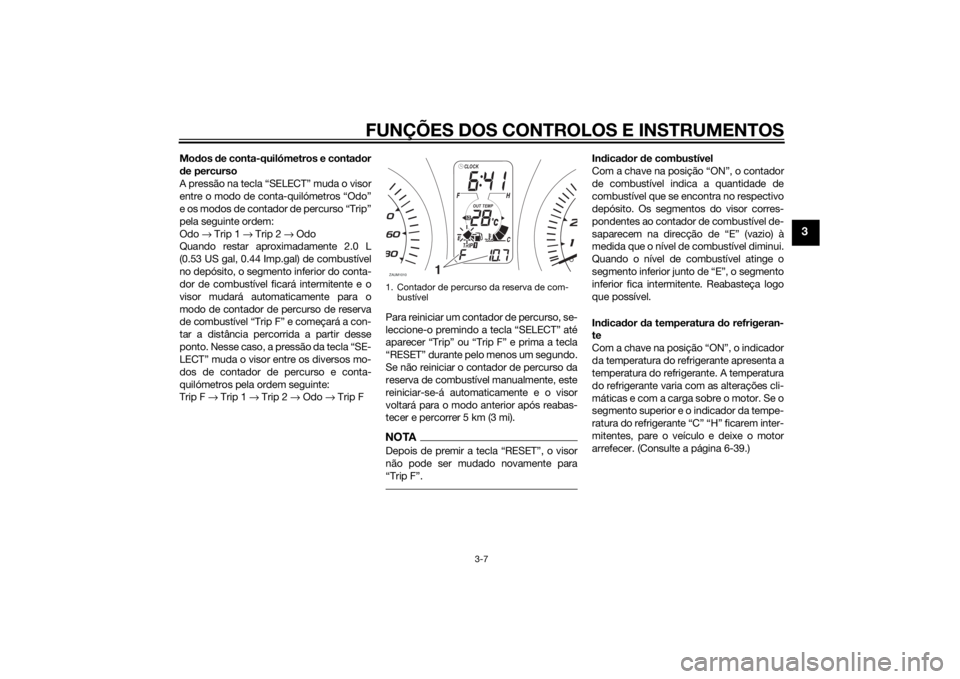

1. Contador de percurso da reserva de com-
bustívelZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
U1SDP1P0.book Page 7 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3

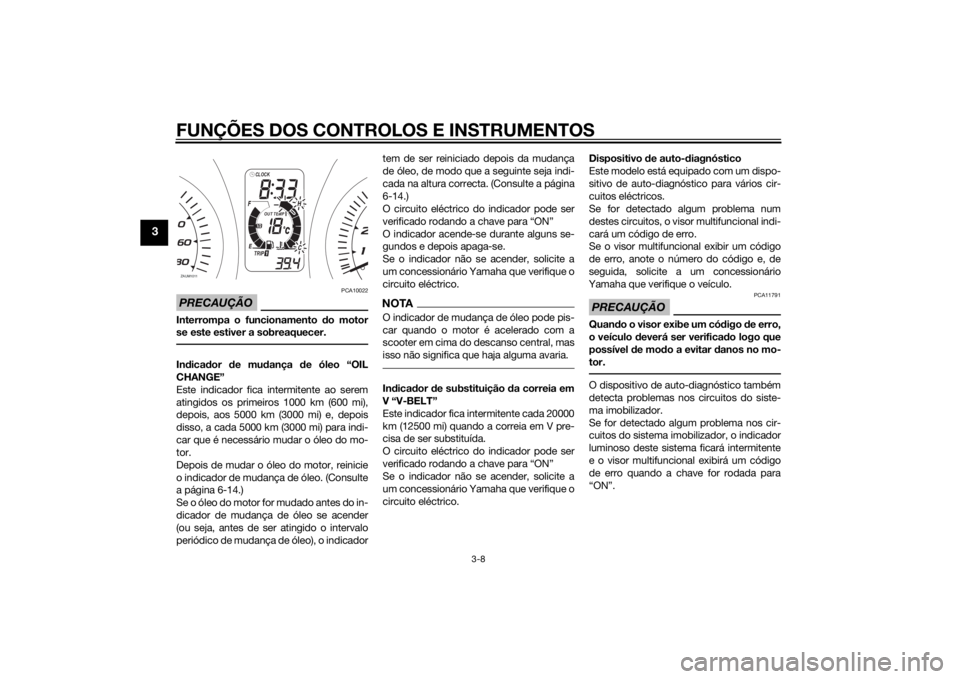

PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.Indicador de mudança de óleo “OIL
CHANGE”
Este indicador fica intermitente ao serem
atingidos os primeiros 1000 km (600 mi),
depois, aos 5000 km (3000 mi) e, depois
disso, a cada 5000 km (3000 mi) para indi-
car que é necessário mudar o óleo do mo-
tor.
Depois de mudar o óleo do motor, reinicie
o indicador de mudança de óleo. (Consulte
a página 6-14.)
Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender
(ou seja, antes de ser atingido o intervalo
periódico de mudança de óleo), o indicadortem de ser reiniciado depois da mudança
de óleo, de modo que a seguinte seja indi-
cada na altura correcta. (Consulte a página
6-14.)
O circuito eléctrico do indicador pode ser
verificado rodando a chave para “ON”
O indicador acende-se durante alguns se-
gundos e depois apaga-se.
Se o indicador não se acender, solicite a
um concessionário Yamaha que verifique o
circuito eléctrico.
NOTAO indicador de mudança de óleo pode pis-
car quando o motor é acelerado com a
scooter em cima do descanso central, mas
isso não significa que haja alguma avaria.Indicador de substituição da correia em
V “V-BELT”
Este indicador fica intermitente cada 20000
km (12500 mi) quando a correia em V pre-
cisa de ser substituída.
O circuito eléctrico do indicador pode ser
verificado rodando a chave para “ON”
Se o indicador não se acender, solicite a
um concessionário Yamaha que verifique o
circuito eléctrico.Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se for detectado algum problema num
destes circuitos, o visor multifuncional indi-
cará um código de erro.
Se o visor multifuncional exibir um código
de erro, anote o número do código e, de
seguida, solicite a um concessionário
Yamaha que verifique o veículo.
PRECAUÇÃO
PCA11791
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema ficará intermitente
e o visor multifuncional exibirá um código
de erro quando a chave for rodada para
“ON”.
ZAUM1011
1/21/2CLOCKOUT TEMP
°C
TRIP1
U1SDP1P0.book Page 8 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
NOTASe o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Se
visualizar este erro, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
Modo de relógio
Para acertar o relógio:1. Prima simultaneamente as teclas “SE-
LECT” e “RESET” durante pelo menos
dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-

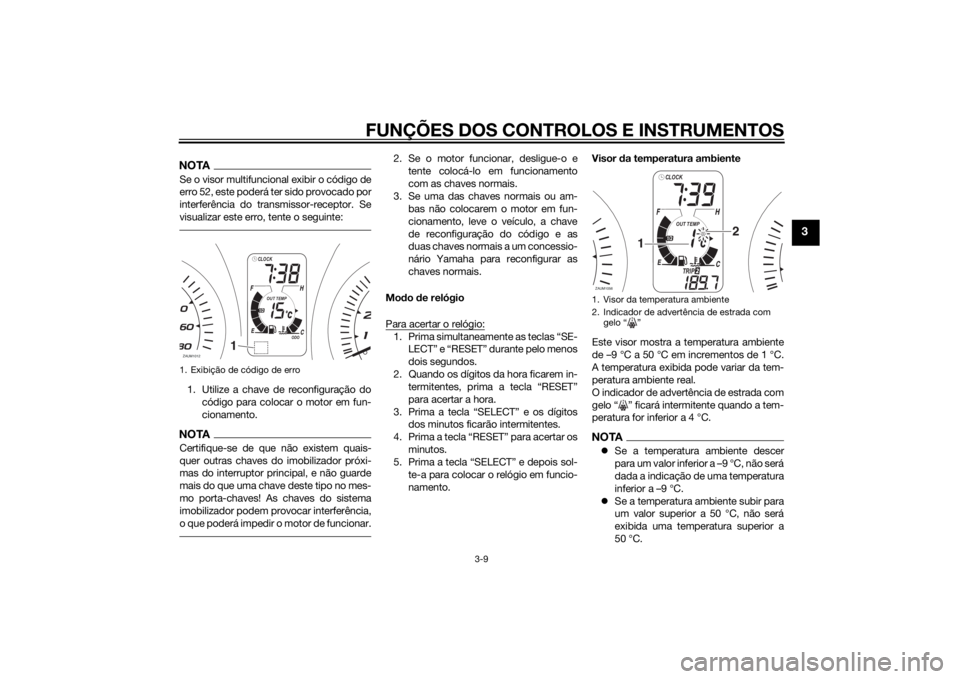

namento.Visor da temperatura ambiente
Este visor mostra a temperatura ambiente
de –9 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.
O indicador de advertência de estrada com
gelo “ ” ficará intermitente quando a tem-
peratura for inferior a 4 °C.
NOTASe a temperatura ambiente descer
para um valor inferior a –9 °C, não será
dada a indicação de uma temperatura
inferior a –9 °C.
Se a temperatura ambiente subir para
um valor superior a 50 °C, não será
exibida uma temperatura superior a
50 °C.
1. Exibição de código de erroZAUM1012
1/21/2CLOCKOUT TEMP
°CODO
1
1. Visor da temperatura ambiente
2. Indicador de advertência de estrada com
gelo ŽZAUM1056
1/21/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDP1P0.book Page 9 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
A exactidão da leitura da temperatura
pode ser afectada quando conduzir
vagarosamente [aproximadamente
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
PAU12332
Alarme antifurto (opcional)Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU1234F
Interruptores do guiadorEsquerda
Direita 1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direcção “ / ”
4. Interruptor da buzina “ ”
1. Interruptor de perigo “ ”
2. Interruptor de arranque “ ”
U1SDP1P0.book Page 10 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12351
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor do sinal de mudança de
direcção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12722
Interruptor de arranque “ ”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motorem funcionamento com o motor de arran-
que. Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU41701
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12734
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o mo-
tor desligado, caso contrário a bateria
pode descarregar.
PAU12902

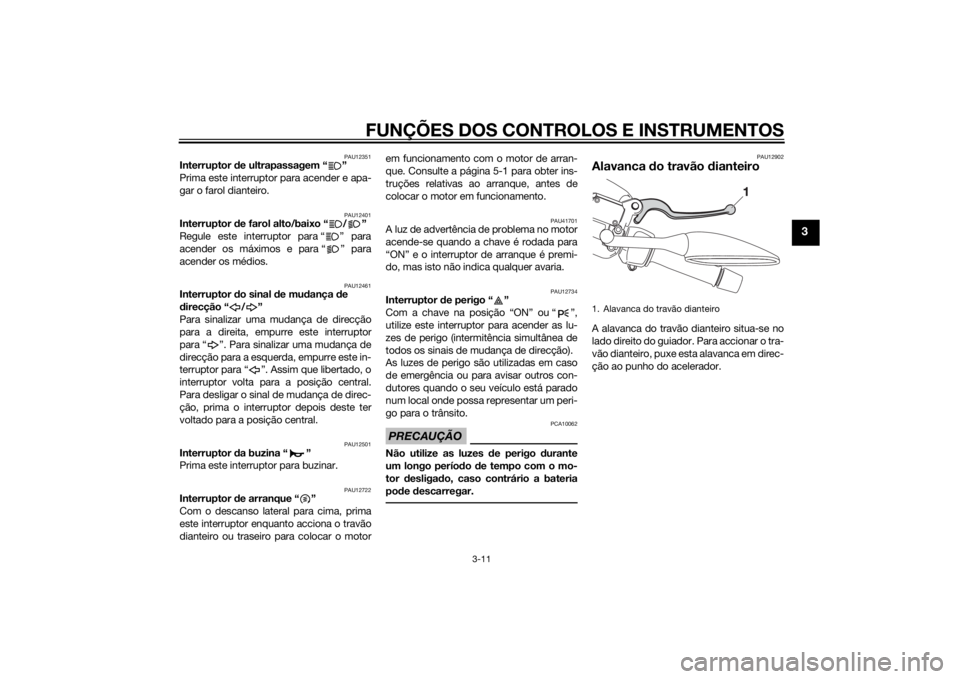

Alavanca do travão dianteiroA alavanca do travão dianteiro situa-se no
lado direito do guiador. Para accionar o tra-
vão dianteiro, puxe esta alavanca em direc-
ção ao punho do acelerador.1. Alavanca do travão dianteiro
U1SDP1P0.book Page 11 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU12952

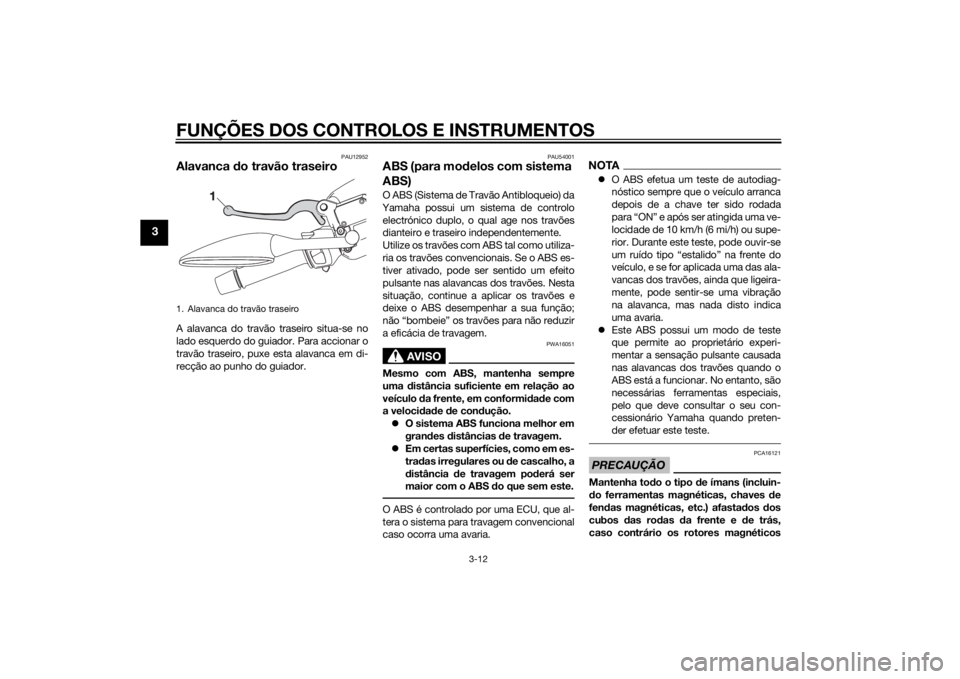

Alavanca do travão traseiroA alavanca do travão traseiro situa-se no
lado esquerdo do guiador. Para accionar o
travão traseiro, puxe esta alavanca em di-
recção ao punho do guiador.
PAU54001
ABS (para modelos com sistema
ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “bombeie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na frente do
veículo, e se for aplicada uma das ala-
vancas dos travões, ainda que ligeira-
mente, pode sentir-se uma vibração
na alavanca, mas nada disto indica
uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
nas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu con-
cessionário Yamaha quando preten-
der efetuar este teste.PRECAUÇÃO
PCA16121
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,
caso contrário os rotores magnéticos
1. Alavanca do travão traseiroU1SDP1P0.book Page 12 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
equipados nos cubos das rodas podem
ficar danificados, resultando num incor-
recto desempenho do sistema de ABS.
PAUM2991
Tampa do depósito de combustí-
velAbertura da tampa do depósito de com-
bustível
1. Introduza a chave na fechadura e
rode-a no sentido contrário ao dos
ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa pode ser
puxada para abrir.
2. Para retirar a tampa do depósito de
combustível, rode-a no sentido con-
trário ao dos ponteiros do relógio e,
depois, retire-a.Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de
combustível na abertura do depósito
e rode a tampa no sentido dos pontei-
ros do relógio.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.2. Feche a tampa, rode a chave no sen-
tido dos ponteiros do relógio para a
posição original e, depois, retire-a.

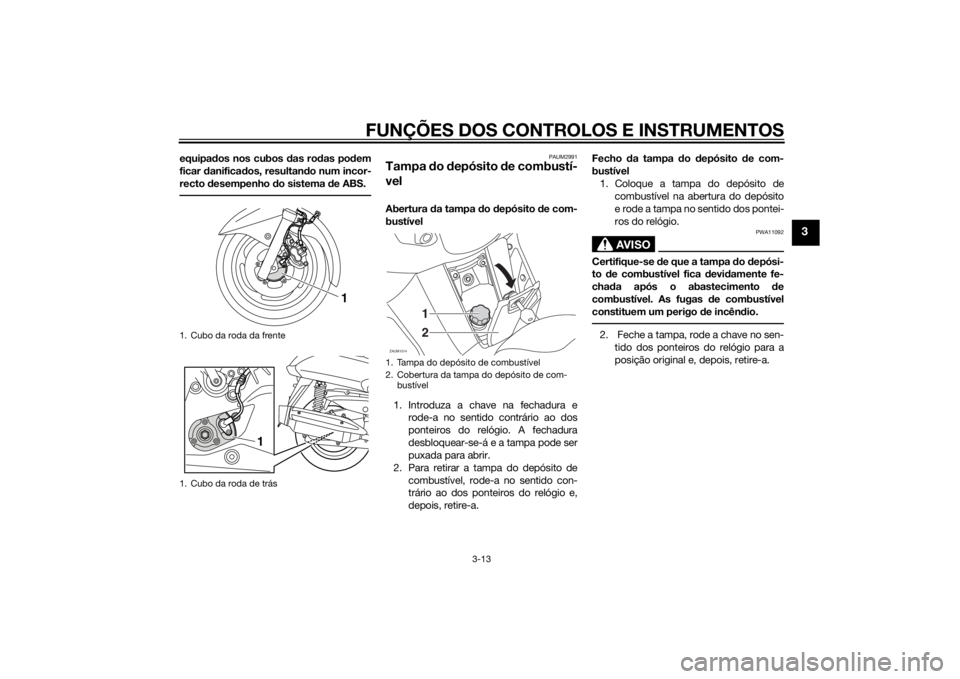

1. Cubo da roda da frente
1. Cubo da roda de trás
1
1
1. Tampa do depósito de combustível
2. Cobertura da tampa do depósito de com-
bustívelZAUM1014
12
U1SDP1P0.book Page 13 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAUM3110
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.

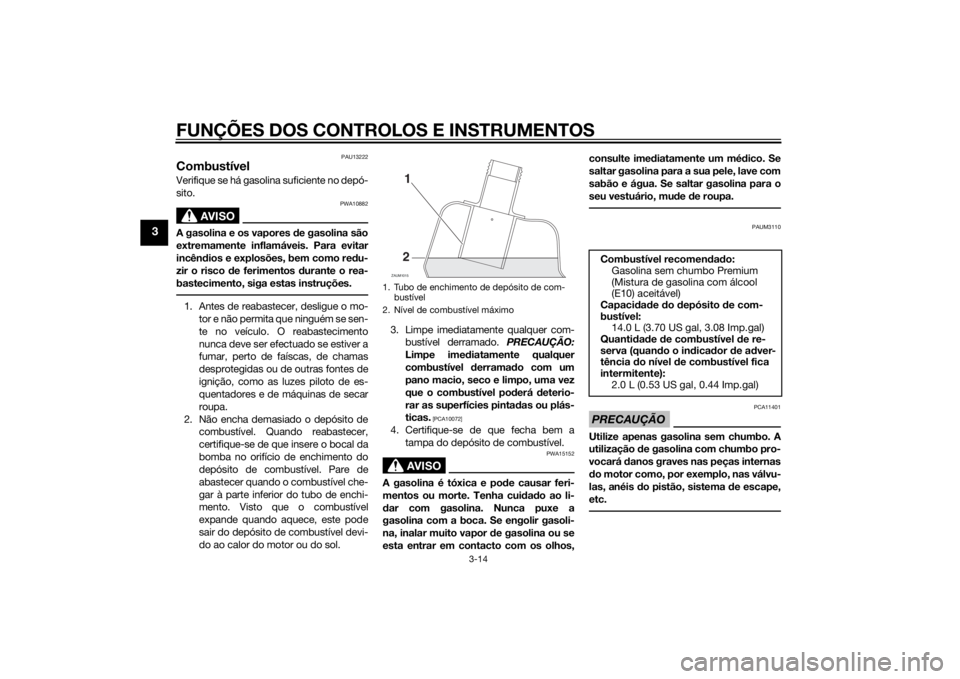

1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximoZAUM1015
12
Combustível recomendado:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capacidade do depósito de com-
bustível:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantidade de combustível de re-
serva (quando o indicador de adver-
tência do nível de combustível fica
intermitente):
2.0 L (0.53 US gal, 0.44 Imp.gal)
U1SDP1P0.book Page 14 Thursday, September 19, 2013 10:16 AM
