FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU13446
Conversores catalíticosEste veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U1SDP1P0.book Page 15 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU13933

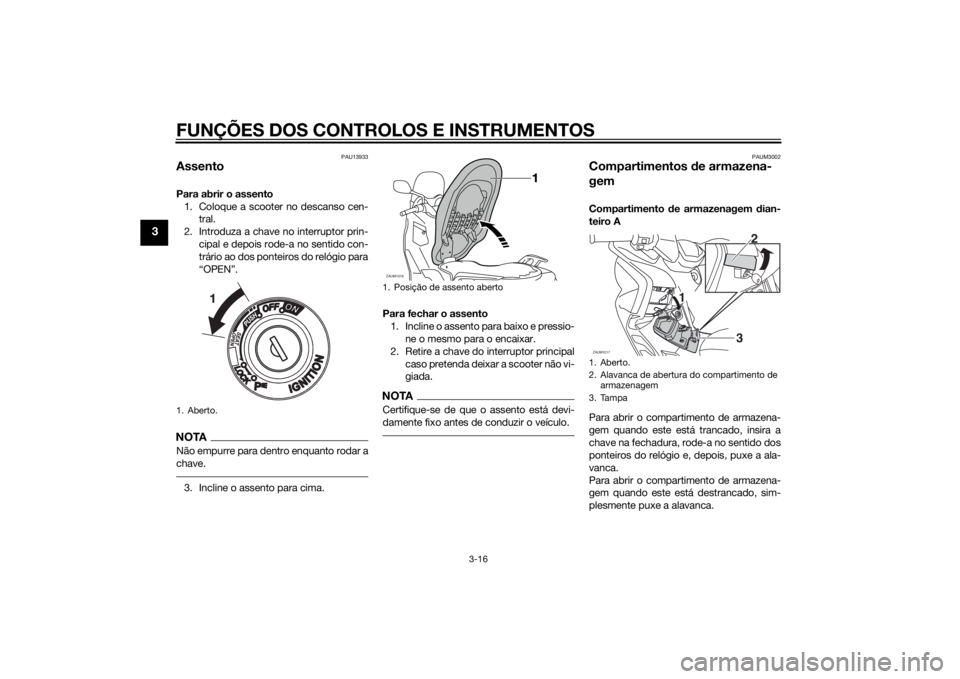

AssentoPara abrir o assento
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor prin-
cipal e depois rode-a no sentido con-
trário ao dos ponteiros do relógio para
“OPEN”.NOTANão empurre para dentro enquanto rodar a
chave.3. Incline o assento para cima.Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.
2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.
NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
PAUM3002

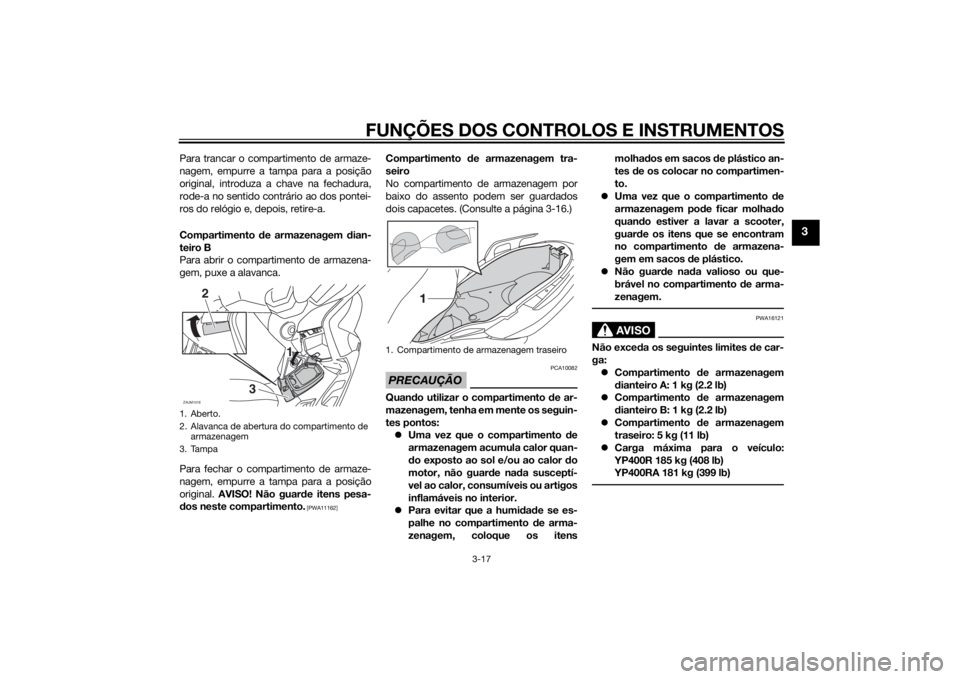

Compartimentos de armazena-
gemCompartimento de armazenagem dian-
teiro A
Para abrir o compartimento de armazena-
gem quando este está trancado, insira a
chave na fechadura, rode-a no sentido dos
ponteiros do relógio e, depois, puxe a ala-
vanca.
Para abrir o compartimento de armazena-
gem quando este está destrancado, sim-
plesmente puxe a alavanca.
1. Aberto.
1. Posição de assento abertoZAUM1016
1. Aberto.
2. Alavanca de abertura do compartimento de
armazenagem
3. TampaZAUM1017
3
1 12
U1SDP1P0.book Page 16 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
Para trancar o compartimento de armaze-
nagem, empurre a tampa para a posição
original, introduza a chave na fechadura,
rode-a no sentido contrário ao dos pontei-
ros do relógio e, depois, retire-a.
Compartimento de armazenagem dian-
teiro B
Para abrir o compartimento de armazena-
gem, puxe a alavanca.
Para fechar o compartimento de armaze-
nagem, empurre a tampa para a posição
original. AVISO! Não guarde itens pesa-
dos neste compartimento.
[PWA11162]
Compartimento de armazenagem tra-
seiro
No compartimento de armazenagem por
baixo do assento podem ser guardados
dois capacetes. (Consulte a página 3-16.)PRECAUÇÃO
PCA10082
Quando utilizar o compartimento de ar-
mazenagem, tenha em mente os seguin-
tes pontos:
Uma vez que o compartimento de
armazenagem acumula calor quan-
do exposto ao sol e/ou ao calor do
motor, não guarde nada susceptí-
vel ao calor, consumíveis ou artigos
inflamáveis no interior.
Para evitar que a humidade se es-
palhe no compartimento de arma-
zenagem, coloque os itensmolhados em sacos de plástico an-
tes de os colocar no compartimen-
to.
Uma vez que o compartimento de
armazenagem pode ficar molhado
quando estiver a lavar a scooter,
guarde os itens que se encontram
no compartimento de armazena-
gem em sacos de plástico.
Não guarde nada valioso ou que-
brável no compartimento de arma-
zenagem.
AVISO
PWA16121
Não exceda os seguintes limites de car-
ga:
Compartimento de armazenagem
dianteiro A: 1 kg (2.2 lb)
Compartimento de armazenagem
dianteiro B: 1 kg (2.2 lb)
Compartimento de armazenagem
traseiro: 5 kg (11 lb)
Carga máxima para o veículo:
YP400R 185 kg (408 lb)
YP400RA 181 kg (399 lb)
1. Aberto.
2. Alavanca de abertura do compartimento de
armazenagem
3. TampaZAUM1018
2
31 1
1. Compartimento de armazenagem traseiro
U1SDP1P0.book Page 17 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PAU14893

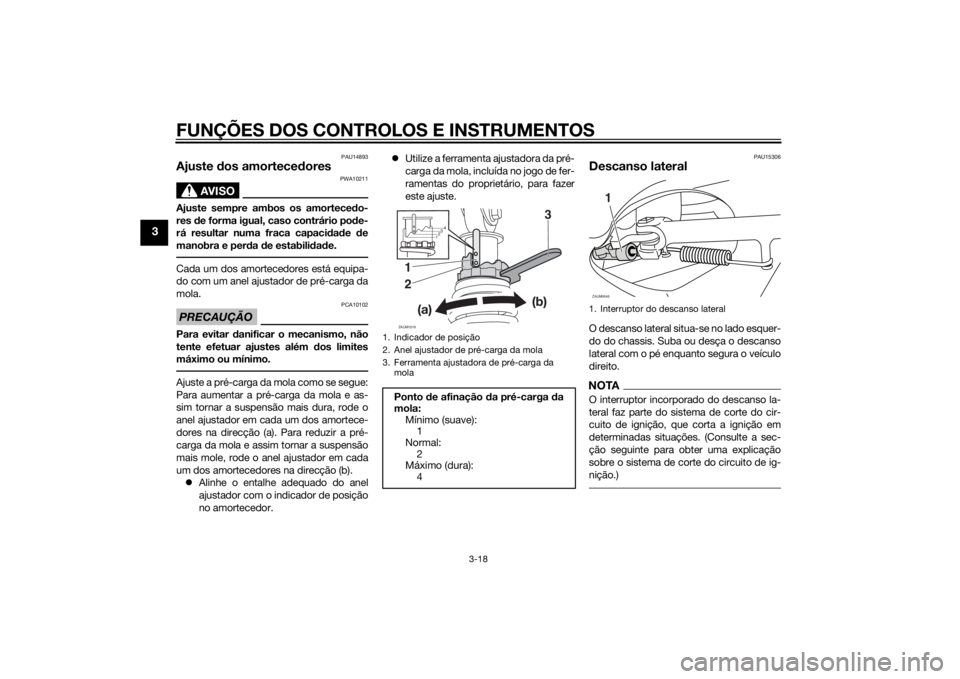

Ajuste dos amortecedores
AVISO
PWA10211
Ajuste sempre ambos os amortecedo-
res de forma igual, caso contrário pode-
rá resultar numa fraca capacidade de
manobra e perda de estabilidade.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue:
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
anel ajustador em cada um dos amortece-
dores na direcção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode o anel ajustador em cada
um dos amortecedores na direcção (b).
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.Utilize a ferramenta ajustadora da pré-
carga da mola, incluída no jogo de fer-
ramentas do proprietário, para fazer
este ajuste.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
1. Indicador de posição
2. Anel ajustador de pré-carga da mola
3. Ferramenta ajustadora de pré-carga da
molaPonto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
2
Máximo (dura):
4ZAUM1019
3
1
2
1234
1. Interruptor do descanso lateralZAUM0648
1
U1SDP1P0.book Page 18 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU45053
Sistema de corte do circuito de
igniçãoO sistema de corte do circuito de ignição
(que inclui o interruptor do descanso lateral
e os interruptores da luz do travão) possui
as seguintes funções.
Impede a colocação do motor em fun-
cionamento quando o descanso late-
ral está em cima, mas nenhum dos
travões é accionado.
Impede a colocação do motor em fun-
cionamento quando qualquer travão é
accionado, mas o descanso lateral
ainda está em baixo.
Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento
que se segue.
U1SDP1P0.book Page 19 Thursday, September 19, 2013 10:16 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3

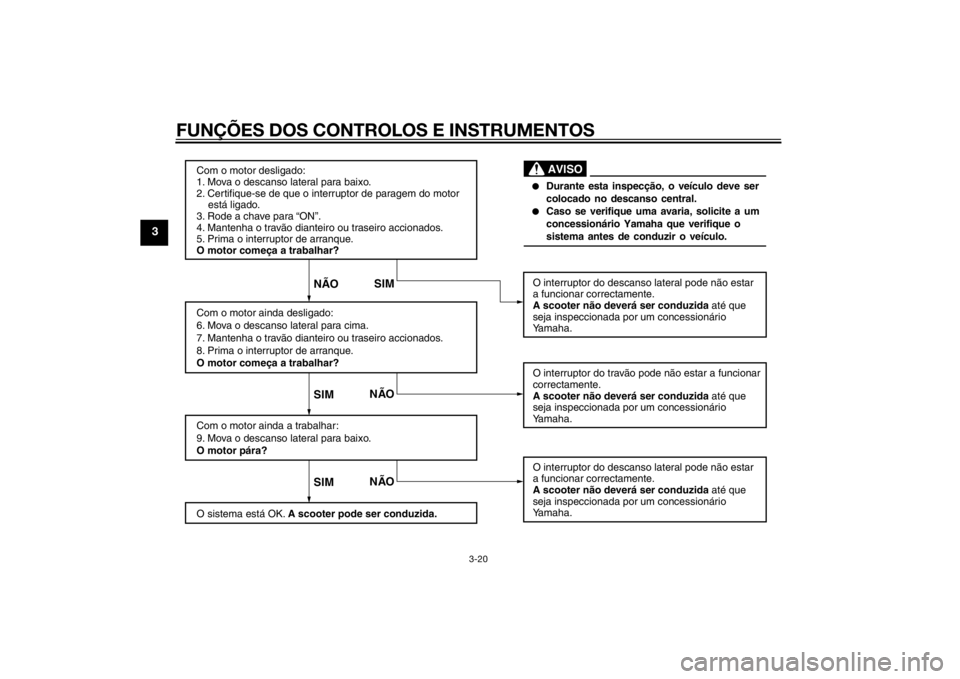

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave para “ON”.
4. Mantenha o travão dianteiro ou traseiro accionados.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
6. Mova o descanso lateral para cima.
7. Mantenha o travão dianteiro ou traseiro accionados.
8. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
9. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. A scooter pode ser conduzida.O interruptor do descanso lateral pode não estar
a funcionar correctamente.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do travão pode não estar a funcionar
correctamente.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
SIMNÃO NÃOSIMSIMNÃO
●
Durante esta inspecção, o veículo deve ser
colocado no descanso central.
●
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO
U1SDP1P0.book Page 20 Thursday, September 19, 2013 10:16 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15598
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível• Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.3-14
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.6-14
Óleo da transmissão final• Verifique se o veículo apresenta fugas de óleo. 6-16
Refrigerante• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.6-17
Travão dianteiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-25, 6-25, 6-26
U1SDP1P0.book Page 1 Thursday, September 19, 2013 10:16 AM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-25, 6-25, 6-26
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho.6-21, 6-28
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-22, 6-24
Alavancas do travão• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-28
Descanso central, descanso
lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.6-29
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptores• Verifique o funcionamento.
• Se necessário, corrija.—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar correctamente, solicite a um concessioná-
rio Yamaha que verifique o veículo.3-18 ITEM VERIFICAÇÕES PÁGINA
U1SDP1P0.book Page 2 Thursday, September 19, 2013 10:16 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAU48021
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Neste caso,
o visor multifuncional indica o código de
erro 30, mas não se trata de uma avaria.


não o fizer, o motor não ligará, apesar de
este dar sinal quando é premido o interrup-
tor de arranque.
PAUS1893
Colocação do motor em funcio-
namentoPRECAUÇÃO
PCA10251
Consulte a página 5-4 para obter instru-
ções relativas à rodagem do motor an-
tes de utilizar o veículo pela primeira
vez.Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
Consulte a página 3-19 para obter mais in-
formações.
1. Rode a chave para “ON”.
A luz de advertência, indicador lumi-
noso e indicadores seguintes deverão
acender-se durante alguns segundos
e depois apagar-se.
Luz de advertência de problema
no motor
Luz de advertência do ABS (para
modelos com sistema ABS)
Indicador luminoso do sistema
imobilizador
Indicador de substituição da cor-
reia em V
Indicador de mudança de óleo
U1SDP1P0.book Page 1 Thursday, September 19, 2013 10:16 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA15025
Se uma luz de advertência, indicador lu-
minoso ou indicador não se apagar,
consulte as páginas 3-3, 3-6, 3-8, 3-8 ou
3-8 para obter instruções quanto à veri-
ficação do circuito da luz de advertên-
cia, indicador luminoso ou indicador
correspondente.2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cadatentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU45093
Arranque1. Enquanto comprime a alavanca do
travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire a scooter do des-
canso central.
2. Sente-se na scooter e regule os espe-
lhos retrovisores.
3. Ligue os sinais de mudança de direc-
ção.
4. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue os sinais de mudança de di-
recção.

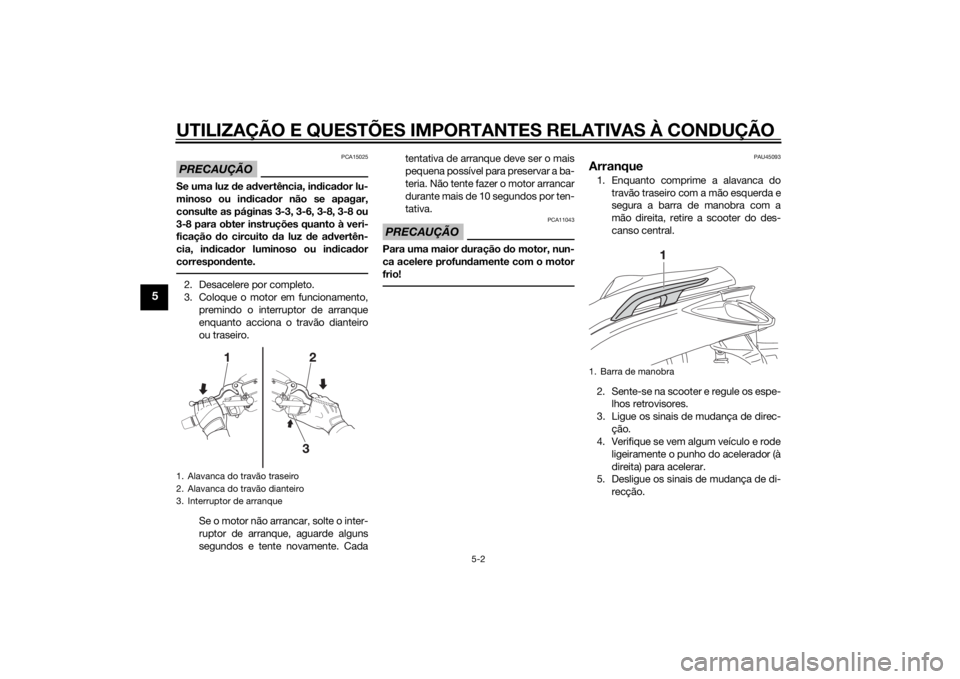

1. Alavanca do travão traseiro
2. Alavanca do travão dianteiro
3. Interruptor de arranque
1. Barra de manobra
U1SDP1P0.book Page 2 Thursday, September 19, 2013 10:16 AM
