Pflege und Lagerung des Motorrollers
8-5
8
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG! Um Beschädigun-
gen und Verletzungen durch
Funken zu vermeiden, beim
Durchdrehen des Motors si-
cherstellen, dass die Zündker-
zenelektroden geerdet sind.
[GWA10952]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
7-29.
HINWEIS
Anfallende Reparaturen vor der Stilllegung
ausführen.
UBL1G0G0.book Page 5 Thursday, May 11, 2017 10:08 AM
Page 112 of 120
Technische Daten
9-1
9
Abmessungen:
Gesamtlänge:
2185 mm (86.0 in)
Gesamtbreite:
766 mm (30.2 in)
Gesamthöhe:
1415/1465 mm (55.7/57.7 in)
Sitzhöhe:
800 mm (31.5 in)
Radstand:
1567 mm (61.7 in)
Bodenfreiheit:
90 mm (3.54 in)
Mindest-Wendekreis:
2.5 m (8.20 ft)
Gewicht:
Gewicht (fahrfertig):
210 kg (463 lb)
Motor:
Verbrennungstakt:
4-Takt
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb:
DOHC
Anzahl der Zylinder:
Einzylinder
Hubraum:
395 cm³
Bohrung × Hub:
83.0 × 73.0 mm (3.27 × 2.87 in)
Verdichtungsverhältnis:
10.6 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:
Empfohlene Marke:
YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge:
Ölwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Ölfilterausbau:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Achsgetriebeöl:
Sorte:
YAMALUBE 10W-40 oder SAE 10W-30
Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Füllmenge:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt):
13 L (3.4 US gal, 2.9 Imp.gal)
Davon Reserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Kennzeichnung:
B741 00
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Trocken, Fliehkraft, Belag
Antriebsstrang:
Primäruntersetzungsverhältnis:
1.000
Achsantrieb:
Zahnrad
Sekundäruntersetzungsverhältnis:
6.643 (31/14 x 42/14)
Getriebeart:
Keilriemen-Automatik
Fahrgestell:
Rahmenbauart:
Unterzugrahmen
Lenkkopfwinkel:
26.5 Grad
UBL1G0G0.book Page 1 Thursday, May 11, 2017 10:08 AM
Page 113 of 120
Technische Daten
9-2
9
Nachlauf:
95 mm (3.7 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56S
Hersteller/Typ:
MICHELIN/CITY GRIP
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13 M/C 64S
Hersteller/Typ:
MICHELIN/CITY GRIP
Zuladung:
Max. Gesamtzuladung:
184 kg (406 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
1 Person:
Vorn:
220 kPa (2.20 kgf/cm², 32 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
2 Personen:
Vorn:
220 kPa (2.20 kgf/cm², 32 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
13 x MT4.00
Vorderradbremse:
Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer:
Hydraulischer Dämpfer
Federweg:
110 mm (4.3 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder:
Spiralfeder
Stoßdämpfer:
Hydraulischer Dämpfer
Federweg:
107 mm (4.2 in)
Elektrische Anlage:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:
GTZ8V
Spannung, Kapazität:
12 V, 7.0 Ah (10 HR)
Lampenleistung:
Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
10.0 W × 2
Blinklicht hinten:
10.0 W × 2
Standlicht vorn:
LED
Kennzeichenbeleuchtung:
5.0 W × 1
UBL1G0G0.book Page 2 Thursday, May 11, 2017 10:08 AM
Page 114 of 120
Technische Daten
9-3
9
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Kontrollleuchte des Smart-Key-Systems:
LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems:
LED
Sicherung:
Hauptsicherung:
30.0 A
Hauptsicherung 2:
10.0 A
Anschlusssicherung 1:
2.0 A
Signalanlagensicherung:
10.0 A
Signalanlagensicherung 2:
7.5 A
Kühlerlüftermotor-Sicherung:
10.0 A
Blinklicht- und Warnblinklichtsicherung:
7.5 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Antwortsicherung:
2.0 A
Zusatzsicherung:
7.5 A
UBL1G0G0.book Page 3 Thursday, May 11, 2017 10:08 AM
Page 115 of 120
Kundeninformation
10-1
10
GAU53562
Identifizierungsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.

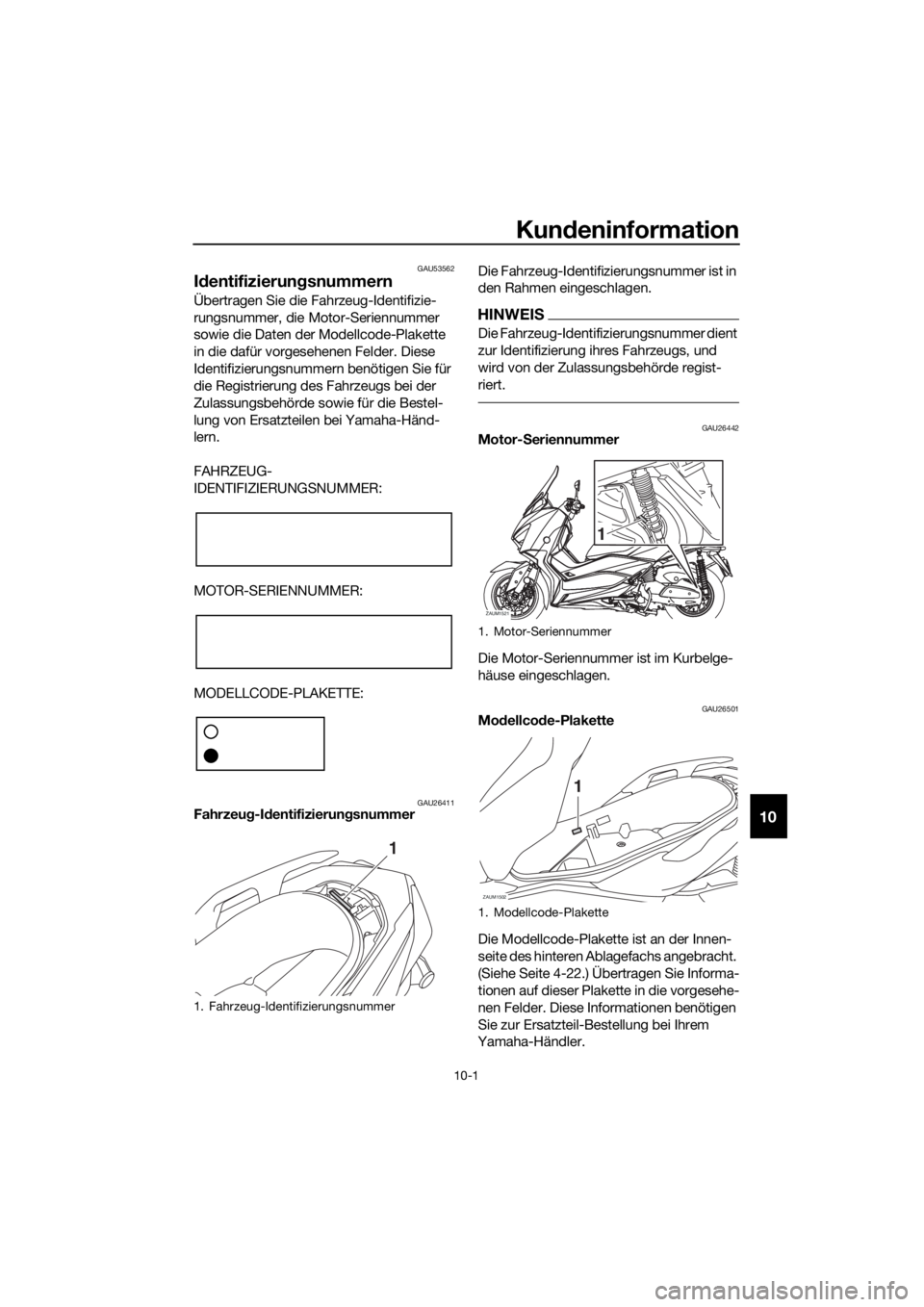

GAU26442Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26501Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 4-22.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
ZAUM1521
1
ZAUM1502
1
UBL1G0G0.book Page 1 Thursday, May 11, 2017 10:08 AM
Page 116 of 120
Kundeninformation
10-2
10
GAUM3881
Diagnose-Steckverbinder
Die Diagnose-Steckverbinder für ABS und
Kraftstoffeinspritzung sind wie dargestellt
angeordnet.
GAU85300Fahrzeugdaten-Aufzeichnung
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden: Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten. Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
1. Diagnose-Steckverbinder für ABS
2. Diagnose-Steckverbinder für FI
ZAUM1511
2
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBL1G1G0.book Page 2 Wednesday, May 23, 2018 1:05 PM
Page 117 of 120
11-1
11
Index
A
Abblend-/Lichthupenschalter............... 4-12
Abdeckungen, abnehmen und
montieren ............................................. 7-8
Ablagefächer ........................................ 4-22
ABS ...................................................... 4-15
Abstellen................................................. 8-4
ABS-Warnleuchte................................... 4-1
Achsgetriebeöl ..................................... 7-13
Anfahren ................................................. 6-3
B
Batterie ................................................. 7-29
Beschleunigen und Verlangsamen ......... 6-3
Blinker-Kontrollleuchten ......................... 4-1
Blinkerschalter...................................... 4-12
Bordwerkzeug ........................................ 7-2
Bowdenzüge, prüfen und schmieren ... 7-26
Bremsen ................................................. 6-4
Bremsflüssigkeitsstand, prüfen ............ 7-24
Bremsflüssigkeit, wechseln .................. 7-25
Bremshebel, schmieren ....................... 7-27
Bremslicht/Rücklicht ............................ 7-33
D
Datenaufzeichnung, Fahrzeug ............. 10-2
Diagnose-Steckverbinder..................... 10-2
Drehzahlmesser...................................... 4-3
E
Einfahrvorschriften ................................. 6-5
F
Fahrzeug-Identifizierungsnummer ....... 10-1
Federbeine, einstellen .......................... 4-27
Fehlersuchdiagramme.......................... 7-37
Fehlersuche .......................................... 7-35
Fernlicht-Kontrollleuchte ........................ 4-1
Feststellbremshebel
(Hinterradbremse) .............................. 4-14
Feststellbremskabel
(Hinterradbremse), einstellen ............. 7-22
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren ................................... 7-26
Geschwindigkeitsmesser ....................... 4-2
H
Handbremshebel, Hinterradbremse ..... 4-14
Handbremshebel, Vorderradbremse .... 4-13
Haupt- und Seitenständer, prüfen und
schmieren .......................................... 7-27
Hinterrad-Feststellbremse,
überprüfen ......................................... 7-23
Hupenschalter ...................................... 4-12
I
Identifizierungsnummern ...................... 10-1
K
Kanister ................................................. 7-10
Katalysatoren ........................................ 4-21
Keilriemen, kontrollieren ....................... 7-25
Kennzeichenleuchten-Lampe,
auswechseln ....................................... 7-35
Kontrollleuchte des
Smart-Key-Systems ............................. 4-2
Kontrollleuchte für das
Traktionskontrollsystem ....................... 4-2
Kontrollleuchten und Warnleuchten ....... 4-1
Kraftstoff ............................................... 4-19
Kraftstofftank-Überlaufschlauch ........... 4-21
Kraftstoff, Tipps zum Sparen .................. 6-5
Kühlflüssigkeit....................................... 7-14
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen................................... 4-12
Lenkerposition, einstellen ..................... 4-26
Lenkung, prüfen .................................... 7-28
Luftfiltereinsätze, Ablassschläuche
und Luftfiltereinsatz des
Riementriebgehäuses ......................... 7-16
M
Modellcode-Plakette............................. 10-1
Motoröl und Ölfiltereinsatz.................... 7-11
Motor-Seriennummer ........................... 10-1
Motor starten .......................................... 6-2
Motorstörungs-Warnleuchte................... 4-1
Multifunktionsanzeige ............................. 4-3
N
Nebenverbraucheranschluss ................ 4-31
Notfall-Modus ....................................... 7-39
P
Parken..................................................... 6-6
Pflege ...................................................... 8-1
R
Räder .................................................... 7-21
Radlager, prüfen ................................... 7-29
Reifen .................................................... 7-19
S
Schalter TRIP/INFO .............................. 4-13
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 7-23
Scheinwerfer ......................................... 7-32
Schlüssel, Handhabung von Smart
Key und mechanischen Schlüsseln...... 3-3
Seitenständer ........................................ 4-28
UBL1G0G0.book Page 1 Thursday, May 11, 2017 10:08 AM
Page 118 of 120
Index
11-2
11
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 7-31
Smart Key ............................................... 3-5
Smart-Key-Batterie, ersetzen ................. 3-6
Smart-Key-System ................................. 3-1
Smart-Key-System, Fehlersuche.......... 7-35
Smart-Key-System, Reichweite.............. 3-2
Spiel des Gasdrehgriffs, prüfen ............ 7-18
Spiel des Vorder- und
Hinterradbremshebels, überprüfen .... 7-22
Standlichter........................................... 7-33
Stopp/Betrieb/Start-Schalter ................ 4-12
T
Tankverschluss ..................................... 4-18
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-28
Tipps zur Fahrsicherheit ......................... 1-6
Traktionskontrollsystem........................ 4-16
V
Ventilspiel.............................................. 7-19
Vorderer Blinker .................................... 7-34
Vorsicht bei Mattfarben .......................... 8-1
W
Warnblinkschalter ................................. 4-12
Wartung, Abgas-Kontrollsystem............. 7-3
Wartung und Schmierung, regelmäßig ... 7-4
Windschutzscheibe............................... 4-24
Z
Zündkerze, prüfen................................... 7-9
Zündschloss ........................................... 3-8
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 4-29
UBL1G0G0.book Page 2 Thursday, May 11, 2017 10:08 AM
Page 119 of 120
UBL1G0G0.book Page 3 Thursday, May 11, 2017 10:08 AM
Page 120 of 120
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €PRINTED IN FRANCE2018.05 (G)
Originalbetriebsanleitung
