Smart-Key-System
3-6
3
Ein- oder Ausschalten des Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den.1. Den Smart Key einschalten und in Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen und den Zündschloss-Knopf einmal
drücken.
3. Innerhalb von 9 Sekunden nach dem Drücken des Knopfs den Knopf erneut
drücken und 5 Sekunden lang halten.
4. Wenn der Beeper ertönt, ist die Ein- stellung abgeschlossen.
Wenn der Beeper: Zweimal ertönt: Der Beeper ist
ausgeschaltet.
 Einmal ertönt: Der Beeper ist ein-
geschaltet.GAU76482
Smart-Key-Batterie ersetzen
Die Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
 Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
 Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA20630
Der Smart Key enthält eine Knopfzellen-
Batterie.
 Neue und gebrauchte Batterien von
Kindern fernhalten.
 Falls das Batteriefach nicht voll-
ständig schließt, den Smart Key
nicht mehr verwenden und ihn von
Kindern fernhalten.
Explosionsgefahr - die Batterie nicht
falsch handhaben.  Bei falschem Auswechseln der Bat-
terie besteht Explosionsgefahr.
 Nur gegen den gleichen oder einen
gleichwertigen Typ auswechseln.
 Den Smart Key nicht übermäßiger
Wärme, z. B. Sonnenschein oder
Feuer, aussetzen.
1. Kontrollleuchte des Smart-Key-Systems
“”
ZAUM14701
UBL1G0G0.book Page 6 Tuesday, September 5, 2017 4:17 PM

Smart-Key-System
3-7
3
Verätzungsgefahr - die Batterie nicht
einnehmen. Falls die Batterie verschluckt wird,
drohen innerhalb von nur 2 Stunden
schwere innere Verbrennungen mit
möglicher Todesfolge.
 Wird vermutet, dass eine Batterie
verschluckt wurde oder auf sonsti-
ge Weise in ein Körperteil hineinge-
langt ist, muss umgehend ärztliche
Hilfe aufgesucht werden.
ACHTUNG
GCA15784
Zum Öffnen des Smart-Key-Gehäu-
ses mit einem Schraubendreher ei-
nen Lappen dazwischen legen. Di-
rekter Kontakt mit harten
Gegenständen kann den Smart Key
beschädigen oder zerkratzen.
 Die wasserdichte Dichtung durch
geeignete Maßnahmen vor Beschä-
digung oder Verschmutzung schüt-
zen.
 Die internen Stromkreise und Kon-
takte nicht berühren. Dies kann
Störungen verursachen.
 Beim Batteriewechsel keine über-
mäßige Kraft auf den Smart Key
ausüben.
 Sicherstellen, dass die Batterie
richtig eingebaut ist. Richtige Ori-
entierung des Batterie-Pluspols/“+”
sicherstellen.
Smart-Key-Batterie ersetzen

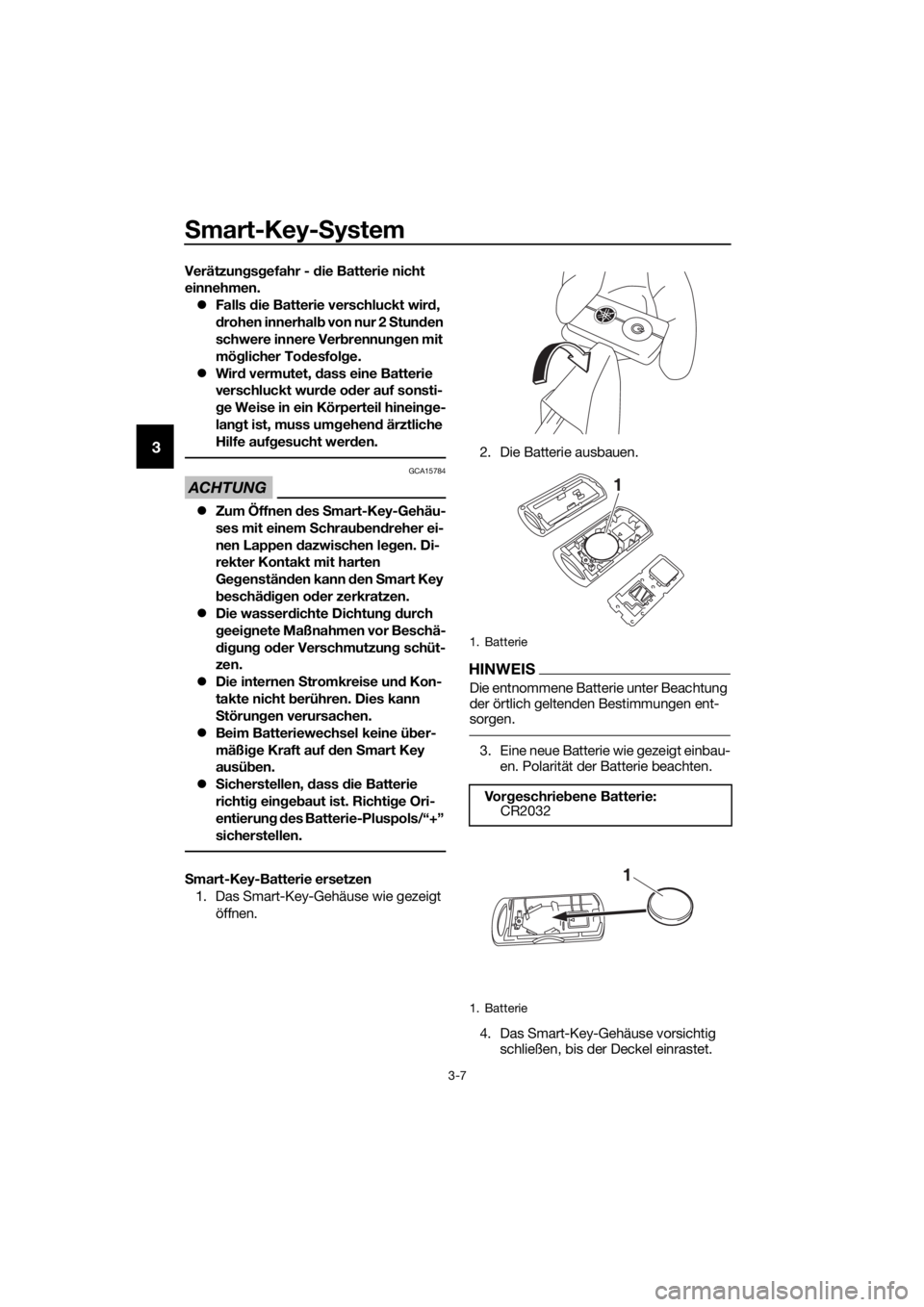

1. Das Smart-Key-Gehäuse wie gezeigt öffnen. 2. Die Batterie ausbauen.
HINWEIS
Die entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.
3. Eine neue Batterie wie gezeigt einbau-
en. Polarität der Batterie beachten.
4. Das Smart-Key-Gehäuse vorsichtig schließen, bis der Deckel einrastet.
1. Batterie
Vorgeschriebene Batterie:CR2032
1. Batterie
1
1
UBL1G0G0.book Page 7 Tuesday, September 5, 2017 4:17 PM

Smart-Key-System
3-8
3
GAU76892
Zündschloss
Das Zündschloss dient zum Ein- und Aus-
schalten des Fahrzeugs, zum Ver- und Ent-
riegeln des Lenkers sowie zum Öffnen von
Sitz, Tankverschlussdeckel und Ablage-
fach A. Sobald die Überprüfung des Smart-
Keys nach Drücken des Zündschloss-
Knopfes abgeschlossen ist, können Sie
das Zündschloss drehen, während die
Smart-Key-Kontrollleuchte leuchtet (ca. 4
Sekunden).
WARNUNG
GWA18720
Niemals das Zündschloss auf
“OFF”, “ ” oder “OPEN” drehen, wäh-
rend sich das Fahrzeug bewegt. Ande-
renfalls wird die elektrische Anlage aus-geschaltet, wodurch es zum Verlust der
Kontrolle über das Fahrzeug und Unfäl-
len kommen kann.
HINWEIS
Den Zündschloss-Knopf nicht wiederholt
drücken oder das Zündschloss übermäßig
oft vor und zurück drehen (über normale
Verwendung hinaus). Anderenfalls wird das
Smart-Key-System vorübergehend unter-
bunden und die Kontrollleuchte des Smart-
Key-Systems blinkt, um das Zündschloss
vor Schäden zu schützen. In diesem Fall
warten, bis die Kontrollleuchte zu blinken
aufhört und dann das Zündschloss erneut
betätigen.
Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAU76500ON (ein)
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden.
Um die Stromversorgung des Fahrzeugs
einzuschalten
1. Den Smart Key einschalten und in
Reichweite bringen.

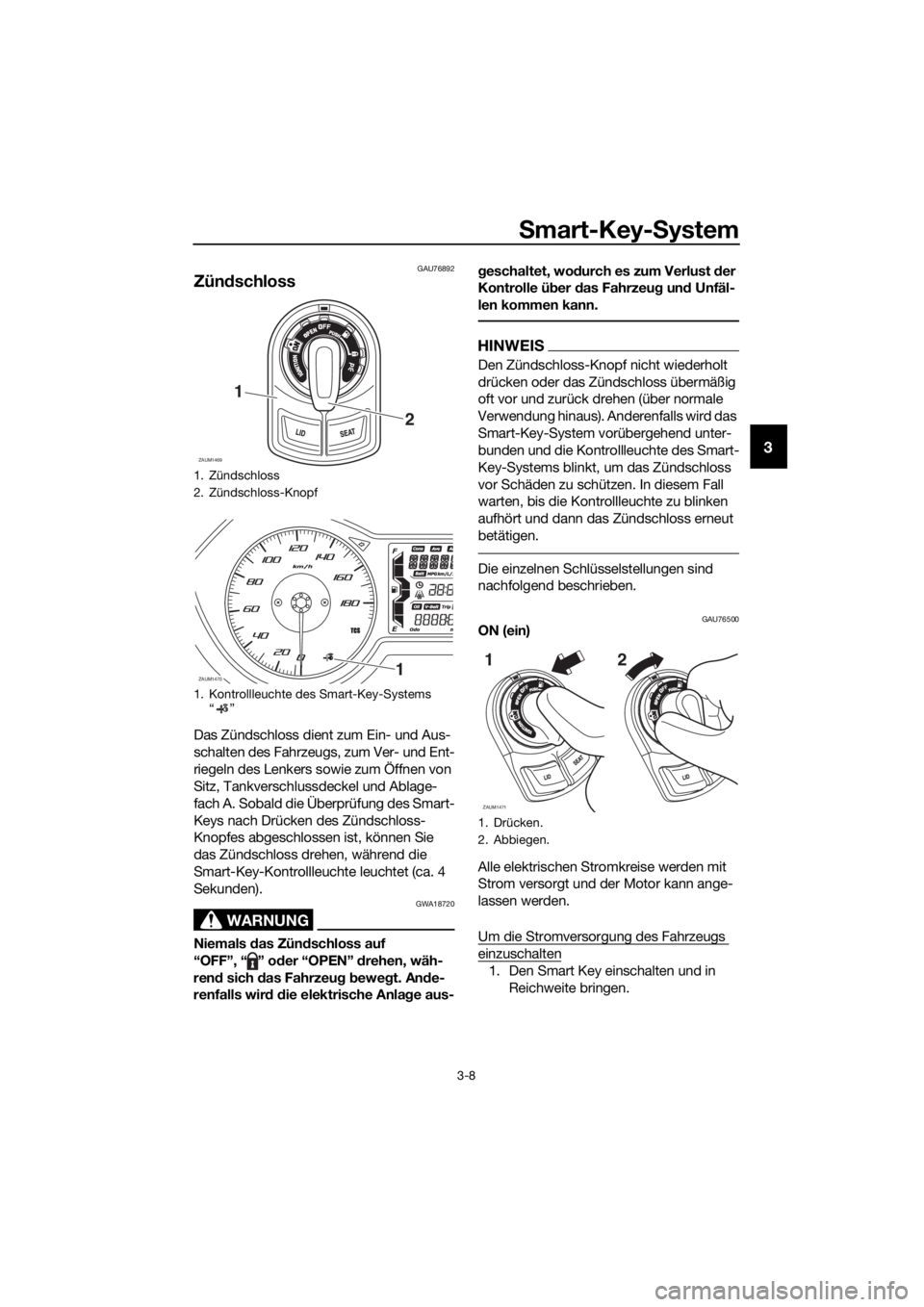

1. Zündschloss
2. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-Systems
“”
ZAUM1469
2
1
ZAUM14701

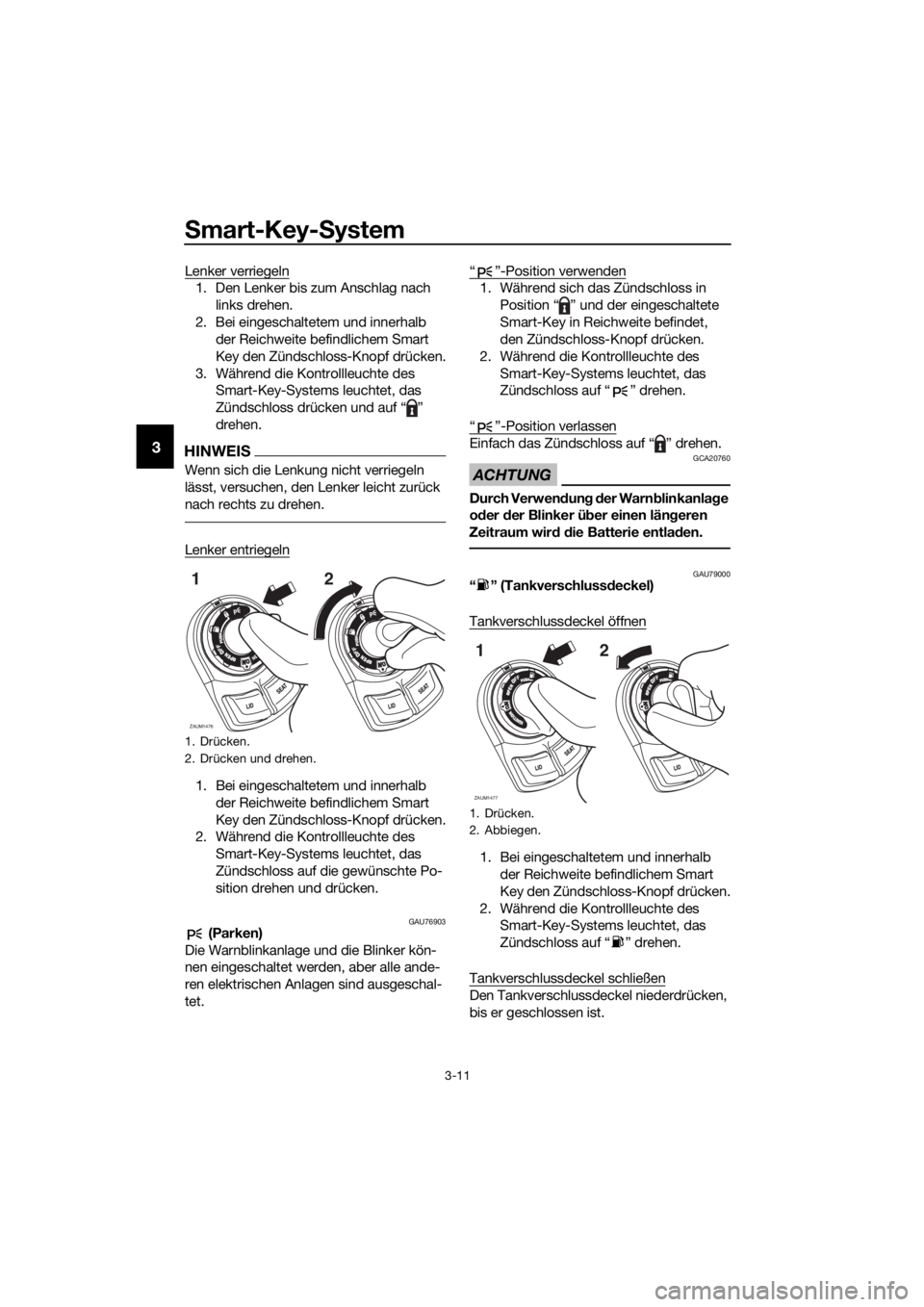

1. Drücken.
2. Abbiegen.
ZAUM1471
1
2
UBL1G0G0.book Page 8 Thursday, May 11, 2017 10:08 AM

Smart-Key-System
3-9
3
2. Den Zündschloss-Knopf drücken und
die Kontrollleuchte des Smart-Key-
Systems leuchtet ca. 4 Sekunden lang
auf.
3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Alle
Blinker blinken zweimal und die
Stromversorgung des Fahrzeugs
schaltet sich ein.
HINWEIS
Wenn die Fahrzeugbatteriespannung
niedrig ist, blinken die Blinker nicht.
Siehe “Notfall-Modus” auf Seite 7-39
für weitere Informationen zum Ein-
schalten der Stromversorgung des
Fahrzeugs ohne Smart Key.
GAU76510OFF (aus)
Alle elektrischen Systeme sind ausgeschal-
tet.
Um die Stromversorgung des Fahrzeugs
auszuschalten
1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key das Zündschloss auf “OFF” dre-
hen.
2. Die Blinker blinken einmal und die
Stromversorgung des Fahrzeugs
schaltet sich aus.
HINWEIS

wird, aber der Smart Key nicht bestätigt
werden kann (der Smart Key befindet sich
entweder außerhalb der Reichweite oder
wurde ausgeschaltet), ertönt der Beeper 3
Sekunden lang und die Kontrollleuchte des
Smart-Key-Systems blinkt 30 Sekunden
lang.
Während dieser 30 Sekunden kann
das Zündschloss frei bedient werden.
Nach 30 Sekunden schaltet sich die
Stromversorgung des Fahrzeugs au-
tomatisch aus.
Um die Stromversorgung des Fahr-
zeugs sofort auszuschalten, den
Zündschloss-Knopf innerhalb von 2
Sekunden vier Mal drücken.
GAU79042OPEN (Öffnen)
Zündschloss wird mit Energie versorgt. Die
Sitzbank und Ablagefach A lassen sich öff-
nen.
Sitzbank und Ablagefach A öffnen
1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
1. Abbiegen.
ZAUM1472
1
1. Drücken.
2. Abbiegen.
ZAUM1471
1
2
UBL1G0G0.book Page 9 Thursday, May 11, 2017 10:08 AM

Smart-Key-System
3-10
3
2. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf “OPEN” drehen.
3. Zum Öffnen der Sitzbank den Knopf
“SEAT” drücken und die Sitzbank hin-
ten fassen und anheben.
4. Zum Öffnen des Ablagefachs A den
“LID”-Knopf drücken.
HINWEIS
Vor dem Losfahren sicherstellen, dass Sitz-
bank und Ablagefach ordnungsgemäß ge-
schlossen sind.
Öffnungspositions-Warnsystem
Unter den folgenden Bedingungen ertönt
der Smart-Key-Warnsummer, um zu ver-
hindern, dass Sie das Fahrzeug bei Zünd-
schlossstellung “OPEN” unverriegelt zu-
rücklassen.Wenn sich das Zündschloss 3 Minu-
ten in der Stellung “OPEN” befindet
Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses ausge-
schaltet wird
Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses aus dem
Erfassungsbereich des Systems ent-
fernt wird
Wenn der Warnsummer nach 3 Minuten
anspricht, das Zündschloss auf “OFF”
oder “ ” stellen.
Ertönt der Warnsummer, da der Smart Key
ausgeschaltet wurde oder aus dem Erfas-
sungsbereich des Systems entfernt wurde,
das Smart-Key-System wieder einschalten
bzw. den Smart Key wieder in den Erfas-
sungsbereich bringen.
HINWEIS
Der Summer verstummt nach 1 Minu-
te.
Die Sitzbank kann auch mit dem me-
chanischen Schlüssel geöffnet wer-
den. (Siehe Seite 4-22.)
GAU76521“” (verriegeln)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet.

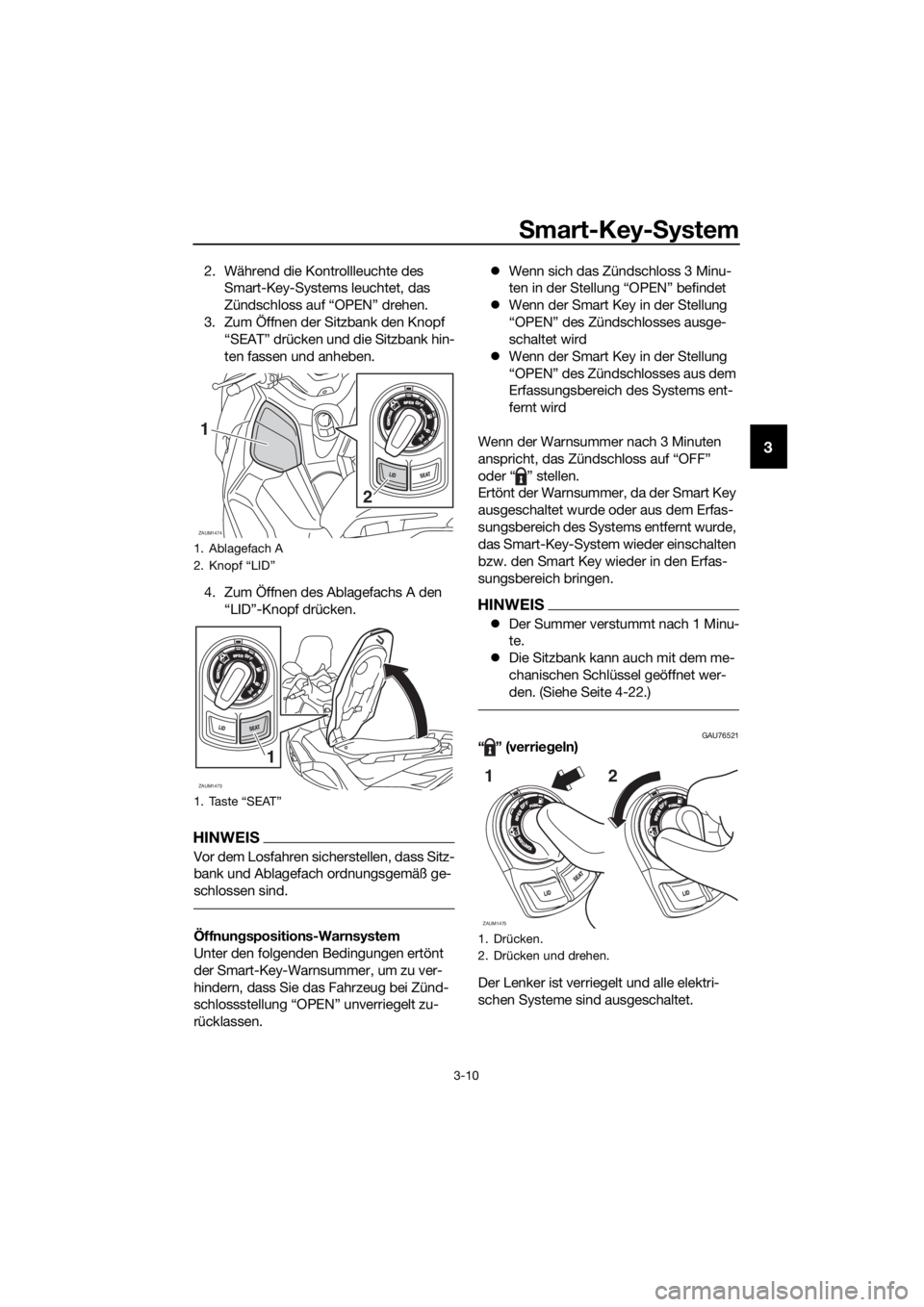

1. Ablagefach A
2. Knopf “LID”
1. Taste “SEAT”
ZAUM1474
1
2
ZAUM1473
1

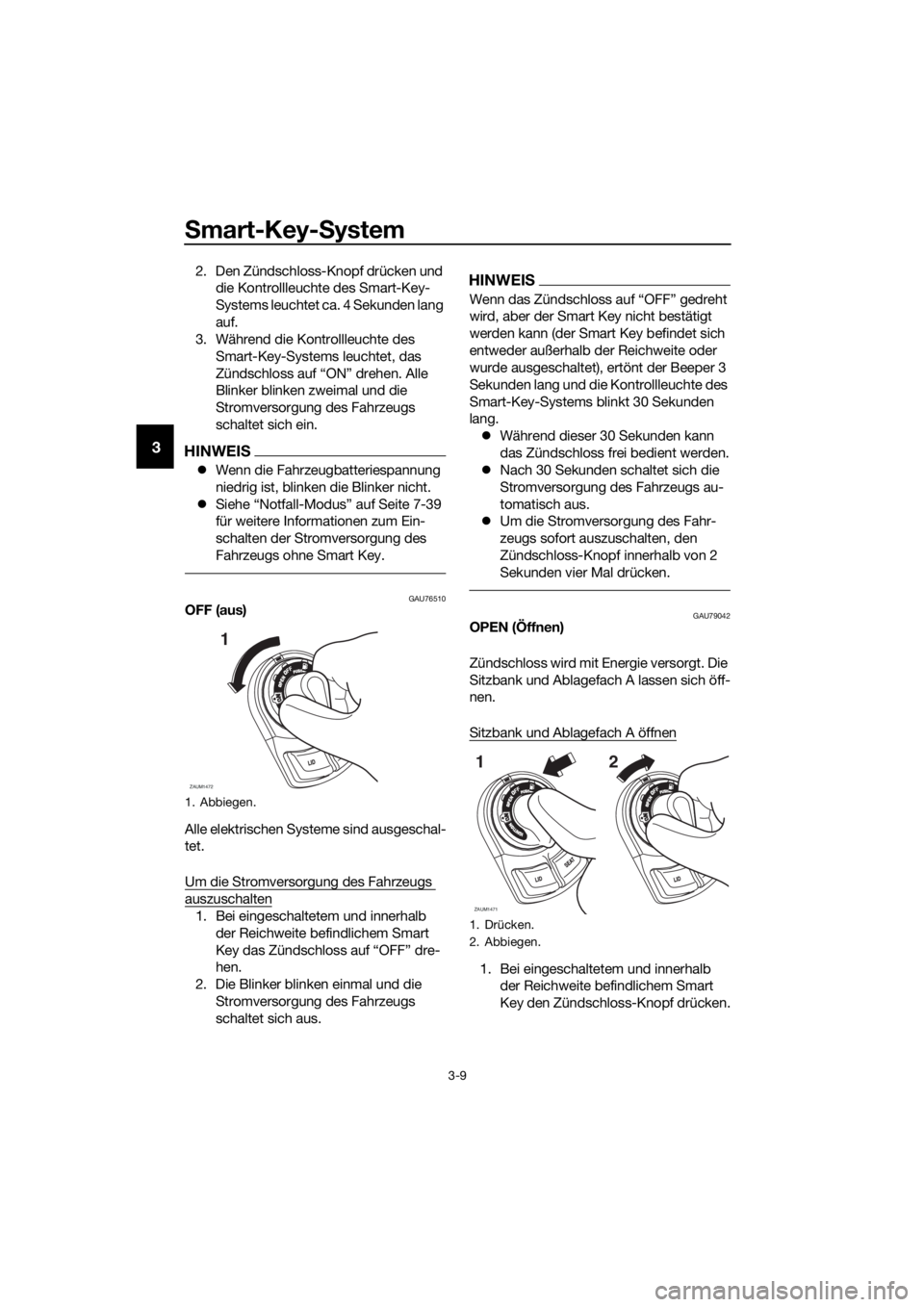

1. Drücken.
2. Drücken und drehen.
ZAUM1475
12
UBL1G0G0.book Page 10 Thursday, May 11, 2017 10:08 AM

Smart-Key-System
3-11
3
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss drücken und auf “ ”
drehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegeln
1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf die gewünschte Po-
sition drehen und drücken.
GAU76903 (Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet.“”-Position verwenden
1. Während sich das Zündschloss in
Position “ ” und der eingeschaltete
Smart-Key in Reichweite befindet,
den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf “ ” drehen.
“ ”-Position verlassen
Einfach das Zündschloss auf “ ” drehen.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanlage
oder der Blinker über einen längeren
Zeitraum wird die Batterie entladen.
GAU79000“ ” (Tankverschlussdeckel)
Tankverschlussdeckel öffnen
1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf “ ” drehen.
Tankverschlussdeckel schließen
Den Tankverschlussdeckel niederdrücken,
bis er geschlossen ist.
1. Drücken.
2. Drücken und drehen.
ZAUM1476
12
1. Drücken.
2. Abbiegen.
ZAUM1477
1
2
UBL1G0G0.book Page 11 Thursday, May 11, 2017 10:08 AM

Smart-Key-System
3-12
3
HINWEIS
Der Tankverschlussdeckel muss vor dem
Losfahren richtig geschlossen sein.
UBL1G0G0.book Page 12 Thursday, May 11, 2017 10:08 AM

Funktionen der Instrumente und Bedienungselemente
4-1
4
GAU4939C

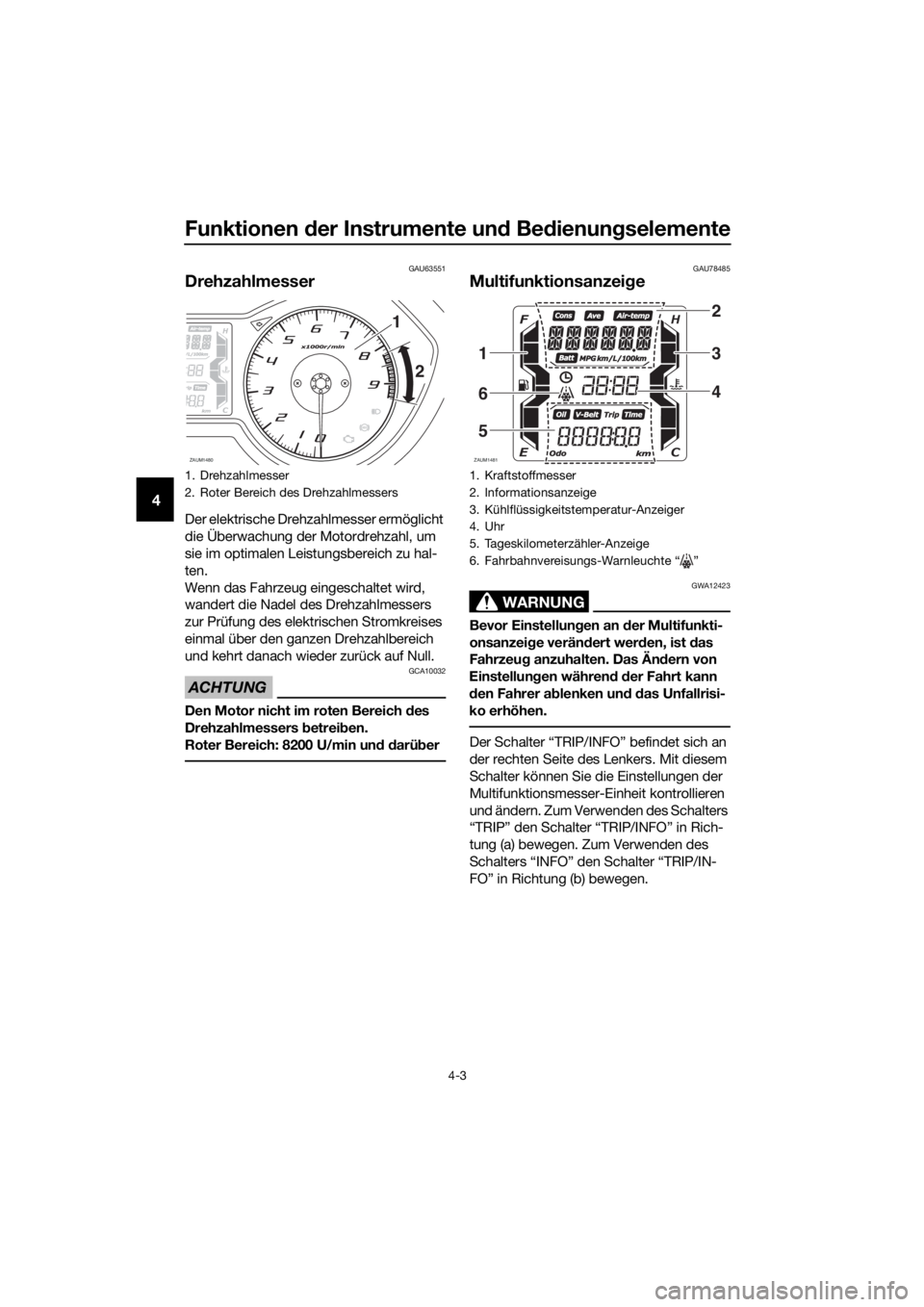

Kontrollleuchten und Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” und“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU78180Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Zündschlosses
auf “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.Falls die Warnleuchte nach Drehen des
Zündschlosses auf “ON” nicht aufleuchtet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.
GAU78171ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Zündschloss auf
“ON” gedreht wird, und sie erlischt, sobald
eine Geschwindigkeit von 10 km/h (6 mi/h)
oder höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn das Zünd-
schloss auf “ON” gedreht wird
während der Fahrt aufleuchtet oder
blinkt
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS arbeitet möglicherweise nicht kor-
rekt. Tritt eine der oben genannten Bedin-
gungen auf, lassen Sie das System sobald
wie möglich von einer Yamaha-Fachwerk-
statt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 4-15.)
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem
1. Linke Blinker-Kontrollleuchte “ ”
2. Rechte Blinker-Kontrollleuchte “ ”
3. Fernlicht-Kontrollleuchte “ ”
4. Antiblockiersystem (ABS)-Warnleuchte
“”
5. Motorstörungs-Warnleuchte “ ”
6. Kontrollleuchte für das
Traktionskontrollsystem “ ”
7. Kontrollleuchte des Smart-Key-Systems
“”
ZAUM1478
12
ABS
ABS
UBL1G0G0.book Page 1 Thursday, May 11, 2017 10:08 AM

Funktionen der Instrumente und Bedienungselemente
4-2
4
und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
HINWEIS
Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn das Fahrzeug auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
In so einem Fall das Zündschloss zum
Rücksetzen der Kontrollleuchte einmal
aus- und dann wieder einschalten.
GAU78591Kontrollleuchte für das Traktionskont-
rollsystem “TCS”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet wird, leuchtet diese Kontrollleuch-
te. (Siehe Seite 4-16.)
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU78600Kontrollleuchte des Smart-Key-
Systems “ ”
Diese Kontrollleuchte kommuniziert den
Status des Smart-Key-Systems. Wenn das
Smart-Key-System normal funktioniert, ist
diese Kontrollleuchte aus. Wenn im Smart-
Key-System eine Störung vorliegt, blinkt
diese Kontrollleuchte. Die Kontrollleuchte
blinkt auch, wenn Kommunikation zwi-
schen Fahrzeug und Smart Key stattfindet
und bestimmte Funktionen des Smart-Key-
Systems ausgeführt werden.
GAU63544
Geschwindigkeitsmesser
Für UK

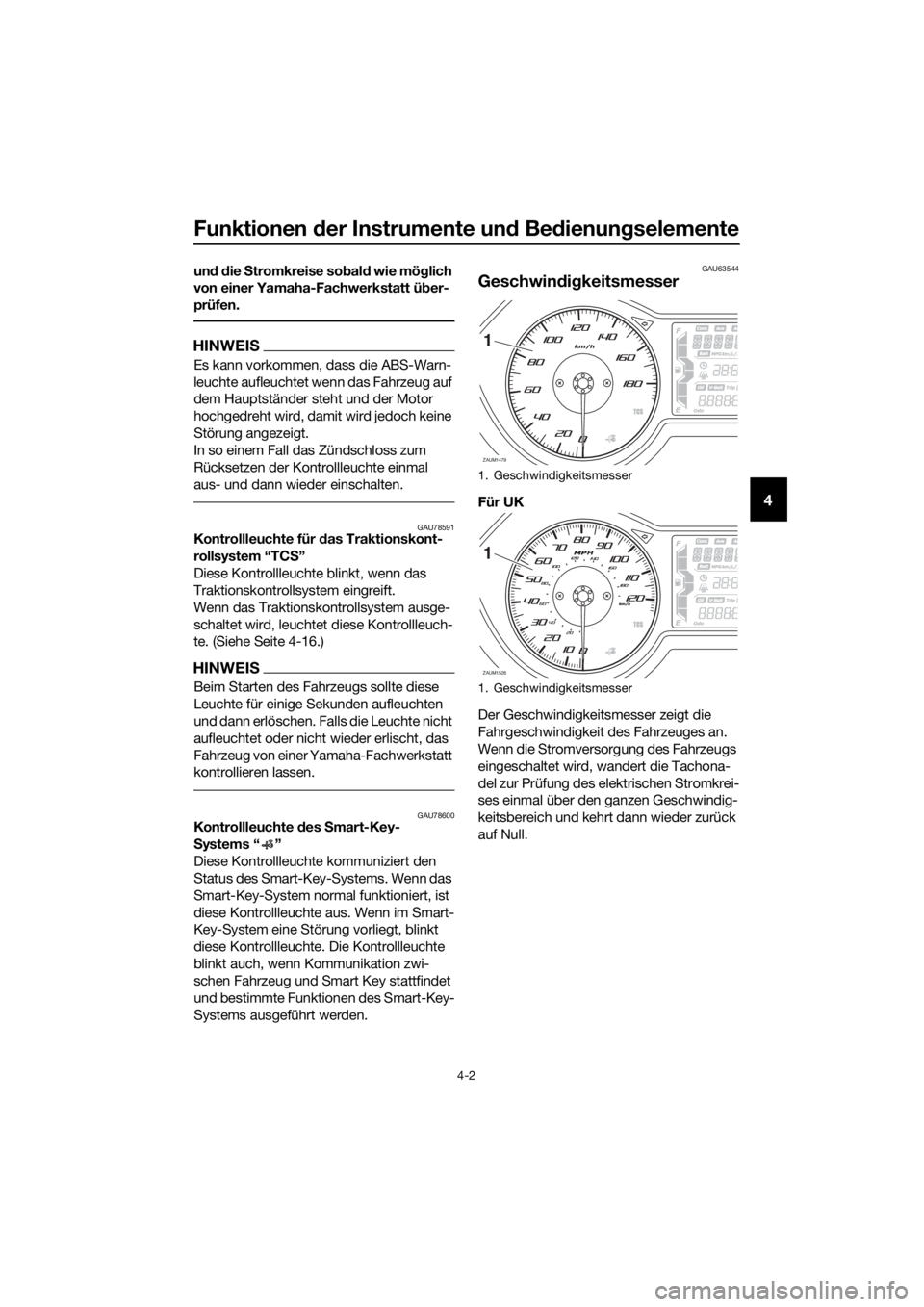

Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Wenn die Stromversorgung des Fahrzeugs
eingeschaltet wird, wandert die Tachona-
del zur Prüfung des elektrischen Stromkrei-
ses einmal über den ganzen Geschwindig-
keitsbereich und kehrt dann wieder zurück
auf Null.
1. Geschwindigkeitsmesser
1. Geschwindigkeitsmesser
ZAUM1479
1
ZAUM1526
1
UBL1G0G0.book Page 2 Thursday, May 11, 2017 10:08 AM

Funktionen der Instrumente und Bedienungselemente
4-3
4
GAU63551
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn das Fahrzeug eingeschaltet wird,
wandert die Nadel des Drehzahlmessers
zur Prüfung des elektrischen Stromkreises
einmal über den ganzen Drehzahlbereich
und kehrt danach wieder zurück auf Null.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8200 U/min und darüber
GAU78485
Multifunktionsanzeige
WARNUNG
GWA12423
Bevor Einstellungen an der Multifunkti-
onsanzeige verändert werden, ist das
Fahrzeug anzuhalten. Das Ändern von
Einstellungen während der Fahrt kann
den Fahrer ablenken und das Unfallrisi-
ko erhöhen.
Der Schalter “TRIP/INFO” befindet sich an
der rechten Seite des Lenkers. Mit diesem
Schalter können Sie die Einstellungen der
Multifunktionsmesser-Einheit kontrollieren
und ändern. Zum Verwenden des Schalters
“TRIP” den Schalter “TRIP/INFO” in Rich-
tung (a) bewegen. Zum Verwenden des
Schalters “INFO” den Schalter “TRIP/IN-
FO” in Richtung (b) bewegen.
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
ZAUM1480
1
2
1. Kraftstoffmesser
2. Informationsanzeige
3. Kühlflüssigkeitstemperatur-Anzeiger
4. Uhr
5. Tageskilometerzähler-Anzeige
6. Fahrbahnvereisungs-Warnleuchte Ž
ZAUM1481
2
3
4
1
6
5
UBL1G0G0.book Page 3 Thursday, May 11, 2017 10:08 AM
