Beskrivning
2-1
2
MAU63371

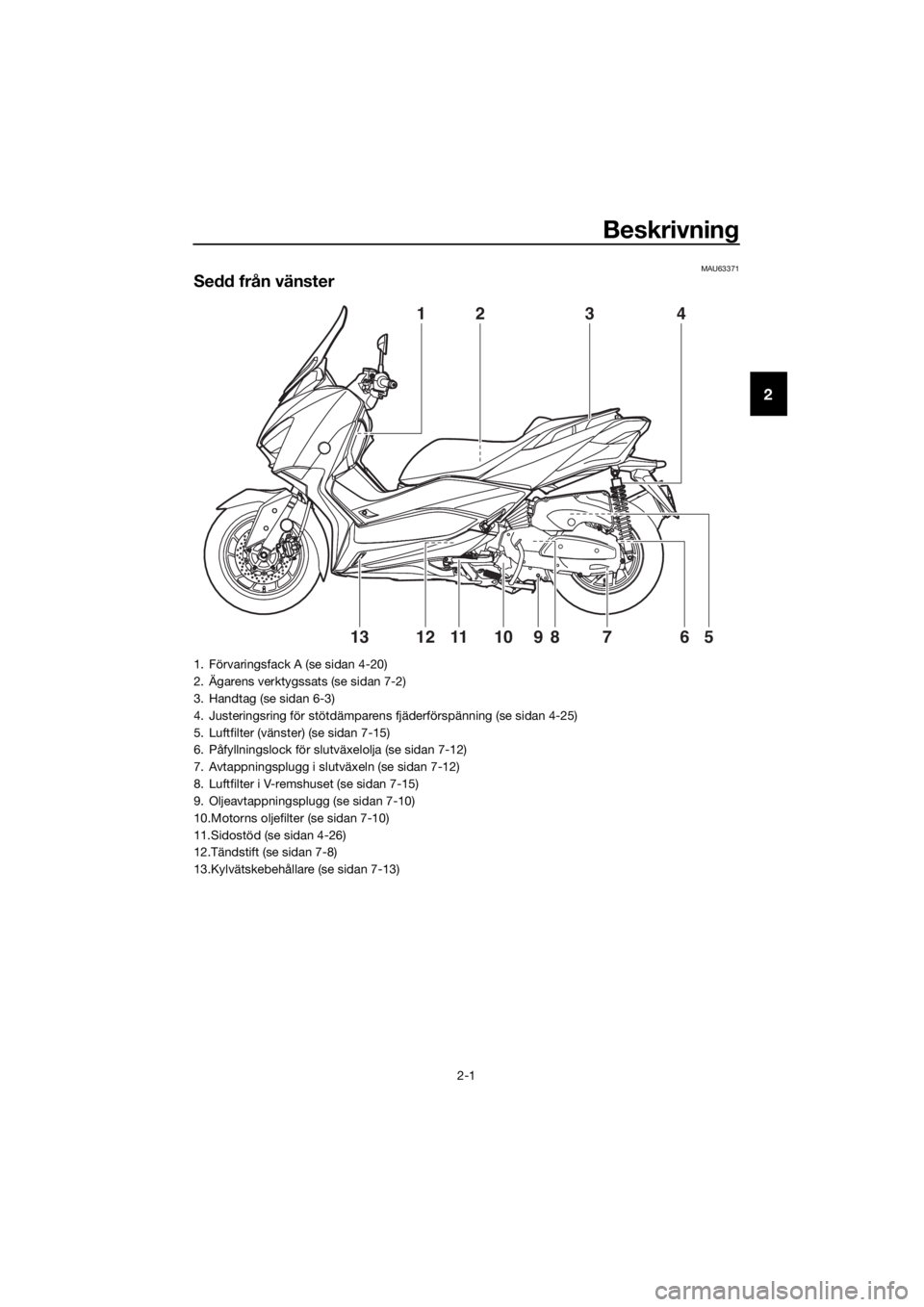

Sedd från vänster
41
5610812791113
23
1. Förvaringsfack A (se sidan 4-20)
2. Ägarens verktygssats (se sidan 7-2)
3. Handtag (se sidan 6-3)
4. Justeringsring för stötdämparens fjäderförspänning (se sidan 4-25)
5. Luftfilter (vänster) (se sidan 7-15)
6. Påfyllningslock för slutväxelolja (se sidan 7-12)
7. Avtappningsplugg i slutväxeln (se sidan 7-12)
8. Luftfilter i V-remshuset (se sidan 7-15)
9. Oljeavtappningsplugg (se sidan 7-10)
10.Motorns oljefilter (se sidan 7-10)
11.Sidostöd (se sidan 4-26)
12.Tändstift (se sidan 7-8)
13.Kylvätskebehållare (se sidan 7-13)
UBL1M0M0.book Page 1 Thursday, May 11, 2017 2:35 PM
Page 12 of 110
Beskrivning
2-2
2
MAU63391

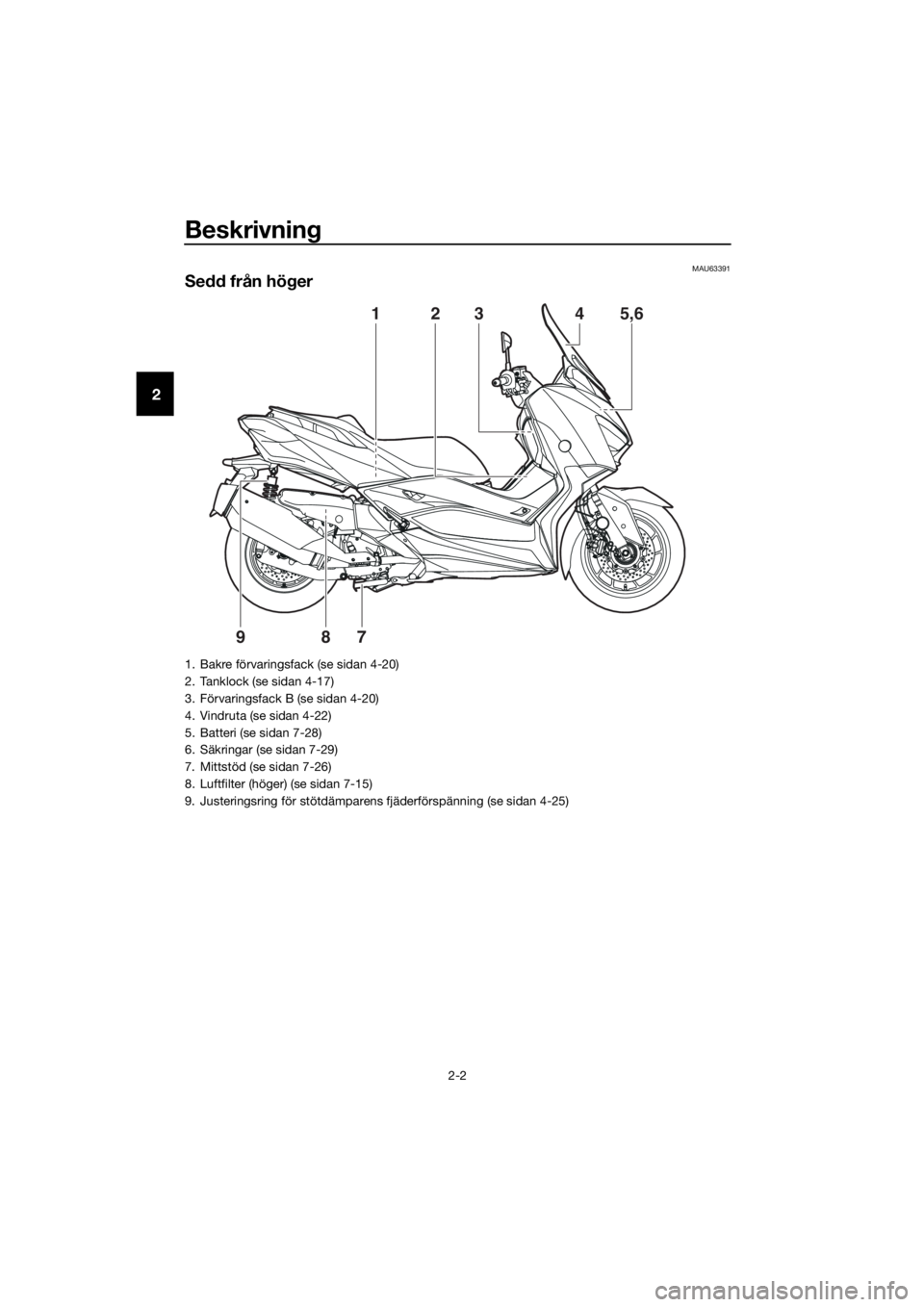

Sedd från höger
2345,61
987
1. Bakre förvaringsfack (se sidan 4-20)
2. Tanklock (se sidan 4-17)
3. Förvaringsfack B (se sidan 4-20)
4. Vindruta (se sidan 4-22)
5. Batteri (se sidan 7-28)
6. Säkringar (se sidan 7-29)
7. Mittstöd (se sidan 7-26)
8. Luftfilter (höger) (se sidan 7-15)
9. Justeringsring för stötdämparens fjäderförspänning (se sidan 4-25)
UBL1M0M0.book Page 2 Thursday, May 11, 2017 2:35 PM
Page 13 of 110
Beskrivning
2-3
2
MAU63401
Reglage och instrument
10
111312
123987564
1. Bromshandtag till bakbroms (se sidan 4-13)
2. Styrarmaturer, vänster (se sidan 4-11)
3. Bromsvätskebehållare, bak (se sidan 7-22)
4. Hastighetsmätare (se sidan 4-2)
5. Multi-funktionsdisplay (se sidan 4-3)
6. Varvräknare (se sidan 4-3)
7. Bromsvätskebehållare, fram (se sidan 7-22)
8. Styrarmaturer, höger (se sidan 4-11)
9. Bromshandtag till frambroms (se sidan 4-13)
10.Gashandtag (se sidan 7-17)
11.Huvudströmbrytare (se sidan 3-7)
12.Strömuttag (se sidan 4-28)
13.Bakbromsens låsspak (se sidan 4-14)
UBL1M0M0.book Page 3 Thursday, May 11, 2017 2:35 PM
Page 14 of 110
Smart nyckelsystem
3-1
3
MAU76444
Smart nyckelsystem
Det smarta nyckelsystemet gör att fordonet
kan användas utan en vanlig nyckel. Dess-
utom finns det en svarsfunktion som gör att
du kan hitta fordonet på en parkeringsplats.
(Se sidan 3-5.)
VARNING
MWA14704
Håll implanterade pacemakers och
defibrillatorer samt andra elektriska
medicinska enheter borta från for-
donets antenn (se bilden).
Radiovågorna som antennen avger
kan påverka funktionen hos sådana
enheter när de är i närheten.
Om du har en elektrisk medicinsk
enhet ska du kontakta en läkare el-
ler enhetens tillverkare innan du an-
vänder fordonet.
VIKTIGT
MCA24080
Det smarta nyckelsystemet använder
svaga radiovågor. Det smarta nyckel-
systemet kanske inte fungerar i följande
situationer.
Den smarta nyckeln befinner sig på
en plats där det finns starka radio-
vågor eller andra elektromagnetis-
ka störningar
Det finns anläggningar i närheten
som avger starka radiovågor (tv- el-
ler radiomaster, kraftstationer, ra-
diostationer, flygplatser osv.)
Du bär eller använder kommunika-
tionsutrustning, till exempel en ra-
dio eller mobiltelefon, i närheten av
den smarta nyckeln
Den smarta nyckeln är i kontakt
med eller täcks av ett metallföremål
Andra fordon utrustade med smar-
ta nyckelsystem finns i närheten
I sådana situationer ska du flytta den
smarta nyckeln till en annan plats och
utföra åtgär
den igen. Kör fordonet i nöd-
fallsläge om det fortfarande inte funge-
rar. (Se sidan 7-37.)
TIPS
För att spara på batteriet, stängs det smar-
ta nyckelsystemet av cirka 9 dagar efter det
att fordonet användes (svarsfunktionen in-

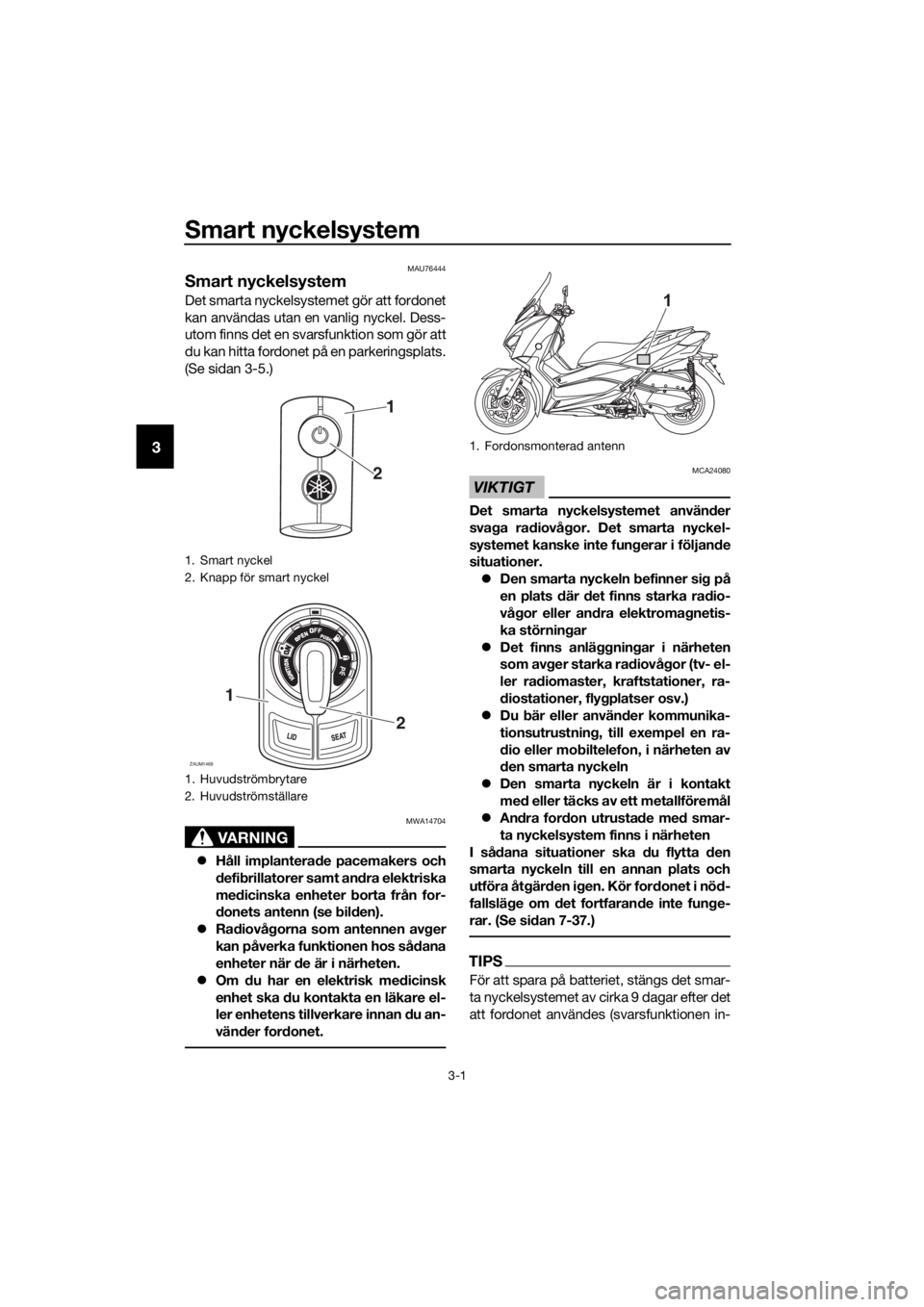

1. Smart nyckel
2. Knapp för smart nyckel
1. Huvudströmbrytare
2. Huvudströmställare
1
2
ZAUM1469
2
1
1. Fordonsmonterad antenn
1
UBL1M0M0.book Page 1 Thursday, May 11, 2017 2:35 PM
Page 15 of 110
Smart nyckelsystem
3-2
3
aktiveras). I sådana fall ska du slå på det
smarta nyckelsystemet genom att trycka
på huvudströmbrytaren.MAUM3960

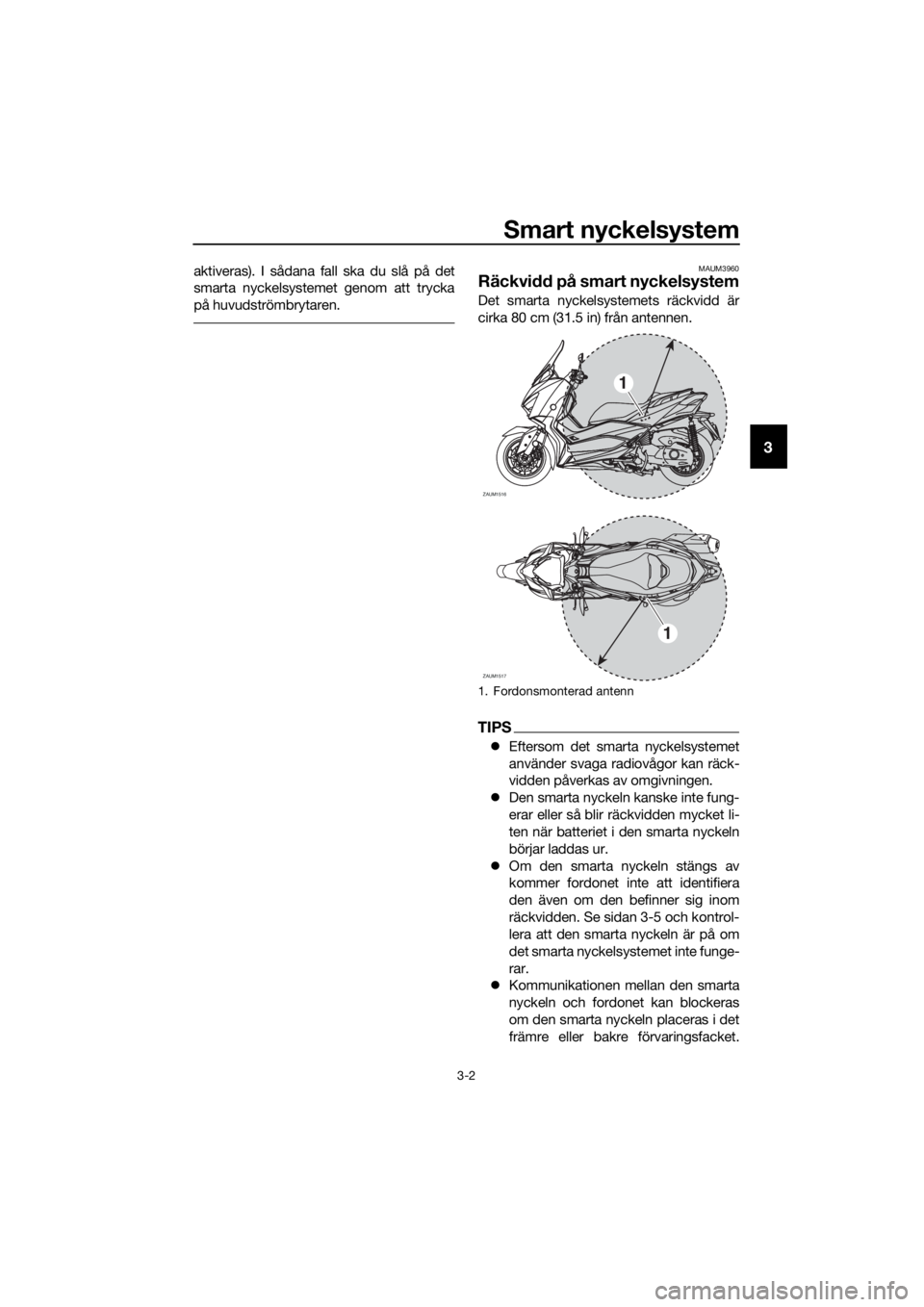

Räckvidd på smart nyckelsystem
Det smarta nyckelsystemets räckvidd är
cirka 80 cm (31.5 in) från antennen.
TIPS
Eftersom det smarta nyckelsystemet
använder svaga radiovågor kan räck-
vidden påverkas av omgivningen.
Den smarta nyckeln kanske inte fung-
erar eller så blir räckvidden mycket li-
ten när batteriet i den smarta nyckeln
börjar laddas ur.
Om den smarta nyckeln stängs av
kommer fordonet inte att identifiera
den även om den befinner sig inom
räckvidden. Se sidan 3-5 och kontrol-
lera att den smarta nyckeln är på om
det smarta nyckelsystemet inte funge-
rar.
Kommunikationen mellan den smarta
nyckeln och fordonet kan blockeras
om den smarta nyckeln placeras i det
främre eller bakre förvaringsfacket.
1. Fordonsmonterad antenn
ZAUM1516
1
ZAUM1517
1
UBL1M0M0.book Page 2 Thursday, May 11, 2017 2:35 PM
Page 16 of 110
Smart nyckelsystem
3-3
3
Det smarta nyckelsystemet kan inakti-
veras om du låser det bakre förva-
ringsfacket när den smarta nyckeln
ligger i det. Du ska alltid ta med dig
den smarta nyckeln.
Lås styrningen och ta med dig den
smarta nyckeln när du lämnar fordo-
net. Vi rekommenderar att du stänger
av den smarta nyckeln.
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.
MAU78623
Hantera den smarta nyckeln och
de mekaniska nycklarna
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.

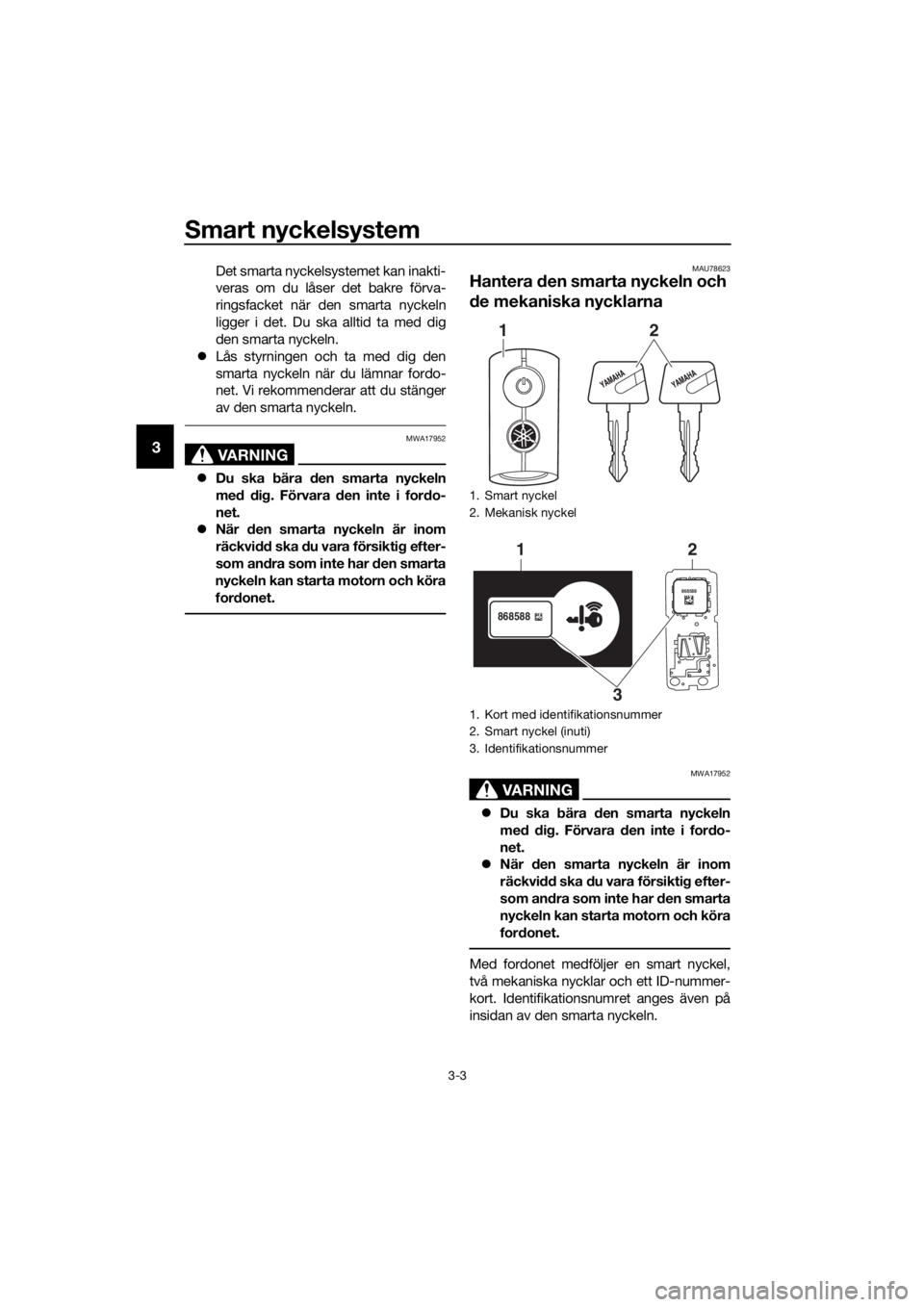

Med fordonet medföljer en smart nyckel,
två mekaniska nycklar och ett ID-nummer-
kort. Identifikationsnumret anges även på
insidan av den smarta nyckeln.
1. Smart nyckel
2. Mekanisk nyckel
1. Kort med identifikationsnummer
2. Smart nyckel (inuti)
3. Identifikationsnummer
12
868588
868588
1
32
UBL1M0M0.book Page 3 Thursday, May 11, 2017 2:35 PM
Page 17 of 110
Smart nyckelsystem
3-4
3
Om fordonets batteri laddas ur kan den
mekaniska nyckeln användas för att öppna
sadeln. Ta med dig en mekanisk nyckel i
tillägg till den smarta nyckeln.
ID-numret kan användas för att driva fordo-
net i nödfall om du förlorar den smarta
nyckeln eller batteriet laddas ur i den. (Se
sidan 7-37.) Skriv ned ID-numret i hän-
delse av en nödsituation.
Om du förlorar den smarta nyckeln och inte
känner till den smarta nyckelns ID-nummer
måste hela det smarta nyckelsystemet by-
tas ut, vilket är kostsamt. Förvara kortet
med ID-numret på en säker plats.
VIKTIGT
MCA21573
Den smarta nyckeln innehåller elektro-
niska precisionskomponenter. Observe-
ra följande försiktighetsåtgärder för att
förhindra funktionsfel och skador.
Placera eller förvara inte den smar-
ta nyckeln i ett förvaringsfack. Den
smarta nyckeln kan skadas av vi-
brationerna från vägen eller för hög
värme.
Tappa, böj eller utsätt inte den
smarta nyckeln för starka stötar.
Sänk inte ned den smarta nyckeln i
vatten eller andra vätskor.
Placera inte tunga föremål på den
smarta nyckeln och utsätt den inte
för stora påfrestningar.
Lämna inte den smarta nyckeln på
en plats som utsätts för direkt sol-
ljus, höga temperaturer eller hög
luftfuktighet.
Slipa inte den smarta nyckeln och
försök inte modifiera den.
Förvara den smarta nyckeln på av-
stånd från magnetiska fält och
magnetiska föremål som nyckelhål-
lare, tv-apparater och datorer.
Håll den smarta nyckeln borta från
elektriska medicinska utrustningar.Låt inte oljor, polermedel, bränsle
eller andra starka kemikalier kom-
ma i kontakt med den smarta nyck-
eln. Höljet på den smarta nyckeln
kan missfärgas eller spricka.
TIPS
Batteriet i den smarta nyckeln räcker i
cirka två år men det kan variera bero-
ende på användningen.
Byt batteriet i den smarta nyckeln om
indikatorlampan för det smarta nyck-
elsystemet blinkar i 20 sekunder när
strömmen till fordonet slås på eller om
indikatorlampan för det smarta nyck-
elsystemet inte tänds när du trycker
på knappen på den smarta nyckeln.
(Se sidan 3-6.) Kontrollera fordonets
batteri och låt sedan en Yamaha-åter-
försäljare kontrollera fordonet om det
smarta nyckelsystemet fortfarande
inte fungerar efter det att batteriet i
den smarta nyckeln har bytts ut.
Batteriet i den smarta nyckeln laddas
ur snabbt om den smarta nyckeln
kontinuerligt tar emot radiovågor. (Till
exempel om den placeras i närheten
av elektriska produkter som tv-appa-
rater, radioapparater eller datorer.)
Du kan registrera upp till sex smarta
nycklar för samma fordon. Kontakta
en Yamaha-återförsäljare angående
smarta reservnycklar.
För att förhindra att fordonet stjäls ska
du omedelbart kontakta en Yamaha-
återförsäljare om du förlorar den
smarta nyckeln.
UBL1M0M0.book Page 4 Thursday, May 11, 2017 2:35 PM
Page 18 of 110
Smart nyckelsystem
3-5
3
MAU76471
Smart nyckel
Slå på och stänga av den smarta nyckeln
Håll knappen på den smarta nyckeln in-
tryckt i cirka 1 sekund när du vill slå på eller
stänga av den smarta nyckeln. När den
smarta nyckeln är avstängd kan fordonet
inte användas även om den smarta nyckeln
är inom räckvidd. Slå på den smarta nyck-
eln och för den inom räckvidd när du vill an-
vända fordonet.
Kontrollera om den smarta nyckeln är på
eller av
Tryck på knappen på den smarta nyckeln
när du vill kontrollera den smarta nyckelns
driftstatus.
Om indikatorlampan för den smarta nyck-
eln:
Blinkar snabbt (0.1 sekunder): Den
smarta nyckeln är på.
Blinkar långsamt (0.5 sekunder): Den
smarta nyckeln är av.
Svarsfunktion
Tryck på knappen på den smarta nyckeln
när du vill använda svarsfunktionen på av-
stånd. Ljudsignalen hörs två gånger och
alla körriktningsvisare blinkar två gånger.
Funktionen är praktisk när du behöver hitta
fordonet på en parkeringsplats eller andra
ställen.Slå på och stänga av svarsfunktionen
Ljudsignalen, som hörs när svarsfunktionen
används, kan slås på och stängas av ge-
nom att följa proceduren nedan.
1. Slå på den smarta nyckeln och för den
inom räckvidd.
2. Vrid huvudströmbrytaren till “OFF”
och tryck på huvudströmbrytaren en
gång.
3. Håll knappen intryckt i 5 sekunder
inom 9 sekunder efter det att den
trycktes in första gången.
4. Inställningen är klar när ljudsignalen
hörs.
Om ljudsignalen:
Hörs två gånger: Ljudsignalen är
avstängd.
Hörs en gång: Ljudsignalen är
på.

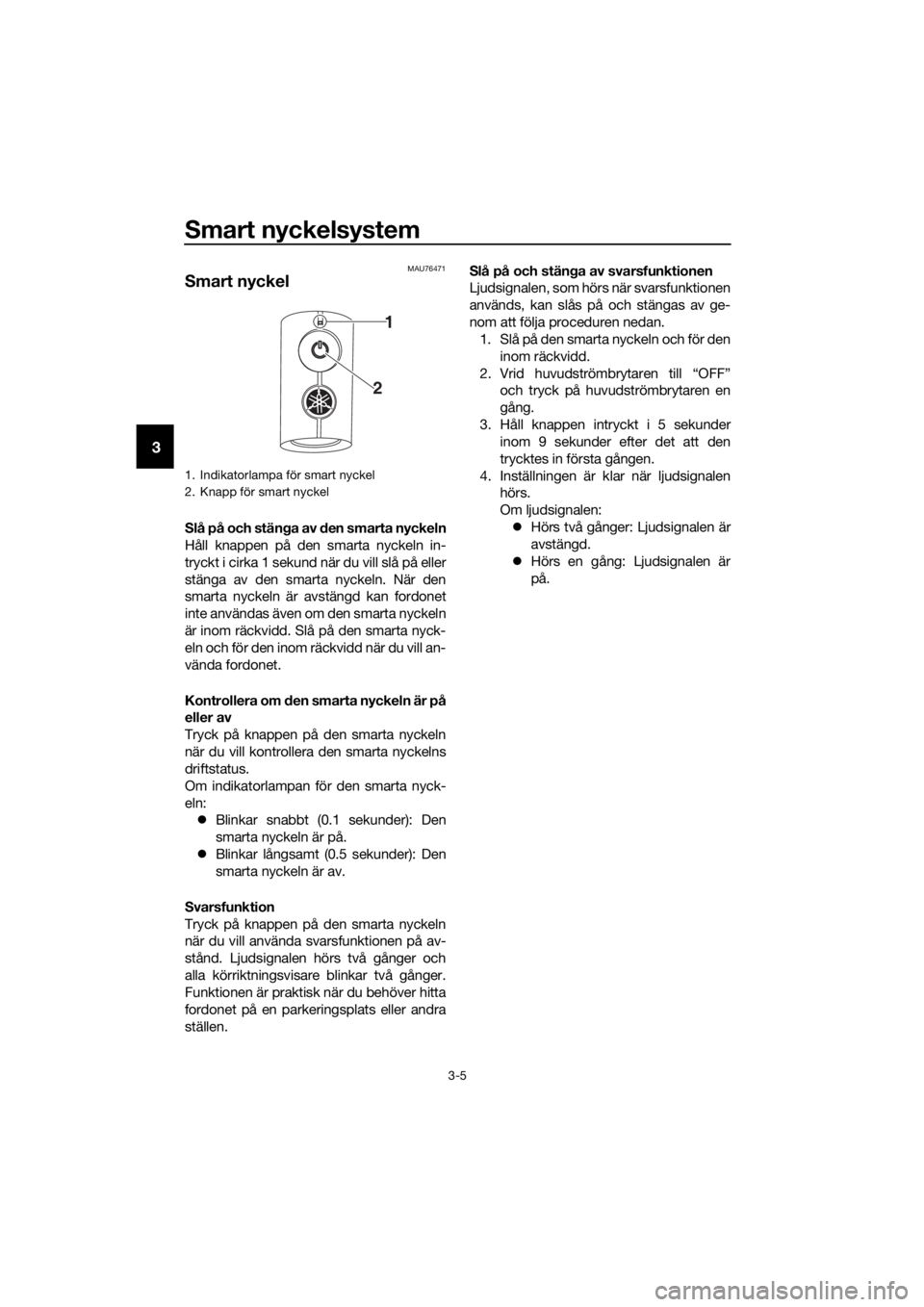

1. Indikatorlampa för smart nyckel
2. Knapp för smart nyckel
1
2
UBL1M0M0.book Page 5 Thursday, May 11, 2017 2:35 PM
Page 19 of 110
Smart nyckelsystem
3-6
3
MAU76482

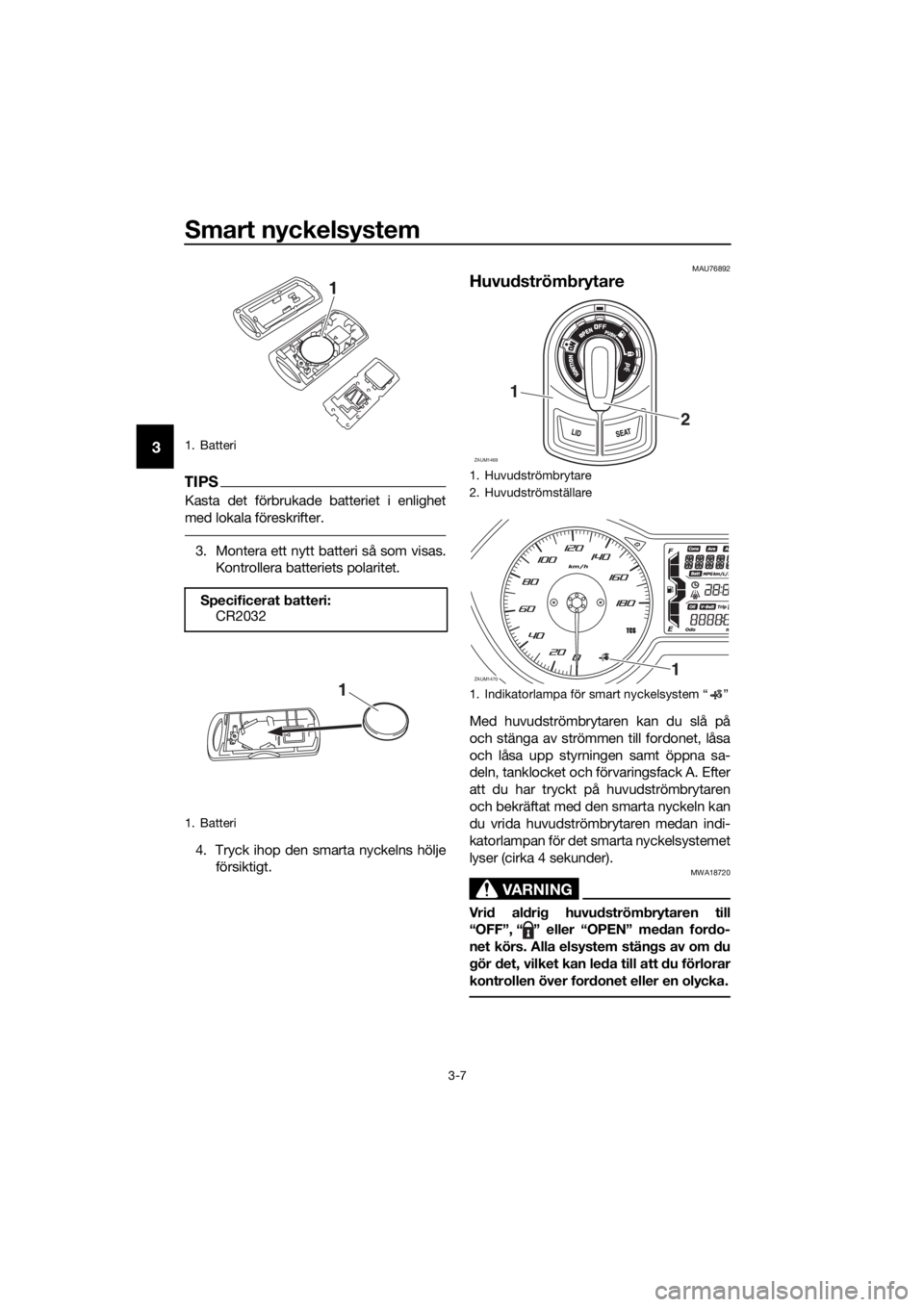

Byta batteriet i den smarta nyck-
eln
Byt ut batteriet i följande fall. Indikatorlampan för det smarta nyck-
elsystemet blinkar i cirka 20 sekunder
när strömmen till fordonet slås på.
Svarsfunktionen fungerar inte när
knappen på den smarta nyckeln
trycks in.
VARNING
MWA20630
Den smarta nyckeln innehåller ett
knappbatteri.
Förvara nya och använda batterier
utom räckhåll för barn.
Om batterifacket inte stängs or-
dentligt ska du sluta att använda
den smarta nyckeln och förvara den
utom räckhåll för barn.
Explosionsrisk - hantera inte batteriet
felaktigt. Det finns risk för explosion om bat-
teriet inte byts ut på rätt sätt.
Byt endast till samma eller motsva-
rande typ.
Utsätt inte den smarta nyckeln för
överdriven hetta, till exempel sol-
sken eller brand.
Risk för kemiska brännskador - svälj inte
batteriet.
Om batteriet sväljs kan det orsaka
allvarliga inre brännskador på bara
2 timmar som kan leda till dödsfall.
Sök omedelbart läkarhjälp om du
misstänker att ett batteri har svalts
eller kommit in i kroppen.
VIKTIGT
MCA15784
Använd en trasa när du öppnar höl-
jet på den smarta nyckeln med en
skruvmejsel. Direktkontakt med
hårda föremål kan skada eller repa
den smarta nyckeln.
Var försiktig så att den vattentäta
tätningen inte skadas eller smutsas
ned.
Ta inte på de interna kretsarna och
uttagen. Det kan leda till funktions-
fel.
Använd inte för mycket kraft när
batteriet byts ut på den smarta
nyckeln.
Kontrollera att batteriet monteras
på rätt sätt. Kontrollera riktningen
för den positiva/“+” sidan på batte-
riet.

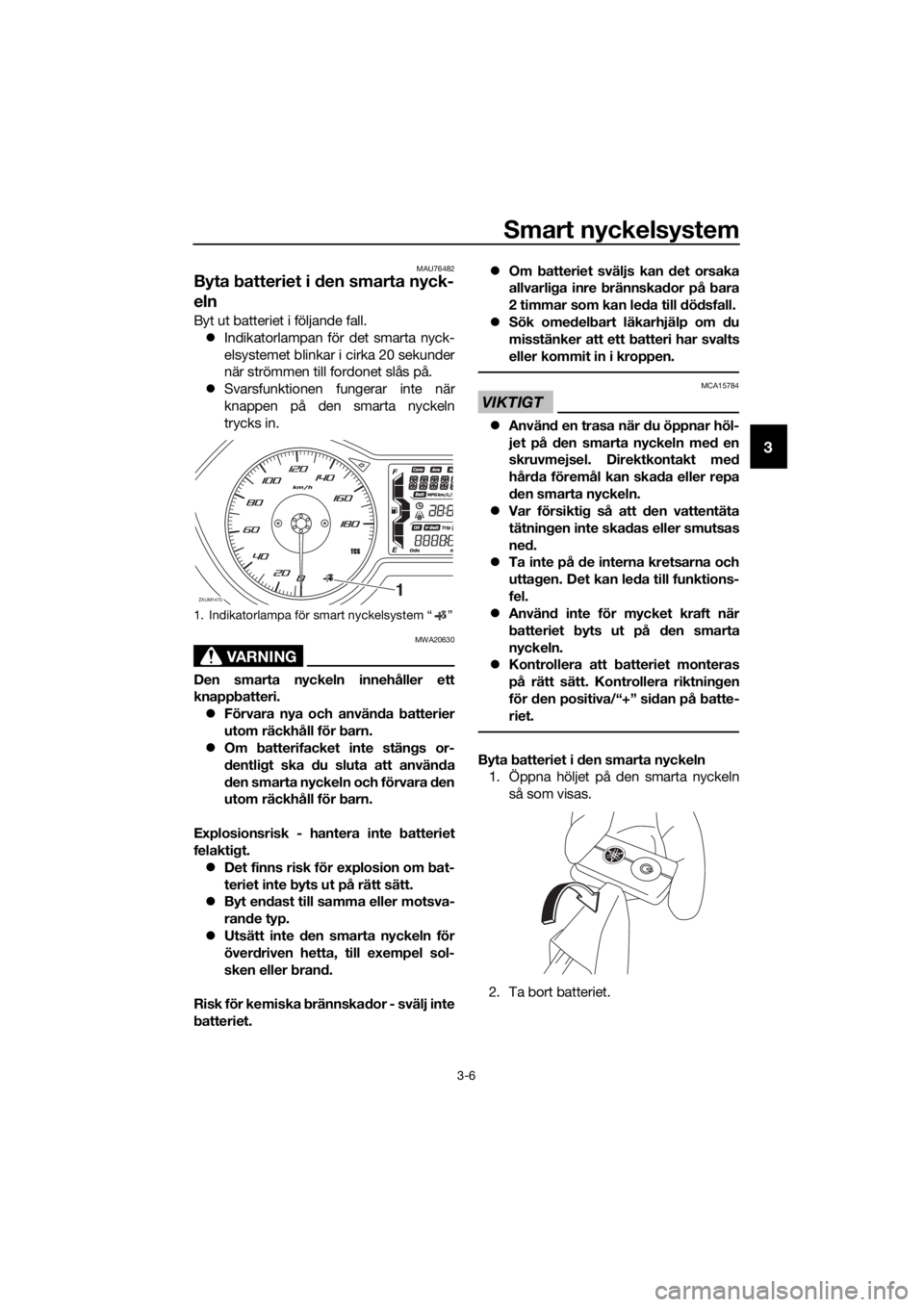

Byta batteriet i den smarta nyckeln
1. Öppna höljet på den smarta nyckeln
så som visas.
2. Ta bort batteriet.
1. Indikatorlampa för smart nyckelsystem “ ”
ZAUM14701
UBL1M0M0.book Page 6 Wednesday, September 6, 2017 9:35 AM
Page 20 of 110
Smart nyckelsystem
3-7
3
TIPS
Kasta det förbrukade batteriet i enlighet
med lokala föreskrifter.
3. Montera ett nytt batteri så som visas.Kontrollera batteriets polaritet.
4. Tryck ihop den smarta nyckelns hölje försiktigt.
MAU76892
Huvudströmbrytare
Med huvudströmbrytaren kan du slå på
och stänga av strömmen till fordonet, låsa
och låsa upp styrningen samt öppna sa-
deln, tanklocket och förvaringsfack A. Efter
att du har tryckt på huvudströmbrytaren
och bekräftat med den smarta nyckeln kan
du vrida huvudströmbrytaren medan indi-
katorlampan för det smarta nyckelsystemet
lyser (cirka 4 sekunder).
VARNING
MWA18720
Vrid aldrig huvudströmbrytaren till
“OFF”, “ ” eller “OPEN” medan fordo-
net körs. Alla elsystem stängs av om du
gör det, vilket kan leda till att du förlorar
kontrollen över fordonet eller en olycka.
1. Batteri
Specificerat batteri:CR2032
1. Batteri
1
1
1. Huvudströmbrytare
2. Huvudströmställare
1. Indikatorlampa för smart nyckelsystem “ ”
ZAUM1469
2
1
ZAUM14701
UBL1M0M0.book Page 7 Wednesday, September 6, 2017 9:35 AM
