Entretien périodique et réglage
6-15
6
FAU20097
Contrôle du niveau
Étant donné que le niveau du liquide de re-
froidissement varie en fonction de la tem-
pérature du moteur, vérifier que le moteur
est froid. 1. Garer le véhicule sur une surface de niveau.
2. Le véhicule étant à la verticale, contrô-
ler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT ! Retirer unique- ment le bouchon du vase d ’expan- sion. Ne jamais essayer
de retirer le
bouchon du ra diateur tant que le
moteur est chau d.
[FWA15162]
4. Ajouter un liquide de refroidissement
jusqu’au repère de niveau maximum.
ATTENTION : Si l’on ne peut se pro-
curer du liqui de de refroi dissement,
utiliser de l’eau distillée ou de l’eau
d u robinet douce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liquid e de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti- gel par un concessionnaire
Yamaha, afin de ren dre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
5. Remettre le bouchon du vase d’ex- pansion en place.
FAU33032
Changement d u liquide de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382]

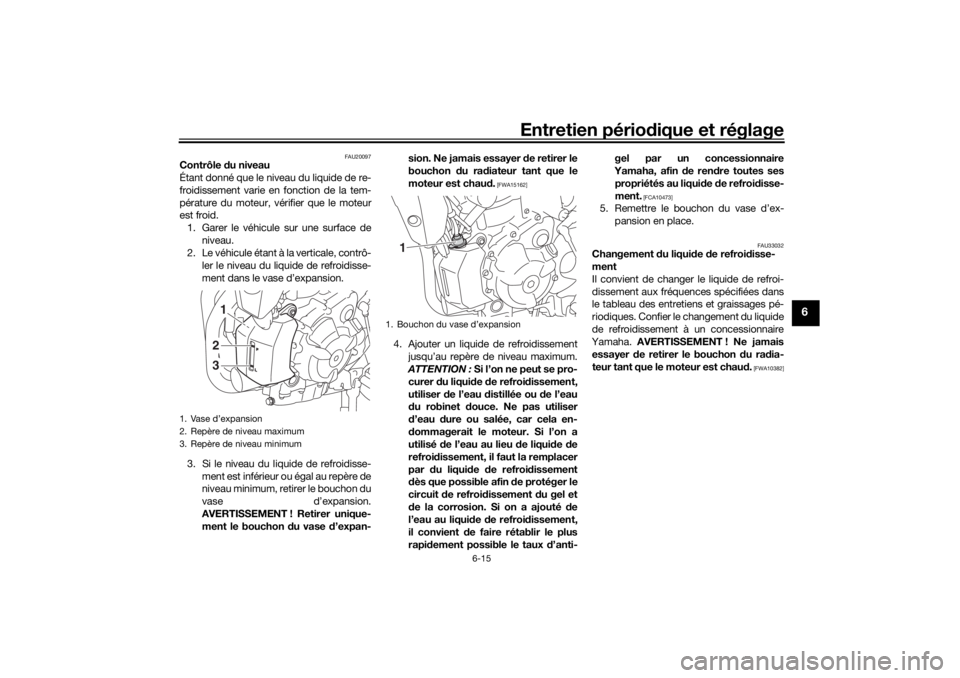

1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
123
1. Bouchon du vase d’expansion
1
UBJXF0F0.book Page 15 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-16
6
FAU60451
Remplacement de l’élément d u
filtre à air et nettoyage du tube de
vi dangeIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Faire remplacer plus fréquemment
l’élément de filtre à air par un concession-
naire Yamaha lorsque le véhicule est utilisé
dans des zones très poussiéreuses ou hu-
mides. Toutefois, il faut également contrô-
ler fréquemment le tube de vidange du filtre
à air facilement accessible et le nettoyer si
nécessaire.

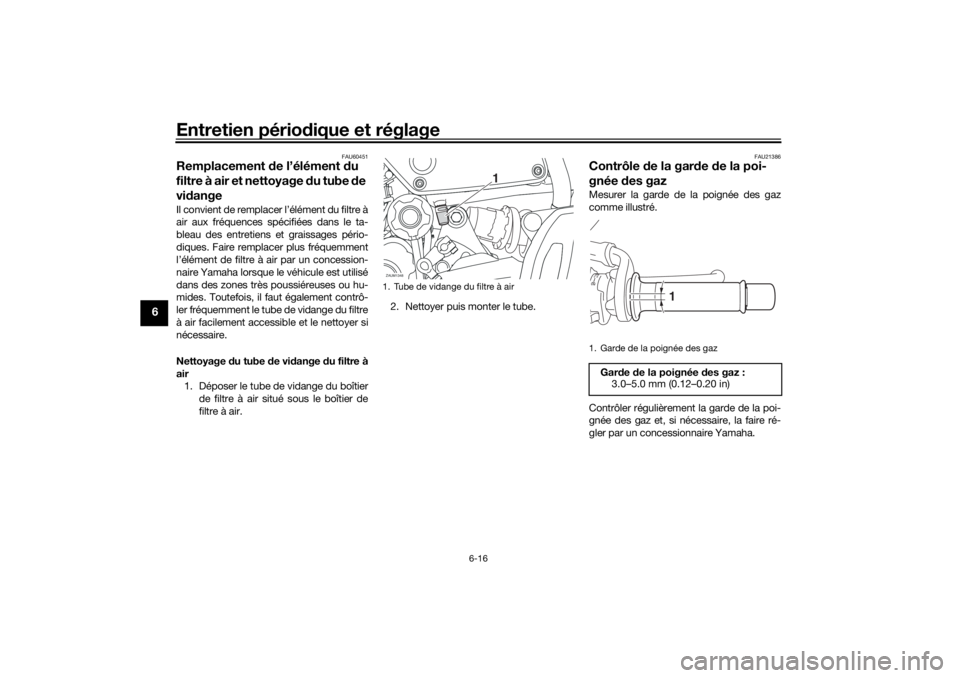

Nettoyage du tube d e vidange du filtre à
air 1. Déposer le tube de vidange du boîtier
de filtre à air situé sous le boîtier de
filtre à air. 2. Nettoyer puis monter le tube.
FAU21386
Contrôle
de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
1. Tube de vidange du filtre à airZAUM1348
1
1. Garde de la poignée des gazGar de de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UBJXF0F0.book Page 16 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-17
6
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cet
entretien.
FAU64412
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause d e blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Pression d e gonflage à froi d:
1 personne :
Avant :225 kPa (2.25 kgf/cm2, 33 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes : Avant :
225 kPa (2.25 kgf/cm2, 33 psi)
Arrière : 250 kPa (2.50 kgf/cm2, 36 psi)
Charge maximale : Véh icu l e : 166 kg (366 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.
UBJXF0F0.book Page 17 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-18
6
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité d u vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.

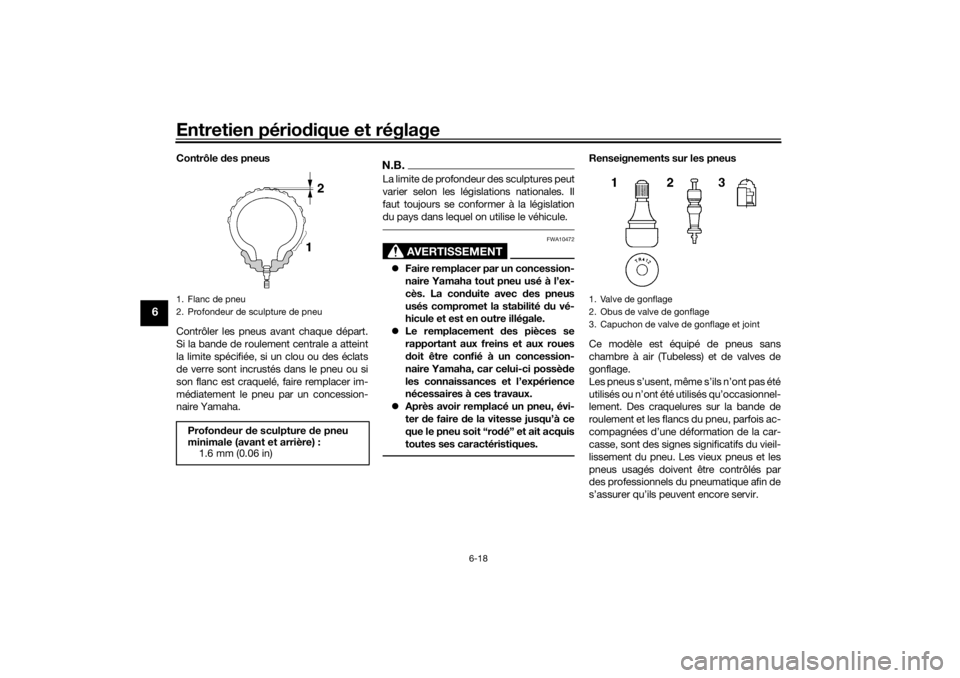

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
UBJXF0F0.book Page 18 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-19
6
AVERTISSEMENT
FWA10902
 Les pneus avant et arrière d oivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin
d e prévenir toute chute de la pres-
sion de gonflage.
 Afin d’éviter tout dégonflement des
pneus lors de la con duite, utiliser
exclusivement les valves et obus de
valve figurant ci- dessous.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin d e ti-
rer le meilleur profit d e ces pneus, il
convient de respecter les consignes qui
suivent.
 Remplacer les pneus exclusive-
ment par d es pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors d e la conduite à très gran de
vitesse.
 Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à très gran
de vitesse pen dant les
premiers 100 km (60 mi) après le
remplacement d’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression de
gonflage aux con ditions de
con duite.
Pneu avant :
Taille :
120/70 ZR 17M/C(58W)
Fabricant/modèle : PIRELLI/MT60RS
Pneu arrière : Taille :180/55 ZR 17M/C(73W)
Fabricant/modèle : PIRELLI/MT60RS
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
UBJXF0F0.book Page 19 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-20
6
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU33893
Réglage de la gar de du levier
d ’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner le boulon de ré-
glage dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en
tournant le boulon de réglage au levier
d’embrayage à fond dans le sens (a).
2. Desserrer le contre-écrou au carter moteur.
3. Pour augmenter la garde du levier d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
4. Serrer le contre-écrou.

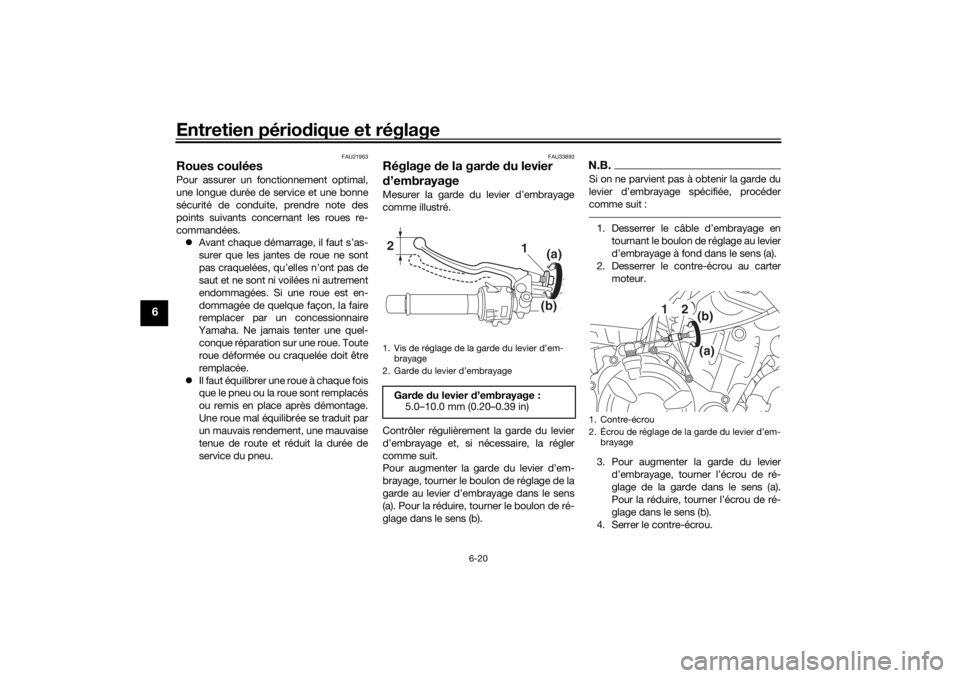

1. Vis de réglage de la garde du levier d’em- brayage
2. Garde du levier d’embrayageGar de du levier d ’embrayage :
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’em-
brayage
1
2
(a)(b)
UBJXF0F0.book Page 20 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-21
6
FAU37914
Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un
concessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d ’air d ans le circuit hy draulique ré duit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle d u véhi-
cule et être la cause d’un acci dent.
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de
frein et à la pédale de frein. Les contacteurs
de feu stop étant des composants du sys-
tème d’antiblocage des roues, ils ne
doivent être réparés que par un conces-
sionnaire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant
le frein. Si une plaquette de frein est usée
au point qu’un indicateur touche presque le

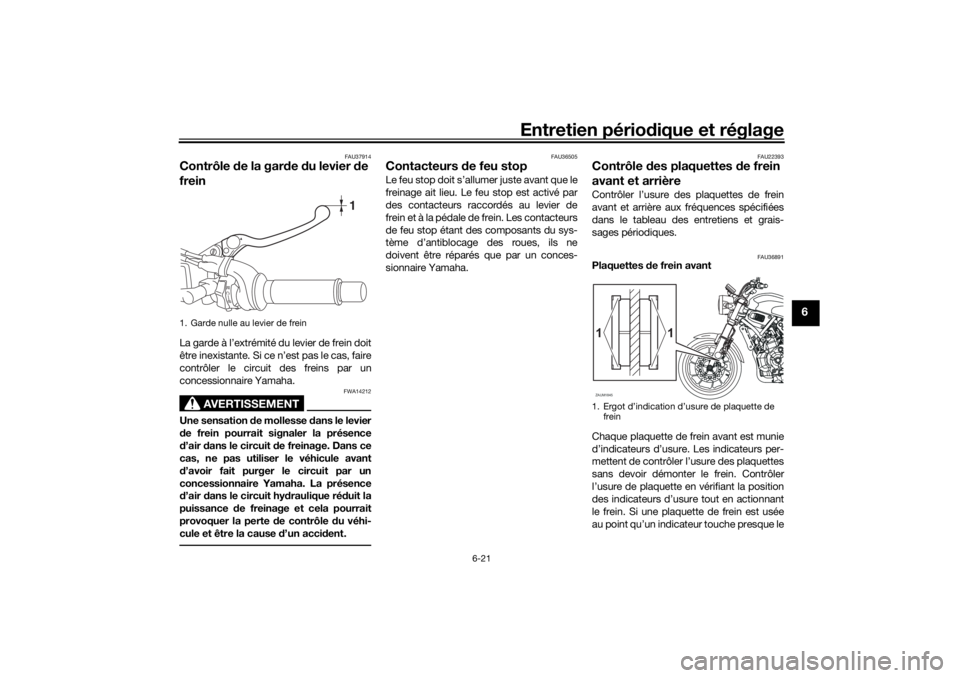

1. Garde nulle au levier de frein
1
1. Ergot d’indication d’usure de plaquette de freinZAUM1845
1
1
UBJXF0F0.book Page 21 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-22
6
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
FAU40262
Contrôle du niveau d u liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
1. Rainure d’indication d’usure de plaquette de
freinZAUM1834
1
1
1. Repère de niveau minimumZAUM1350
1
1. Repère de niveau minimumLiqui de de frein spécifié :
DOT 4ZAUM1376
1
UBJXF0F0.book Page 22 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-23
6
 Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni d es poussières d ans le ré-
servoir de liquid e de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liqui de et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22734
Changement d
u liquide de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.  Joints de frein : tous les 2 ans
 Durites de frein : tous les 4 ans
UBJXF0F0.book Page 23 Friday, December 25, 2020 11:51 AM

Entretien périodique et réglage
6-24
6
FAU22762
Tension de la chaîne d e trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU60046
Contrôle de la tension d e la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Engager le point mort.
3. Appuyer sur la chaîne de transmis-
sion, sous l’extrémité de la protection
de chaîne de transmission.
4. Mesurer la distance A entre la protec- tion de chaîne de transmission et le
centre de la chaîne comme illustré. 5. Si la distance A n’est pas conforme
aux caractéristiques, la corriger
comme suit. ATTENTION : Une
chaîne mal ten due impose des ef-
forts excessifs au moteur et à
d ’autres pièces essentielles, et
risque de sauter ou d e casser. Si la
d istance A est supérieure à
58.0 mm (2.28 in), la chaîne peut en-
d ommager le ca dre, le bras oscil-
lant et d ’autres pièces. Pour éviter
ce problème, veiller à ce que la ten-
sion de la chaîne d e transmission
soit toujours dans les limites spéci-
fiées.
[FCA23070] FAU59921
Réglage d
e la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission. 1. Desserrer le contre-écrou à chaque extrémité du bras oscillant, puis des-
serrer l’écrou d’axe.
2. Pour tendre la chaîne de transmission, tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant.

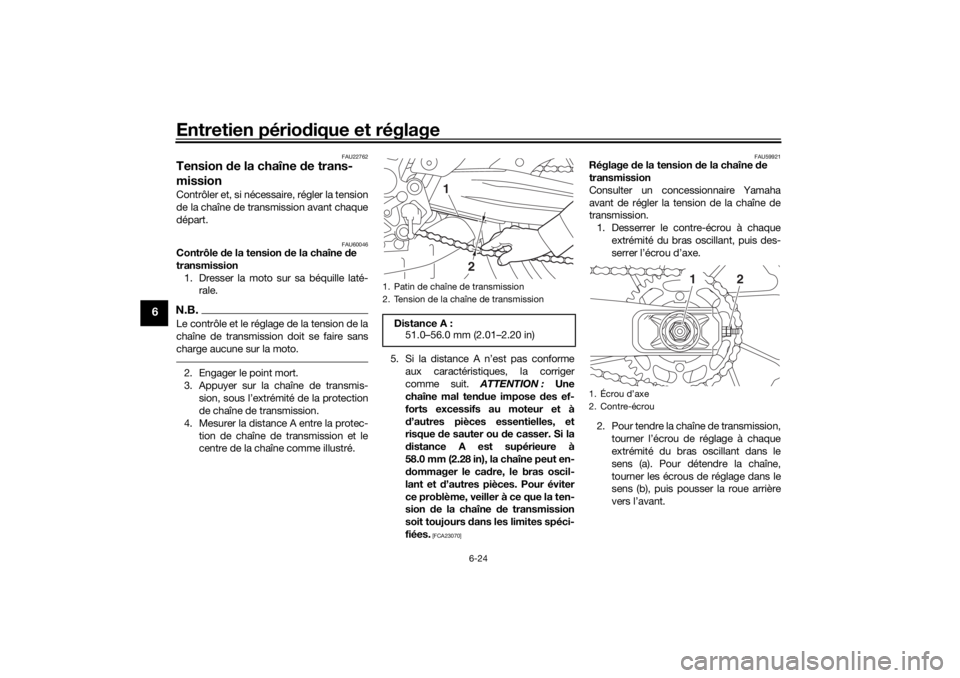

1. Patin de chaîne de transmission
2. Tension de la chaîne de transmissionDistance A :51.0–56.0 mm (2.01–2.20 in)
2
1
1. Écrou d’axe
2. Contre-écrou
2
1
UBJXF0F0.book Page 24 Friday, December 25, 2020 11:51 AM
