Utilizzo e punti importanti relativi alla guida
5-5
1
2
3
456
7
8
9
10
11
12
HAU17214
ParcheggioQuando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
B90-9-H0_1.book 5 ページ 2015年12月16日 水曜日 午後4時56分
Page 52 of 104

6-1
1
2
3
4
56
7
8
9
10
11
12
Manutenzione e regolazione periodiche
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzator e del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.
Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.
Effettuare operazi
oni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso.
Lasciare raffreddare i componenti dei
freni prima di toccarli per evitare possi-bili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qua lificati (se applicabi-
le). I concessionar i Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
B90-9-H0_1.book 1 ページ 2015年12月16日 水曜日 午後4時56分
Page 53 of 104

Manutenzione e regolazione periodiche
6-2
1
2
3
4
567
8
9
10
11
12
HAU39692
Kit attrezziIl kit attrezzi si trova sul fondo della sella.
(Vedere pagina 3-21.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.1. Kit di attrezzi in dotazione
1
B90-9-H0_1.book 2 ページ 2015年12月16日 水曜日 午後4時56分
Page 54 of 104

Manutenzione e regolazione periodiche
6-3
1
2
3
4
56
7
8
9
10
11
12
HAU46862
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni ev idenziate da un asterisco ad un concessionar io Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
HAU46912
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del
carburante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.

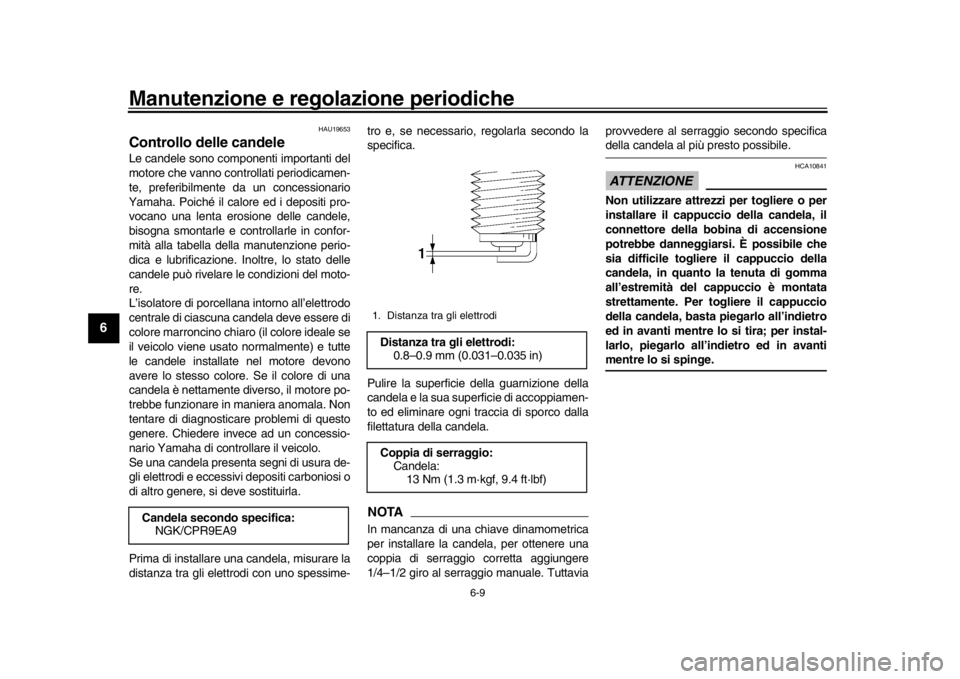

2 *Candele Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi.
3 *Va l vo l e Controllare il gioco valvole.
Regolare. Ogni 40000 km (24000 mi)
4 *Sistema di iniezione
carburante Regolare la si
ncronizzazione.
5 *Sistema di controllo
emissioni
evaporative Controllare che non vi siano danni
al sistema.
Sostituire se necessario.
B90-9-H0_1.book 3 ページ 2015年12月16日 水曜日 午後4時56分
Page 55 of 104

Manutenzione e regolazione periodiche
6-4
1
2
3
4
567
8
9
10
11
12
6 *Sistema
d’induzione aria
Controllare che la valvola
interdizione aria, la valvola a
lamelle ed il tubo non siano
danneggiati.
Sostituire le parti danneggiate, se necessario.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 4 ページ 2015年12月16日 水曜日 午後4時56分
Page 56 of 104

Manutenzione e regolazione periodiche
6-5
1
2
3
4
56
7
8
9
10
11
12
HAU1770M
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento filtrante
2Frizione Controllare il funzionamento.
Regolare.
3 *Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Sostituire le pastiglie dei fr eni. Se consumate fino al limite
4 *Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Sostituire le pastiglie dei fr eni. Se consumate fino al limite
5 *Tu b i f r e n i Controllare se vi sono
fessurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti.
Sostituire. Ogni 4 anni
6 *Liquido freni Cambiare. Ogni 2 anni
7 *Ruote Controllare il disassamento e
danneggiamenti.
8 *Pneumatici Controllare la profondità del
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
9 *Cuscinetti ruote Controllare che i cuscinetti non
siano allentati o danneggiati.
B90-9-H0_1.book 5 ページ 2015年12月16日 水曜日 午後4時56分
Page 57 of 104

Manutenzione e regolazione periodiche
6-6
1
2
3
4
567
8
9
10
11
12
10 *Forcellone Controllare il funzionamento ed
un gioco eccessivo.
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
12 *Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo.
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
13 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente.
14 Perno di rotazione
leva freno Lubrificare con grasso al silicone.
15 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio.
16 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio.
17 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio.
18 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.
19 *Interruttore del
cavalletto laterale Controllare il funzionamento.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 6 ページ 2015年12月16日 水曜日 午後4時56分
Page 58 of 104

Manutenzione e regolazione periodiche
6-7
1
2
3
4
56
7
8
9
10
11
12
20 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
21 *Gruppo
dell’ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.
22 *Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della
sospensione
posteriore Controllare il funzionamento.
23 Olio motore Cambiare.
Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo.
24 Cartuccia del filtro
dell’olio motore
25 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo.
Cambiare liquido refr igerante. Ogni 3 anni
26 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
27 Parti in movimento
e cavi Lubrificare.
28 *Manopola
acceleratore Controllare il funzionamento.
Controllare il gioco della
manopola acceleratore e se
necessario regolarlo.
Lubrificare il cavo e il corpo della manopola.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 7 ページ 2015年12月16日 水曜日 午後4時56分
Page 59 of 104

Manutenzione e regolazione periodiche
6-8
1
2
3
4
567
8
9
10
11
12
HAU18681
NOTA
Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita co n aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’ari a se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni. Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
29*Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio di luce del faro.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 8 ページ 2015年12月16日 水曜日 午後4時56分
Page 60 of 104

Manutenzione e regolazione periodiche
6-9
1
2
3
4
56
7
8
9
10
11
12
HAU19653
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e cont rollarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi
per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica: NGK/CPR9EA9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
B90-9-H0_1.book 9 ページ 2015年12月16日 水曜日 午後4時56分
