YAMAHA XSR 900 2017 Instructieboekje (in Dutch)

1-4
Veiligheidsinformatie
12
3
4
5
6
7
8
9
10
11
12
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of ov erlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.

Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.

Verwijder alle loszittende voorwerpen
van de motorfiets.

Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.

Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).

Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het

1-5
Veiligheidsinformatie
1
2
3
4
5
6
7
8
9
10
11
12
transport schuurplekken op de lak ver-
oorzaken.

Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.

2-1
123
4
5
6
7
8
9
10
11
12
Beschrijving
DAU10411

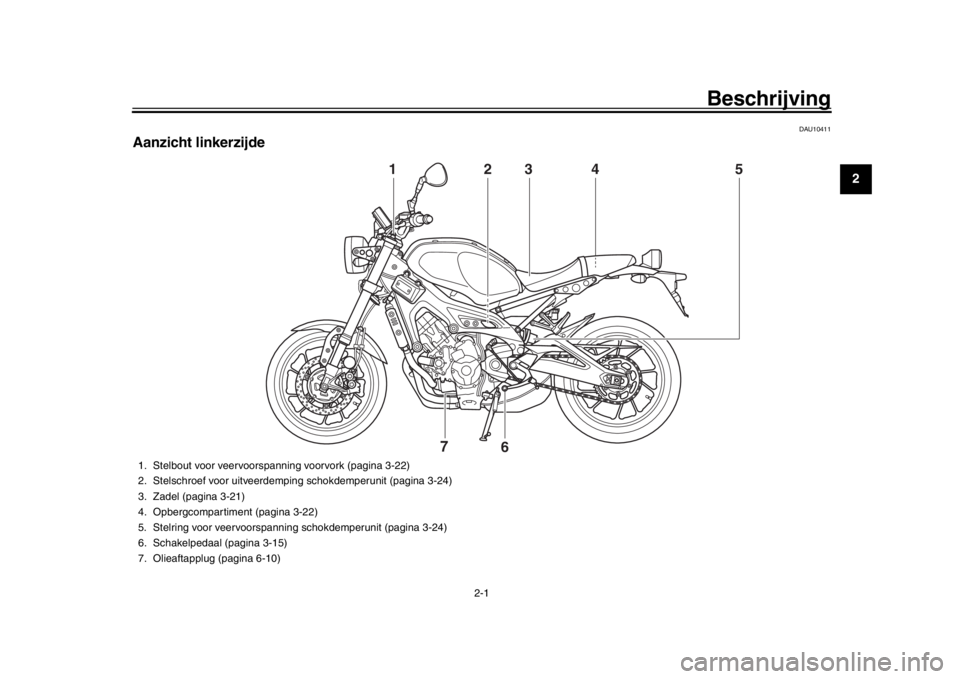

Aanzicht linkerzijde
2
1
3
4
5
6
7
1. Stelbout voor veervoorspanning voorvork (pagina 3-22)
2. Stelschroef voor uitveerdemping schokdemperunit (pagina 3-24)
3. Zadel (pagina 3-21)
4. Opbergcompartiment (pagina 3-22)
5. Stelring voor veervoorspanning schokdemperunit (pagina 3-24)
6. Schakelpedaal (pagina 3-15)
7. Olieaftapplug (pagina 6-10)

Beschrijving
2-2
12
3
4
5
6
7
8
9
10
11
12
DAU10421

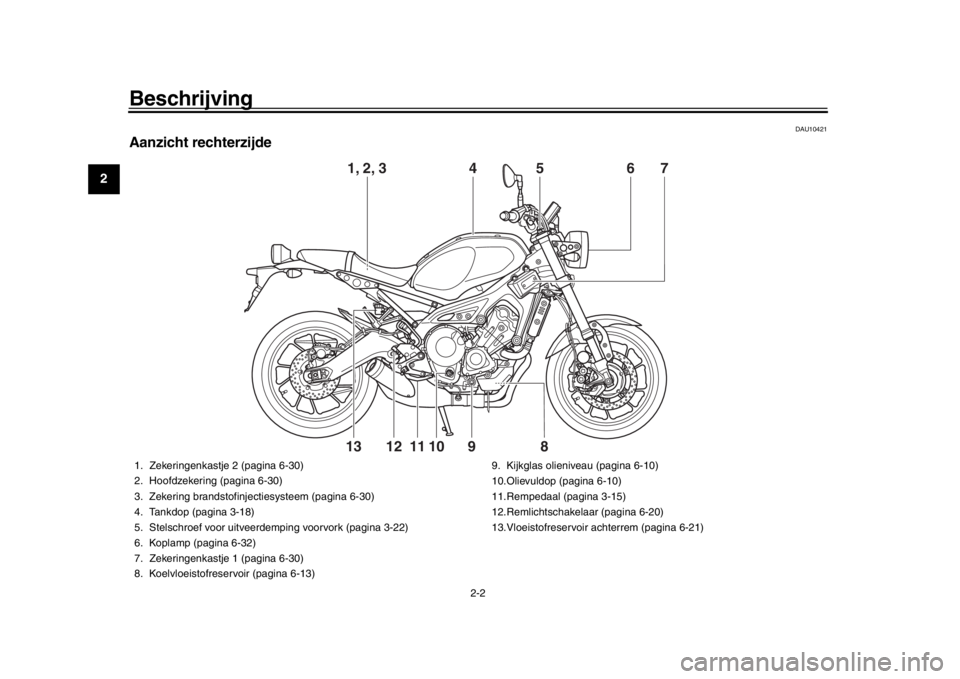

Aanzicht rechterzijde
4
5
6
7
10
9
11
12
8
13 1, 2, 3
1. Zekeringenkastje 2 (pagina 6-30)
2. Hoofdzekering (pagina 6-30)
3. Zekering brandstofinjectiesysteem (pagina 6-30)
4. Tankdop (pagina 3-18)
5. Stelschroef voor uitveer demping voorvork (pagina 3-22)
6. Koplamp (pagina 6-32)
7. Zekeringenkastje 1 (pagina 6-30)
8. Koelvloeistofreservoir (pagina 6-13) 9. Kijkglas olieniveau (pagina 6-10)
10.Olievuldop (pagina 6-10)
11.Rempedaal (pagina 3-15)
12.Remlichtschakelaar (pagina 6-20)
13.Vloeistofreservoir
achterrem (pagina 6-21)

Beschrijving
2-3
123
4
5
6
7
8
9
10
11
12
DAU10431

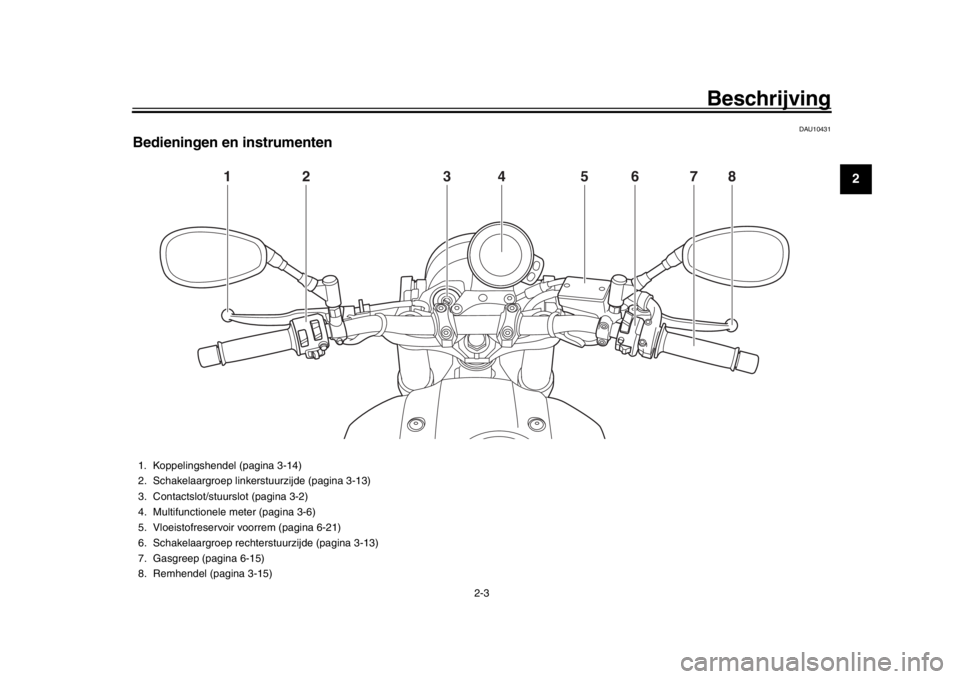

Bedieningen en instrumenten
1
2
5
4
3
6
7
8
1. Koppelingshendel (pagina 3-14)
2. Schakelaargroep linker stuurzijde (pagina 3-13)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctionele meter (pagina 3-6)
5. Vloeistofreservoir voorrem (pagina 6-21)
6. Schakelaargroep rechte rstuurzijde (pagina 3-13)
7. Gasgreep (pagina 6-15)
8. Remhendel (pagina 3-15)

3-1
1
23
4
5
6
7
8
9
10
11
12
Functies van instrumenten en bedieningselementen
DAU10978
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)

twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd

een transponder (die is geïntegreerd in
de codeersleutel)

een startblokkeereenheid

een ECU

een controlelampje van de startblok-
kering (Zie pagina 3-5.) De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822

ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-
daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.

Dompel de sleutels nooit in water.

Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.

Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).

Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.

Plaats nooit zware voorwerpen op
de sleutels.

U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.

U mag het plastic gedeelte van de
sleutels nooit demonteren.

Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.

Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.

Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-nen ze signaalstoring veroorzaken.

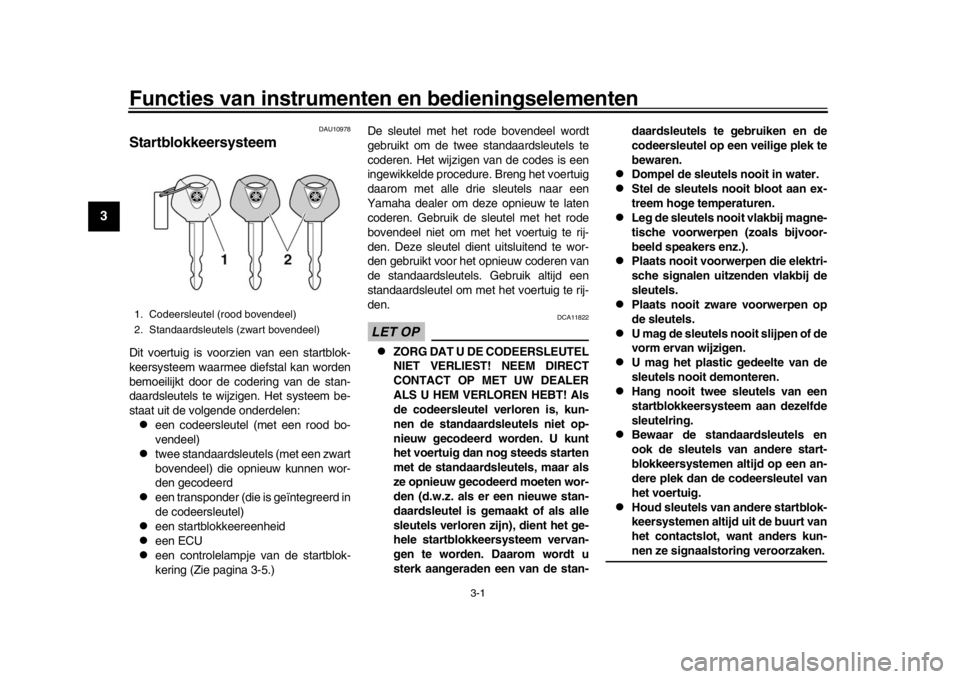

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)

Functies van instrumenten en bedieningselementen
3-2
1
234
5
6
7
8
9
10
11
12
DAU10474

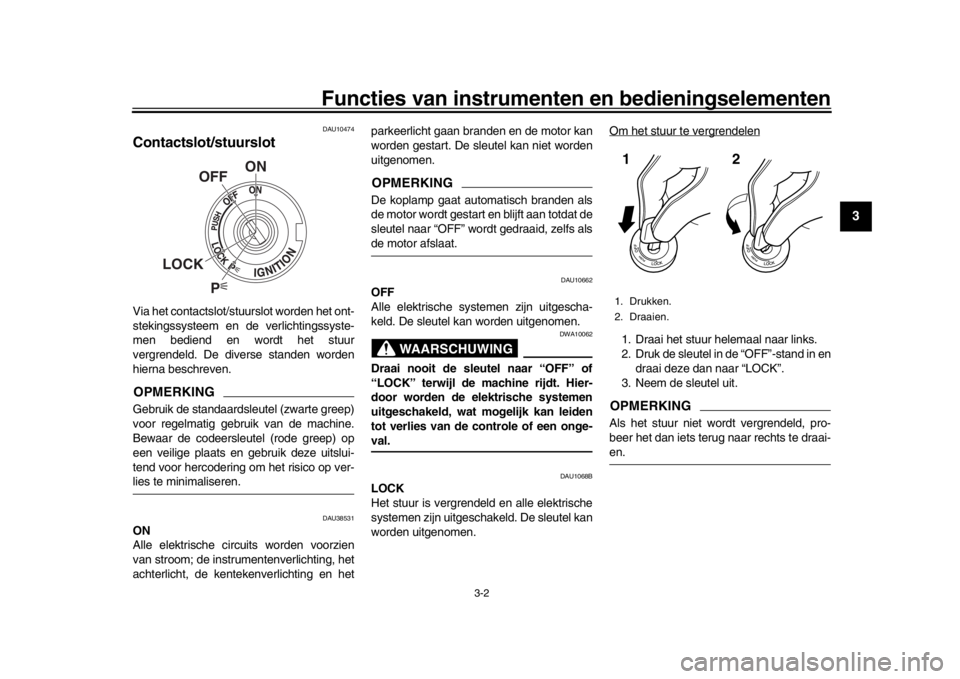

Contactslot/stuurslotVia het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-lies te minimaliseren.
DAU38531
ON
Alle elektrische circ uits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentek enverlichting en het parkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs alsde motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-val.
DAU1068B
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-en.
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.12

Functies van instrumenten en bedieningselementen
3-3
1
23
4
5
6
7
8
9
10
11
12
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU59680
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.LET OP
DCA20760
Als u de alarmverlichting of de richting-
aanwijzers langdurig gebruikt, kan dit deaccu ontladen.
DAU4939C
Controlelampjes en
waarschuwingslampjes
DAU11032
Controlelampjes richtingaanwijzers
“” en “”
Elk controlelampje gaat knipperen wanneer de bijbehorende richtingaanwijzer knippert.
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11257
Waarschuwingslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Als de machine wordt
ingeschakeld, voert
het lampje een circuitcontrole uit (het gaat
enkele seconden branden en dooft dan
weer).
Als het waarschuwingslampje blijft branden
terwijl het olieniveau correct is (pagina
6-10), laat de machine dan controleren door
een Yamaha dealer.OPMERKING
Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij heuvelop of heuvelaf rij-
den of bij plotseling optrekken of af-
remmen. Er is dan echter geen sprake
van een storing.
1. Drukken.
2. Draaien.12
1. Controlelampje tractieregeling “ ”
2. ABS-waarschuwingslampje “ ”
3. Waarschuwingslampje motorstoring “ ”
4. Waarschuwingslampje koelvloeistoftemperatuur “ ”
5. Waarschuwingslampje olieniveau “ ”
6. Controlelampje linker richtingaanwijzers “”
7. Vrijstandcontrolelampje “ ”
8. Controlelampje grootlicht “ ”
9. Controlelampje rechter richtingaanwijzers “”
10.Controlelampje startblokkering “ ”
2
13
4
5
6
7
8
9
10
ABS

Functies van instrumenten en bedieningselementen
3-4
1
234
5
6
7
8
9
10
11
12

Als een storing wordt gedetecteerd,
zal het waarschuwingslampje olieni-
veau doorlopend knipperen. Vraag
een Yamaha dealer de machine tecontroleren.
DAU11447
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.LET OP
DCA10022
Laat de motor niet draaien terwijl dezeoververhit is.OPMERKING
Bij machines met een of meer radiator- koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.

Als de motor oververhit raakt, staan op
pagina 6-38 nadere instructies ver-meld.
DAU73171
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de mo-
tor of een ander rege
lsysteem van de ma-
chine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Als het waarschuwingslampje niet gaat
branden wanneer de sleutel naar “ON”
wordt gedraaid of blijft branden, vraag dan
uw Yamaha dealer om de machine na te
zien.
DAU69891
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat dit waarschuwingslampje branden als de sleu-
tel naar “ON” wordt gedraaid en gaat het uit
zodra met een snelheid van 10 km/h (6 mi/
h) of hoger wordt gereden.
Als het ABS-waarschuwingslampje:

niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid

gaat branden of knipperen tijdens het
rijden

niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-16 voor uitleg over de werking
van het ABS-systeem.)WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
als het waarschuwingslampje tijdens het
rijden gaat branden of knipperen, keert
het remsysteem terug naar conventio-
neel remmen. Als een van de boven-
staande gevallen zich voordoet, of als
het waarschuwingslampje helemaal niet
gaat branden, rij dan extra voorzichtig
om te voorkomen dat de remmen in
ABS

Functies van instrumenten en bedieningselementen
3-5
1
23
4
5
6
7
8
9
10
11
12
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealercontroleren.
DAU73272
Controlelampje tractieregeling “ ”
Tijdens normaal gebruik is dit controlelamp-
je uit. Als de tractieregeling wordt geacti-
veerd, gaat dit controlelampje een paar
seconden knipperen en vervolgens weer
uit.
Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden.
Als de tractieregeling tijdens het rijden
wordt uitgeschakeld, of als er een probleem
wordt gedetecteerd in de tractieregeling,
gaan dit controlelampje en het waarschu-
wingslampje motorstoring branden. (Zie pa-
gina 3-17 voor uitleg ov er de werking van de
tractieregeling.)
DAUM3621
Controlelampje startblokkering “ ”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersyst eem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld. Het elektrisch
circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon knip-
pert, laat de machine dan nazien door een
Yamaha dealer. (Als er een probleem wordt
gedetecteerd in het startblokkeersysteem,
gaat het controlelampje startblokkering in
een patroon knipperen.)
OPMERKINGAls het controlelampje startblokkering knip-
pert in het patroon 5 keer langzaam gevolgd
door 2 keer snel, betreft dit mogelijk een
storing in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het volgen-de.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels. 4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
