YAMAHA XSR 900 2017 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
3-26
1
234
5
6
7
8
9
10
11
12
DAU57950
StartspersysteemHet startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.

Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersy-
steem regelmatig volgens de onderstaande
procedure.

Functies van instrumenten en bedieningselementen
3-27
1
23
4
5
6
7
8
9
10
11
12

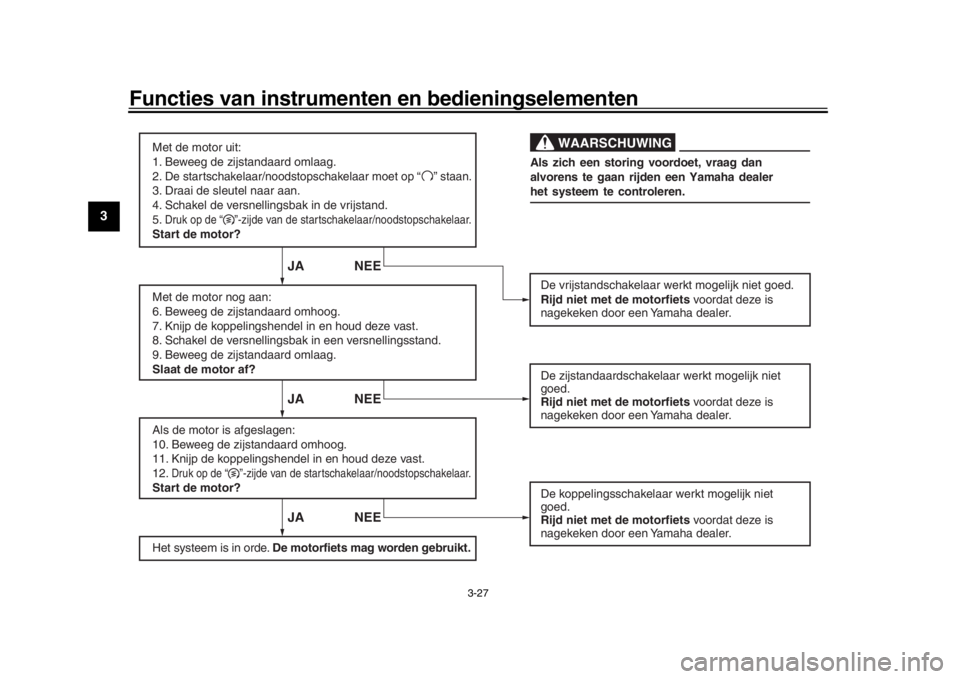

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De startschakelaar/noodstopschakelaar moet op “ ” staan.3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de “ ”-zijde van de startschakelaar/noodstopschakelaar.Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12.
Druk op de “ ”-zijde van de startschakelaar/noodstopschakelaar.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.
WAARSCHUWING

Functies van instrumenten en bedieningselementen
3-28
1
234
5
6
7
8
9
10
11
12
DAU70641
Gelijkstroom kabelstekker voor
accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.

4-1
1
2
34
5
6
7
8
9
10
11
12
Voor uw veiligheid – c ontroles voor het rijden
DAU15599
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-ne dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof Controleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.
Controleer de tankbeluchtingsslang en ov
erloopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluitingen. 3-19, 3-20
Motorolie Controleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie
bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage. 6-10
Koelvloeistof Controleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloei
stof bij tot aan het voorgeschreven
niveau.
Controleer het koelsysteem op lekkage. 6-13
Voorrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 6-20, 6-21

Voor uw veiligheid – controles voor het rijden
4-2
1
2
345
6
7
8
9
10
11
12
Achterrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 6-20, 6-21
Koppeling Controleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag
van de koppelingshendel.
Stel indien nodig bij. 6-18
Gasgreep Controleer of de werking soepel is.
Controleer de vrije slag van de gasgreep.
Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te
stellen en de kabel en het kabelhuis te smeren. 6-15, 6-25
Bedieningskabels Controleer of de werking soepel is.
Smeer indien nodig. 6-24
Aandrijfketting Controleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig. 6-22, 6-24
Wielen en banden Controleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig. 6-16, 6-18
Rem- en schakelpedalen Controleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten. 6-25
Rem- en koppelingshendels Controleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten. 6-26
Zijstandaard Controleer of de werking soepel is.
Smeer indien nodig het scharnierpunt. 6-26
ITEM CONTROLES PAGINA

Voor uw veiligheid – controles voor het rijden
4-3
1
2
34
5
6
7
8
9
10
11
12
Framebevestigingen Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast. —
Instrumenten, verlichting,
signaleringssysteem en
schakelaars Controleer de werking.
Corrigeer indien nodig.
—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-25
ITEM CONTROLES PAGINA

5-1
1
2
3
456
7
8
9
10
11
12
Gebruik en belangrijke rij-informatie
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk eenongeval of letsel tot gevolg.
DAUM3631
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
gaat ook het waarschuwingslampje
motorstoring branden, maar dit is geen
storing. Draai de sleutel naar “OFF” en
dan naar “ON” om het waarschu-
wingslampje uit te zetten. Als u dat niet
doet zal de motor niet starten, ondanks
dat de motor wordt aangezwengeld als
u op de startknop drukt.

een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-knop om de motor opnieuw te starten.
DAU73430
De motor startenDoor het startblokkeringssysteem is starten
alleen mogelijk als aan een van de volgen-
de voorwaarden is voldaan:
De versnellingsbak staat in de vrij-
stand.

De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-26 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de startschakelaar/nood-
stopschakelaar op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
Waarschuwingslampje olieniveau

Waarschuwingslampje koelvloei-
stoftemperatuur

Waarschuwingslampje motorsto-
ring

Controlelampje startblokkering
LET OP
DCA17671
Als de bovengenoemde waarschu-
wings- of controlelampjes niet gaan
branden wanneer de sleutel naar “ON”
wordt gedraaid, of als een waarschu-
wings- of controlelampje niet uitgaat, zie

Gebruik en belangrijke rij-informatie
5-2
1
2
3
45
6
7
8
9
10
11
12
dan pagina 3-3 voor een controle van het
circuit van het betreffende waarschu-wings- of controlelampje. Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.LET OP
DCA17682
Als het ABS-waarschuwingslampje niet
gaat branden en weer uitgaat zoals hier-
boven beschreven, zie dan pagina 3-3
voor een controle van het circuit van hetwaarschuwingslampje.2. Schakel de versnellingsbak in de vrij- stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door de schakelaar naar “ ” te schuiven.
Als de motor niet wil starten, laat dan
de startschakelaar /noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere start-
poging moet zo kort mogelijk duren om
de accu te sparen. Laat de startmotor
nooit langer dan 10 seconden achter-
een draaien.
LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!
DAU16673
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-getrokken.1. Schakelpedaal
2. Vrijstand
1
N
2 3 4
5 6
1
2

Gebruik en belangrijke rij-informatie5-3
1
2
3
456
7
8
9
10
11
12
LET OP
DCA10261

Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.

Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-len.
DAU16811
Tips voor een zuinig
brandstofverbruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.

Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.

Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16842
InrijperiodeDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5600 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie worden ver-
verst en moet de o liefilterpatroon of het
oliefilterelement worden vervan-
gen.
[DCA10303]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6800 tpm
achtereen draaien.

Gebruik en belangrijke rij-informatie
5-4
1
2
3
45
6
7
8
9
10
11
12
1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.LET OP
DCA10311

Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.

Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312

De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.

Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.

Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-den kunnen vatten.
