YAMAHA XSR 900 2020 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-22
1
2
3
4
567
8
9
10
11
12
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.

Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.

Pas op en zorg dat tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-te remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha dealer om een inspectie alvorens verder te
rijden.
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar

Remslangen: elke 4 jaar
BAE-9-D1.book 22 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-23
1
2
3
4
56
7
8
9
10
11
12
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU2277G
Aandrijfketting controleren op spanning 1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond. 4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
LET OP: Een onjuiste ket-
tingspanning leidt tot overbelas-
ting van de motor en andere
essentiële onderdelen van de ma-
chine en kan resulteren in over-
slaan of breken van de ketting.
Als de spanning van de aandrijf-
ketting meer dan 25.0 mm (0.98
in) bedraagt, kan de ketting het
frame, de achterbrug en andere
delen beschadigen. Houd om dit
te voorkomen de kettingspan-
ning binnen de gespecificeerde
waarden.
[DCA17791]
DAU57971
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
1. Spanning aandrijfketting
1
Spanning aandrijfketting:5.0–15.0 mm (0.20–0.59 in)
1. Wielasmoer
2. Borgmoer
2
1
BAE-9-D1.book 23 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-24
1
2
3
4
567
8
9
10
11
12
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens en inkeping aan beide zijden
van de achterbrug om zeker te zijn dat bei-
de kettingspanners dezelfde positie heb-ben. 3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23026
Aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-bieden is gereden.
1. Reinig de aandrijfketting met petrole- um en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11112]
1. Stelbout spanning aandrijfketting
(a)(b)
1
1. Inkeping
2. Uitlijnmerktekens
3. AandrijfkettingspannerAanhaalmomenten: Wielasmoer:150 N·m (15 kgf·m, 111 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
BAE-9-D1.book 24 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-25
1
2
3
4
56
7
8
9
10
11
12
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gasgreep en gaskabelDe werking van de
gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpedalenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Rempedaal
Aanbevolen smeermiddel: Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
BAE-9-D1.book 25 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-26
1
2
3
4
567
8
9
10
11
12
Schakelpedaal
DAU23144
Rem- en koppelingshendels
controleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel Koppelingshendel
Aanbevolen smeermiddel: Lithiumvet
Aanbevolen smeermiddelen:Remhendel:Siliconenvet
Koppelingshendel:
Lithiumvet
BAE-9-D1.book 26 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-27
1
2
3
4
56
7
8
9
10
11
12
DAU89100
Zijstandaard controleren en
smerenDe werking van de zi jstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke on- dergrond en houd deze rechtop.
WAARSCHUWING! Ondersteun
de machine zorgvu ldig om omval-
len en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk het stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel: Molybdeenvet
Aanbevolen smeermiddel: Lithiumvet
BAE-9-D1.book 27 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-28
1
2
3
4
567
8
9
10
11
12
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repa reren of te contro-leren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie pagina 6-36.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
BAE-9-D1.book 28 ページ ２０１９年８月２８日　水曜日　午後１時３７分

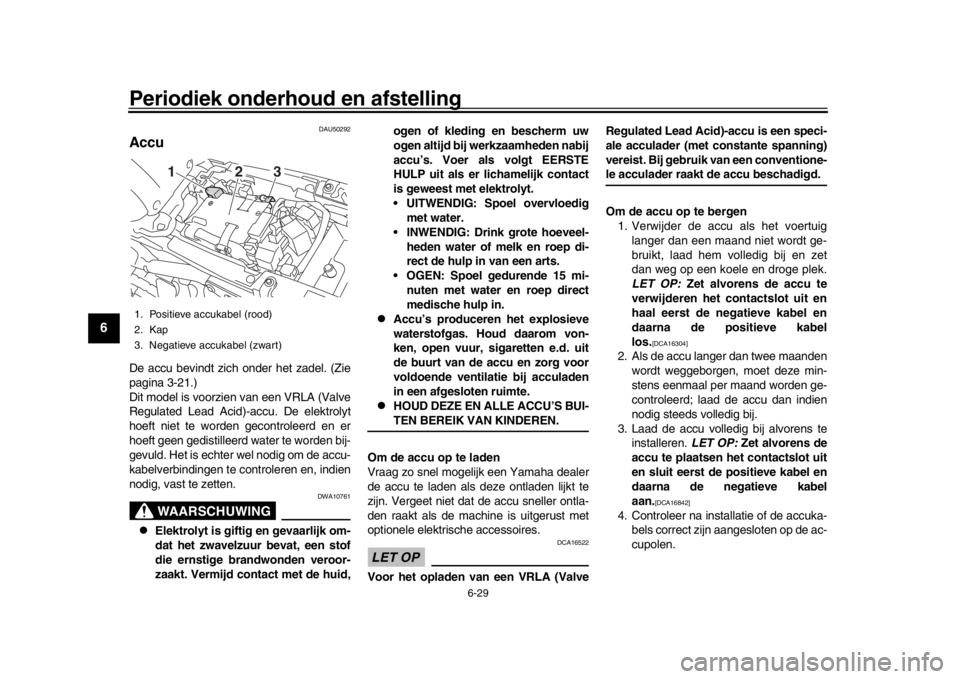

Periodiek onderhoud en afstelling
6-29
1
2
3
4
56
7
8
9
10
11
12
DAU50292
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-21.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid, ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Zet alvorens de accu te
verwijderen het contactslot uit en
haal eerst de negatieve kabel en
daarna de positieve kabel
los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst de positieve kabel en
daarna de negatieve kabel
aan.
[DCA16842]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.
1. Positieve accukabel (rood)
2. Kap
3. Negatieve accukabel (zwart)
2
13
BAE-9-D1.book 29 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-30
1
2
3
4
567
8
9
10
11
12
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU73340

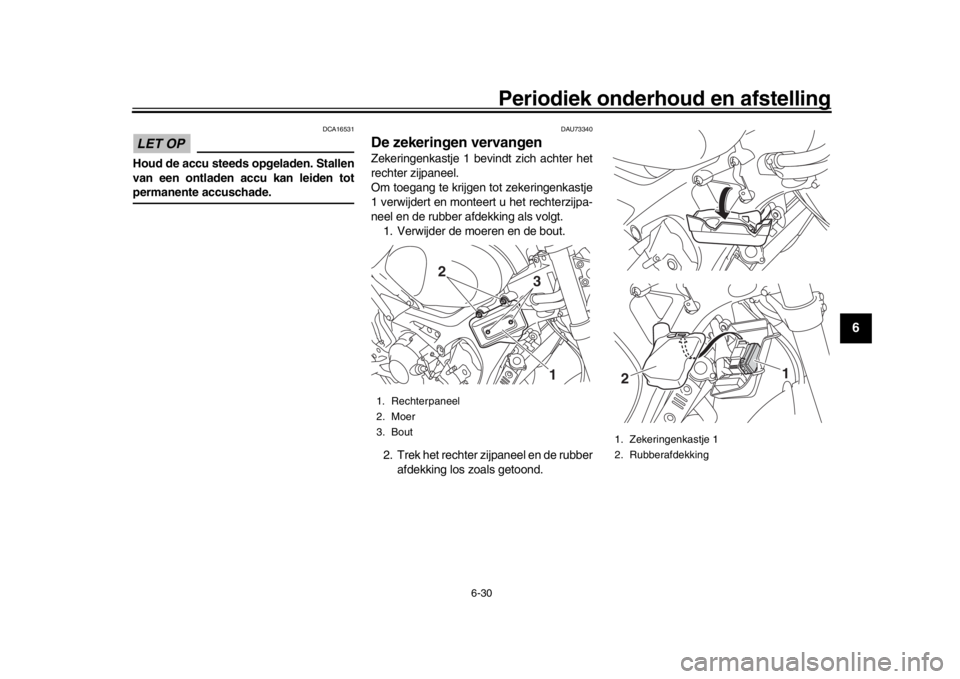

De zekeringen vervangenZekeringenkastje 1 bevindt zich achter het
rechter zijpaneel.
Om toegang te krijgen tot zekeringenkastje
1 verwijdert en monteert u het rechterzijpa-
neel en de rubber afdekking als volgt. 1. Verwijder de moeren en de bout.
2. Trek het rechter zijpaneel en de rubber afdekking los zoals getoond.1. Rechterpaneel
2. Moer
3. Bout
1
3
2
1. Zekeringenkastje 1
2. Rubberafdekking
1
2
BAE-9-D1.book 30 ページ ２０１９年８月２８日　水曜日　午後１時３７分

Periodiek onderhoud en afstelling
6-31
1
2
3
4
56
7
8
9
10
11
12
3. Plaats het paneel en de rubber afdek- king in de oorspronkelijke positie.
4. Plaats de moeren en de bout.
De hoofdzekering, de zekering van het
brandstofinspuitsysteem en zekeringen-
kastje 2 bevinden zich onder het zadel. (Zie
pagina 3-21.)
OPMERKINGOm toegang te krijgen tot de zekering van
het brandstofinspuitsysteem verwijdert u de
kap van het startmotorrelais door deze om-hoog te trekken.

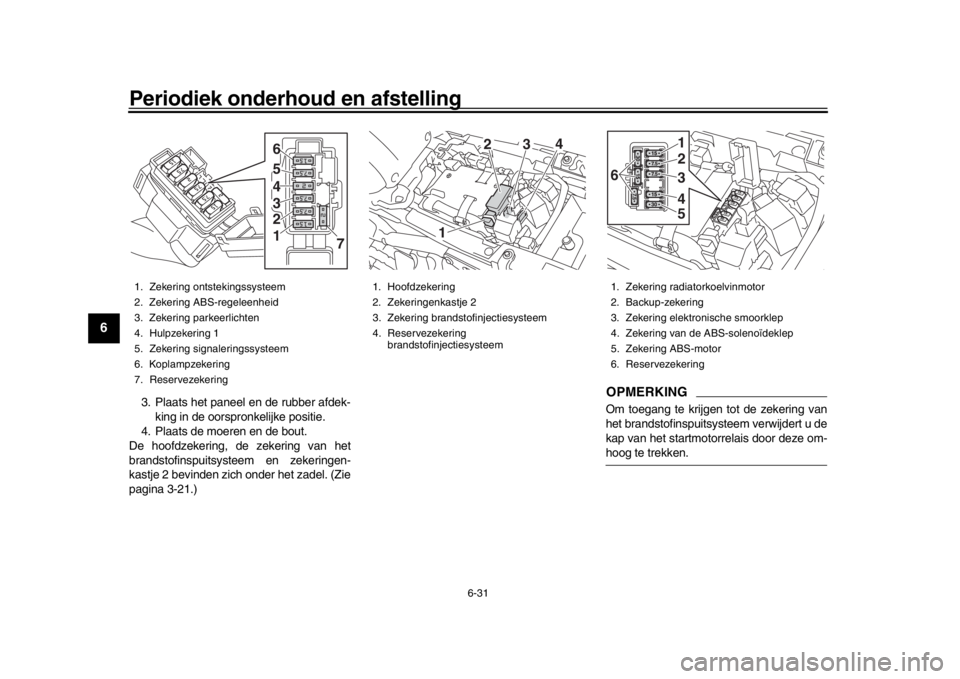

1. Zekering ontstekingssysteem
2. Zekering ABS-regeleenheid
3. Zekering parkeerlichten
4. Hulpzekering 1
5. Zekering signaleringssysteem
6. Koplampzekering
7. Reservezekering
7
1 2 3 4 5 6
1. Hoofdzekering
2. Zekeringenkastje 2
3. Zekering brandstofinjectiesysteem
4. Reservezekering brandstofinjectiesysteem
2
1 3
4
1. Zekering radiatorkoelvinmotor
2. Backup-zekering
3. Zekering elektronische smoorklep
4. Zekering van de ABS-solenoïdeklep
5. Zekering ABS-motor
6. Reservezekering
15
1515
1
2
34
5
6
BAE-9-D1.book 31 ページ ２０１９年８月２８日　水曜日　午後１時３７分
