Functies van instrumenten en bedieningselementen
3-26
1
234
5
6
7
8
9
10
11
12
DAU44895
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is ingetrok-
ken en de zijstandaard is opgeklapt. Het
schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING
Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
Zie pagina’s 3-2 en 3-12 voor informa-
tie over de bediening van de schake-laar.
BAE-9-D1.book 26 ページ 2019年8月28日 水曜日 午後1時37分
Page 42 of 100
Functies van instrumenten en bedieningselementen
3-27
1
23
4
5
6
7
8
9
10
11
12

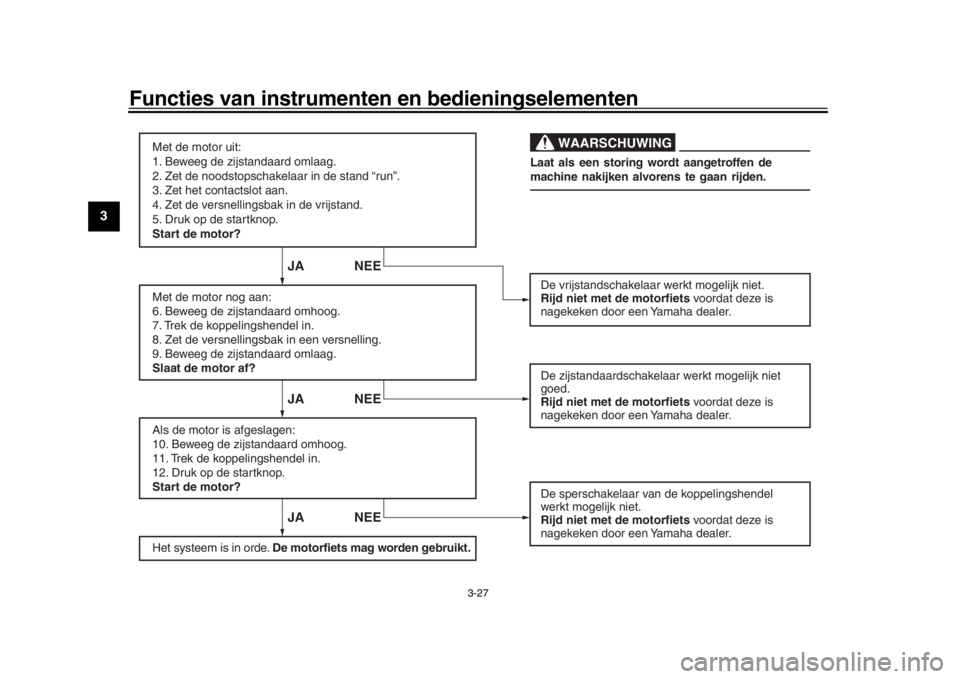

JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
BAE-9-D1.book 27 ページ 2019年8月28日 水曜日 午後1時37分
Page 43 of 100
4-1
1
2
345
6
7
8
9
10
11
12
Voor uw veiligheid – controles voor het rijden
DAU15599
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en p rocedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-ne dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof Controleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.
Controleer de tankbeluchtingsslang en overloopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluitingen. 3-18, 3-20
Motorolie Controleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage. 6-10
Koelvloeistof Controleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloei
stof bij tot aan het voorgeschreven
niveau.
Controleer het koelsysteem op lekkage. 6-13
Voorrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 6-20, 6-21
BAE-9-D1.book 1 ページ 2019年8月28日 水曜日 午後1時37分
Page 44 of 100
Voor uw veiligheid – controles voor het rijden
4-2
1
2
34
5
6
7
8
9
10
11
12
Achterrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 6-20, 6-21
Koppeling Controleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij. 6-19
Gasgreep Controleer of de werking soepel is.
Controleer de vrije slag van de gasgreep.
Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te
stellen en de kabel en het kabelhuis te smeren. 6-15, 6-25
Bedieningskabels Controleer of de werking soepel is.
Smeer indien nodig. 6-25
Aandrijfketting Controleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig. 6-23, 6-24
Wielen en banden Controleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig. 6-16, 6-18
Rem- en schakelpedalen Controleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten. 6-25
Rem- en koppelingshendels Controleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten. 6-26
Zijstandaard Controleer of de werking soepel is.
Smeer indien nodig het scharnierpunt. 6-27
ITEM CONTROLES PAGINA
BAE-9-D1.book 2 ページ 2019年8月28日 水曜日 午後1時37分
Page 45 of 100
Voor uw veiligheid – controles voor het rijden
4-3
1
2
345
6
7
8
9
10
11
12
Framebevestigingen Controleer of alle moeren, bouten
en schroeven stevig zijn vastgezet.
Zet indien nodig vast. —
Instrumenten, verlichting,
signaleringssysteem en
schakelaars Controleer de werking.
Corrigeer indien nodig.
—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-25
ITEM CONTROLES PAGINA
BAE-9-D1.book 3 ページ 2019年8月28日 水曜日 午後1時37分
Page 46 of 100
5-1
1
2
3
45
6
7
8
9
10
11
12
Gebruik en belangri jke rij-informatie
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk eenongeval of letsel tot gevolg.
DAU16842
InrijperiodeDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5600 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie worden ver-
verst en moet de oliefilterpatroon of het
oliefilterelement worden vervan-
gen.
[DCA10303]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6800 tpm
achtereen draaien. 1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
Voer het toerental
niet zover op dat
de toerenteller in de rode zone wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
BAE-9-D1.book 1 ページ 2019年8月28日 水曜日 午後1時37分
Page 47 of 100
Gebruik en belangrijke rij-informatie5-2
1
2
3
456
7
8
9
10
11
12
DAU86590
De motor startenHet startspersysteem staat starten toe wan-
neer:
de versnellingsbak in de vrijstand staat
of
de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is opge-
klapt en de koppelingshendel is inge-
trokken.
Om de motor te starten
1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 3-3.)OPMERKING
Start de motor niet als het waarschu-
wingslampje motorstoring of het waar-
schuwingslampje olieniveau blijft
branden.
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h (6mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealerom de machine te controleren.
3. Schakel de versnellingsbak in de vrij- stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startknop los als de motor start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de knop
drukt om de accuspanning weer te la-
ten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!
DAUM3632
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor. Deze sensor
stopt de motor als de machine kantelt.
In dat geval gaat ook het waarschu-
wingslampje motorstoring branden,
maar dit is geen storing. Schakel de
machinevoeding uit en vervolgens
weer in om het waarschuwingslampje
uit te zetten. Wanneer u dit niet, doet
zal de motor niet aanslaan, ook al pro-
beert de startmotor de motor op gang
te brengen na het indrukken van de
startknop.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-knop om de motor opnieuw te starten.
BAE-9-D1.book 2 ページ 2019年8月28日 水曜日 午後1時37分
Page 48 of 100
Gebruik en belangrijke rij-informatie
5-3
1
2
3
45
6
7
8
9
10
11
12
DAU16674
SchakelenDoor de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand ( )
te schakelen, drukt u het schakelpedaal en-
kele malen in totdat het einde van de slag is
bereikt, en trekt u het vervolgens iets om-hoog.
LET OP
DCA10261
Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.
Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-len.
DAU16811
Tips voor een zuinig
brandstofverbruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
1. Schakelstanden
2. Schakelpedaal
1 2 3 4
5 6
N
1
2
BAE-9-D1.book 3 ページ 2019年8月28日 水曜日 午後1時37分
Page 49 of 100
Gebruik en belangrijke rij-informatie5-4
1
2
3
456
7
8
9
10
11
12
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-den kunnen vatten.
BAE-9-D1.book 4 ページ 2019年8月28日 水曜日 午後1時37分
Page 50 of 100
6-1
1
2
3
4
56
7
8
9
10
11
12
Periodiek onderhoud en afstelling
DAU17246
Door periodiek inspec ties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekki ng tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. He t is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhouddan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de motor af tenzij anders aangegeven.
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-formatie over koolmonoxide.WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens dezeaan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een ju
iste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-onderhoud
apart gegroepeerd. Dit onderhoud vereist
gespecialiseerde gegevens, kennis en ge-
reedschap. Onderhoud, vervanging, of re-
paratie van emissiecontroleapparatuur en
-systemen kan door elke gecertificeerde re-
parateur worden uitgev oerd (indien van toe-
passing). Yamaha dealers beschikken over
de training en het gereedschap om dit on-
derhoud uit te voeren.
BAE-9-D1.book 1 ページ 2019年8月28日 水曜日 午後1時37分
