4. Si l’huile moteur atteint le repère de ni- veau minimum ou passe en dessous,
déposer le bouchon de remplissage
d’huile moteur et ajouter de l’huile.
5. Vérifier le joint torique du bouchon de
remplissage de l’huile moteur. Rem-
placer si nécessaire.
6. Remettre le bouchon de remplissage de l’huile moteur en place.
Changement de l’huile moteur (et du
filtre) 1. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes pour réchauffer
l’huile, puis arrêter le moteur.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée. 3. Retirer le bouchon de remplissage de
l’huile moteur, puis le boulon de vi-
dange de l’huile moteur et le joint.
N.B.Sauter les étapes 4–6 si l’on ne procède
pas au remplacement de la cartouche dufiltre à huile.
4. Déposer la cartouche du filtre à huile à l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
5. Enduire le joint torique de la cartouche du filtre à huile neuve d’une fine
couche d’huile moteur propre.
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21
1. Vis de vidange d’huile moteur
2. Joint
21
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
BAE-9-F1.book 11 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-12
1
2
3
4
56
7
8
9
10
11
12
N.B.S’assurer que le joint torique est bien logédans son siège. 6. Mettre la cartouche de filtre à huile neuve en place, puis la serrer au
couple spécifié. 7. Remettre le boulon de vidange de
l’huile moteur et un joint neuf en place,
puis serrer le boulon au couple spéci-
fié.
8. Verser la quantité spécifiée d’huile re- commandé dans le carter moteur.
N.B.L’utilisation d’un entonnoir est recomman-dée.
9. Après avoir vérifié le joint torique du bouchon de remplissage de l’huile mo-
teur, reposer le bouchon.N.B.Essuyer toute huile répandue avant de dé-marrer le moteur.
10. Mettre le moteur en marche, le laisser tourner au ralenti et vérifier l’absence
de fuites d’huile.
N.B.En présence de fuites d’huile qu’il n’est pas
possible d’éliminer, faire contrôler le véhi-cule.
11. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile une dernière
fois. ATTENTION: Ne pas utiliser le
véhicule avant de s’être assuré que
le niveau d’huile est suffi-
sant.
[FCA10012]
1. Joint torique
1. Clé dynamométrique
1
Couple de serrage : Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage : Vis de vidange de l’huile moteur :
43 N·m (4.3 kgf·m, 32 lb·ft)
BAE-9-F1.book 12 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-13
1
2
3
4
567
8
9
10
11
12
FAU85450
Pourquoi YamalubeL’huile YAMALUBE est un produit
YAMAHA d’origine, fruit de la passion et de
la conviction des ingénieurs que l’huile est
une composante moteur liquide importante.
Nous formons des équipes spécialisées
dans les domaines du génie mécanique, de
la chimie, de l’électronique et des essais sur
piste, afin de leur faire concevoir à la fois le
moteur et l’huile qu’il utilisera. Les huiles
Yamalube bénéficient des qualités de l’huile
de base et d’une proportion idéale d’additifs
afin de garantir la conformité de l’huile finale
à nos normes de rendement. Les huiles mi-
nérales, semi-synthétiques et synthétiques
Yamalube ont, par conséquent, leurs
propres caractères et valeurs. Grâce à l’ex-
périence acquise par Yamaha au cours de
nombreuses années consacrées à la re-
cherche et au développement d’huile de-
puis les années 1960, l’huile Yamalube est
le meilleur choix pour votre moteur
Yamaha.
FAUS1203
Liquide de refroidissementLe niveau de liquide de refroidissement doit
être contrôlé régulièrement. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le
tableau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à
l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-port 1 : 1.
FAU20097
Contrôle du niveau
Étant donné que le niveau du liquide de re-
froidissement varie en fonction de la tempé-
rature du moteur, vérifier que le moteur est froid.
1. Garer le véhicule sur une surface de
niveau.
2. Le véhicule étant à la verticale, contrô- ler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion. AVERTISSEMENT!
Retirer uniquement le bouchon du
vase d’expansion. Ne jamais es-
sayer de retirer le bouchon du radia-
teur tant que le moteur est
chaud.
[FWA15162]
Liquide de refroidissement recom-
mandé : Liquide de refroidissement YAMALUBE
Quantité de liquide de refroidisse-
ment : Vase d’expansion (repère de niveau
max) :0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) : 1.93 L (2.04 US qt, 1.70 Imp.qt)
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
21
3
BAE-9-F1.book 13 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-14
1
2
3
4
56
7
8
9
10
11
12
4. Ajouter un liquide de refroidissement jusqu’au repère de niveau maximum.
ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses propriétés au liquide
de refroidisse-
ment.
[FCA10473]
5. Remettre le bouchon du vase d’expan- sion en place.
FAU33032
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382] FAU36765
Élément du filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Confier le remplacement de
l’élément du filtre à air à un concessionnaire
Yamaha.
1. Bouchon du vase d’expansion
1
BAE-9-F1.book 14 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-15
1
2
3
4
567
8
9
10
11
12
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
FAU21386
Contrôle de la garde de la
poignée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences s pécifiées dans le ta-
bleau des entretiens. Un mauvais
ajustement des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de soupape
chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cetentretien.
Régime de ralenti du moteur :
1100–1300 tr/mn

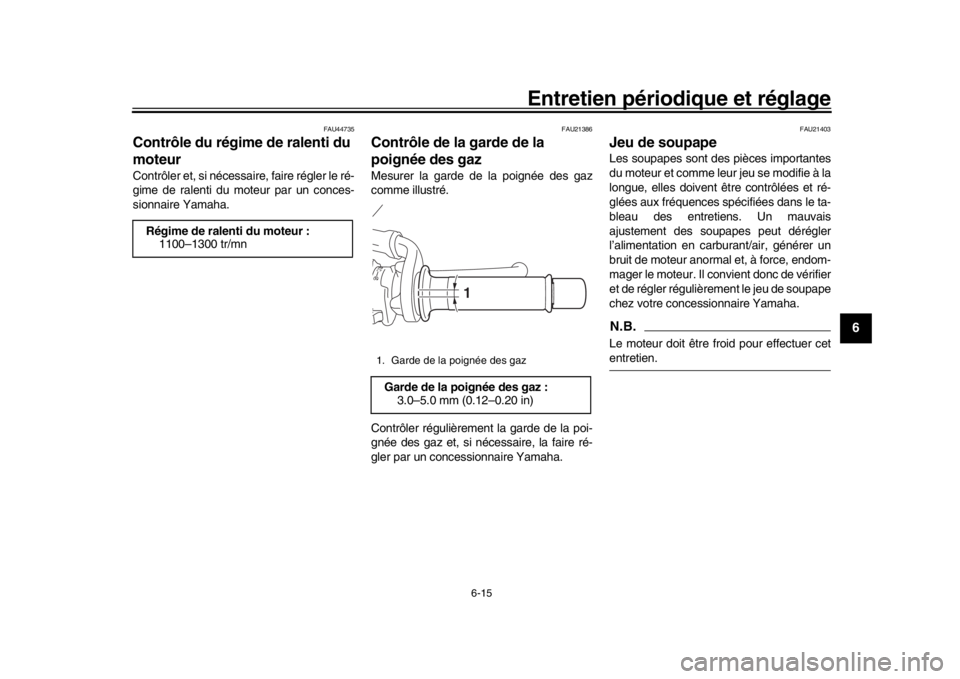

1. Garde de la poignée des gazGarde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
BAE-9-F1.book 15 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-16
1
2
3
4
56
7
8
9
10
11
12
FAU64412
PneusLes pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des acces-soires approuvés pour ce modèle.
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident. Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
Pression de gonflage à froid :
1 personne :Avant : 250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
2 personnes :
Avant : 250 kPa (2.50 kgf/cm2, 36 psi)
Arrière :
290 kPa (2.90 kgf/cm2, 42 psi)
Charge maximale : Véhicule :
170 kg (375 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pilote,
du passager, du chargement et de
tous les accessoires.

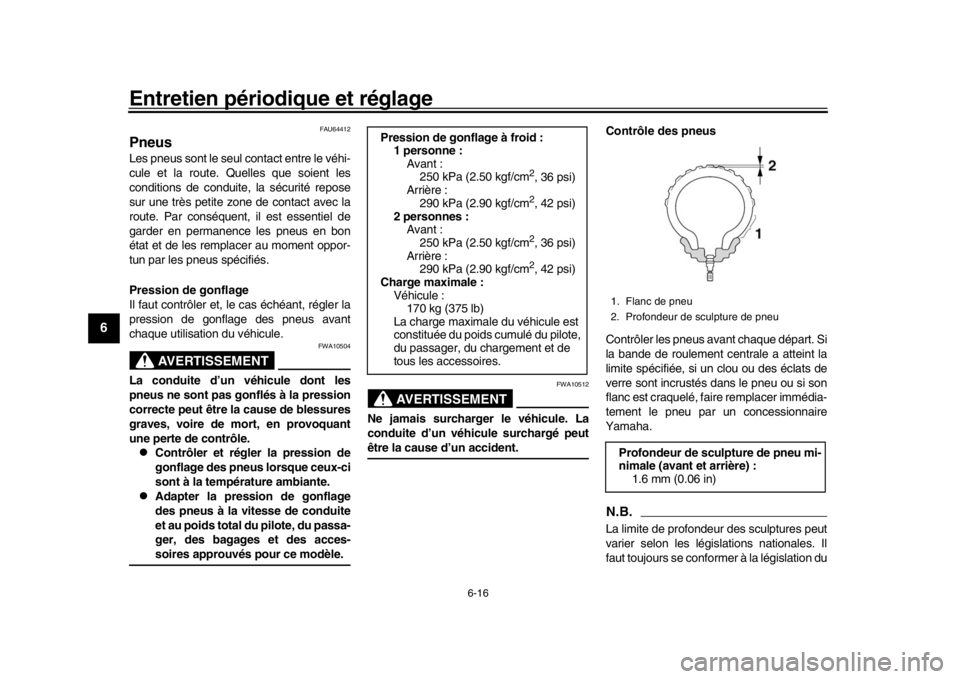

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
BAE-9-F1.book 16 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-17
1
2
3
4
567
8
9
10
11
12
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques. Renseignements sur les pneus

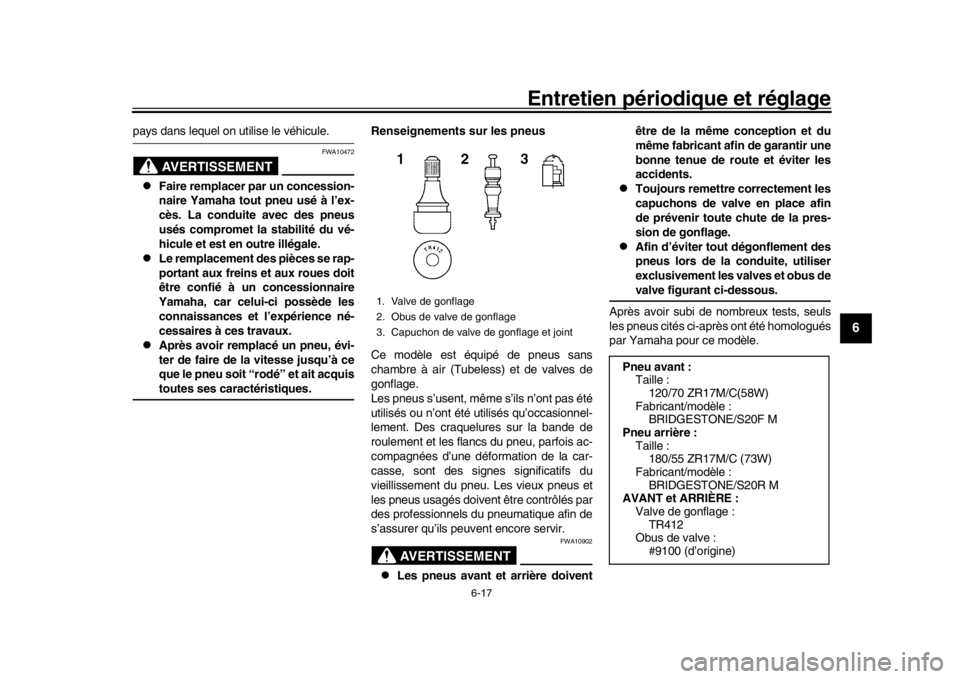

Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902

Les pneus avant et arrière doivent être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus devalve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha pour ce modèle.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant : Taille :
120/70 ZR17M/C(58W)
Fabricant/modèle : BRIDGESTONE/S20F M
Pneu arrière : Taille :180/55 ZR17M/C (73W)
Fabricant/modèle : BRIDGESTONE/S20R M
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
BAE-9-F1.book 17 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-18
1
2
3
4
56
7
8
9
10
11
12
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur prof it de ces pneus, il
convient de respecter les consignes qui
suivent.
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légè rement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions deconduite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22083
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde dans le sens (a). P our la réduire, tour-
ner la vis de réglage dans le sens (b).1. Vis de réglage de la garde du levier d’embrayage
2. Garde du levier d’embrayageGarde du levier d’embrayage : 10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)
BAE-9-F1.book 18 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-19
1
2
3
4
567
8
9
10
11
12
N.B.Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-brayage par un concessionnaire Yamaha.
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un accident.

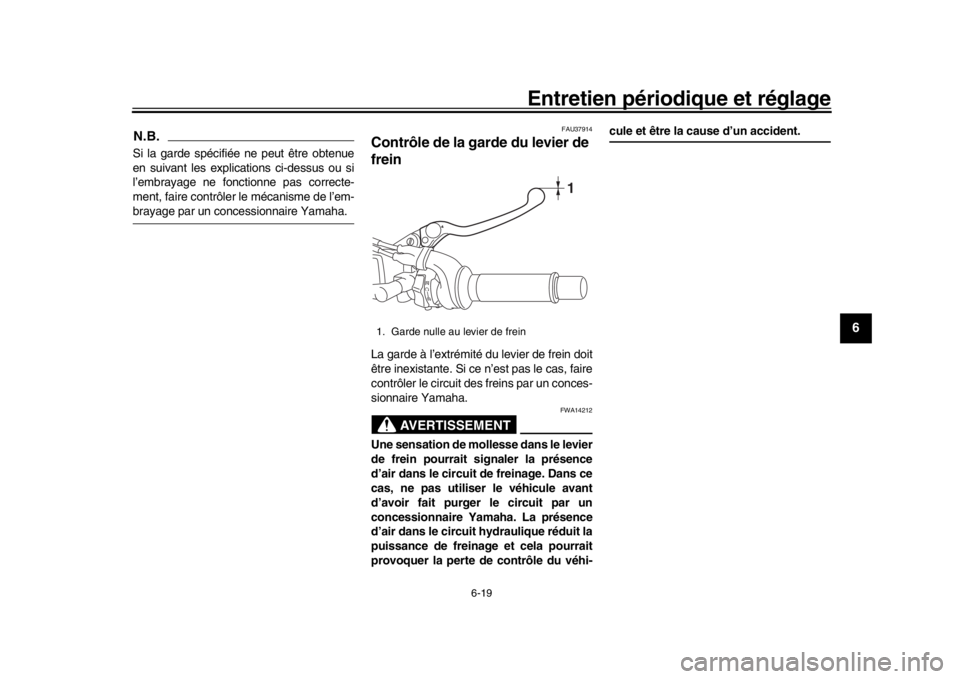

1. Garde nulle au levier de frein
1
BAE-9-F1.book 19 ページ ２０１９年８月２８日　水曜日　午前１０時５９分

Entretien périodique et réglage
6-20
1
2
3
4
56
7
8
9
10
11
12
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de frein
et à la pédale de frein. Les contacteurs de
feu stop étant des composants du système
d’antiblocage des roues, ils ne doivent être
réparés que par un concessionnaire
Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque le disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.

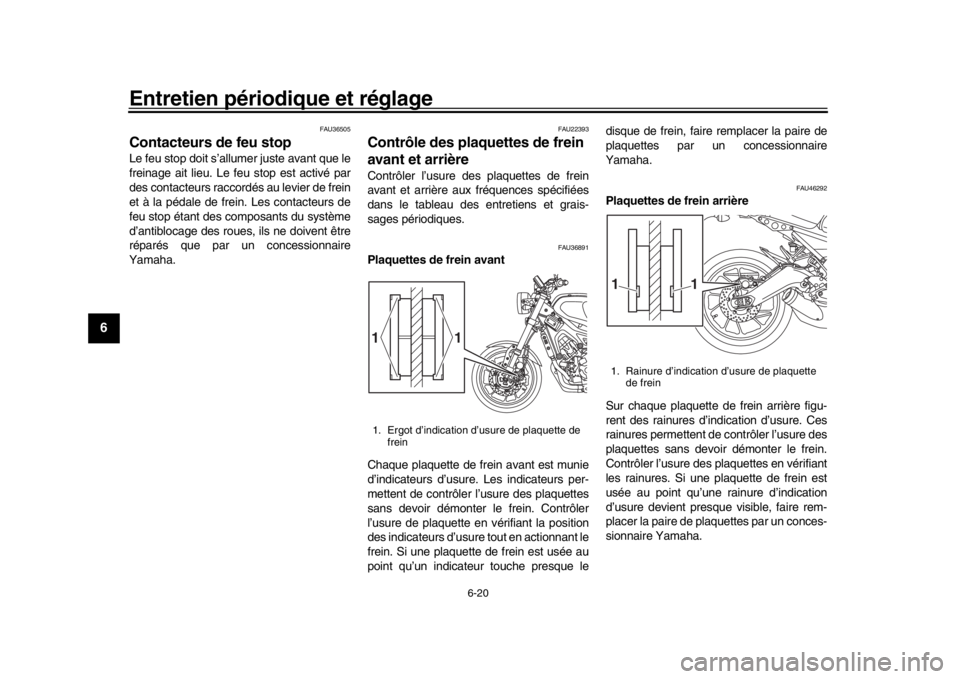

1. Ergot d’indication d’usure de plaquette de
frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1
1
BAE-9-F1.book 20 ページ ２０１９年８月２８日　水曜日　午前１０時５９分
