ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46861
N.B.●
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
●
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
●
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation de car-
burant S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. √√√√√
2 *Bougies Contrôler l’état.
Nettoyer et corriger l’écartement
des électrodes. √√
Remplacer. √√
3 *Soupapes Contrôler le jeu aux soupapes.
Régler.
Tous les 40000 km (24000 mi)
4 *Système d’injection
de carburant Régler la synchronisation.
√√√√√√
5 *Tube et du pot
d’échappement Contrôler le serrage du ou des
colliers à vis. √√√√√
U23PF3F0.book Page 3 Monday, July 16, 2012 3:24 PM
Page 62 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU1770F
Entretiens périodiques et fréquences de graissage N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Élément du filtre à
air
Remplacer.
√
2 *Embrayage Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√
3 *Frein avant Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. √√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
Contrôler le cheminement et les colliers. √√√√√
Remplacer. Tous les 4 ans
6 *Liquide de frein Remplacer. Tous les 2 ans
7 *Roues Contrôler le voile, le serrage des
rayons et l’état.
Resserrer les rayons si néces- saire. Après les premiers 1000 km (600 mi), puis tous les 5000 km (3000 mi) par la
suite.
U23PF3F0.book Page 4 Monday, July 16, 2012 3:24 PM
Page 63 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
8*Pneus Contrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. √√√√√
9 *Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
10 *Bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. √√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
11 *Roulements de di-
rection S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
12 *Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe de pivot de le-
vier de frein
Lubrifier à la graisse silicone.
√√√√√
14 Axe de pivot de pé-
dale de frein Lubrifier à la graisse à base de
savon au lithium. √√√√√
15 Axe de pivot de le-
vier d’embrayage Lubrifier à la graisse silicone.
√√√√√
16 Axe de pivot de sé-
lecteur au pied Lubrifier à la graisse à base de
savon au lithium. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PF3F0.book Page 5 Monday, July 16, 2012 3:24 PM
Page 64 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
17Béquille latérale,
béquille centrale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur de
béquille latérale
Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combiné ressort-
amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
21 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière
Contrôler le fonctionnement.
√√√√
22 Huile moteur Changer.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. √√√√√√
23 Cartouche du filtre
à huile moteur Remplacer.
√√√
24 *Circuit de refroidis-
sement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U23PF3F0.book Page 6 Monday, July 16, 2012 3:24 PM
Page 65 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU36771
N.B.●
Filtre à air L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le v éhicule est utilisé dans des zones très poussiéreuses ou humides.
●
Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres -cylindres et des étriers de frein, du maître-cylindre et du ré cep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
25 Huile de couple co-
nique arrière Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. √√ √
Changer. √√√
26 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles Lubrifier.
√√√√√
28 *Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PF3F0.book Page 7 Monday, July 16, 2012 3:24 PM
Page 66 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U23PF3F0.book Page 8 Monday, July 16, 2012 3:24 PM
Page 67 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18781
Dépose et repose des carénages Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les carénages illustrés. Se réfé-
rer à cette section à chaque fois qu’il faut
déposer ou reposer un carénage.
FAU49532
Carénage A
Dépose du carénageRetirer les vis à serrage rapide, puis retirer
le carénage en procédant comme illustré.
Mise en place du carénage1. Loger les languettes du carénagedans les orifices correspondants du
carénage B, comme illustré. 2. Reposer les vis à serrage rapide.
FAU49520
Carénage B
Dépose du carénage1. Déposer le carénage A.
2. Retirer les vis et les rivets démonta-
bles, puis retirer le carénage.

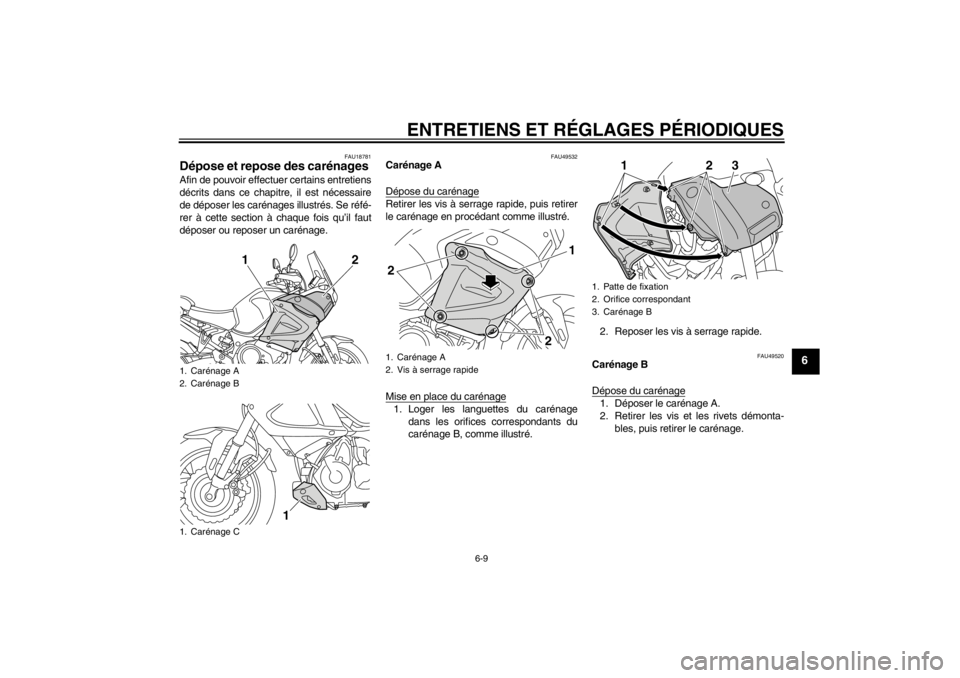

1. Carénage A
2. Carénage B
1. Carénage C
1
2
1
1. Carénage A
2. Vis à serrage rapide2
2
1
1. Patte de fixation
2. Orifice correspondant
3. Carénage B
12
3
U23PF3F0.book Page 9 Monday, July 16, 2012 3:24 PM
Page 68 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Mise en place du carénage1. Remettre le carénage en place, puisreposer les vis et les rivets démonta-
bles.
2. Reposer le carénage A.
FAU49550
Carénage C
Dépose du carénageDéposer le carénage après avoir retiré les
vis et les écrous.
Mise en place du carénage
Remettre le carénage à sa place, puis repo-
ser les vis et les écrous.

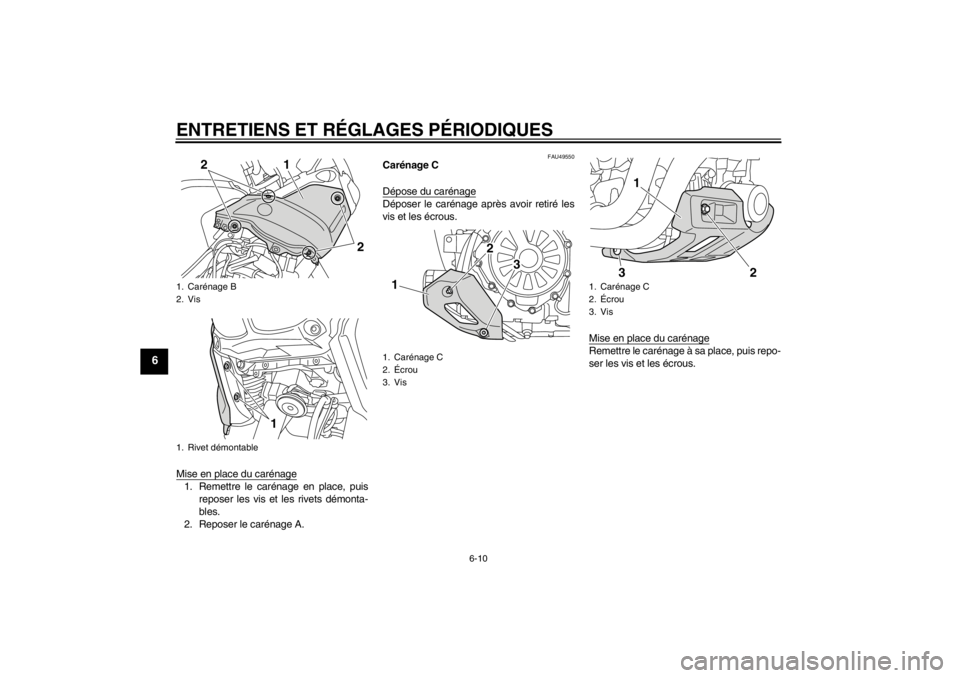

1. Carénage B
2. Vis
1. Rivet démontable
2
1
2
1
1. Carénage C
2. Écrou
3. Vis
2
3
1
1. Carénage C
2. Écrou
3. Vis
12
3
U23PF3F0.book Page 10 Monday, July 16, 2012 3:24 PM
Page 69 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
FAU19652
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de 1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deux
sens.
Bougie spécifiée :
NGK/CPR8EB9

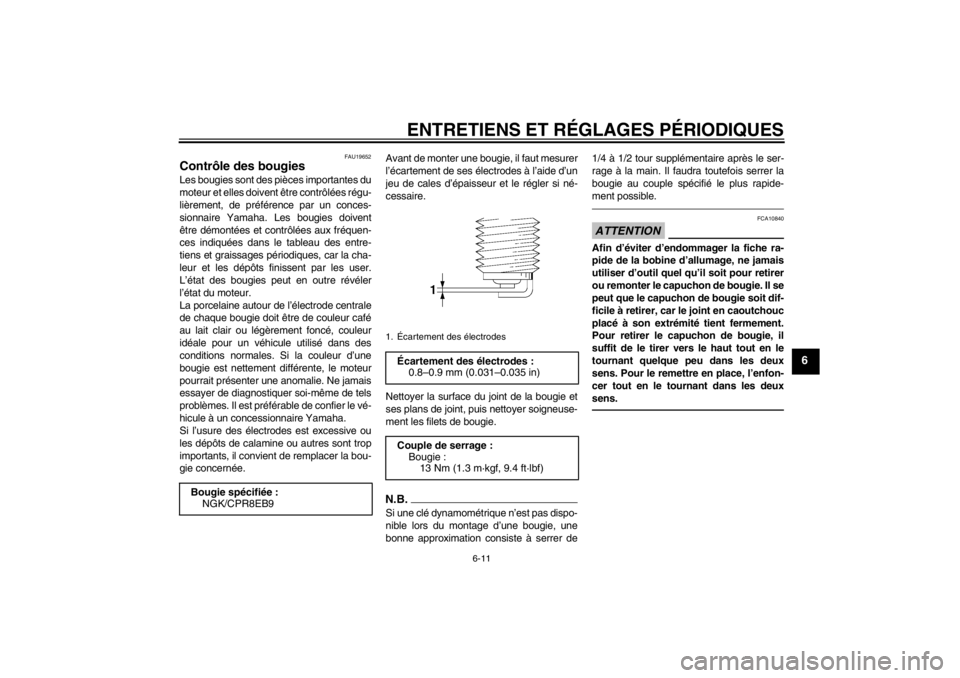

1. Écartement des électrodes
Écartement des électrodes :0.8–0.9 mm (0.031–0.035 in)
Couple de serrage : Bougie :13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U23PF3F0.book Page 11 Monday, July 16, 2012 3:24 PM
Page 70 of 110

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU49503
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.

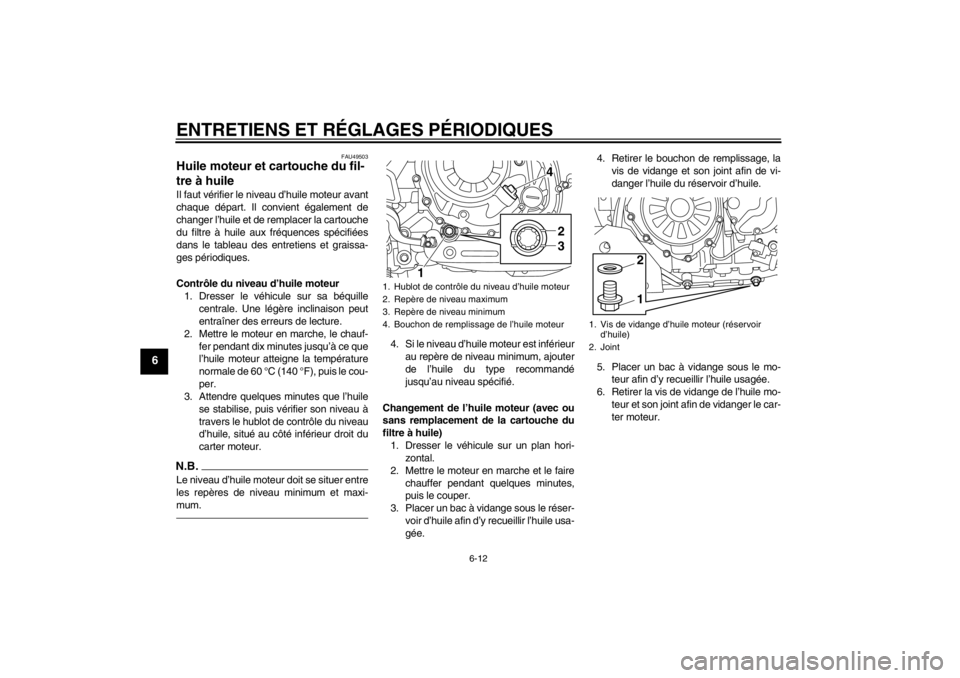

Contrôle du niveau d’huile moteur1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le chauf- fer pendant dix minutes jusqu’à ce que
l’huile moteur atteigne la température
normale de 60 °C (140 °F), puis le cou-
per.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur droit du
carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieurau repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le réser- voir d’huile afin d’y recueillir l’huile usa-
gée. 4. Retirer le bouchon de remplissage, la
vis de vidange et son joint afin de vi-
danger l’huile du réservoir d’huile.
5. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
6. Retirer la vis de vidange de l’huile mo- teur et son joint afin de vidanger le car-
ter moteur.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage de l’huile moteur
42
3
1
1. Vis de vidange d’huile moteur (réservoir d’huile)
2. Joint
12
U23PF3F0.book Page 12 Monday, July 16, 2012 3:24 PM
