YAMAHA XT1200Z 2014 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU36773
NOTAFiltro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com ar comprimido para evitar danos.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Manutenção da embraiagem e travões hidráulicos
• Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
• Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.26 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
27 Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
28 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
29 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2BSP0P0.book Page 7 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
• Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejamdanificados.
U2BSP0P0.book Page 8 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18782
Remoção e instalação das care-
nagensAs carenagens ilustradas têm de ser retira-
das para se efectuarem alguns dos traba-
lhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem.
PAU55960

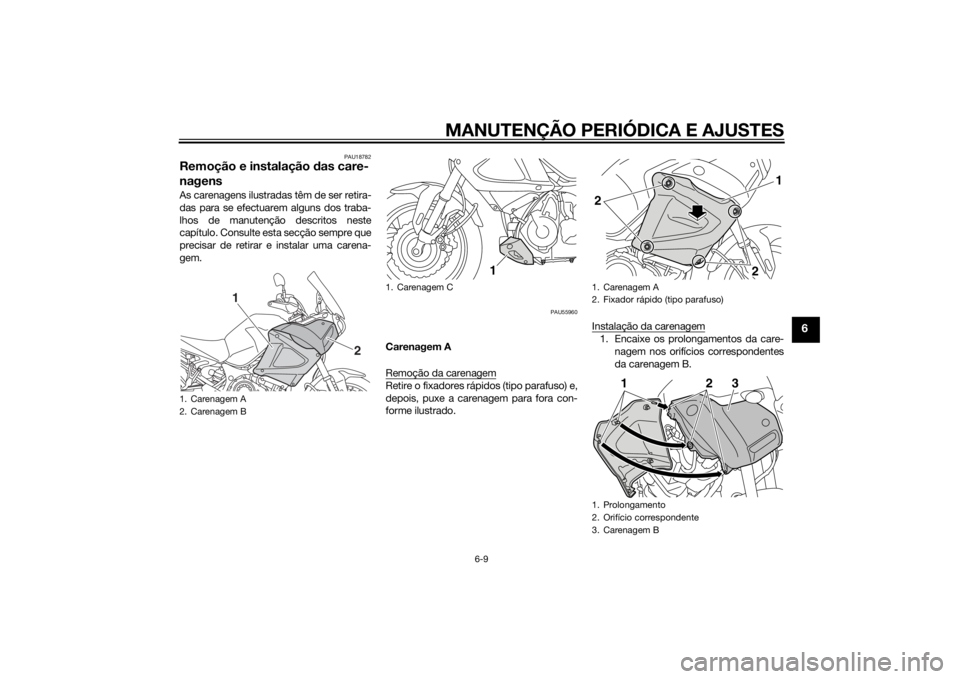

Carenagem A
Remoção da carenagemRetire o fixadores rápidos (tipo parafuso) e,
depois, puxe a carenagem para fora con-
forme ilustrado. Instalação da carenagem
1. Encaixe os prolongamentos da care-
nagem nos orifícios correspondentes
da carenagem B.
1. Carenagem A
2. Carenagem B
1
2
1. Carenagem C
1
1. Carenagem A
2. Fixador rápido (tipo parafuso)
1. Prolongamento
2. Orifício correspondente
3. Carenagem B2
2
1
12
3
U2BSP0P0.book Page 9 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
2. Instale os fixadores rápidos (tipo para-fuso).
Carenagem B
Remoção da carenagem1. Retire a carenagem A.
2. Retire as cavilhas e os fixadores rápi- dos e, depois, puxe a carenagem para
fora.
Instalação da carenagem
1. Coloque a carenagem na posição ori-ginal e, depois, instale as cavilhas e os
fixadores rápidos.
2. Instale a carenagem A.
Carenagem C
Remoção da carenagemRetire as cavilhas e as porcas e, depois, re-
mova a carenagem.
Instalação da carenagem
Coloque a carenagem na posição original
e, depois, instale as cavilhas e as porcas.

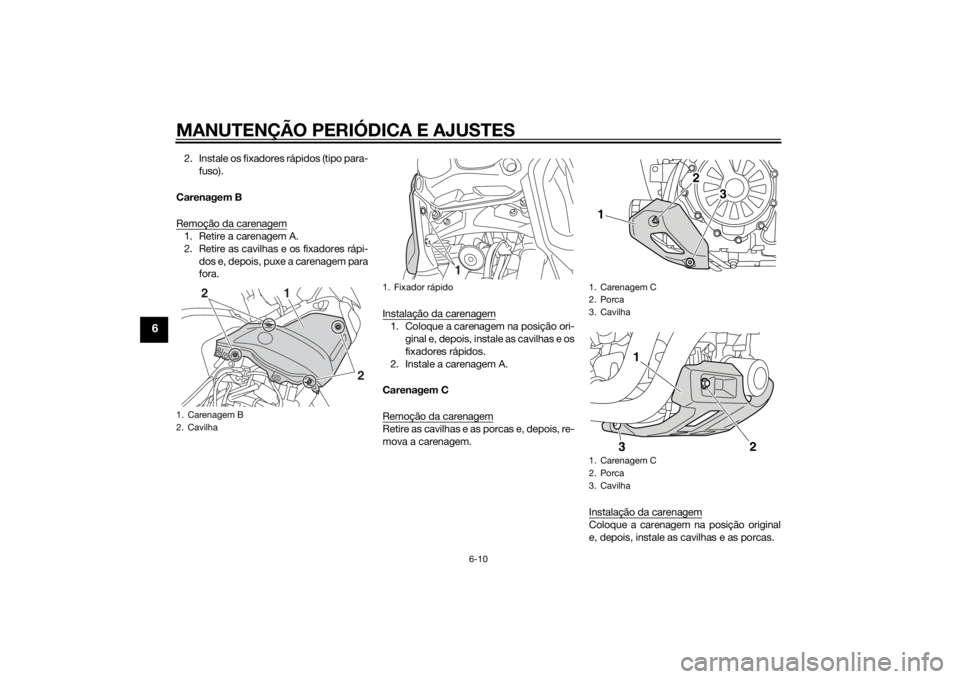

1. Carenagem B
2. Cavilha
2
1
2
1. Fixador rápido
1
1. Carenagem C
2. Porca
3. Cavilha
1. Carenagem C
2. Porca
3. Cavilha
2
3
1
1
2
3
U2BSP0P0.book Page 10 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctro-
do central de cada vela de ignição deve
apresentar uma cor acastanhada entre mé-
dia a leve (a cor ideal quando o veículo é
conduzido normalmente), e todas as velas
de ignição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa
da vela de ignição, caso
contrário o acopla dor da bobina de igni-
ção po de ser d anifica do. Po derá ser d ifí-
cil retirar a tampa da vela de ignição,
uma vez que o ve dante de borracha do
rebor do da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta ro dá-la para a frente e para trás
enquan do puxa a mesma para fora; para
a instalar, ro de-a para a frente e para
trás enquanto a empurra para dentro.
Vela de ignição especifica da:
NGK/CPR8EB9

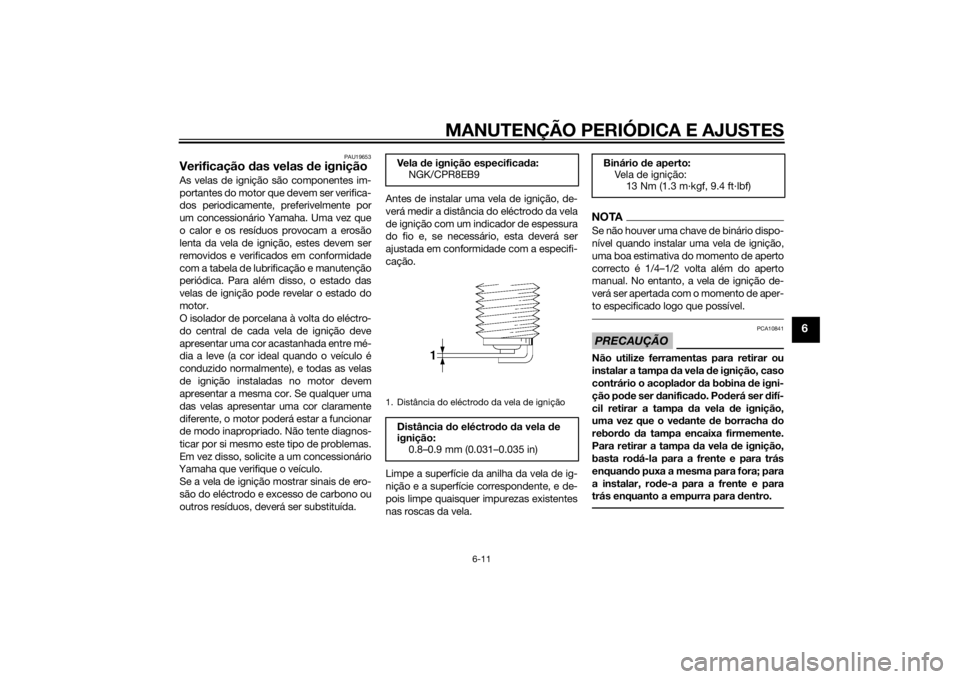

1. Distância do eléctrodo da vela de ignição
Distância do eléctrod o da vela d e
ignição:
0.8–0.9 mm (0.031–0.035 in)
Binário d e aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2BSP0P0.book Page 11 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAU58600
Óleo do motor e cartucho do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante dez minutos
até o óleo do motor ter atingido uma
temperatura normal de 60 °C (140 °F)
e, depois, desligue o motor.
3. Aguarde alguns minutos até que o óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixoda marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo do motor (com ou sem
substituição do cartucho do filtro d e
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do depósito de óleo
para recolher o óleo usado. 4. Retire a tampa de enchimento de
óleo, a cavilha de drenagem e a res-
petiva anilha, para drenar o óleo do
depósito de óleo.
5. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
6. Retire a cavilha de drenagem de óleo
do motor e a respetiva anilha para

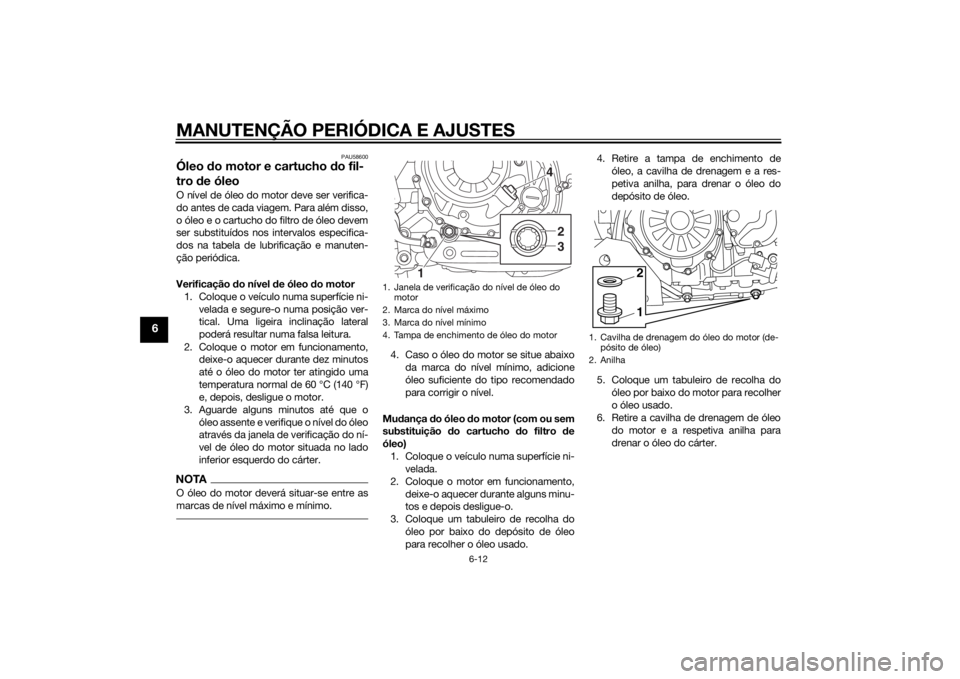

drenar o óleo do cárter.1. Janela de verificação do nível de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
4. Tampa de enchimento de óleo do motor
42
3
1
1. Cavilha de drenagem do óleo do motor (de- pósito de óleo)
2. Anilha
12
U2BSP0P0.book Page 12 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
NOTAIgnore os passos 7–11 se não desejar
substituir o cartucho do filtro de óleo.7. Retire a carenagem C. (Consulte a pá-gina 6-9.)
8. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.9. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.10. Instale o novo cartucho do filtro de óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.

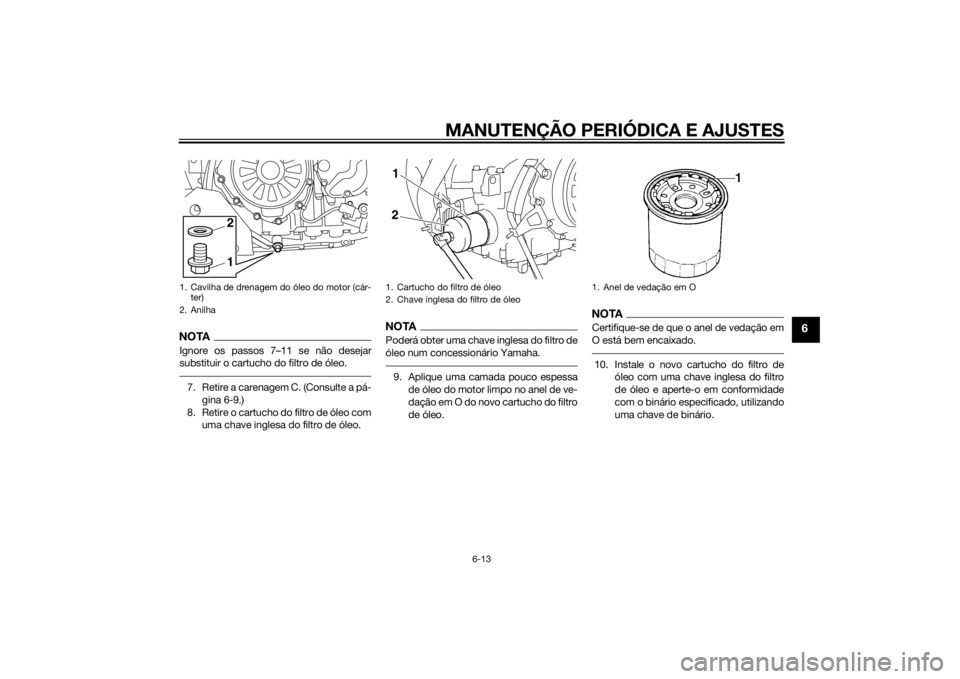

1. Cavilha de drenagem do óleo do motor (cár-ter)
2. Anilha
12
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo21
1. Anel de vedação em O
U2BSP0P0.book Page 13 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
11. Monte a carenagem.
12. Instale as cavilhas de drenagem deóleo do motor e as respetivas novas
anilhas e, depois, aperte as cavilhas
em conformidade com o binários es-
pecificados. 13. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para d iesel de “CD”
nem óleos d e qualidad e superior à especificad
a. Para além disso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
14. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível de óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correcto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.15. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.

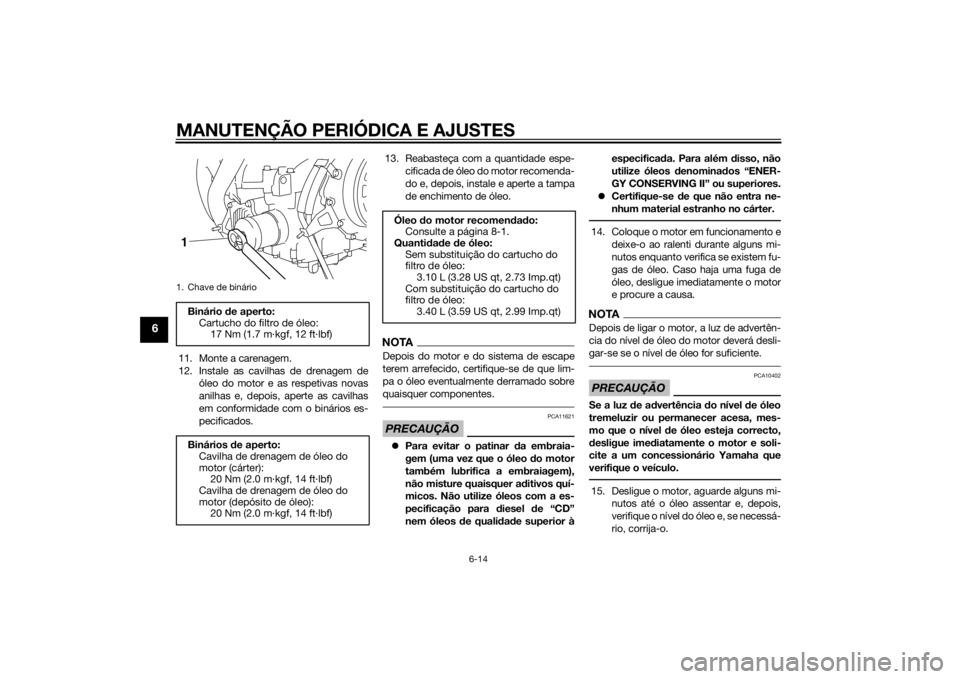

1. Chave de binárioBinário d e aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Binários de aperto:
Cavilha de drenagem de óleo do
motor (cárter): 20 Nm (2.0 m·kgf, 14 ft·lbf)
Cavilha de drenagem de óleo do
motor (depósito de óleo): 20 Nm (2.0 m·kgf, 14 ft·lbf)1
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Sem substituição do cartucho do
filtro de óleo: 3.10 L (3.28 US qt, 2.73 Imp.qt)
Com substituição do cartucho do
filtro de óleo: 3.40 L (3.59 US qt, 2.99 Imp.qt)
U2BSP0P0.book Page 14 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU20028

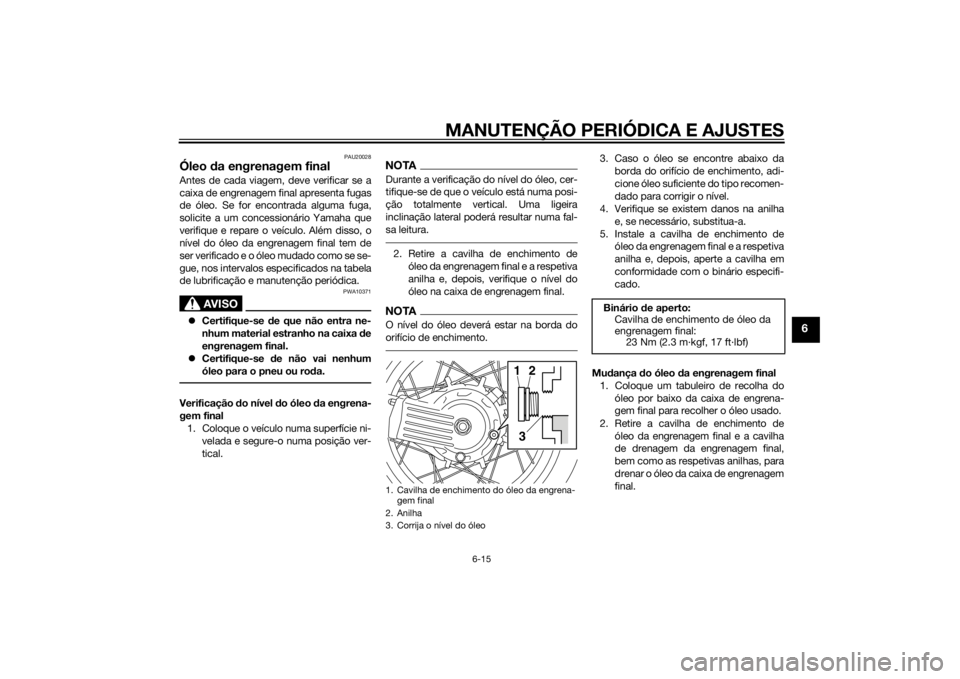

Óleo da engrenagem finalAntes de cada viagem, deve verificar se a
caixa de engrenagem final apresenta fugas
de óleo. Se for encontrada alguma fuga,
solicite a um concessionário Yamaha que
verifique e repare o veículo. Além disso, o
nível do óleo da engrenagem final tem de
ser verificado e o óleo mudado como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
AVISO
PWA10371
 Certifique-se de que não entra ne-
nhum material estranho na caixa de
engrenagem final.
 Certifique-se de não vai nenhum
óleo para o pneu ou rod a.Verificação do nível d o óleo da engrena-
gem final 1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical.
NOTADurante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura.2. Retire a cavilha de enchimento deóleo da engrenagem final e a respetiva
anilha e, depois, verifique o nível do
óleo na caixa de engrenagem final.NOTAO nível do óleo deverá estar na borda do
orifício de enchimento.
3. Caso o óleo se encontre abaixo daborda do orifício de enchimento, adi-
cione óleo suficiente do tipo recomen-
dado para corrigir o nível.
4. Verifique se existem danos na anilha
e, se necessário, substitua-a.
5. Instale a cavilha de enchimento de óleo da engrenagem final e a respetiva
anilha e, depois, aperte a cavilha em
conformidade com o binário especifi-
cado.
Mu dança do óleo da engrenagem final
1. Coloque um tabuleiro de recolha do óleo por baixo da caixa de engrena-
gem final para recolher o óleo usado.
2. Retire a cavilha de enchimento de óleo da engrenagem final e a cavilha
de drenagem da engrenagem final,
bem como as respetivas anilhas, para
drenar o óleo da caixa de engrenagem
final.
1. Cavilha de enchimento do óleo da engrena-gem final
2. Anilha
3. Corrija o nível do óleo
1
2
3
Binário d e aperto:
Cavilha de enchimento de óleo da
engrenagem final: 23 Nm (2.3 m·kgf, 17 ft·lbf)
U2BSP0P0.book Page 15 Thursday, September 19, 2013 10:11 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
3. Instale a cavilha de drenagem da en-grenagem final e a respetiva nova ani-
lha e, depois, aperte a cavilha em
conformidade com o binário especifi-
cado.
4. Reabasteça com o óleo da engrena- gem final recomendado até à borda
do orifício de enchimento. 5. Verifique se existem danos na anilha
da cavilha de enchimento de óleo e,
caso necessário, substitua-a.
6. Instale a cavilha de enchimento de óleo e a respetiva anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
7. Verifique se existem fugas de óleo na caixa de engrenagem final. Se existi-
rem, procure a causa.
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU20093
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
1. Cavilha de enchimento do óleo da engrena-gem final
2. Cavilha de drenagem do óleo da engrena- gem final
3. AnilhaBinário d e aperto:
Cavilha de drenagem do óleo da
engrenagem final: 23 Nm (2.3 m·kgf, 17 ft·lbf)
2
3
1
Óleo da engrenagem final recomen-
d ad o:
Óleo da engrenagem da transmis-
são do eixo SAE 80W-90 API GL-5
ou óleo da engrenagem hipoidal
SAE80 API GL-4 genuínos da
Ya m a h a
Quanti dad e de óleo:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Binário d e aperto:
Cavilha de enchimento de óleo da
engrenagem final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2BSP0P0.book Page 16 Thursday, September 19, 2013 10:11 AM
