YAMAHA XT1200Z 2015 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessó-
rio antes de o utilizar, para se certificar
de que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direcção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afectar seriamente a
estabilidade do motociclo devido
aos efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade
do sistema eléctrico do motociclo
U2BSP1P0.book Page 4 Friday, July 25, 2014 1:20 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosa
de potência das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-19 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel. 
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direcção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U2BSP1P0.book Page 5 Friday, July 25, 2014 1:20 PM

DESCRIÇÃO
2-1
2
PAU10411

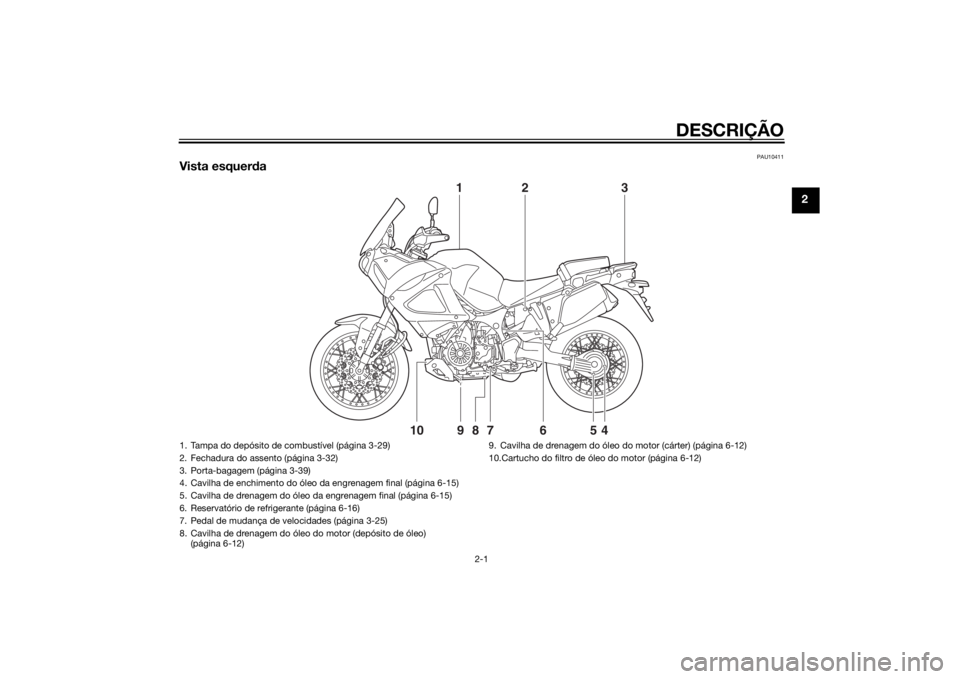

Vista esquerda
13
4
5
6
7
8
9
2
10
1. Tampa do depósito de combustível (página 3-29)
2. Fechadura do assento (página 3-32)
3. Porta-bagagem (página 3-39)
4. Cavilha de enchimento do óleo da engrenagem final (página 6-15)
5. Cavilha de drenagem do óleo da engrenagem final (página 6-15)
6. Reservatório de refrigerante (página 6-16)
7. Pedal de mudança de velocidades (página 3-25)
8. Cavilha de drenagem do óleo do motor (depósito de óleo) (página 6-12) 9. Cavilha de drenagem do óleo do motor (cárter) (página 6-12)
10.Cartucho do filtro de óleo do motor (página 6-12)
U2BSP1P0.book Page 1 Friday, July 25, 2014 1:20 PM

DESCRIÇÃO
2-2
2
PAU10421

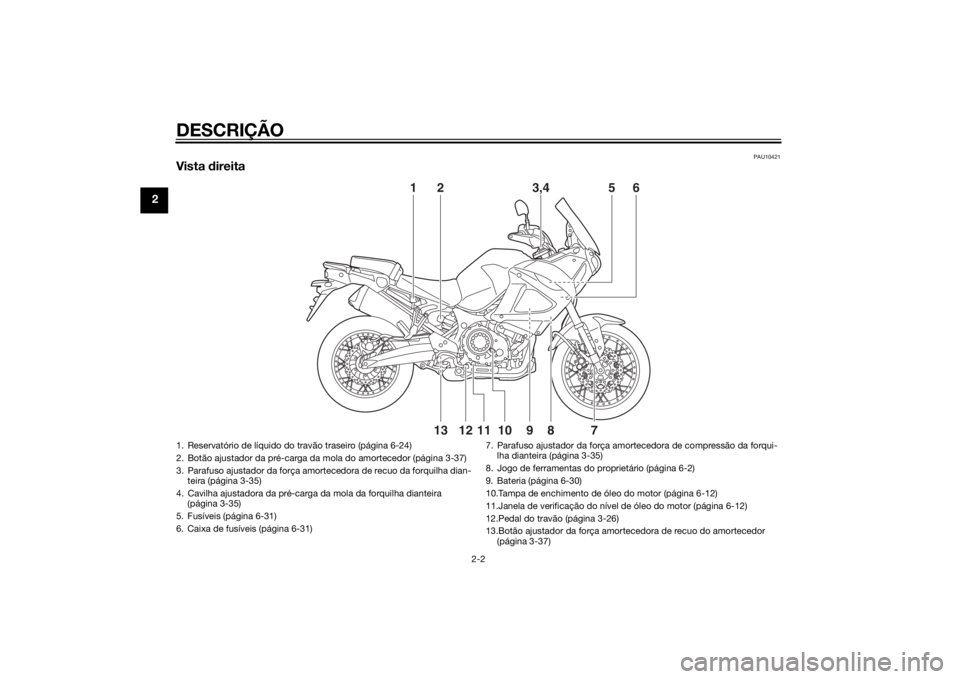

Vista direita
1
8
7
9
12
13
10
11
2
3,4
5
6
1. Reservatório de líquido do travão traseiro (página 6-24)
2. Botão ajustador da pré-carga da mola do amortecedor (página 3-37)
3. Parafuso ajustador da força amortecedora de recuo da forquilha dian-teira (página 3-35)
4. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página 3-35)
5. Fusíveis (página 6-31)
6. Caixa de fusíveis (página 6-31) 7. Parafuso ajustador da força amortecedora de compressão da forqui-
lha dianteira (página 3-35)
8. Jogo de ferramentas do proprietário (página 6-2)
9. Bateria (página 6-30)
10.Tampa de enchimento de óleo do motor (página 6-12)
11.Janela de verificação do nível de óleo do motor (página 6-12)
12.Pedal do travão (página 3-26)
13.Botão ajustador da força amortecedora de recuo do amortecedor (página 3-37)U2BSP1P0.book Page 2 Friday, July 25, 2014 1:20 PM

DESCRIÇÃO
2-3
2
PAU10431

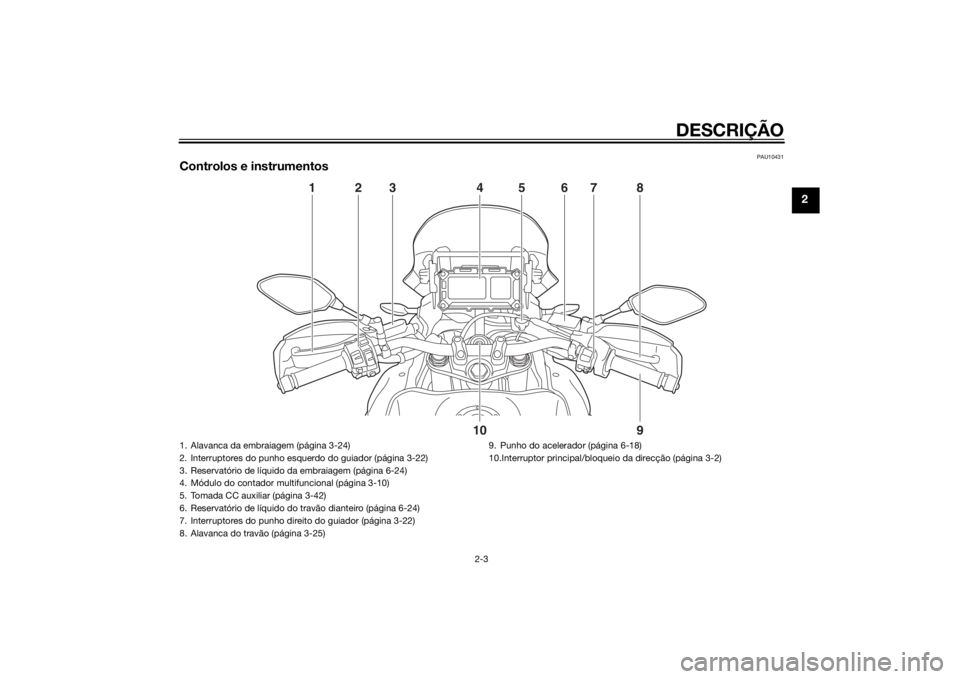

Controlos e instrumentos
19
10
2
3
4
5
6
7
8
1. Alavanca da embraiagem (página 3-24)
2. Interruptores do punho esquerdo do guiador (página 3-22)
3. Reservatório de líquido da embraiagem (página 6-24)
4. Módulo do contador multifuncional (página 3-10)
5. Tomada CC auxiliar (página 3-42)
6. Reservatório de líquido do travão dianteiro (página 6-24)
7. Interruptores do punho direito do guiador (página 3-22)
8. Alavanca do travão (página 3-25) 9. Punho do acelerad
or (página 6-18)
10.Interruptor principal/bloqueio da direcção (página 3-2)
U2BSP1P0.book Page 3 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-receptor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Elec-
trónico) 
um indicador luminoso do sistema
imobilizador (Consulte a página 3-6.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a
ímans (incluin do, entre outros, pro-
d utos tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
 Não coloque objectos pesa dos so-
bre as chaves.
 Não rectifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s

tad as da chave de reconfigura-
ção do có digo d o veículo.
 Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.

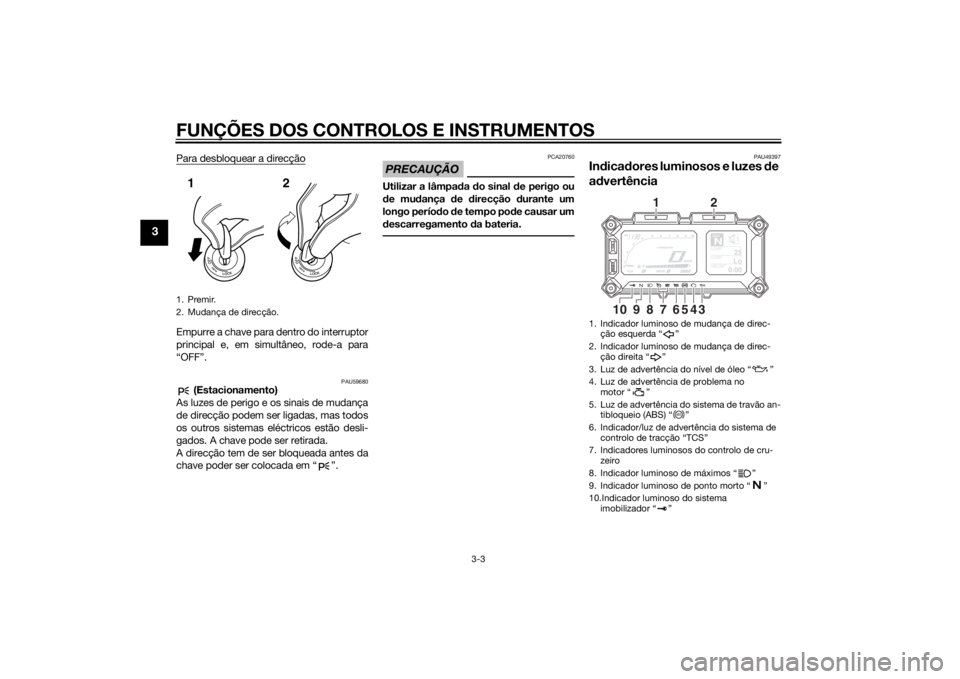

1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)U2BSP1P0.book Page 1 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10473

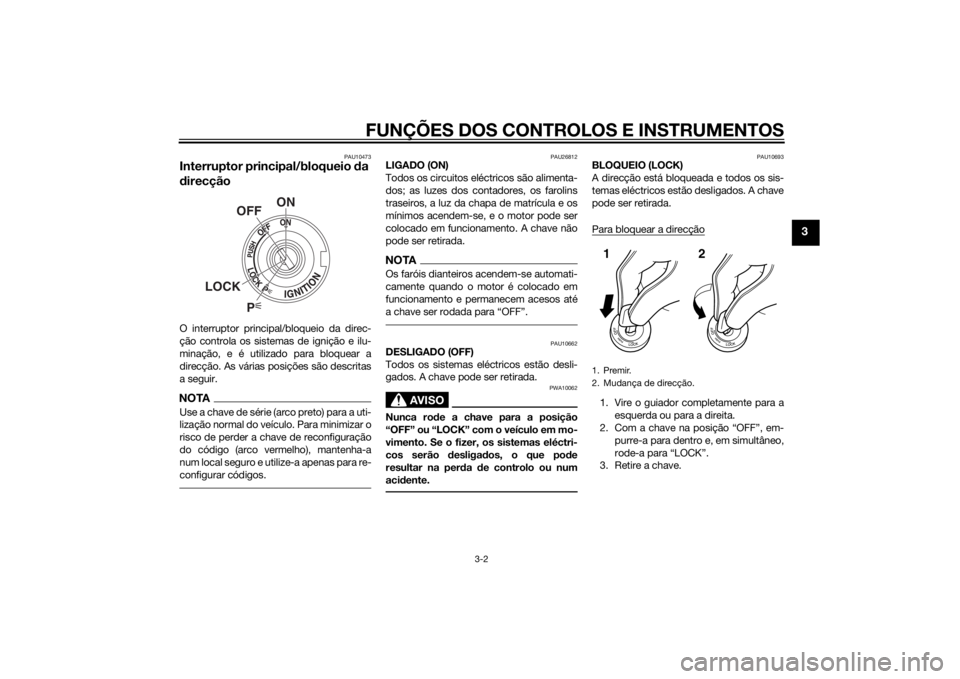

Interruptor principal/bloqueio da
d irecçãoO interruptor principal/bloqueio da direc-
ção controla os sistemas de ignição e ilu-
minação, e é utilizado para bloquear a
direcção. As várias posições são descritas
a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU26812
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, os farolins
traseiros, a luz da chapa de matrícula e os
mínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF”.
PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desliga dos, o que po de
resultar na per da de controlo ou num
aci dente.
PAU10693
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direcção.12
U2BSP1P0.book Page 2 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro do interruptor
principal e, em simultâneo, rode-a para
“OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal de perigo ou
d e mu dança de direcção durante um
longo períod o de tempo pod e causar um
d escarregamento da bateria.
PAU49397
In dica dores luminosos e luzes de
a d vertência
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de mudança de direc-
ção esquerda “ ”
2. Indicador luminoso de mudança de direc- ção direita “ ”
3. Luz de advertência do nível de óleo “ ”
4. Luz de advertência de problema no motor “ ”
5. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ”
6. Indicador/luz de advertência do sistema de controlo de tracção “TCS”
7. Indicadores luminosos do controlo de cru- zeiro
8. Indicador luminoso de máximos “ ”
9. Indicador luminoso de ponto morto “ ”
10.Indicador luminoso do sistema imobilizador “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
3456
8
7
910
1
2
ABS
U2BSP1P0.book Page 3 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11031
Indica dores luminosos de mu dança de
d irecção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11061
In dica dor luminoso d e ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11255
Luz de ad vertência do nível d e
óleo “ ”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
NOTA Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está também equipado
com um dispositivo de auto-diagnós-
tico para o circuito de detecção do ní-
vel de óleo. Se for detectado um
problema no circuito de detecção do
nível do óleo, o ciclo seguinte será re-
petido até que a avaria seja corrigida:
A luz de advertência do nível do óleo
piscará dez vezes e depois apagar-
se-á durante 2.5 segundos. Se isto
acontecer, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU58400
Indica dores luminosos do controlo de
cruzeiro
Estes indicadores luminosos acendem-se
quando o sistema de controlo de cruzeiro é
activado.
Consulte a página 3-6 para obter uma ex-
plicação detalhada sobre o funcionamento
destes indicadores luminosos. O circuito eléctrico destes indicadores lu-
minosos pode ser verificado rodando a
chave para “ON”. Estes indicadores lumi-
nosos deverão acender-se durante alguns
segundos e depois apagar-se.
Se um indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PAU59110
Luz
de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detetado
no circuito eléctrico de supervisão do mo-
tor. Se isto acontecer, solicite a um con-
cessionário Yamaha que verifique o
sistema de auto-diagnóstico. (Consulte a
página 3-20 para obter explicações sobre o
dispositivo de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
U2BSP1P0.book Page 4 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
NOTAA luz de advertência de problema no motor
acende-se enquanto é premido o interrup-
tor de arranque, mas isto não significa que
existe uma avaria.
PAU59120
Luz de a dvertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte uma explicação do sis-
tema ABS na página 3-26.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
locid ad e de 10 km/h (6 mi/h) ou superior,
ou se a luz d e advertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio d as rodas du-
rante uma travagem d e emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.NOTAA luz de advertência do ABS também se
acende enquanto é premido o interruptor
de arranque, mas isto não significa que
existe uma avaria.
PAU58902
In dica dor/luz de ad vertência do sistema
d e controlo d e tracção “TCS”
Quando o sistema de controlo de tracção é
activado, este indicador/luz de advertência
ficam intermitentes. O circuito eléctrico da luz pode ser verifica-
do rodando a chave para “ON”. A luz deve-
rá acender-se durante alguns segundos e
depois apagar-se.
Se a luz não se acender logo quando a cha-
ve é rodada para “ON” ou se permanecer
acesa, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
Se o sistema de controlo de tracção ficar
desactivado durante a condução, é apre-
sentado “TCS OFF” e acendem-se o indi-
cador/luz de advertência e a luz de
advertência de problema no motor. (Con-
sulte uma explicação do sistema de con-
trolo de tracção na página 3-27.)

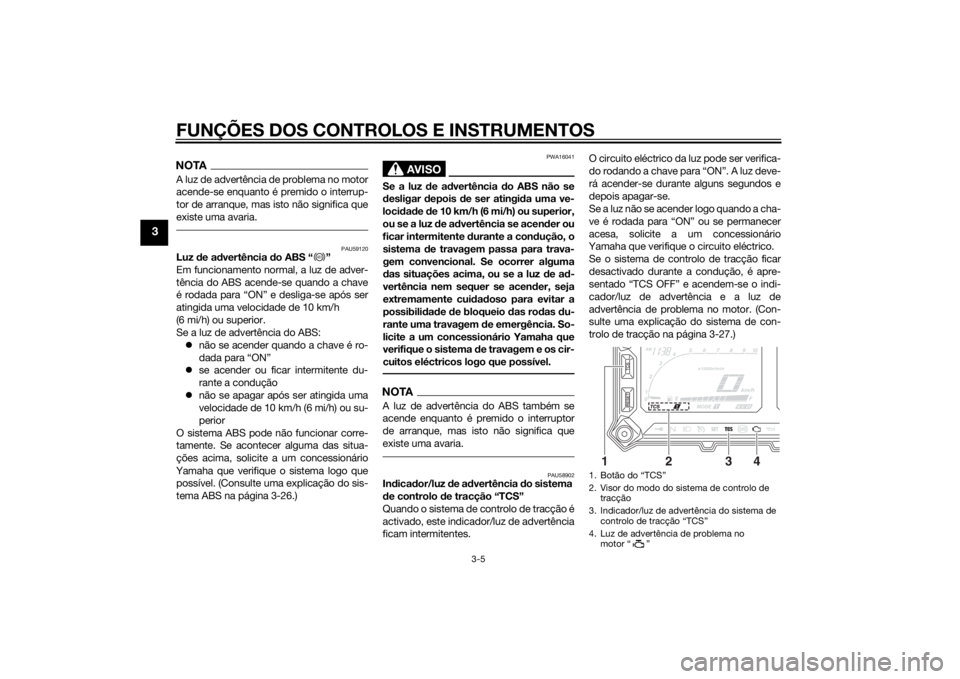

ABS
1. Botão do “TCS”
2. Visor do modo do sistema de controlo de tracção
3. Indicador/luz de advertência do sistema de controlo de tracção “TCS”
4. Luz de advertência de problema no motor “ ”
13
2
4
U2BSP1P0.book Page 5 Friday, July 25, 2014 1:20 PM
