YAMAHA XT1200Z 2015 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
PAU49482
Pedal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão tra-
seiro, pressione o pedal do travão.NOTAPode sentir-se resistência e vibração no
pedal do travão enquanto o travão diantei-
ro estiver a ser aplicado e o sistema de tra-
vões unificado estiver accionado, mas isto
não indica qualquer avaria.
PAU54532
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.

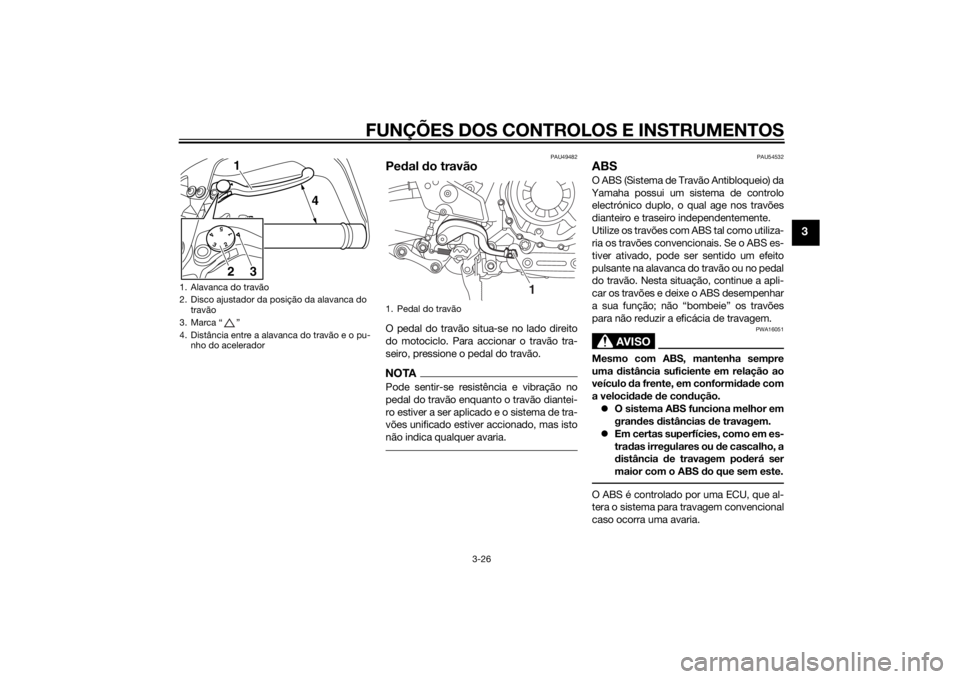

1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o pu- nho do acelerador
5
43
211
4
3
2
1. Pedal do travão
1
U2BSP1P0.book Page 26 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-27
3
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16831
Mantenha to do o tipo de ímanes (incluin-
d o ferramentas magnéticas, chaves de
fen das magnéticas, etc.) afasta dos dos
cubos das ro das da frente e de trás;
caso contrário, os rotores magnéticos
equipa dos nos cubos das ro das po dem ficar
danifica dos, resultan do num incor-
recto desempenho do ABS e d o sistema
d e travões unificad o.
PAU58952
Sistema de controlo de tracçãoO sistema de controlo de tracção ajuda a
manter a tracção durante a aceleração em
superfícies escorregadias, como em pisos
não pavimentados ou molhados. Se for de-
tectado pelos sensores que a roda traseira
está a perder a aderência (patinagem), o
sistema de controlo de tracção activa-se
para regular a potência do motor para o ní-
vel necessário para restabelecer a tracção.
O indicador luminoso/luz de advertência do
sistema de controlo de tracção fica intermi-
tente para informar o condutor de que o
controlo de tracção está accionado.NOTAO condutor também poderá notar ligeiras
alterações no ruído do motor e do escape
quando o sistema de controlo de tracção
for accionado.
AVISO
PWA15432
O sistema de controlo de tracção não
substitui uma con dução a dequa da às
con dições. O sistema de controlo d e
tracção não consegue impe dir a per da
d e tracção devi do a excesso de veloci-
d ad e na entra da de curvas, a aceleração
excessiva em ângulos de gran de inclina-
ção ou durante travagens e não impe de

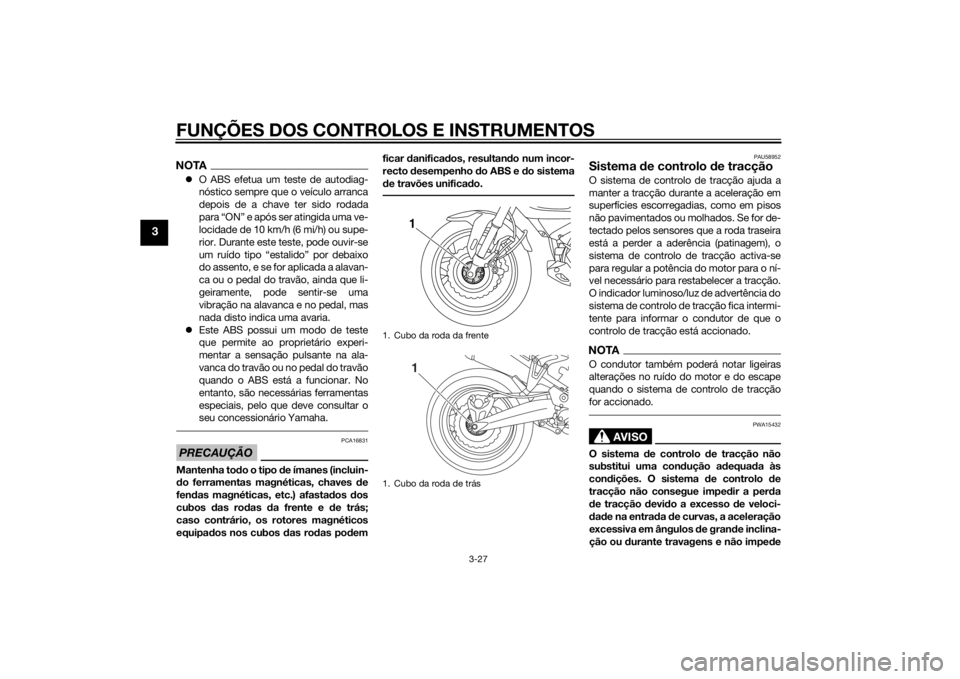

1. Cubo da roda da frente
1. Cubo da roda de trás
11
U2BSP1P0.book Page 27 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-28
3
a perda de ad erência da ro da dianteira.
Tal como com qualquer motociclo, te-
nha cui dad o ao abor dar superfícies que
possam ser escorrega dias e evite su-
perfícies muito escorrega dias.O sistema de controlo de tracção tem três
modos:
 “TCS 1”: Modo predefinido
 “TCS 2”: Modo desportivo
Este modo diminui a assistência do
sistema de controlo de tracção, per-
mitindo que a roda traseira tenha mais
liberdade para patinar do que no
modo “TCS 1”.
 “TCS OFF”: O sistema de controlo de
tracção está desactivado. O sistema
também pode ficar desactivado auto-
maticamente em determinadas condi-
ções de condução (consulte
“Reposição” na página 3-28).
Quando a chave é rodada para “ON”, o sis-
tema de controlo de tracção é activado e é
apresentado “TCS 1” no contador multi-
funcional.
O modo do sistema de controlo de tracção
só pode ser alterado quando a chave está
na posição “ON” e o veículo não está em
andamento.
NOTAUse o modo “TCS OFF” para ajudar a liber-
tar a roda traseira se o motociclo ficar pre-
so na lama, areia ou noutra superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificad os.
(Consulte a página 6-19.) A utilização de
pneus com outras d imensões impedirá
que o sistema d e controlo de tracção
controle a rotação do pneu com preci-
são.Configurar o sistema de controlo de
tracção
AVISO
PWA15441
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo d e tracção. A alteração
d os ajustes durante a con dução po de
d istrair o con dutor e aumentar o risco de
aci dente.Prima a tecla “TCS” no contador multifun-
cional durante menos de um segundo para
alternar os modos “1” e “2”. Prima a tecla
durante dois segundos, no mínimo, para
seleccionar o modo “TCS OFF” e desligar o sistema de controlo de tracção. Prima no-
vamente a tecla para voltar ao modo “1” ou
“2” seleccionado anteriormente.
Reposição
O sistema de controlo de tracção ficará de-
sativado nas condições seguintes:
 A roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.
 Patinagem excessiva da roda traseira
Se o sistema de controlo de tracção ficar
desactivado, o indicador/luz de advertên-
cia do mesmo e a luz de advertência de
problema no motor acendem-se.

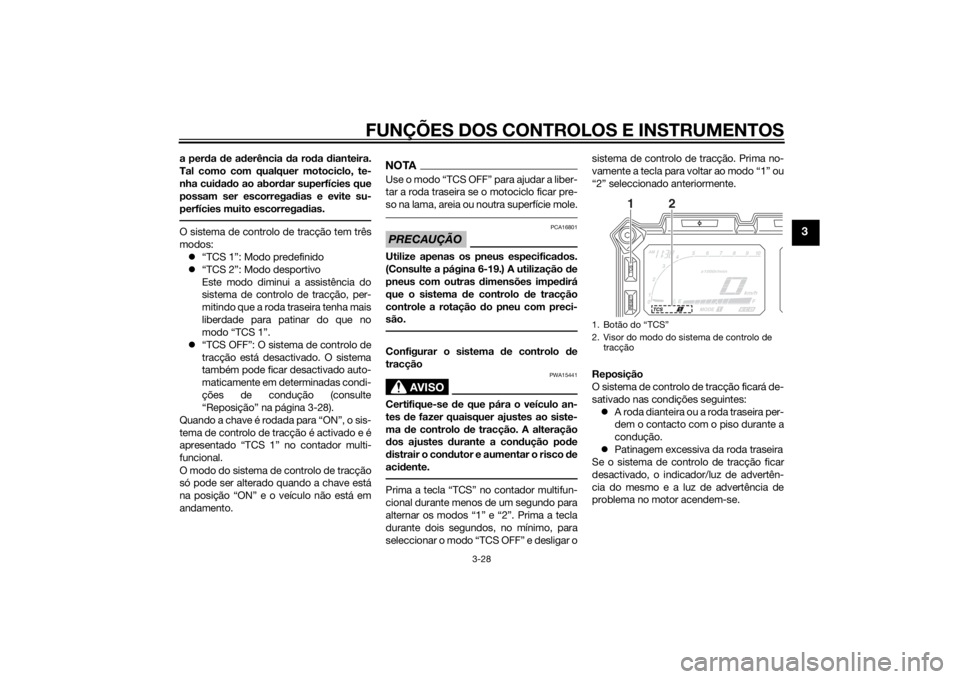

1. Botão do “TCS”
2. Visor do modo do sistema de controlo de tracção
1
2
U2BSP1P0.book Page 28 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-29
3
Para repor o sistema de controlo de trac-ção:Rode a chave para “OFF”. Aguarde pelo
menos um segundo e volte a rodar a chave
para “ON”. O indicador/luz de advertência
do sistema de controlo de tracção deverão
apagar-se e o sistema fica activado. A luz
de advertência de problema no motor deve
apagar-se depois de o motociclo atingir a
velocidade mínima de 20 km/h (12 mi/h). Se
o indicador/luz de advertência do sistema
de controlo de tracção ou a luz de adver-
tência de problema no motor permanece-
rem ligados depois da reposição, o
motociclo pode continuar a ser utilizado;
contudo, solicite a um concessionário
Yamaha que verifique o motociclo logo que
possível.
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do depósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura. 2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.

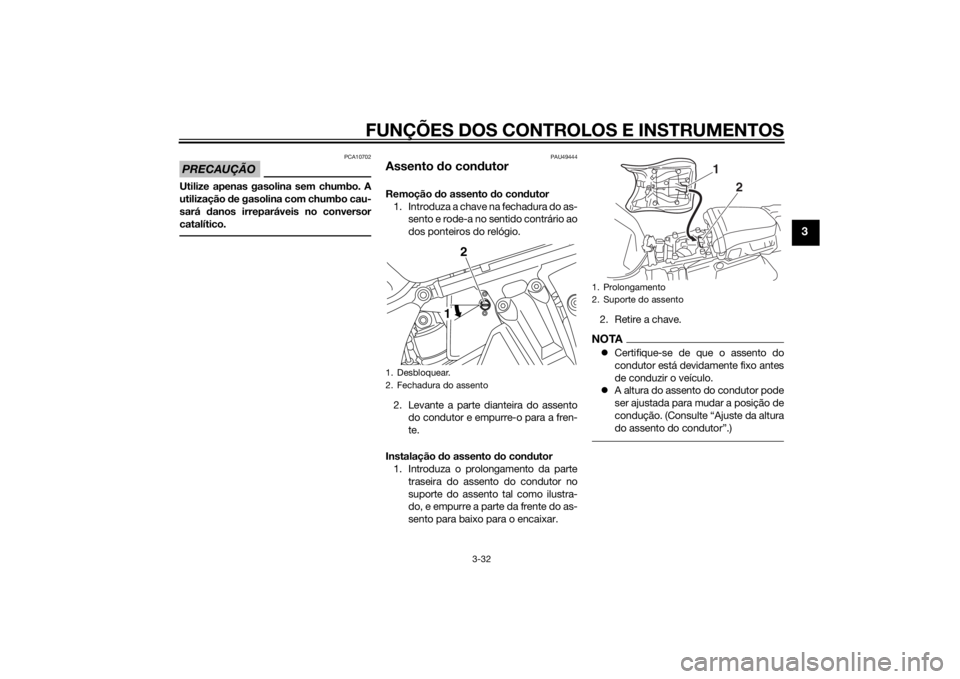

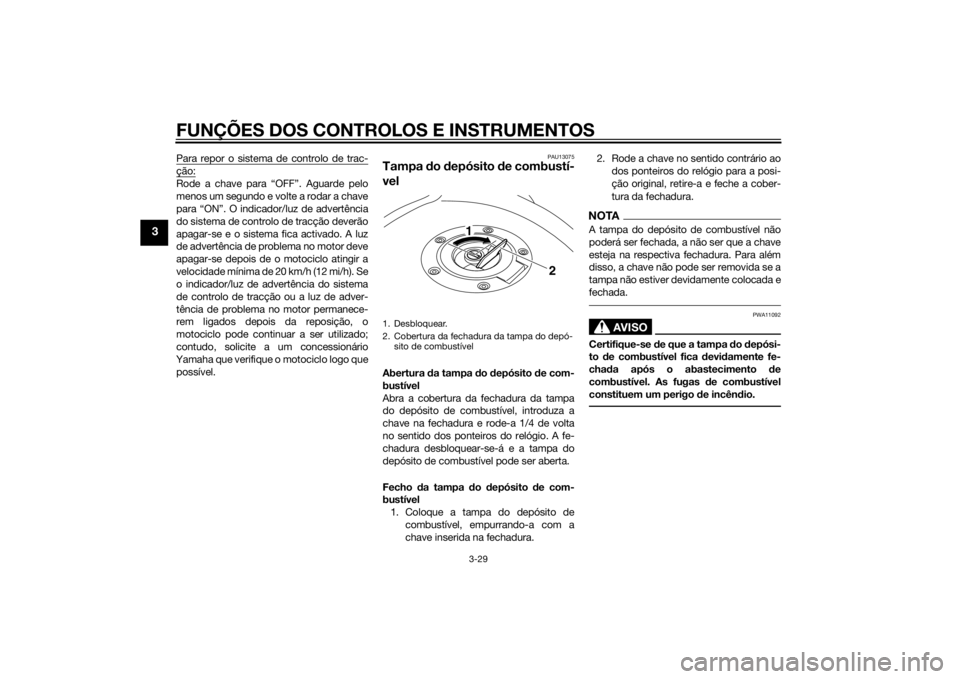

1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-
sito de combustível
2
1
U2BSP1P0.book Page 29 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-30
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco de ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU58110
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som

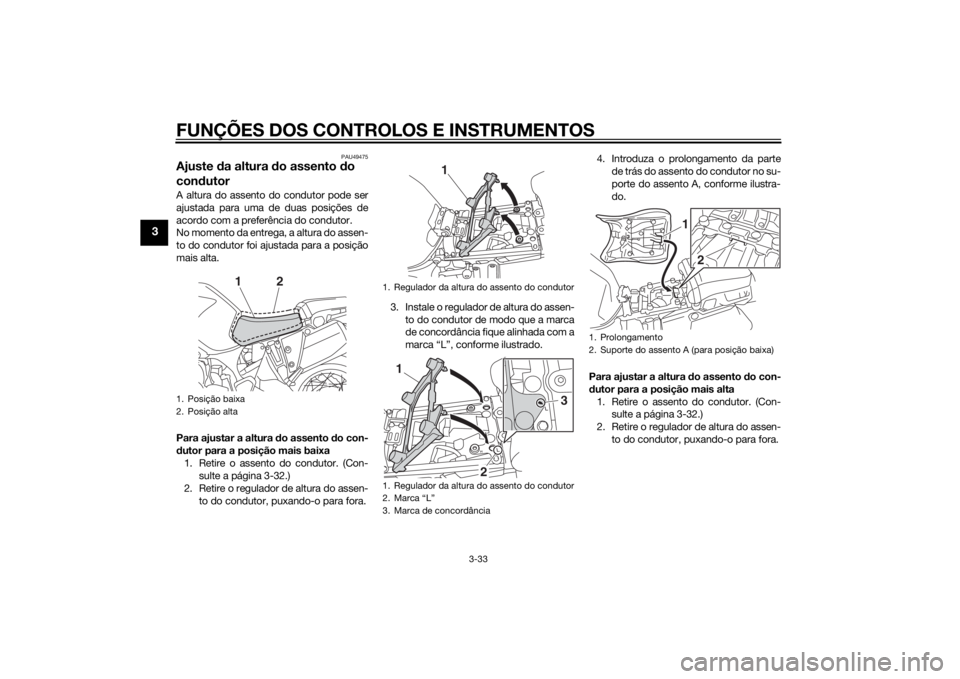

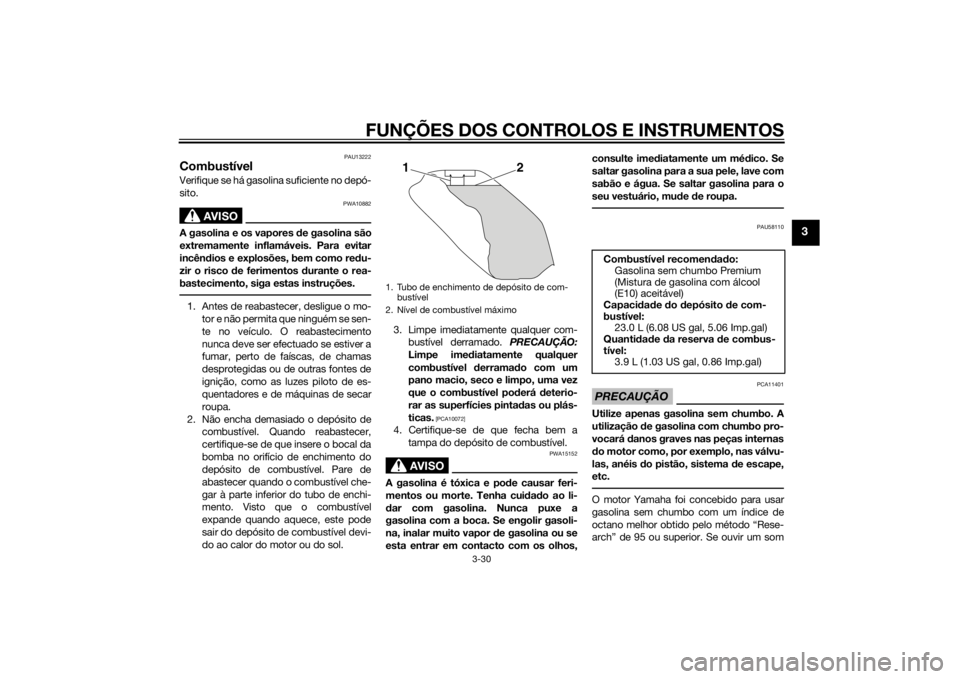

1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capaci dad e do d epósito de com-
bustível: 23.0 L (6.08 US gal, 5.06 Imp.gal)
Quanti dad e da reserva de combus-
tível: 3.9 L (1.03 US gal, 0.86 Imp.gal)
U2BSP1P0.book Page 30 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-31
3
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU51152
Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
 Certifique-se de que a extremidade
dos tubos se encontra posicionada
para fora da carenagem.
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente d epois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.

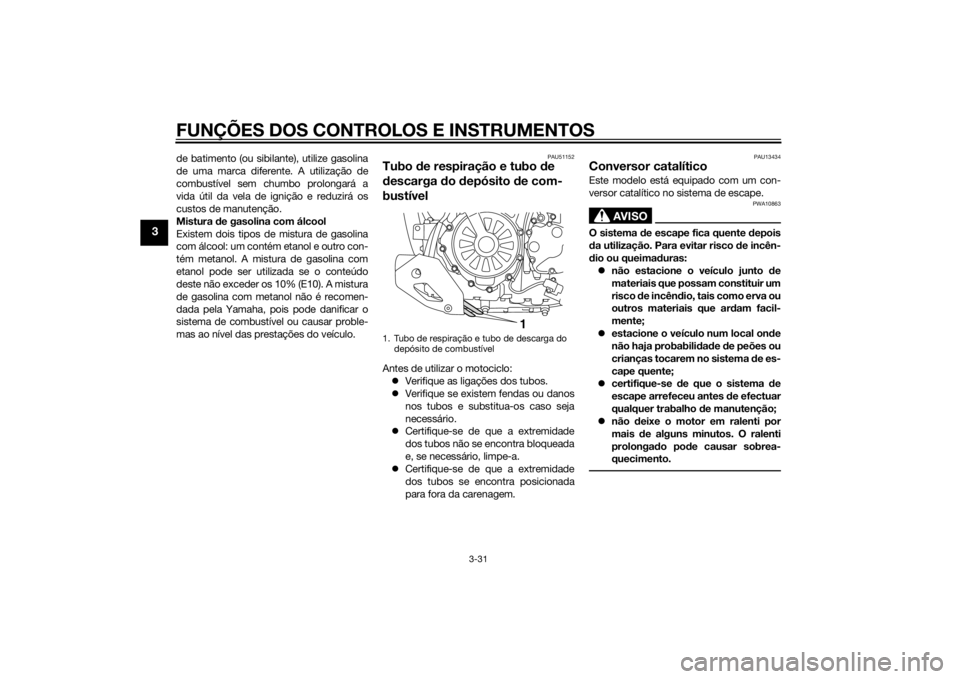

1. Tubo de respiração e tubo de descarga do depósito de combustível
1
U2BSP1P0.book Page 31 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-32
3
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU49444
Assento do con dutorRemoção do assento do con dutor
1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte dianteira do assento do condutor e empurre-o para a fren-
te.
Instalação do assento d o condutor
1. Introduza o prolongamento da parte
traseira do assento do condutor no
suporte do assento tal como ilustra-
do, e empurre a parte da frente do as-
sento para baixo para o encaixar. 2. Retire a chave.
NOTA
Certifique-se de que o assento do
condutor está devidamente fixo antes
de conduzir o veículo.
 A altura do assento do condutor pode
ser ajustada para mudar a posição de
condução. (Consulte “Ajuste da altura
do assento do condutor”.)
1. Desbloquear.
2. Fechadura do assento
2
1
1. Prolongamento
2. Suporte do assento
1
2
U2BSP1P0.book Page 32 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-33
3
PAU49475
Ajuste da altura d o assento do
con dutorA altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais alta.
Para ajustar a altura d o assento do con-
d utor para a posição mais baixa
1. Retire o assento do condutor. (Con- sulte a página 3-32.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para fora. 3. Instale o regulador de altura do assen-
to do condutor de modo que a marca
de concordância fique alinhada com a
marca “L”, conforme ilustrado. 4. Introduza o prolongamento da parte
de trás do assento do condutor no su-
porte do assento A, conforme ilustra-
do.
Para ajustar a altura do assento do con-
d utor para a posição mais alta
1. Retire o assento do condutor. (Con- sulte a página 3-32.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para fora.1. Posição baixa
2. Posição alta
1
2
1. Regulador da altura do assento do condutor
1. Regulador da altura do assento do condutor
2. Marca “L”
3. Marca de concordância
1
3
2
1
1. Prolongamento
2. Suporte do assento A (para posição baixa)
1
2
U2BSP1P0.book Page 33 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-34
3

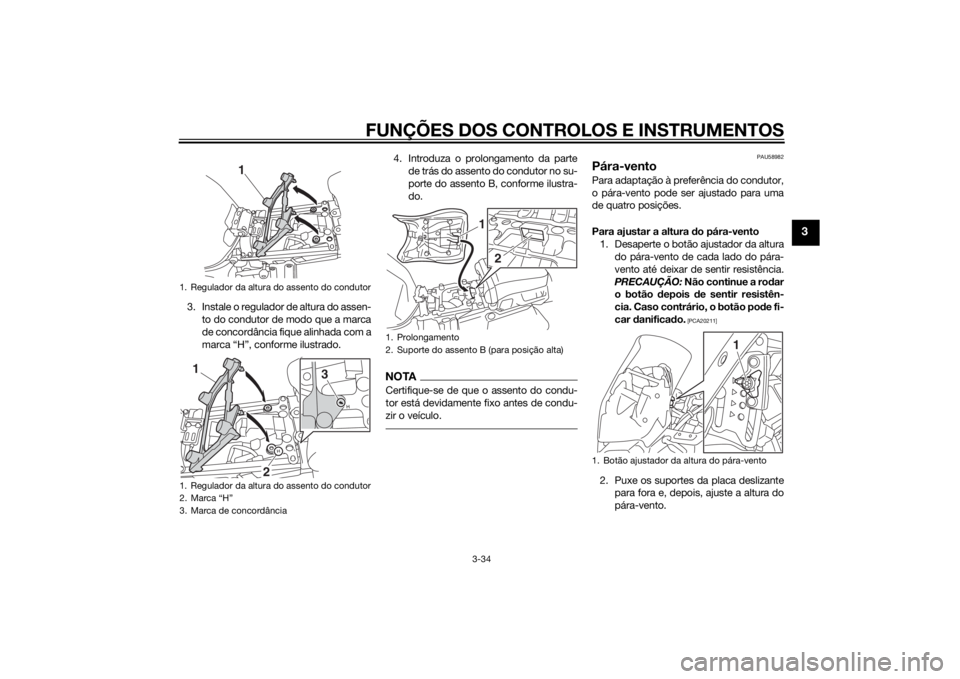

3. Instale o regulador de altura do assen-to do condutor de modo que a marca
de concordância fique alinhada com a
marca “H”, conforme ilustrado. 4. Introduza o prolongamento da parte
de trás do assento do condutor no su-
porte do assento B, conforme ilustra-
do.
NOTACertifique-se de que o assento do condu-
tor está devidamente fixo antes de condu-
zir o veículo.
PAU58982

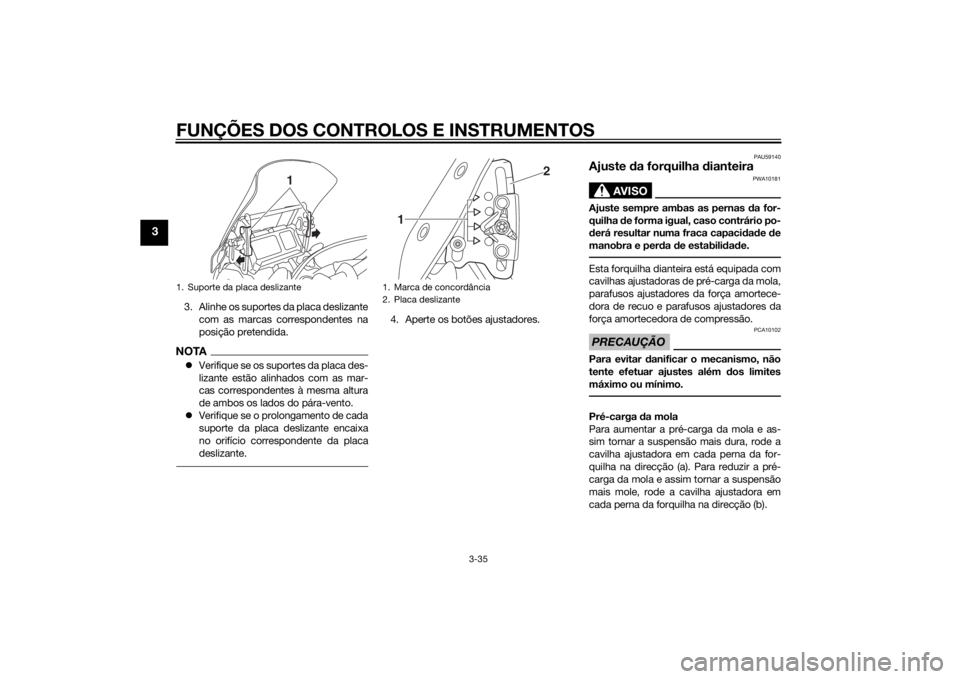

Pára-ventoPara adaptação à preferência do condutor,
o pára-vento pode ser ajustado para uma
de quatro posições.
Para ajustar a altura do pára-vento
1. Desaperte o botão ajustador da altura do pára-vento de cada lado do pára-
vento até deixar de sentir resistência.
PRECAUÇÃO: Não continue a rod ar
o botão depois de sentir resistên-
cia. Caso contrário, o botão po de fi-
car danifica do.
[PCA20211]
2. Puxe os suportes da placa deslizante
para fora e, depois, ajuste a altura do
pára-vento.
1. Regulador da altura do assento do condutor
1. Regulador da altura do assento do condutor
2. Marca “H”
3. Marca de concordância
1
2 3
1
1. Prolongamento
2. Suporte do assento B (para posição alta)
1
2
1. Botão ajustador da altura do pára-vento
1
U2BSP1P0.book Page 34 Friday, July 25, 2014 1:20 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-35
3
3. Alinhe os suportes da placa deslizantecom as marcas correspondentes na
posição pretendida.NOTAVerifique se os suportes da placa des-
lizante estão alinhados com as mar-
cas correspondentes à mesma altura
de ambos os lados do pára-vento.
 Verifique se o prolongamento de cada
suporte da placa deslizante encaixa
no orifício correspondente da placa
deslizante.
4. Aperte os botões ajustadores.
PAU59140
Ajuste da forquilha dianteira
AVISO
PWA10181
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
d erá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direcção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direcção (b).
1. Suporte da placa deslizante
1
1. Marca de concordância
2. Placa deslizante
2
1
U2BSP1P0.book Page 35 Friday, July 25, 2014 1:20 PM
