UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo do veículo, o
que po de causar um aci dente ou feri-
mentos.
PAU48712
NOTAEste modelo está equipado com:
 sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o visor indicará o
código de erro 30 mas isto não é uma
avaria. Rode a chave para “OFF” e de-
pois para “ON” para eliminar o código
de erro. Se não o fizer, o motor não li-
gará, apesar de este dar sinal quando
é premido o interruptor de arranque.
 um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU54171
Colocação do motor em funcio-
namentoPara que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes
condições:
 A transmissão está em ponto morto.
 A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-40 para obter
mais informações.
1. Rode a chave para “ON” e certifique- se de que o interruptor de arran-
que/paragem do motor está regulado
para “ ”.
As seguintes luzes de advertência e
indicadores luminosos deverão acen-
der-se durante alguns segundos e de-
pois apagar-se. Luz de advertência do nível de
óleo
 Luz de advertência de problema
no motor
 Indicador/luz de advertência do
sistema de controlo de tracção
 Indicadores luminosos do con-
trolo de cruzeiro
 Indicador luminoso do sistema
imobilizador
U2BSP1P0.book Page 1 Friday, July 25, 2014 1:20 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA11834
Se não se acender nenhum in dica dor ou
luz de ad vertência inicialmente, quan do
a chave é ro dad a para “ON”, ou se um
in dica dor ou luz de a dvertência perma-
necer aceso, consulte a página 3-3 para
obter informações sobre a verificação
d o circuito do in dica dor e luz d e adver-
tência correspon dente.
A luz de advertência do ABS deve
acender-se quando a chave é rodada
para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz de ad vertência do ABS não se
acen der e d epois se apagar conforme
explica do acima, consulte a página 3-3
para obter informações sobre a verifica-
ção do circuito d a luz de advertência.2. Mude a transmissão para ponto mor-
to. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito eléc-
trico. 3. Coloque o motor em funcionamento
premindo a parte “ ” do interruptor
de arranque/paragem do motor.
Se o motor não arrancar, solte o inter-
ruptor de arranque/paragem do mo-
tor, aguarde alguns segundos e tente
novamente. Cada tentativa de arran-
que deve ser o mais pequena possível
para preservar a bateria. Não tente fa-
zer o motor arrancar durante mais de
10 segundos por tentativa.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU16673
Mu dança de veloci dad esA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.

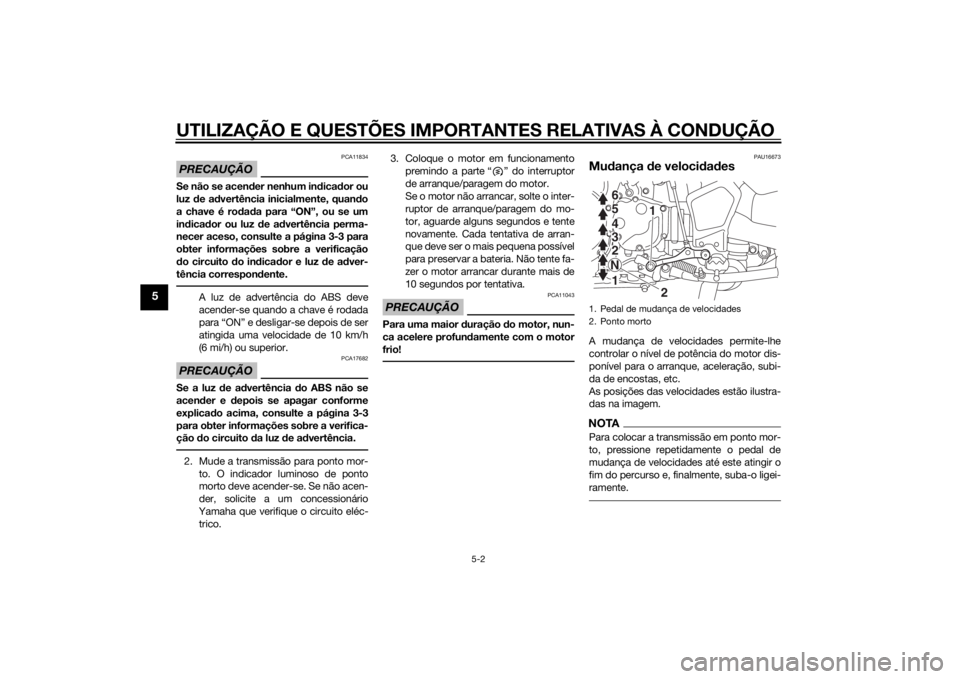

As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de
mudança de velocidades até este atingir o
fim do percurso e, finalmente, suba-o ligei-
ramente.1. Pedal de mudança de velocidades
2. Ponto morto
1
2
654321N
U2BSP1P0.book Page 2 Friday, July 25, 2014 1:20 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não d eslize o motoci-
clo durante longos períod os de
tempo com o motor desligad o e
não o reboque durante gran des dis-
tâncias. A transmissão é d evida-
mente lubrifica da apenas quan do o
motor está a funcionar. Uma lubrifi-
cação ina dequa da po derá danificar
a transmissão.
 Utilize sempre a embraiagem para
mu dar de veloci dad e de mo do a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebi dos para su-
portar o choque d e uma mudança
d e veloci dad e forçad a.
PAU16682
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si- multaneamente, liberte lentamente a
alavanca da embraiagem. 4. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li- berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para engrenar a transmissão na mudança
superior seguinte.
NOTAPara mudança de velocidades em condi-
ções normais de operação, use os pontos
de mudança de velocidade recomenda-
dos.
PAU58270
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge 20 km/h
(12 mi/h), quando o motor está pres-
tes a parar ou se funcionar irregular- mente, aperte a alavanca da
embraiagem, use os travões para
abrandar o motociclo e continue a
mudar para uma velocidade inferior
conforme necessário.
4. Assim que o motociclo estiver parado, a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem incorrecta po de causar
per da de controlo ou d e tracção.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
 Assegure-se de que o motociclo e o
motor abran daram suficientemente
antes de engrenar uma veloci dad e
inferior. A engrenagem de uma ve-
locid ad e inferior quand o a veloci-
d ad e do veículo ou do motor for
excessiva po de causar a per da de
tracção da ro da traseira ou uma ro-
tação excessiva do motor. Isto
pod e causar per da de controlo, um
aci dente e ferimentos. Também
pod e causar danos no motor ou no
sistema de transmissão.
U2BSP1P0.book Page 3 Friday, July 25, 2014 1:20 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU58280
Pontos de mu dança de veloci dad e reco-
men dad os
Os pontos de mudança de velocidade re-
comendados durante a aceleração e a de-
saceleração estão ilustrados na seguinte
tabela.
PAU16811
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
 Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU58990
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 3900 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo do
motor e o óleo d a engrenagem final de-
verão ser mu dad os e o cartucho ou ele-
mento do filtro de óleo substituí do.[PCA10333]
Pontos de aumento d e velocidad e:
1.ª → 2.ª: 20 km/h (12 mi/h)
2.ª → 3.ª: 30 km/h (19 mi/h)
3.ª → 4.ª: 40 km/h (25 mi/h)
4.ª → 5.ª: 50 km/h (31 mi/h)
5.ª → 6.ª: 60 km/h (37 mi/h)
Pontos de diminuição de veloci da-
d e:
6.ª → 5.ª: 45 km/h (28 mi/h)
5.ª → 4.ª: 35 km/h (22 mi/h)
4.ª → 3.ª: 25 km/h (16 mi/h)
U2BSP1P0.book Page 4 Friday, July 25, 2014 1:20 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 4700 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA20190
Não permita que a veloci dad e do
motor atinja a zona d e alta rotação
d o taquímetro.
 Caso surja algum problema no mo-
tor durante o respectivo perío do d e
ro dagem, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
 Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco de
fuga de combustível e de incên dio.
 Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incen diar-se.
U2BSP1P0.book Page 5 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17245
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em con di-
ções ou se a manutenção for efectua da
incorrectamente, o risco d e ferimentos
ou morte po de ser maior d urante os pro-
ced imentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor d urante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que po dem
pren der-se a partes d o corpo ou ao
vestuário e componentes eléctri-
cos que po dem provocar choques
ou incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – po den do
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões pod em ficar muito
quentes durante a utilização. Para evitar
eventuais queima duras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
U2BSP1P0.book Page 1 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU49563

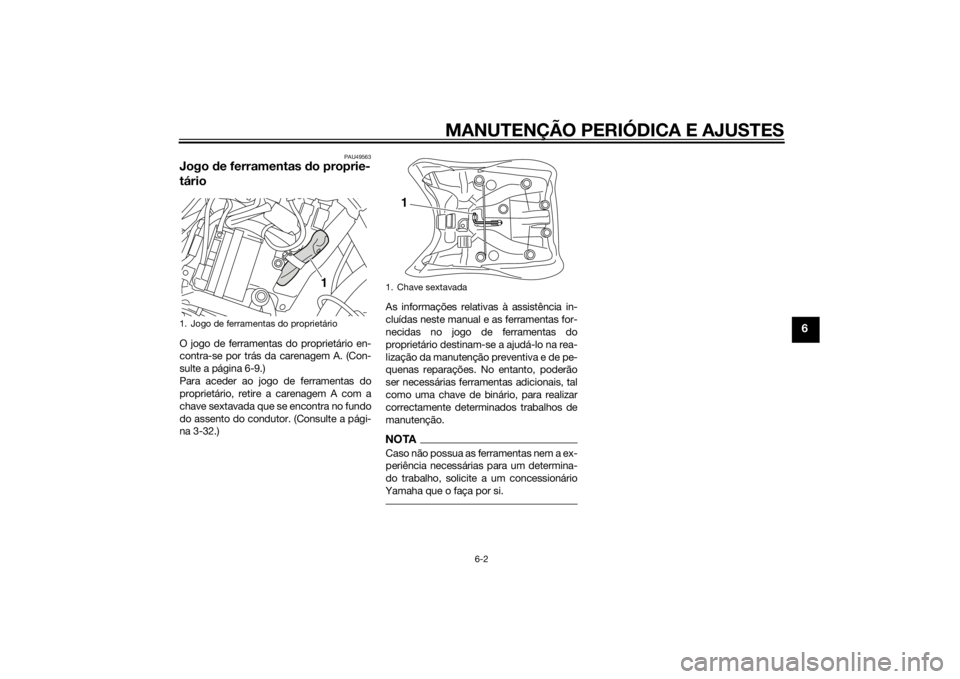

Jogo de ferramentas do proprie-
tárioO jogo de ferramentas do proprietário en-
contra-se por trás da carenagem A. (Con-
sulte a página 6-9.)
Para aceder ao jogo de ferramentas do
proprietário, retire a carenagem A com a
chave sextavada que se encontra no fundo
do assento do condutor. (Consulte a pági-
na 3-32.) As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na rea-
lização da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietário
1
1. Chave sextavada
1
U2BSP1P0.book Page 2 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46862
NOTAAs verificações anuais deverão ser efectua das to dos os anos, excepto se for efectuad a uma manutenção com base nos
quilómetros percorri dos, ou no caso do Reino Uni do, se for efectua da uma manutenção com base nas milhas percorri das.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tu b o
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos. √√√√√
2 *Ve l a s de ignição • Verifique o estado.
• Limpe e corrija a distância.
√√
•Substitua. √√
3 *Vá l vu l a s • Verifique a folga das válvulas.
•Ajuste.
Cada 40000 km (24000 mi)
4 *Sistema
de injecção
d e combustível • Ajuste a sincronização.
√√√√√
5 *Silencioso e tubo
de
escape • Verifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s). √√√√√
U2BSP1P0.book Page 3 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU1770K
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento
do filtro
d e ar • Substitua.
√
2 *Embraiagem • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√
3 *Travão dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tubos dos travões • Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e a articulação estão correctos. √√√√√
• Substitua. Cada 4 anos
6 *Líqui do dos travões • Substitua. Cada 2 anos
7 *Ro das • Verifique se o aro apresenta des-
gaste e se os raios têm danos.
• Aperte todos os raios. Nos primeiros 1000 km (600 mi) e, depois disso, a cada 5000 km (3000 mi).
U2BSP1P0.book Page 4 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
8*Pneus • Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
9 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
10 *Braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
11 *Rolamentos
da di-
recção • Verifique a folga dos rolamentos e
se a direcção está dura. √√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
12 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
13 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
14 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
15 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com graxa de silicone.
√√√√√
16 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es •
Lub
rifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2BSP1P0.book Page 5 Friday, July 25, 2014 1:20 PM
