FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
PAU54231
Interruptor de menu “MENU”
Este interruptor é utilizado para executar
selecções no visor de funções e no visor de
modo de configuração do módulo do con-
tador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-10 para obter informa-
ções detalhadas.
PAU54221
Interruptor de selecção “ / ”
Este interruptor é utilizado para executar
selecções no visor de funções e no visor de
modo de configuração do módulo do con-
tador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-10 para obter informa-
ções detalhadas.
PAU54691
Interruptor do mo do d e transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.Utilizando este interruptor altera o modo de
transmissão para o modo de turismo “T” ou
para o modo desportivo “S”. O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão.
O modo selecionado é mostrado no visor
do modo de transmissão. (Consulte a pági-
na 3-12.)
O modo de transmissão não pode ser alte-
rado enquanto o sistema de controlo de
cruzeiro estiver a funcionar.
PAU12831
Alavanca
da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um disco ajustador da posição da
mesma. Para ajustar a distância entre a ala-
vanca da embraiagem e o punho do guia-

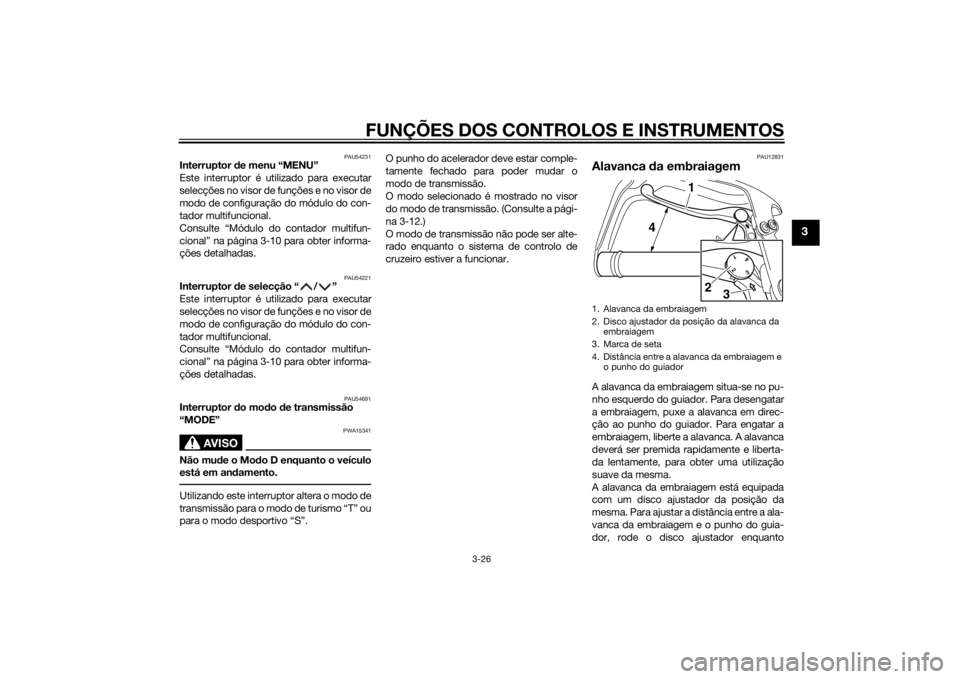

dor, rode o disco ajustador enquanto1. Alavanca da embraiagem
2. Disco ajustador da posição da alavanca da
embraiagem
3. Marca de seta
4. Distância entre a alavanca da embraiagem e o punho do guiador
12
34
1
4
3
2
U2KBP1P0.book Page 26 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-27
3
segura a alavanca afastada do punho do
guiador. Certifique-se de que o ponto de
afinação adequado no disco ajustador está
alinhado com a marca de seta existente na
alavanca da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-44.)
PAU12872
Pedal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
PAU49518
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
Este modelo está equipado com um siste-
ma de travões unificado.
Ao puxar a alavanca do travão, é aplicado
o travão dianteiro e uma porção do travão
traseiro. Para uma eficácia total de trava-
gem, accione a alavanca e o pedal do tra-
vão simultaneamente.
O sistema de travões unificado é controla-
do por uma ECU, a qual desactiva a trava-
gem unificada e retoma a travagem
convencional caso ocorra uma avaria.NOTA Pode sentir-se resistência e vibração
no pedal do travão enquanto o travão
dianteiro estiver a ser aplicado e o sis-
tema de travões unificado estiver ac-
cionado, mas isto não indica qualquer
avaria.
 O sistema de travões unificado não
funciona até que o veículo se comece
a deslocar.
 Depois de parar enquanto aplicar o
pedal do travão, o sistema de travões
unificado continua activado. Como
um maior aperto da alavanca do tra-

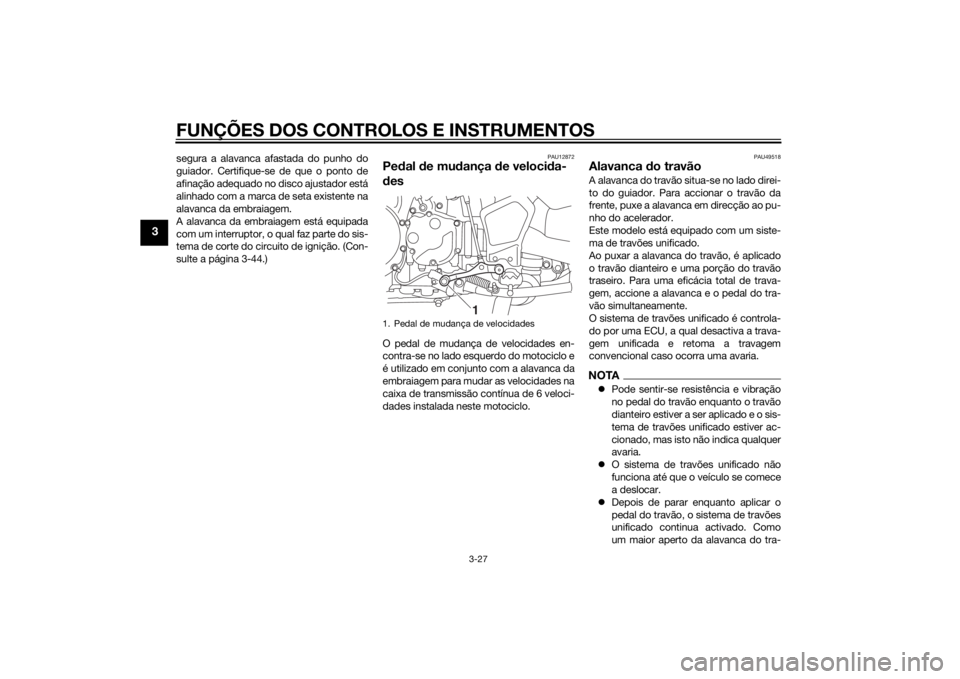

1. Pedal de mudança de velocidades
1
U2KBP1P0.book Page 27 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-28
3
vão não aumentará o poder de trava-
gem do travão traseiro, aplique o
travão traseiro caso necessite de
maior poder de travagem (como
quando estaciona num declive).
O sistema de travões unificado de-
sactiva-se depois de o pedal do tra-
vão ter sido libertado. O sistema de
travagem reverte para a tipo conven-
cional.
Quando o veículo se começa a deslo-
car, o sistema de travões unificado é
reaccionado.
 O sistema de travões unificado não
funciona quando é apenas aplicado o
pedal do travão nem antes da alavan-
ca do travão ser aplicada.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU49482
Pedal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão tra-
seiro, pressione o pedal do travão.NOTAPode sentir-se resistência e vibração no
pedal do travão enquanto o travão diantei-
ro estiver a ser aplicado e o sistema de tra-
vões unificado estiver accionado, mas isto
não indica qualquer avaria.

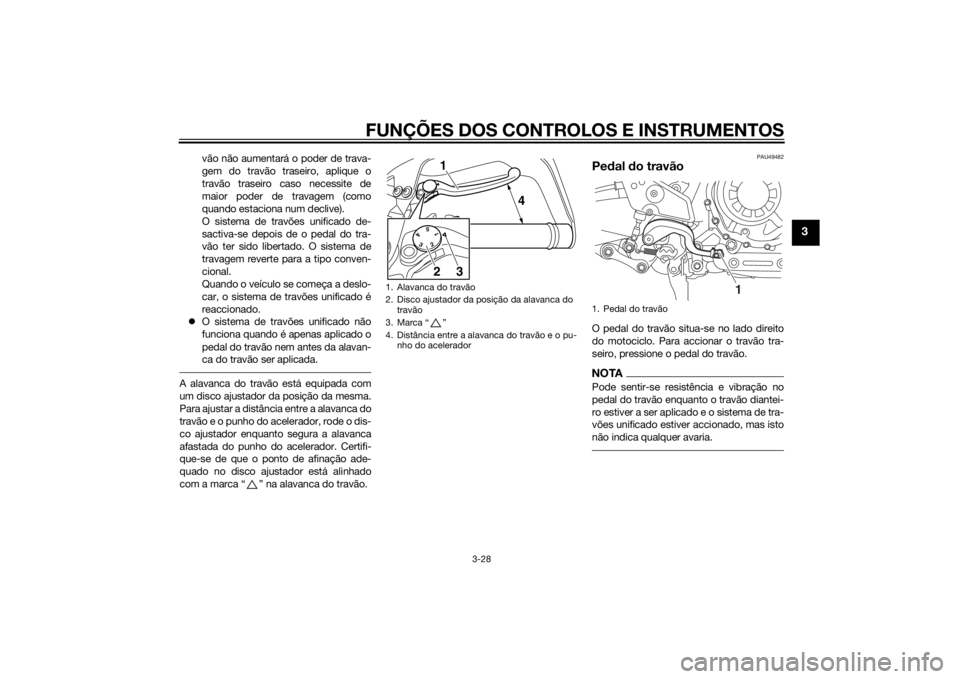

1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o pu- nho do acelerador
5
43
211
4
3
2
1. Pedal do travão
1
U2KBP1P0.book Page 28 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-29
3
PAU54532
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16831
Mantenha to do o tipo d e ímanes (incluin-
d o ferramentas magnéticas, chaves de
fen das magnéticas, etc.) afastad os dos
cubos das ro das da frente e d e trás;
caso contrário, os rotores magnéticos
equipa dos nos cubos d as rodas po dem ficar
danifica dos, resultan do num incor-
recto desempenho do ABS e d o sistema
d e travões unificad o.

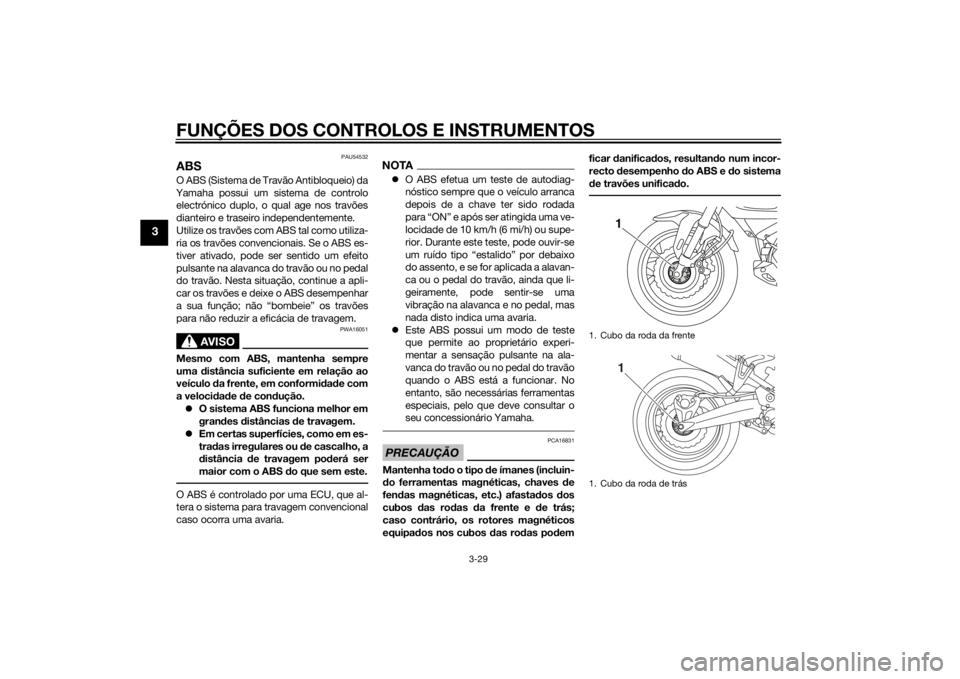

1. Cubo da roda da frente
1. Cubo da roda de trás
11
U2KBP1P0.book Page 29 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-30
3
PAU58942
Sistema de controlo de tracçãoO sistema de controlo de tracção ajuda a
manter a tracção durante a aceleração em
superfícies escorregadias, como em pisos
não pavimentados ou molhados. Se for de-
tectado pelos sensores que a roda traseira
está a perder a aderência (patinagem), o
sistema de controlo de tracção activa-se
para regular a potência do motor para o ní-
vel necessário para restabelecer a tracção.
O indicador luminoso/l uz de advertência do
sistema de controlo de tracção fica intermi-
tente para informar o condutor de que o
controlo de tracção está accionado.NOTAO condutor também poderá notar ligeiras
alterações no ruído do motor e do escape
quando o sistema de controlo de tracção
for accionado.
AVISO
PWA15432
O sistema de controlo d e tracção não
substitui uma con dução a dequa da às
con dições. O sistema de controlo d e
tracção não consegue impe dir a per da
d e tracção devi do a excesso de veloci-
d ad e na entra da de curvas, a aceleração
excessiva em ângulos d e grande inclina-
ção ou d urante travagens e não impe de a per
da de a derência da ro da dianteira.
Tal como com qualquer motociclo, te-
nha cui dad o ao abor dar superfícies que
possam ser escorrega dias e evite su-
perfícies muito escorrega dias.
O sistema de controlo de tracção tem três
modos:
 “TCS 1”: Modo predefinido
 “TCS 2”: Modo desportivo
Este modo diminui a assistência do
sistema de controlo de tracção, per-
mitindo que a roda traseira tenha mais
liberdade para patinar do que no
modo “TCS 1”.
 “TCS OFF”: O sistema de controlo de
tracção está desactivado. O sistema
também pode ficar desactivado auto-
maticamente em determinadas condi-
ções de condução (consulte
“Reposição” na página 3-31).
Quando a chave é rodada para “ON”, o sis-
tema de controlo de tracção é activado e é
apresentado “TCS 1” no contador multi-
funcional.
O modo do sistema de controlo de tracção
só pode ser alterado quando a chave está
na posição “ON” e o veículo não está em
andamento.
NOTAUse o modo “TCS OFF” para ajudar a liber-
tar a roda traseira se o motociclo ficar pre-
so na lama, areia ou noutra superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificad os.
(Consulte a página 6-19.) A utilização de
pneus com outras d imensões impedirá
que o sistema d e controlo de tracção
controle a rotação do pneu com preci-
são.Configurar o sistema de controlo d e
tracção
AVISO
PWA15441
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo de tracção. A alteração
d os ajustes durante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.Prima a tecla “TCS” no contador multifun-
cional durante menos de um segundo para
alternar os modos “1” e “2”. Prima a tecla
durante dois segundos, no mínimo, para
seleccionar o modo “TCS OFF” e desligar o
U2KBP1P0.book Page 30 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-31
3
sistema de controlo de tracção. Prima no-
vamente a tecla para voltar ao modo “1” ou
“2” seleccionado anteriormente.
Reposição
O sistema de controlo de tracção ficará de-
sativado nas condições seguintes: Quando a roda traseira roda com o
descanso central para baixo e a chave
está na posição “ON”.
 A roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.
 Patinagem excessiva da roda traseira
Se o sistema de controlo de tracção ficar
desactivado, o indicador/luz de advertên-
cia do mesmo e a luz de advertência de
problema no motor acendem-se. Para repor o sistema de controlo de trac-
ção:Rode a chave para “OFF”. Aguarde pelo
menos um segundo e volte a rodar a chave
para “ON”. O indicador/luz de advertência
do sistema de controlo de tracção deverão
apagar-se e o sistema fica activado. A luz
de advertência de problema no motor deve
apagar-se depois de o motociclo atingir a
velocidade mínima de 20 km/h (12 mi/h). Se
o indicador/luz de advertência do sistema
de controlo de tracção ou a luz de adver-
tência de problema no motor permanece-
rem ligados depois da reposição, o
motociclo pode continuar a ser utilizado;
contudo, solicite a um concessionário
Yamaha que verifique o motociclo logo que
possível.
PAU13075

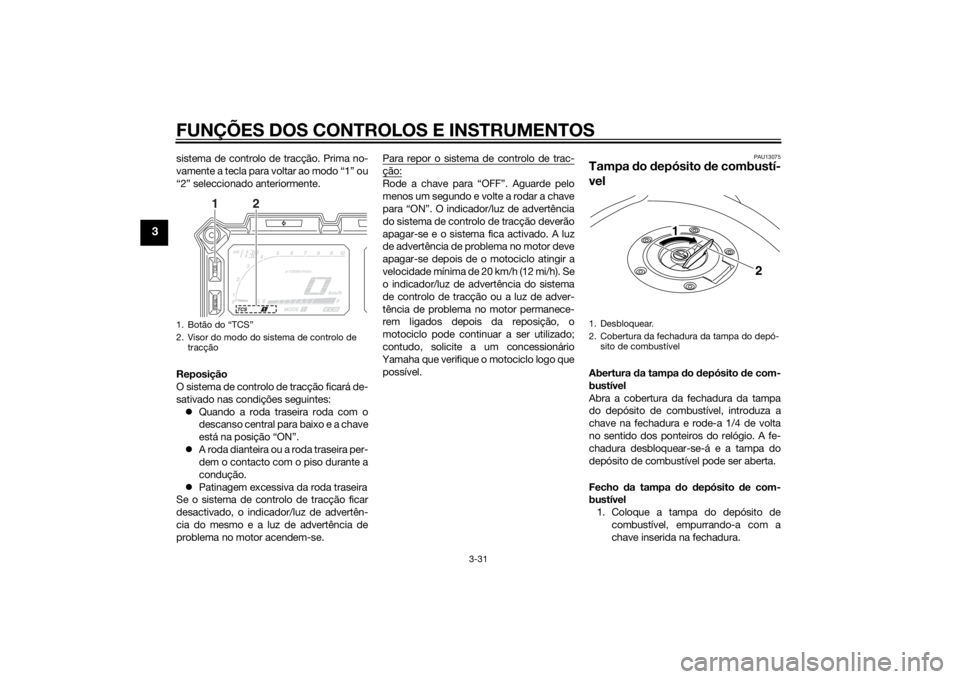

Tampa do depósito de combustí-
velAbertura da tampa do depósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
1. Botão do “TCS”
2. Visor do modo do sistema de controlo de tracção
1
2
1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-sito de combustível
2
1
U2KBP1P0.book Page 31 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-32
3
2. Rode a chave no sentido contrário aodos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
2
1
U2KBP1P0.book Page 32 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-33
3
consulte imediatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU58110
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura
de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU51152

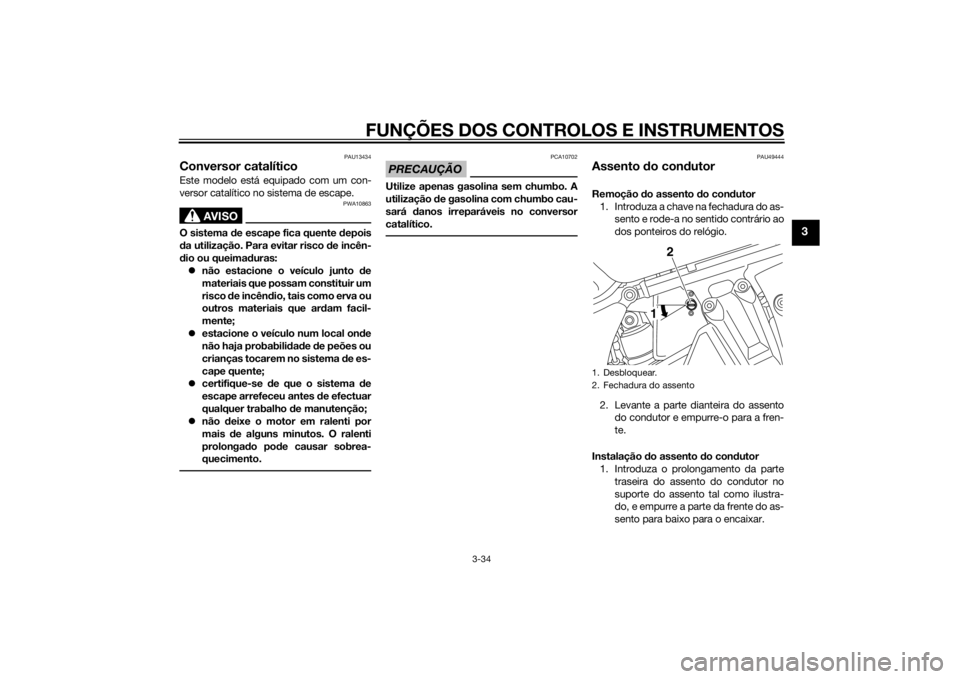

Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
 Certifique-se de que a extremidade
dos tubos se encontra posicionada
para fora da carenagem.
Combustível recomen
dad o:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capaci dad e do depósito d e com-
bustível: 23.0 L (6.08 US gal, 5.06 Imp.gal)
Quantid ad e da reserva de combus-
tível: 3.9 L (1.03 US gal, 0.86 Imp.gal)1. Tubo de respiração e tubo de descarga do
depósito de combustível
1
U2KBP1P0.book Page 33 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-34
3
PAU13434

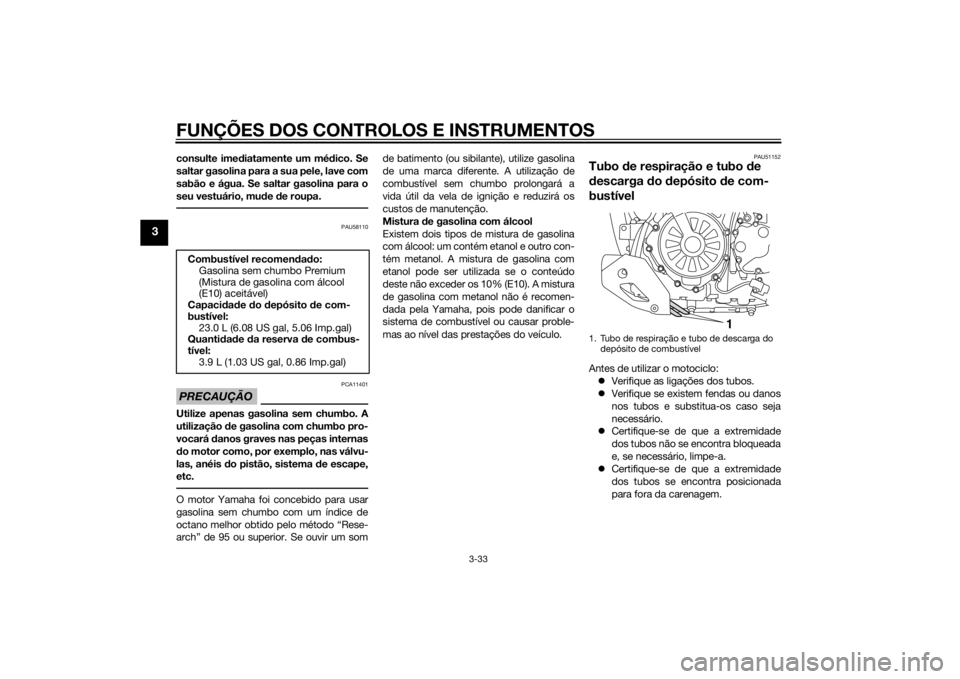

Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto d e
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local ond e
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efectuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU49444

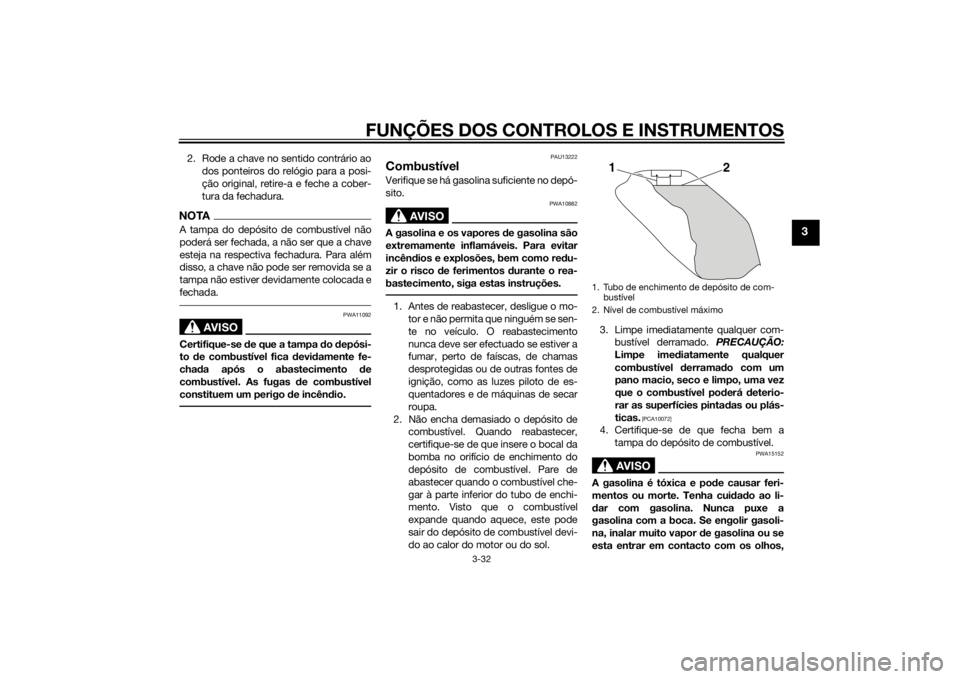

Assento do con dutorRemoção do assento d o condutor
1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte dianteira do assento do condutor e empurre-o para a fren-
te.
Instalação do assento d o condutor
1. Introduza o prolongamento da parte
traseira do assento do condutor no
suporte do assento tal como ilustra-
do, e empurre a parte da frente do as-
sento para baixo para o encaixar.1. Desbloquear.
2. Fechadura do assento
2
1
U2KBP1P0.book Page 34 Tuesday, July 29, 2014 1:41 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-35
3
2. Retire a chave.NOTACertifique-se de que o assento do
condutor está devidamente fixo antes
de conduzir o veículo.
 A altura do assento do condutor pode
ser ajustada para mudar a posição de
condução. (Consulte “Ajuste da altura
do assento do condutor”.)
PAU49475
Ajuste da altura d o assento do
con dutorA altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais alta.
Para ajustar a altura do assento do con-
d utor para a posição mais baixa
1. Retire o assento do condutor. (Con- sulte a página 3-34.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para fora. 3. Instale o regulador de altura do assen-
to do condutor de modo que a marca
de concordância fique alinhada com a
marca “L”, conforme ilustrado.
1. Prolongamento
2. Suporte do assento
1
2
1. Posição baixa
2. Posição alta
1
2
1. Regulador da altura do assento do condutor
1. Regulador da altura do assento do condutor
2. Marca “L”
3. Marca de concordância
1
3
2
1
U2KBP1P0.book Page 35 Tuesday, July 29, 2014 1:41 PM
