Mantenimiento y ajustes periódicos
6-34
6
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
áci do regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes d e
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactivad o y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería d escar-
ga da pue de dañarla de forma irrepara-
ble.
UBP9S0S0.book Page 34 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-35
6
SAU58963
Cambio de fusibles
Las cajas de fusibles y el fusible del motor
del ABS se encuentran detrás del carenado
A; el fusible principal, el fusible del regula-
dor de velocidad y el fusible de la luz de fre-
no se encuentran detrás del carenado B.
(Véase la página 6-9).
Si un fusible está fundido, cámbielo del
modo siguiente.1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave d el sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
1. Fusible del motor del ABS
2. Fusible de repuesto del motor del ABS
3. Fusible principal
4. Fusible de reserva
5. Fusible del sistema regulador de velocidad
6. Fusible de la luz de freno
7. Caja de fusibles
1
2
35
6
7
4
1. Fusible del faro
2. Fusible del solenoide del ABS
3. Fusible de la válvula de mariposa
electrónica
4. Fusible del sistema de inyección de gasolina
5. Fusible de repuesto (reloj y sistema inmovilizador)
6. Fusible del motor del ventilador del radiador
7. Fusible del encendido
8. Fusible del sistema de intermitencia
9. Fusible de la unidad de control del ABS
10.Fusible de terminal 1 (toma de corriente continua)
11.Fusible de la luz de estacionamiento
12.Fusible O/P (opción)
13.Fusible de la suspensión
14.Fusible de reserva
1
3
4
5
6
2789
10
14
13
11
1214
UBP9S0S0.book Page 35 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-36
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU39014
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas halógenas. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
ATENCIÓN
SCA10651
Evite dañar los componentes siguientes:
 Bombilla del faro
No toque la parte de cristal de la
bombilla del faro para no manchar-
la de aceite, ya que de lo contrario
per dería transparencia, luminosi-
d ad y d urabili dad . Elimine comple-
tamente to da sucie dad y marcas de
d ed os en la bombilla del faro con un
trapo hume deci do en alcohol o di-
luyente.
 Óptica del faro
No pegue ningún tipo de película
colorea da o a dhesivos sobre la óp-
tica del faro.
No utilice una bombilla de faro de
potencia superior a la especifica da.
1. Extraiga la tapa de la bombilla del faro
girándola en el sentido contrario al de
las agujas del reloj.
Fusibles especifica
dos:
Fusible principal:
50.0 A
Fusible terminal 1: 3.0 A
Fusible del faro: 20.0 A
Fusible de la luz de freno:
1.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del sistema de intermiten-
cia: 7.5 A
Fusible de encendido: 20.0 A
Fusible del motor del ventilador del
radiador: 20.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa
eléctrica:
7.5 A
Fusible del sistema de inyección de
gasolina:
20.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible de la suspensión:
15.0 A
Fusible del regulador de velocidad: 1.0 A
Fusible O/P (opcional): 20.0 A
1. No tocar la parte de cristal de la bombilla.
UBP9S0S0.book Page 36 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-37
6
2. Desconecte el acoplador del faro.
3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si- tio y sujétela en el portabombillas.
5. Conecte el acoplador del faro.
6. Monte la tapa de la bombilla del faro
girándola en el sentido de las agujas
del reloj. 7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.

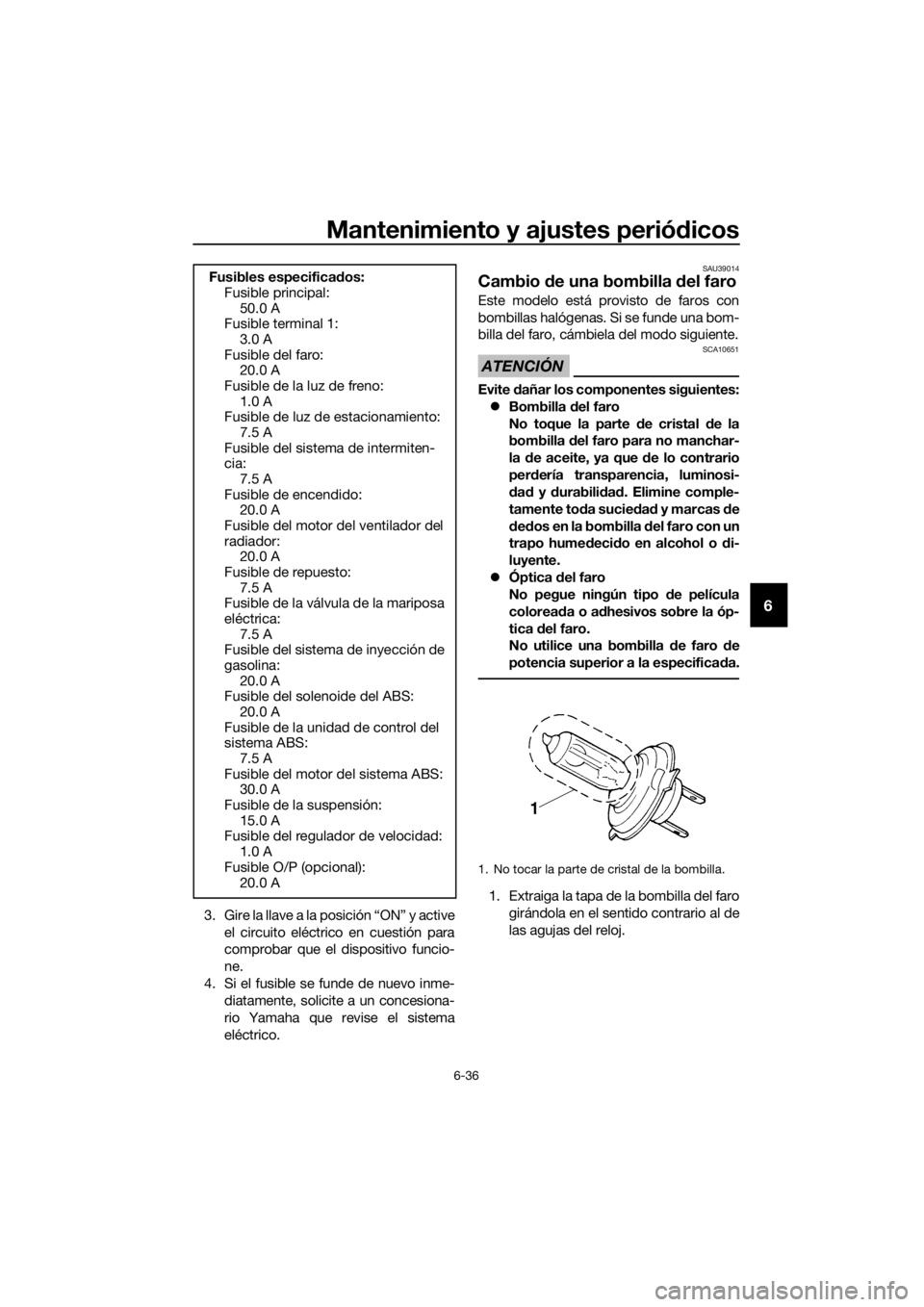

1. Tapa de la bombilla del faro
1. Acoplador del faro
1. Bombilla del faro
2. Portabombillas del faro
1
1
1
2
UBP9S0S0.book Page 37 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-38
6
SAU58971
Cambio de la bombilla de una luz
d e posición
Este modelo está provisto de dos luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el parabrisas extrayendo
los tornillos.
2. Retire la tapa tirando de ella hacia fue- ra.
3. Desmonte el panel extrayendo los tor- nillos y el tornillo de fijación rápida. 4. Desmonte la cubierta del faro extraí-
ble extrayendo los pernos.
5. Extraiga los pernos y retire ligeramen- te hacia fuera el faro extraíble asegu-
rándose de que permanezca sujeto.
ATENCIÓN: Evite tirar de los cables
d el faro.
[SCA16811]
1. Parabrisas
2. Tornillo
1. Tapa
1
22
1
1. Panel
2. Tornillo
3. Tornillo de fijación rápida
1. Cubierta del faro extraíble
2. Perno
1. Faro extraíble
2. Perno del faro extraíble
3
22
1
1
22
1
2
2
UBP9S0S0.book Page 38 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-39
6
6. Extraiga el casquillo de la luz de posi-
ción (con la bombilla) girándolo en el
sentido contrario al de las agujas del
reloj.
7. Tire de la bombilla fundida para ex- traerla.
8. Introduzca una nueva bombilla en el casquillo. 9. Coloque el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj.
10. Monte el faro extraíble colocando los pernos y apretándolos con el par es-
pecificado.
11. Monte la cubierta del faro extraíble colocando los pernos.
12. Monte el panel colocando los tornillos y el tornillo de fijación rápida.
13. Instale la tapa.
14. Monte el parabrisas colocando los
tornillos y apretándolos con el par es-
pecificado. ¡ADVERTENCIA! Un pa-
rabrisas suelto pued e ocasionar un
acci dente. Asegúrese de apretar
los tornillos con el par especifica do.
[SWA15511]
1. Cable del faro
1. Casquillo de la bombilla de la luz de posi-
ción delantera
1. Bombilla de la luz de posición delantera
1
1
1
Par de apriete:
Perno del faro extraíble:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
Par de apriete:
Tornillo del parabrisas:
0.5 N·m (0.05 kgf·m, 0.37 lb·ft)
UBP9S0S0.book Page 39 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-40
6
SAU70570
Luz de intermitencia y luz de fre-
no/piloto trasero
Este modelo está equipado con intermiten-
tes y luz de freno/piloto trasero de tipo LED.
Si una luz de intermitencia o la luz de fre-
no/piloto trasero no se enciende, hágalo re-
visar en un concesionario Yamaha.
SAU49722
Cambio de una bombilla d e la luz
d e la matrícula
1. Desmonte los pernos del conjunto de
la luz de la matrícula.

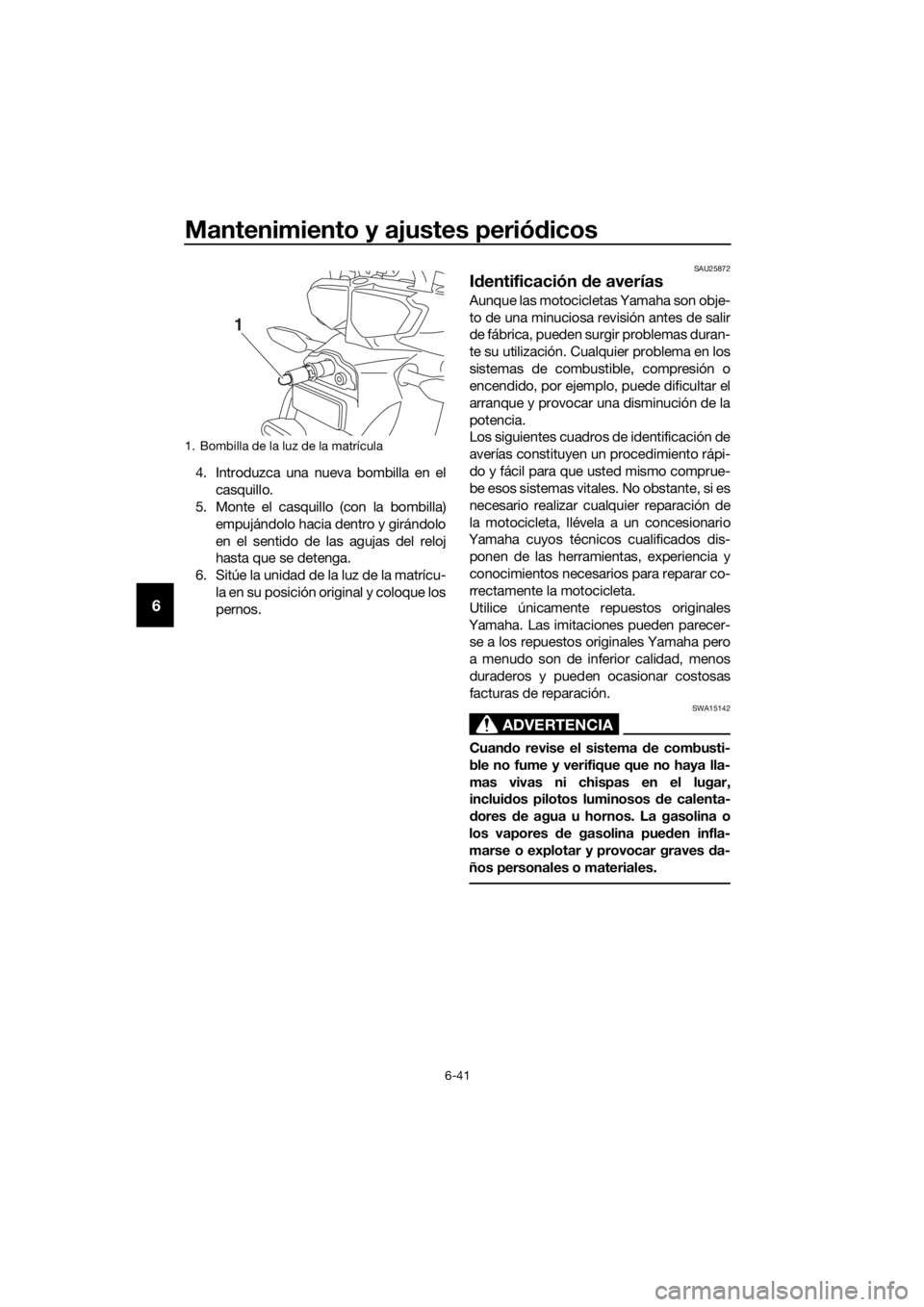

2. Extraiga el casquillo de la bombilla de la luz de la matrícula (junto con la
bombilla) girándolo en el sentido con-
trario al de las agujas del reloj y des-
pués tirando hacia arriba.
3. Tire de la bombilla fundida para ex- traerla.
1. Unidad de la luz de la matrícula
2. Perno de la unidad de la luz de la matrícula
1. Portabombillas de la luz de la matrícula
2
1
1
UBP9S0S0.book Page 40 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-41
6
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj
hasta que se detenga.
6. Sitúe la unidad de la luz de la matrícu- la en su posición original y coloque los
pernos.
SAU25872
Id entificación de averías
Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
inclui dos pilotos luminosos d e calenta-
d ores de agua u hornos. La gasolina o
los vapores de gasolina pue den infla-
marse o explotar y provocar graves da-
ños personales o materiales.
1. Bombilla de la luz de la matrícula
1
UBP9S0S0.book Page 41 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-42
6
SAU63470
Cua dros de i dentificación de averías
Problemas d e arranque o re ducción de las prestaciones del motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
batería.
Ponga gasolina.
El motor gira
rápidamente.
El motor gira
lentamente.
El motor no arranca.
Compruebe la
batería.
Límpielos con un paño
seco y corrija las
distancias entre
electrodos de las bujías
o cámbielas.
Compruebe las conexiones
de los cables de la batería
y haga cargar la batería en
un concesionario Yamaha
según sea necesario.
2. BateríaLa batería está bien.
El motor no arranca.
Compruebe el
encendido.
3. EncendidoHúmedosAccione el arranque
eléctrico.
Secos
Hay compresión.
No hay compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la
compresión.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
4. Compresión
UBP9S0S0.book Page 42 Tuesday, February 7, 2017 1:54 PM

Mantenimiento y ajustes periódicos
6-43
6

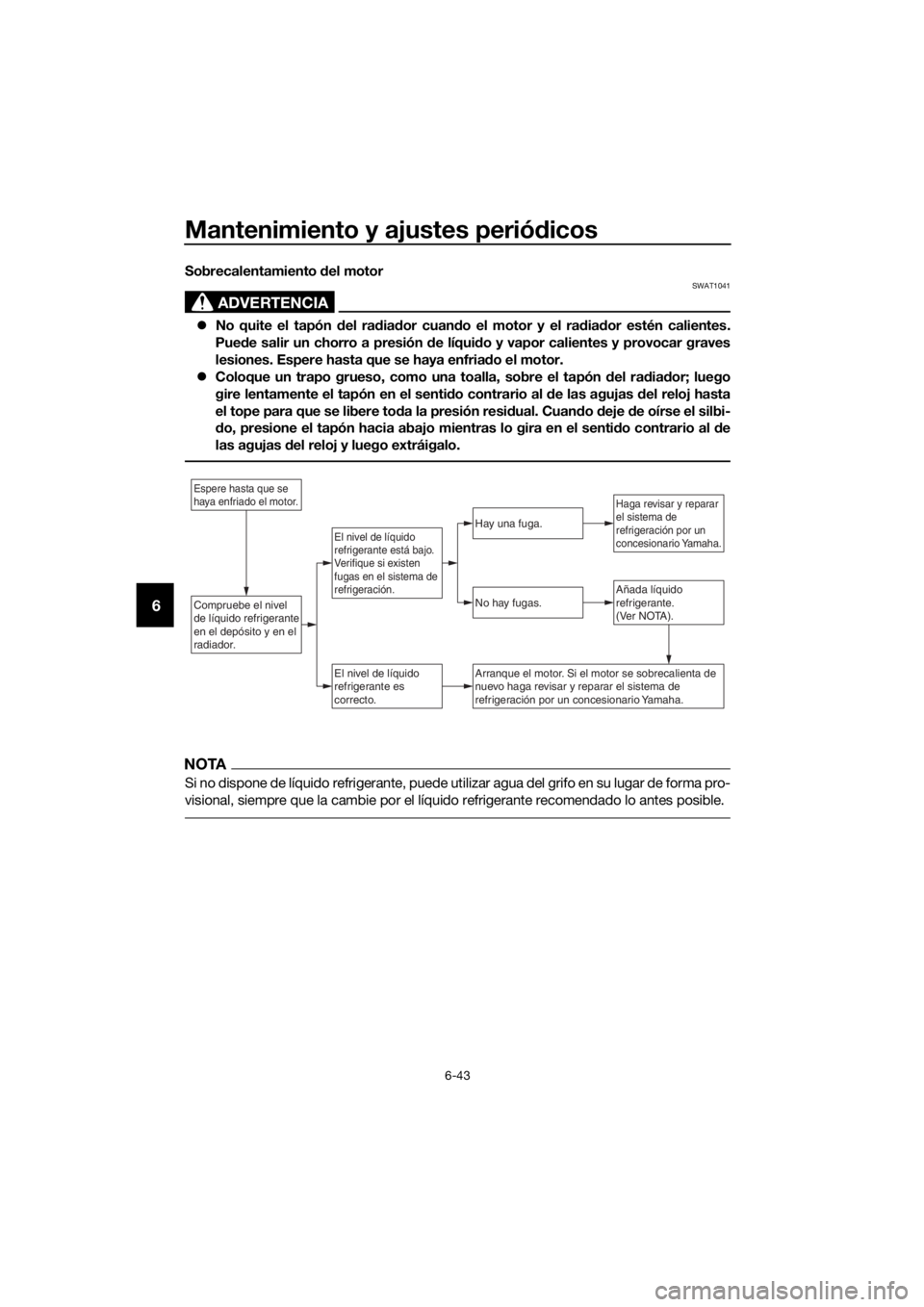

Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041
 No quite el tapón del rad iador cuan do el motor y el ra dia dor estén calientes.
Pued e salir un chorro a presión de líqui do y vapor calientes y provocar graves
lesiones. Espere hasta que se haya enfria do el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón del ra dia dor; luego
gire lentamente el tapón en el senti do contrario al de las agujas d el reloj hasta
el tope para que se libere to da la presión resi dual. Cuan do deje de oírse el silbi-
d o, presione el tapón hacia abajo mientras lo gira en el senti do contrario al de
las agujas d el reloj y luego extráigalo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma pro-
visional, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que se
haya enfriado el motor.
Compruebe el nivel
de líquido refrigerante
en el depósito y en el
radiador.Añada líquido
refrigerante.
(Ver NOTA).
El nivel de líquido
refrigerante es
correcto.
No hay fugas.
Hay una fuga.El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar
el sistema de
refrigeración por un
concesionario Yamaha.
Arranque el motor. Si el motor se sobrecalienta de
nuevo haga revisar y reparar el sistema de
refrigeración por un concesionario Yamaha.
UBP9S0S0.book Page 43 Tuesday, February 7, 2017 1:54 PM
