Pulizia e rimessaggio del motociclo
7-3
7
neutro e, dopo la pulizia, sciacquarlo a fon-
do con acqua. Per una pulizia supplemen-
tare, utilizzare il dete rgente per parabrezza
Yamaha Windshield Cleaner o un altro de- tergente di qualità. Alcuni prodotti deter-
genti per la plastica possono lasciare graffi
sul parabrezza. Prima di utilizzarli, fare una
prova lucidando una zona che non com-
prometta la visibilità.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto as-
sorbente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
4. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super- fici verniciate.
7. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo.
 Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
 Se necessario, pulire i dischi freni e
i le g uarnizioni dei freni con un de-
ter gente per d ischi freni o con ace-
tone e lavare i pneumatici con ac
qua cal da ed un d etergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo e d il suo com-
portamento in curva.
ATTENZIONE
HCA10801
 Applicare con parsimonia olio spray
e cera e accertarsi d i togliere con
un panno il pro dotto in eccesso.
 Non applicare mai olio o cera sulle
parti in g omma e in plastica, bensì
trattarle con pro dotti di pulizia spe-
cifici.
 Evitare di usare pro dotti luci danti
abrasivi, in q uanto asportano la ver-
nice.
NOTA
 Consultare un concessionario
Yamaha per consigli sui prodotti da usare.
 Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
UBP9H0H0.book Page 3 Monda y, February 6, 2017 3:48 PM

Pulizia e rimessaggio del motociclo
7-4
7
HAU49592
Rimessa ggio
A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.
ATTENZIONE
HCA10811
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quand o è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
ma gazzinati pro dotti chimici forti.
A lun go termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi ri portate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione. a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle can-
dele. c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danne ggiamenti o
infortuni provocati dalle scintil-
le, accertarsi d i aver messo a
massa gli elettro di d ella can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi- nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-32.
UBP9H0H0.book Page 4 Monda y, February 6, 2017 3:48 PM

Pulizia e rimessaggio del motociclo
7-5
7
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
UBP9H0H0.book Page 5 Monda y, February 6, 2017 3:48 PM

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:2250 mm (88.6 in)
Larghezza totale:
980 mm (38.6 in)
Altezza totale: 1410/1470 mm (55.5/57.9 in)
Altezza alla sella: 845/870 mm (33.3/34.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 190 mm (7.48 in)
Raggio minimo di sterzata: 2.7 m (8.86 ft)
Peso:
Peso in ordine di marcia:
266 kg (586 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
Bicilindrico
Cilindrata: 1199 cm3
Alesaggio × corsa:
98.0 × 79.5 mm (3.86 × 3.13 in)
Rapporto di compressione:
11.0 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter secco
Olio motore:
Marca consigliata:YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio:3.10 L (3.28 US qt, 2.73 Imp.qt) Con rimozione dell'elemento filtro olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Olio del car dano:
Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80W-90 API GL-5 o olio per
ingranaggi ipoidi SAE 80 API GL-4 originali
Yamaha
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantità di liq uido refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiatore (tutto il circuito compreso): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
23 L (6.1 US gal, 5.1 Imp.gal)
Quantità di riserva carburante: 3.9 L (1.03 US gal, 0.86 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione: BP81 00
Can dela/-e:
Produttore/modello:
NGK/CPR8EB9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:A bagno d'olio, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
1.466 (85/58)
Trasmissione finale: Ad albero
Rapporto di riduzione secondaria: 2.987 (21/25 x 32/9)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
UBP9H0H0.book Page 1 Monda y, February 6, 2017 3:48 PM

Caratteristiche tecniche
8-2
8
Rapporti di riduzione:1ª:
2.769 (36/13)
2ª: 2.063 (33/16)
3ª: 1.571 (33/21)
4ª:
1.250 (30/24)
5ª: 1.042 (25/24)
6ª: 0.929 (26/28)
Parte ciclistica:
Tipo di telaio:
Scocca posteriore
Angolo di incidenza: 28.0 gradi
Avancorsa: 126 mm (5.0 in)
Pneumatico anteriore:
Tipo:Senza camera d'aria
Misura: 110/80R19M/C 59V
Produttore/modello:
BRIDGESTONE/BW501
Pneumatico posteriore:
Tipo:Senza camera d'aria
Misura:
150/70R17M/C 69V
Produttore/modello: BRIDGESTONE/BW502
Carico:
Carico massimo:
204 kg (450 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici fre ddi):
1 persona:
Anteriore:
225 kPa (2.25 kgf/cm2, 33 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
2 persone: Anteriore: 225 kPa (2.25 kgf/cm2, 33 psi) Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:
Tipo di ruota:
Ruota a raggi
Dimensioni cerchio: 19M/C x MT2.50
Ruota posteriore:
Tipo di ruota:
Ruota a raggi
Dimensioni cerchio: 17M/C x MT4.00
Impianto di frenatura unificato:
Comando:
Attivato dal freno anteriore
Freno anteriore:
Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4
Freno posteriore:
Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:
Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico
Escursione ruota: 190 mm (7.5 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione
articolata)
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota: 190 mm (7.5 in)
Impianto elettrico:
Tensione impianto:12 V
Sistema d’accensione: TCI
UBP9H0H0.book Page 2 Monda y, February 6, 2017 3:48 PM

Caratteristiche tecniche
8-3
8
Sistema di carica:Volano magnete in C.A.
Batteria:
Modello:
YTZ12S
Tensione, capacità: 12 V, 11.0 Ah (10 HR)
Faro:
Tipo a lampadina:
Lampada alogena
Potenza lampa dina:
Faro:
H7, 55.0 W
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: LED
Luce ausiliaria: 5.0 W
Luce targa:
5.0 W
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia “SET” regolatore automatico della
velocità: LED
Spia “ON” regolatore automatico della
velocità: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Spia sospensione:
LED
Fusibile:
Fusibile principale:50.0 A
Fusibile terminale 1:
3.0 A
Fusibile del faro: 20.0 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 20.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore: 20.0 A
Fusibile dell’impianto di iniezione carburante:
20.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile sospensione: 15.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
Fusibile O/P (opzione): 20.0 A
UBP9H0H0.book Page 3 Monda y, February 6, 2017 3:48 PM

Informazioni per I consumatori
9-1
9
HAU53562

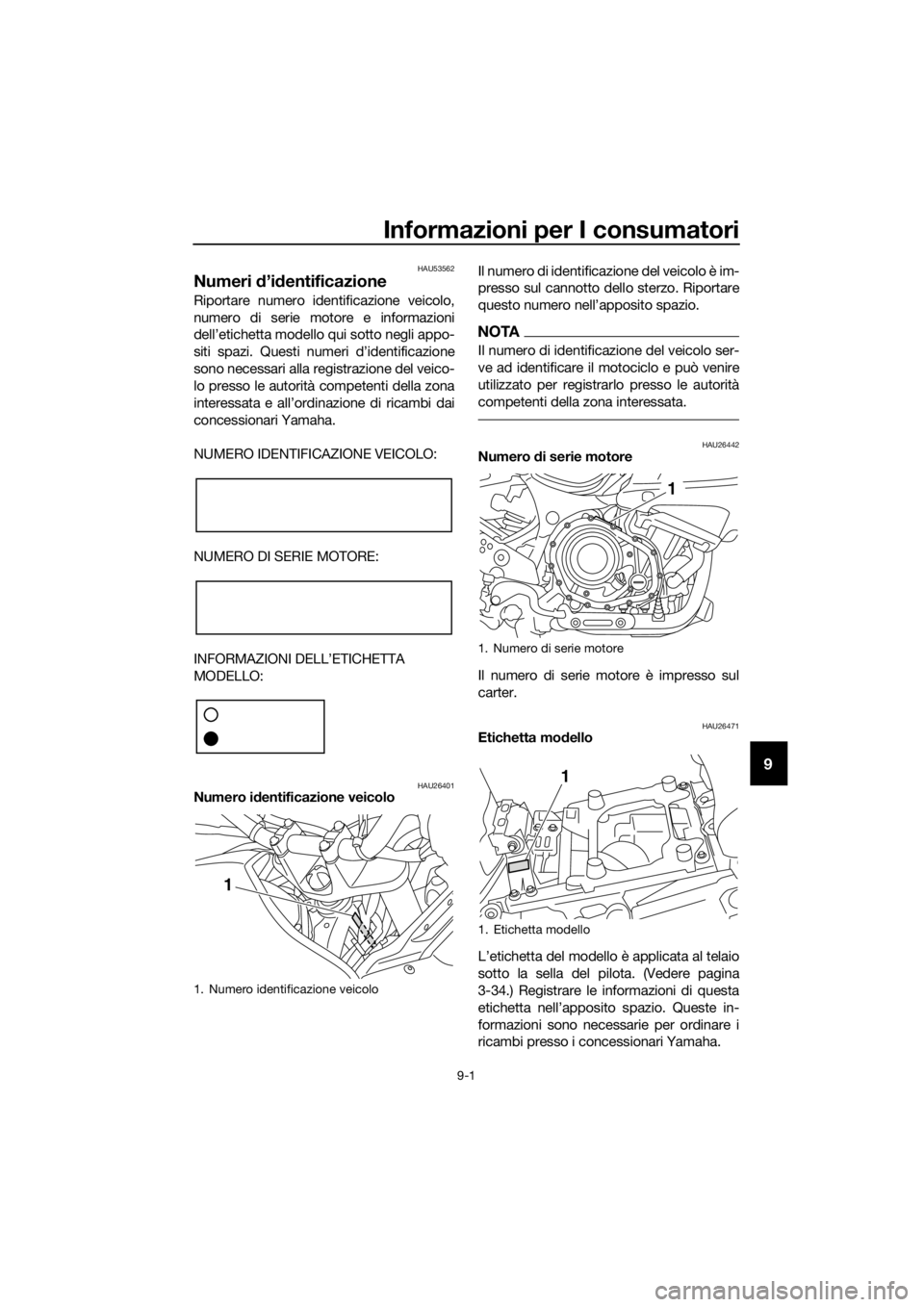

Numeri d’id entificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero i dentificazione veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442Numero
di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-34.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBP9H0H0.book Page 1 Monda y, February 6, 2017 3:48 PM

Informazioni per I consumatori
9-2
9
HAU69910
Connettore dia gnostica
Il connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74701
Re gistrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec- cetto nel caso in cui:  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Connettore diagnostica
1
UBP9H0H0.book Page 2 Monda y, February 6, 2017 3:48 PM

10-1
10
Indice analitico
A
ABS ...................................................... 3-27
Accensione del motore .......................... 5-2
Altezza sella pilota, regolazione ........... 3-35
Attacchi cinghie portabagagli .............. 3-43
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-2
C
Cambi di marcia ..................................... 5-3
Candele, controllo ................................ 6-11
Caratteristiche tecniche ......................... 8-1
Carburante ........................................... 3-31
Carburante, consigli per ridurne il
consumo .............................................. 5-3
Carenature, rimozione e installazione .... 6-9
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione .................... 6-30
Cavalletto laterale................................. 3-44
Commutatore luce abbagliante/ anabbagliante/interruttore di
segnalazione luce abbagliante........... 3-23
Connettore diagnostica .......................... 9-2
Convertitore catalitico .......................... 3-33
Cuscinetti ruote, controllo .................... 6-32
D
D-mode (modalità di guida).................. 3-22
E
Elemento filtrante ................................. 6-19
Etichetta modello ................................... 9-1
F
Filtro a carboni attivi ............................. 6-12
Forcella, controllo................................. 6-31
Fusibili, sostituzione ............................. 6-34
G
Gioco della leva freno, controllo .......... 6-25
Gioco della manopola acceleratore, controllo ............................................. 6-20
Gioco valvole........................................ 6-20
I
Informazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/Avviamento ....... 3-23
Interruttore dei menu ............................ 3-24
Interruttore dell’avvisatore acustico ..... 3-23
Interruttore di selezione........................ 3-24
Interruttore indicatori di direzione ........ 3-23
Interruttore luci d’emergenza ............... 3-23
Interruttori del sistema di regolazione automatica della velocità ................... 3-24 Interruttori luce stop ............................. 6-25
Interruttori manubrio ............................. 3-23
K
Kit attrezzi ............................................... 6-2
L
Lampada faro, sostituzione .................. 6-35
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-36
Lampada luce targa, sostituzione......... 6-39
Leva freno ............................................. 3-26
Leva frizione................................ 3-25, 6-24
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-29
Liquidi del freno e della frizione,
cambio ................................................ 6-28
Liquido refrigerante............................... 6-17
Livello liquido freni, controllo ................ 6-27
Luce indicatori di direzione e lampada biluce stop/fanalino ............................ 6-39
M
Manopola e cavo acceleratore, controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione, periodiche ............................................. 6-5
Manutenzione, sistema di controllo
emissioni............................................... 6-4
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1
O
Olio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio.......... 6-12
P
Parabrezza ............................................ 3-37
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-26
Pedale cambio ...................................... 3-25
Pedale freno.......................................... 3-27
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-29
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-21
Portapacchi........................................... 3-42
Posizioni dei componenti........................ 2-1
Presa ausiliaria (CC) .............................. 3-46
Pulizia...................................................... 7-1
R
Regime del minimo, controllo ............... 6-19
UBP9H0H0.book Page 1 Monda y, February 6, 2017 3:48 PM

Indice analitico
10-2
10
Registrazione dei dati, veicolo ................ 9-2
Ricerca ed eliminazione guasti ............. 6-40
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-4
Ruote .................................................... 6-24
S
Sella pilota ............................................ 3-34
Sistema di controllo della trazione........ 3-28
Sistema d’interruzione circuito
accensione ......................................... 3-44
Sistema di regolazione automatica della velocità ................................................. 3-6
Sistema immobilizzatore......................... 3-1
Sospensione, regolazione anteriore e posteriore ........................................... 3-38
Spia ABS................................................. 3-4
Spia di segnalazione sistema di controllo della trazione ......................... 3-5
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia sistema di sospensioni a regolazione elettronica ......................... 3-5
Spie del regolatore automatico di velocità ................................................. 3-4
Spie di segnalazione e di avvertimento ......................................... 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-31
Strumento multifunzione......................... 3-9
T
Tabelle di ricerca ed eliminazione guasti .................................................. 6-41
Tappo serbatoio carburante ................. 3-30
Tubo di troppopieno del serbatoio carburante .......................................... 3-33
V
Verniciatura opaca, prestare
attenzione ............................................. 7-1
UBP9H0H0.book Page 2 Monda y, February 6, 2017 3:48 PM
