YAMAHA XT1200ZE 2017 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-5
6
HAU71372
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1 *Controllo
dia gno-
stico d el sistema • Eseguire l’ispezione dinamica
con lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. Ogni 40000 km (24000 mi)
3 *Frizione • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. √√√√√
4 *Freno anteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
5 *Freno posteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
6 *Tu b i f r e n i • Controllare se vi sono fessura-
zioni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
7 *Liqui do freni • Cambiare. Ogni 2 anni
8 *Ruote • Controllare il disassamento e
danneggiamenti.
• Stringere tutti i raggi. Al primo intervallo e successi-
vamente ogni 5000 km (3000 mi)
9 *Pneumatici • Controllare la profondità batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
10 *Cuscinetti ruote • Controllare che il cuscinetto
non sia allentato o danneggia-
to. √√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UBP9H0H0.book Page 5 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione perio diche
6-6
6
11 *Cuscinetti perno
di
g ui da forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cu-
scinetti non siano allentati. √√√√√
• Riempire moderatamente con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
13 *Fissa
ggi d ella par-
te ciclistica • Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente. √√√√√
14 Perno
di rotazione
leva freno • Lubrificare con grasso al silico-
ne. √√√√√
15 Perno
di rotazione
d el ped ale freno • Lubrificare con grasso a base
di sapone di litio. √√√√√
16 Perno
di rotazione
leva frizione • Lubrificare con grasso al silico-
ne. √√√√√
17 Perno
di rotazione
d el ped ale cambio • Lubrificare con grasso a base
di sapone di litio. √√√√√
18 Cavalletto latera-
le, cavalletto cen-
trale • Controllare il funzionamento.
• Lubrificare con grasso a base
di sapone di litio. √√√√√
19 *Interruttore caval-
letto laterale • Controllare il funzionamento e,
se necessario, sostituire. √√√√√√
20 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
21 *Assieme ammor-
tizzatore • Controllare il funzionamento e
l’as

senza di perdite di olio.
• Sostituire se necessario. √√√√
22 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio
d i colle gamento
d ella sospensione
posteriore • Controllare il funzionamento.
√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UBP9H0H0.book Page 6 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione periodiche
6-7
6
HAU72840
NOTA
 Filtro aria
• Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rive- stimento d’olio, che non va pulita con aria compressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umi-
de o polverose.
23 Olio motore • Cambiare (scaldare il motore
prima del drenaggio).
• Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. √√√√√√
24 Cartuccia filtro olio • Sostituire. √√√
25 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
26 *Olio car dano • Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. √√√√√
• Cambiare. √√√
27 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
28 *Parti in movimen-
to e cavi
• Lubrificare.
√√√√√
29 *Corpo manopola
acceleratore e
cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola acceleratore, il cavo e il cavo ri-
scaldatore manopola. √√√√√
30 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UBP9H0H0.book Page 7 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione perio diche
6-8
6
 Manutenzione del freno e della frizione idraulici
• Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del
liquido della frizione.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza non- ché della pompa frizione e della pompa disinnesto frizione, e cambiare il liquido fre-
ni ed il liquido della frizione.
• Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o dan-
neggiati.
UBP9H0H0.book Page 8 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione periodiche
6-9
6
HAU18782

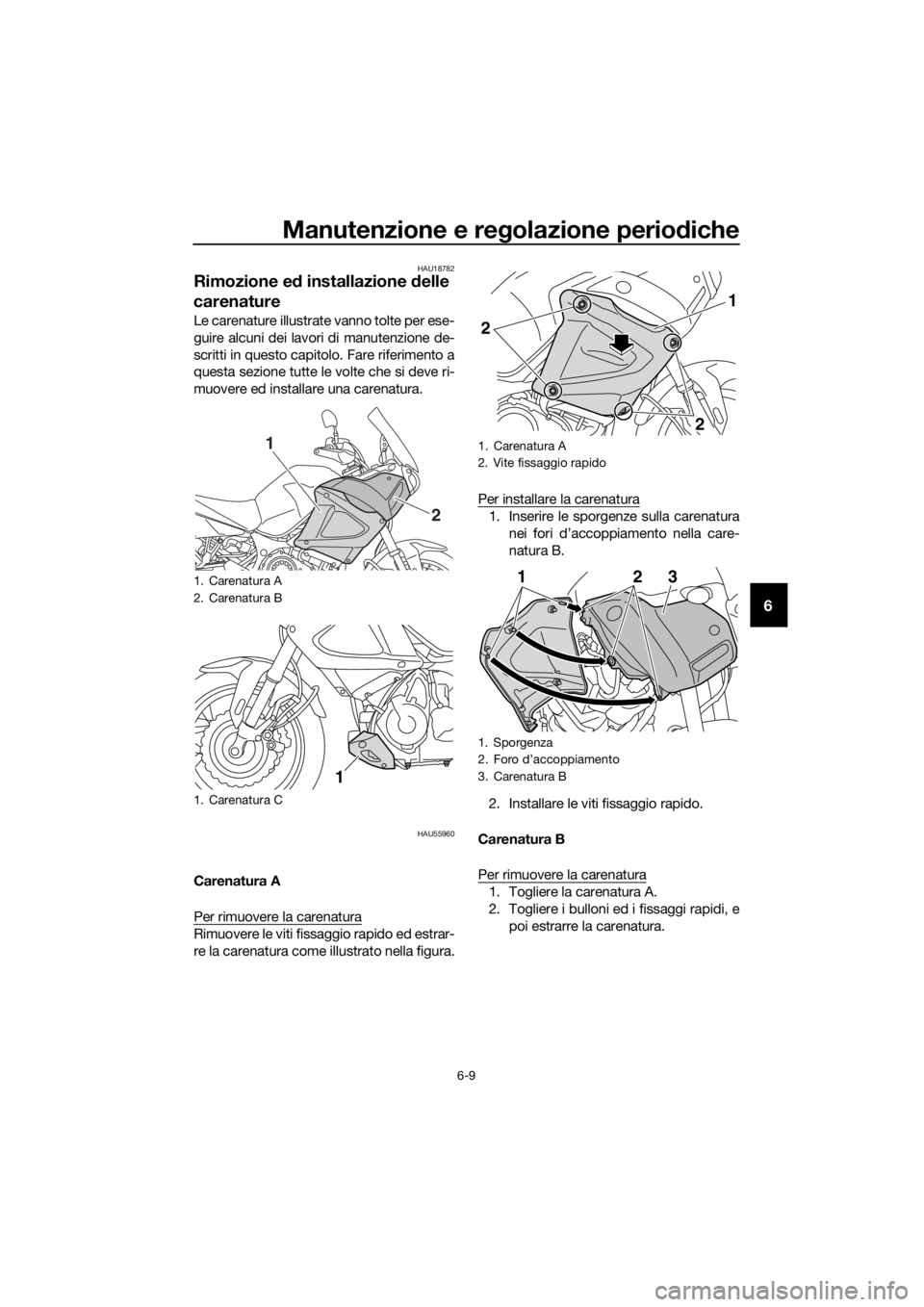

Rimozione e d installazione delle
carenature
Le carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU55960
Carenatura A
Per rimuovere la carenatura
Rimuovere le viti fissaggio rapido ed estrar-
re la carenatura come illustrato nella figura. Per installare la carenatura
1. Inserire le sporgenze sulla carenatura
nei fori d’accoppiamento nella care-
natura B.
2. Installare le viti fissaggio rapido.
Carenatura B
Per rimuovere la carenatura
1. Togliere la carenatura A.
2. Togliere i bulloni ed i fissaggi rapidi, e poi estrarre la carenatura.
1. Carenatura A
2. Carenatura B
1. Carenatura C
1
2
1
1. Carenatura A
2. Vite fissaggio rapido
1. Sporgenza
2. Foro d’accoppiamento
3. Carenatura B
2
2
1
123
UBP9H0H0.book Page 9 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione perio diche
6-10
6

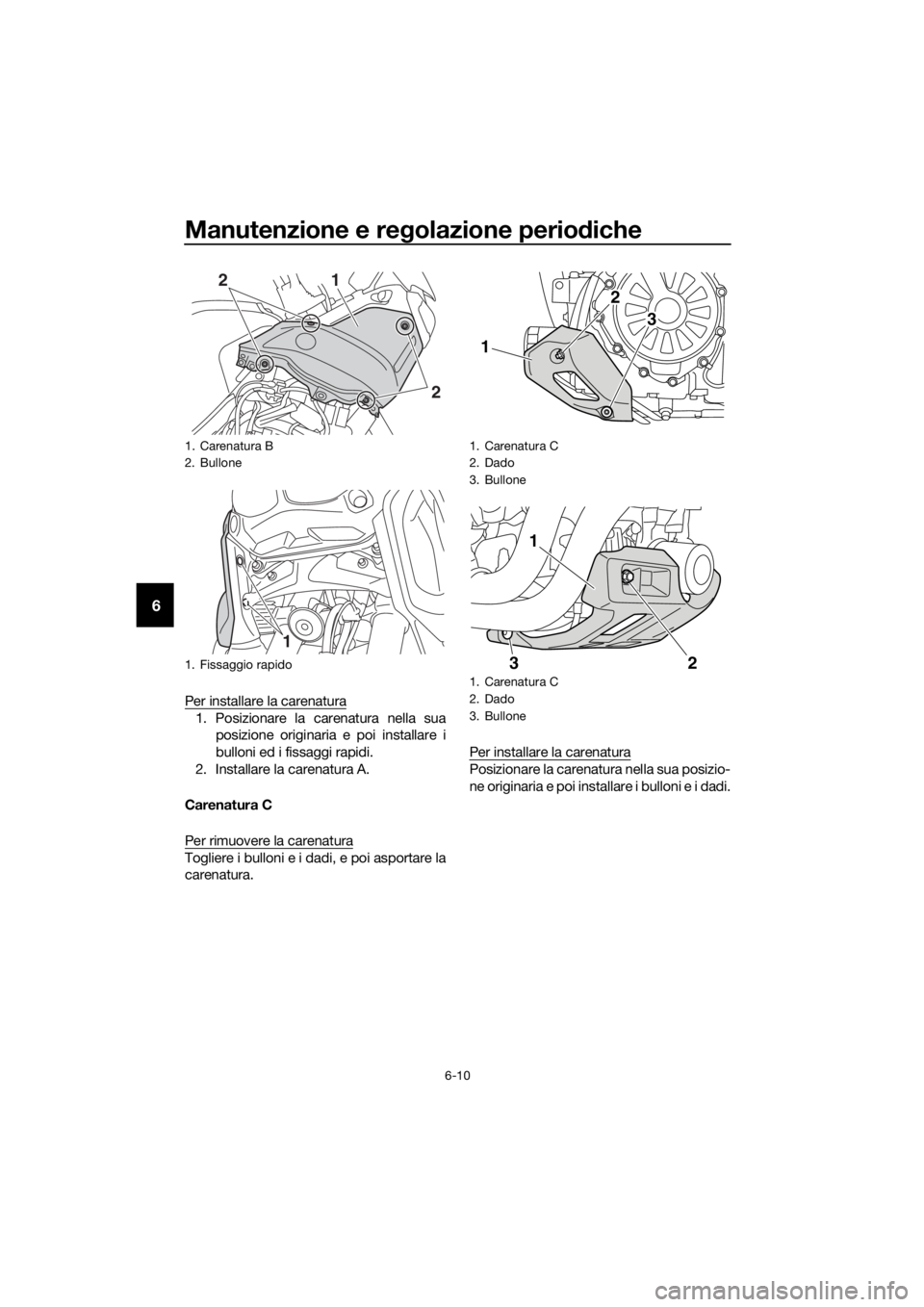

Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni ed i fissaggi rapidi.
2. Installare la carenatura A.
Carenatura C
Per rimuovere la carenatura
Togliere i bulloni e i dadi, e poi asportare la
carenatura. Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni e i dadi.
1. Carenatura B
2. Bullone
1. Fissaggio rapido
21
2
1
1. Carenatura C
2. Dado
3. Bullone
1. Carenatura C
2. Dado
3. Bullone
2
3
1
1
2
3
UBP9H0H0.book Page 10 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione periodiche
6-11
6
HAU19653

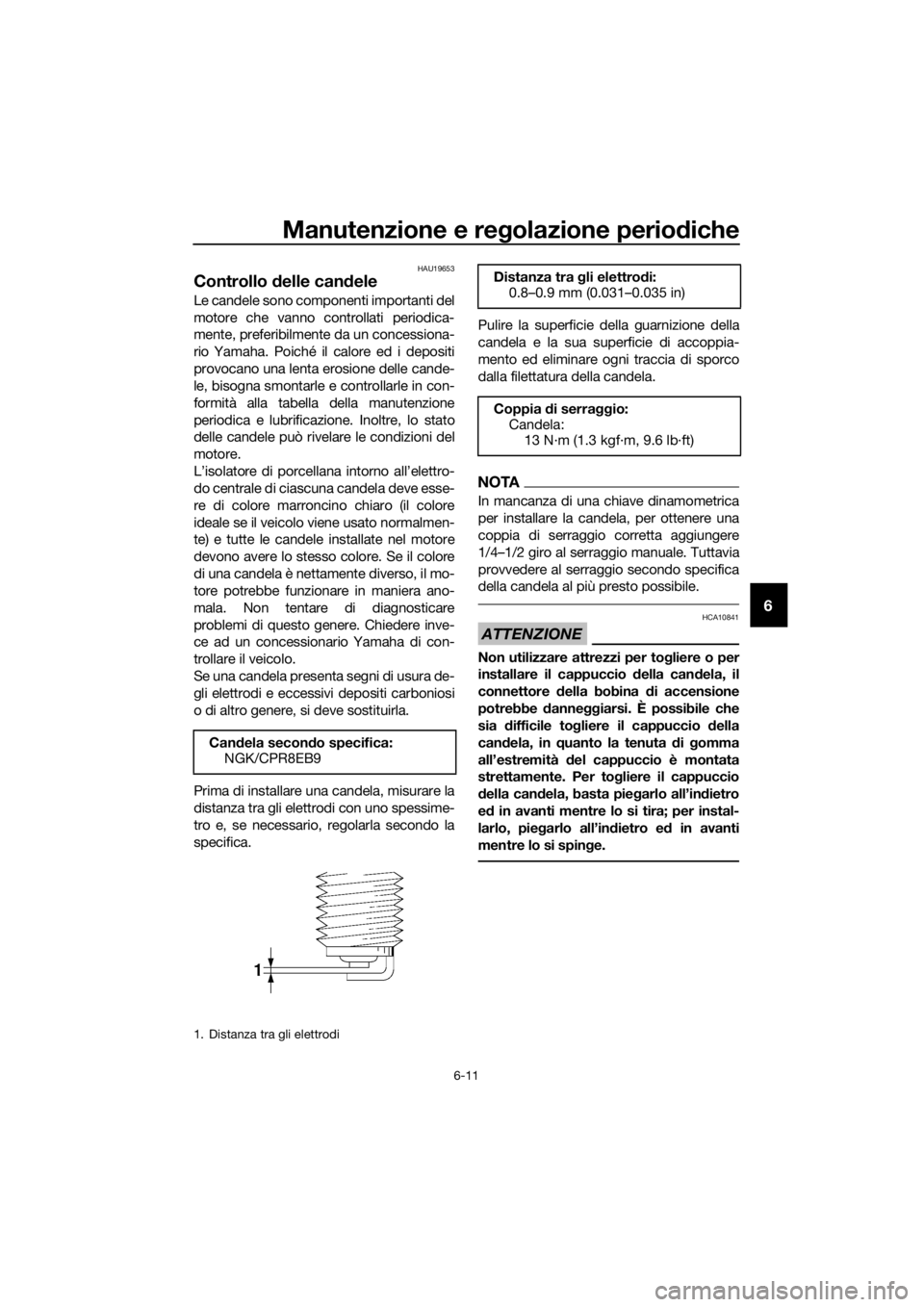

Controllo delle can dele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica. Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio d ella candela, il
connettore della bobina di accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio della
can dela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pieg arlo all’indietro e d in avanti
mentre lo si sping e.
Candela secon do specifica:
NGK/CPR8EB9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBP9H0H0.book Page 11 Monda y, February 6, 2017 3:48 PM

Manutenzione e regolazione perio diche
6-12
6
HAU79401

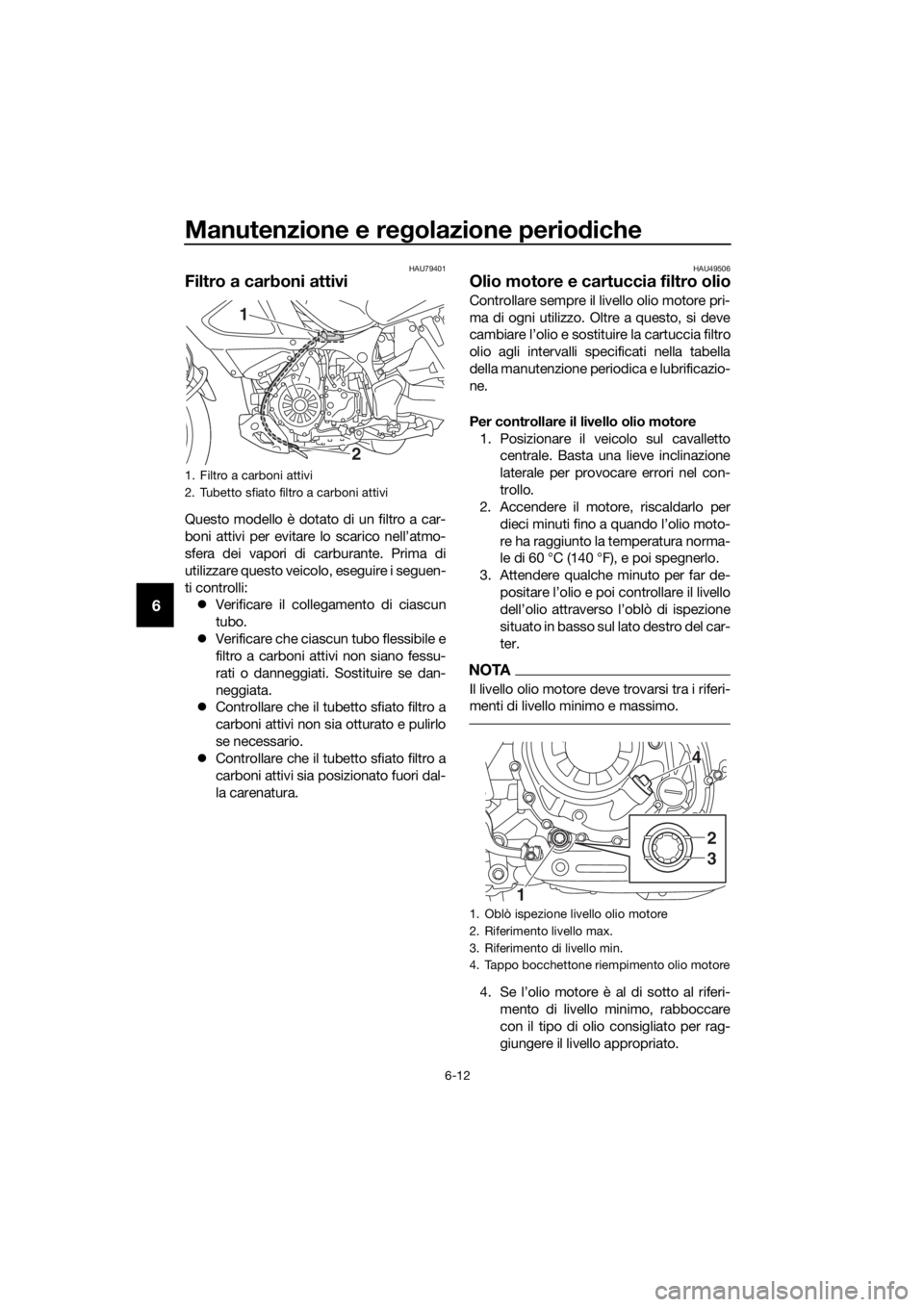

Filtro a carboni attivi
Questo modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
 Controllare che il tubetto sfiato filtro a
carboni attivi sia posizionato fuori dal-
la carenatura.
HAU49506
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, riscaldarlo per
dieci minuti fino a quando l’olio moto-
re ha raggiunto la temperatura norma-
le di 60 °C (140 °F), e poi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato destro del car-
ter.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. Se l’olio motore è al di sotto al riferi-mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
2
1
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Tappo bocchettone riempimento olio motore
4
2
3
1
UBP9H0H0.book Page 12 Monda y, February 6, 2017 3:48 PM

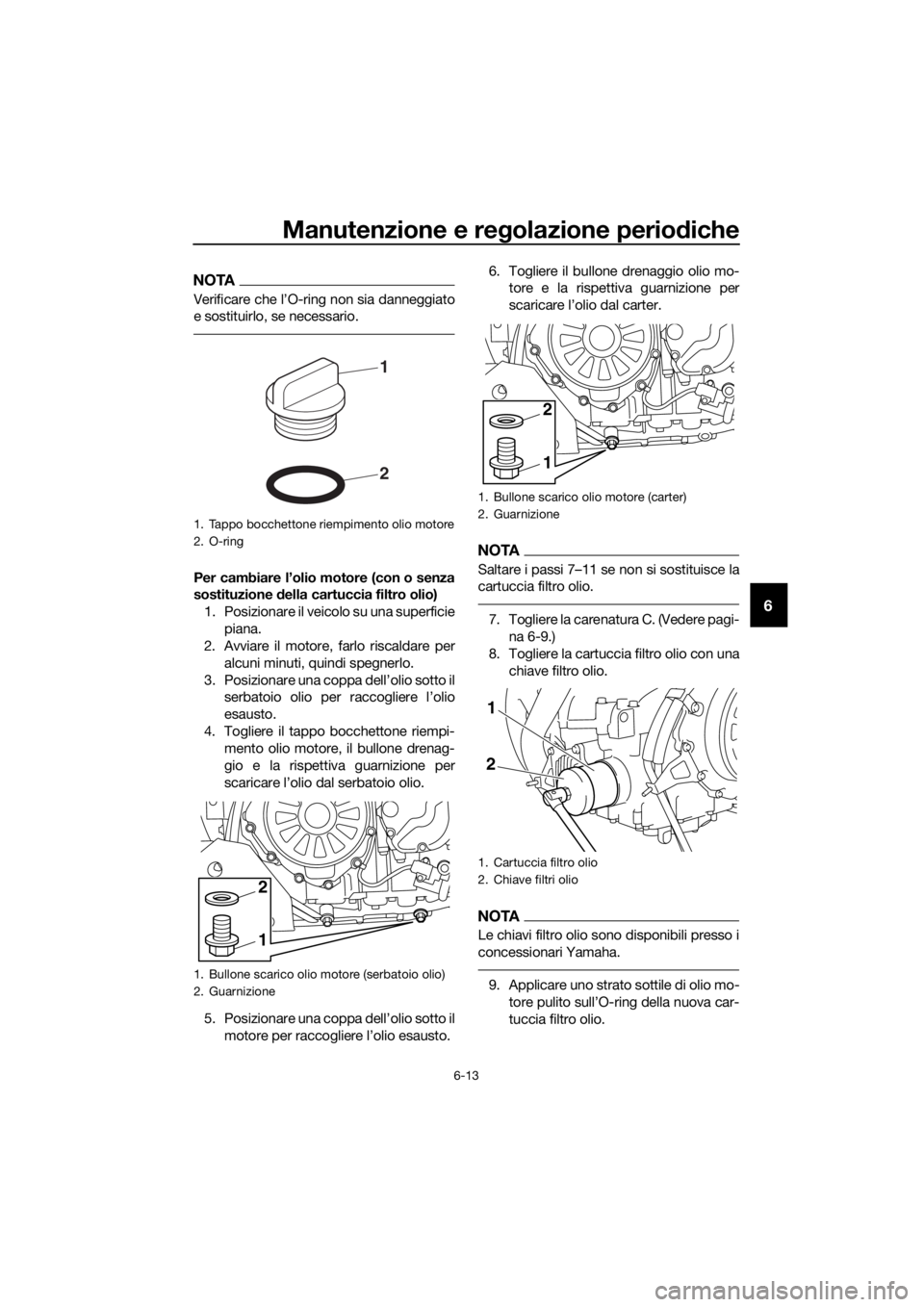

Manutenzione e regolazione periodiche
6-13
6
NOTA
Verificare che l’O-ring non sia danneggiato
e sostituirlo, se necessario.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il serbatoio olio per raccogliere l’olio
esausto.
4. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio e la rispettiva guarnizione per
scaricare l’olio dal serbatoio olio.
5. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto. 6. Togliere il bullone drenaggio olio mo-
tore e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTA
Saltare i passi 7–11 se non si sostituisce la
cartuccia filtro olio.
7. Togliere la carenatura C. (Vedere pagi-na 6-9.)
8. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
9. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Tappo bocchettone riempimento olio motore
2. O-ring
1. Bullone scarico olio motore (serbatoio olio)
2. Guarnizione
2
1
1
2
1. Bullone scarico olio motore (carter)
2. Guarnizione
1. Cartuccia filtro olio
2. Chiave filtri olio
1
2
2
1
UBP9H0H0.book Page 13 Monda y, February 6, 2017 3:48 PM

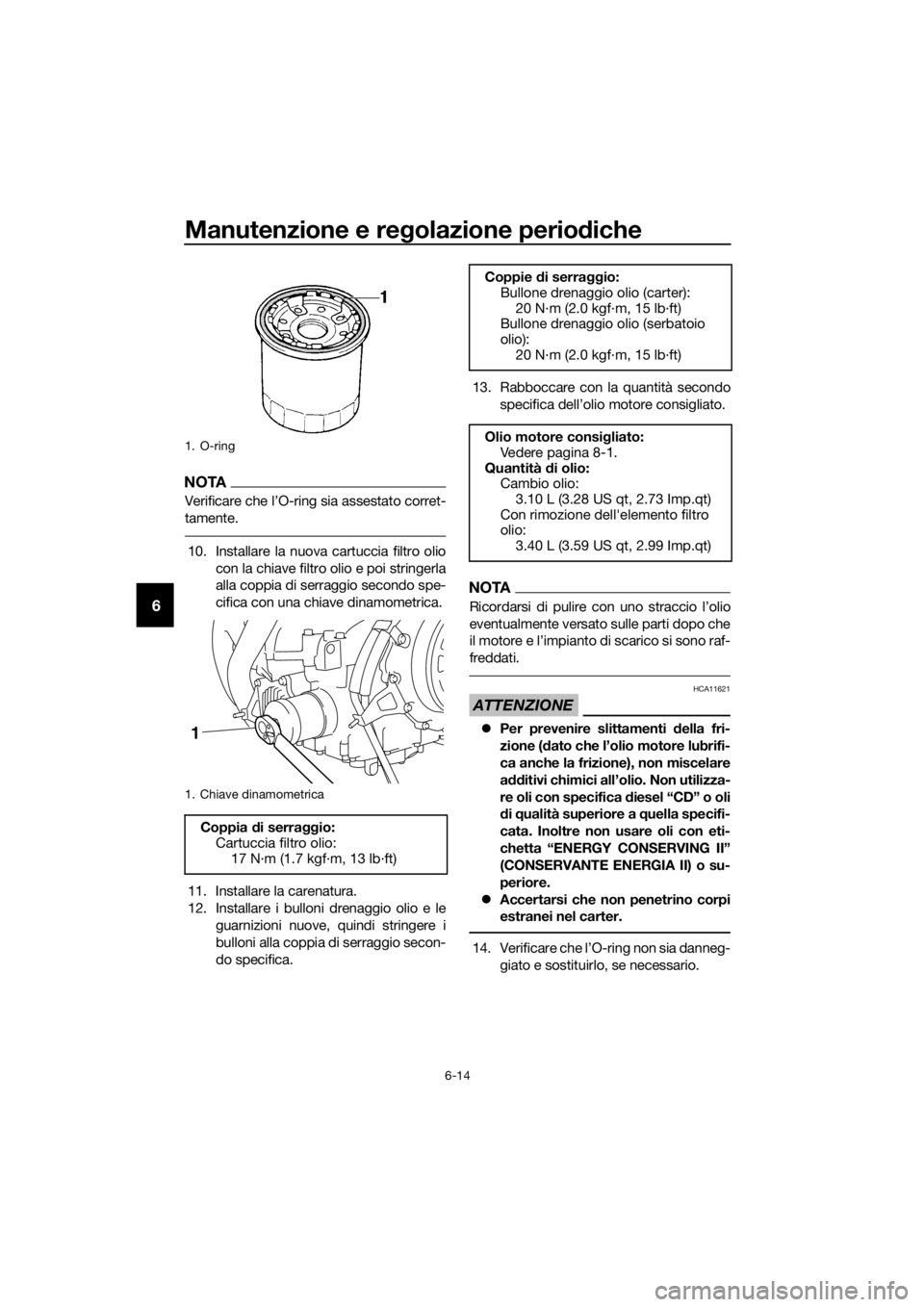

Manutenzione e regolazione perio diche
6-14
6
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
10. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
11. Installare la carenatura.
12. Installare i bulloni drenaggio olio e le guarnizioni nuove, quindi stringere i
bulloni alla coppia di serraggio secon-
do specifica. 13. Rabboccare con la quantità secondo
specifica dell’olio motore consigliato.
NOTA
Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
14. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
1. O-ring
1. Chiave dinamometrica
Coppia di serra ggio:
Cartuccia filtro olio: 17 N·m (1.7 kgf·m, 13 lb·ft)
1
Coppie d i serraggio:
Bullone drenaggio olio (carter):
20 N·m (2.0 kgf·m, 15 lb·ft)
Bullone drenaggio olio (serbatoio
olio):
20 N·m (2.0 kgf·m, 15 lb·ft)
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio:
3.10 L (3.28 US qt, 2.73 Imp.qt)
Con rimozione dell'elemento filtro
olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)
UBP9H0H0.book Page 14 Monda y, February 6, 2017 3:48 PM
