YAMAHA XT1200ZE 2017 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-37
3
HAU58982

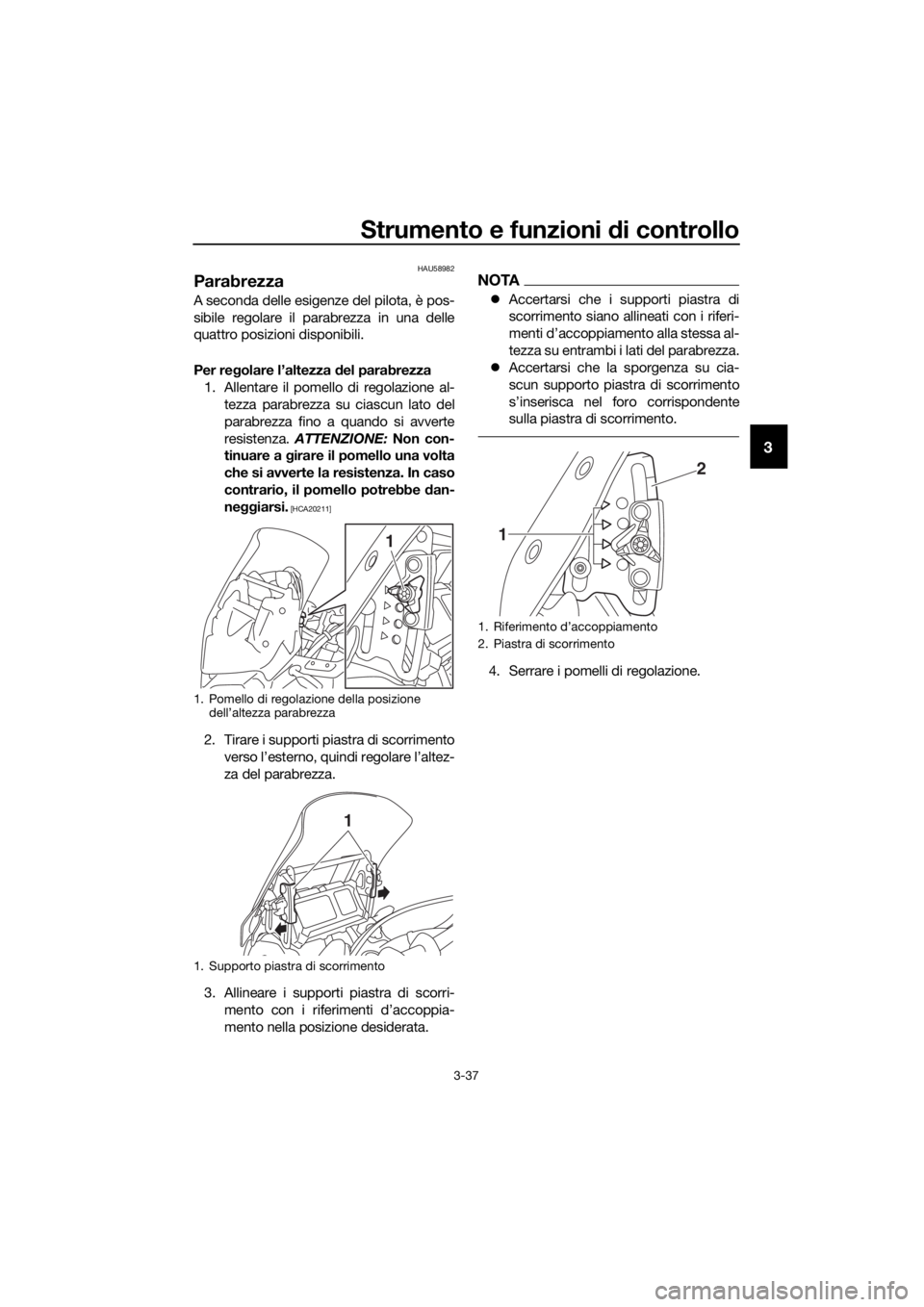

Parabrezza
A seconda delle esigenze del pilota, è pos-
sibile regolare il parabrezza in una delle
quattro posizioni disponibili.
Per regolare l’altezza del parabrezza
1. Allentare il pomello di regolazione al- tezza parabrezza su ciascun lato del
parabrezza fino a quando si avverte
resistenza. ATTENZIONE: Non con-
tinuare a g irare il pomello una volta
che si avverte la resistenza. In caso
contrario, il pomello potrebbe dan-
ne ggiarsi.
[HCA20211]
2. Tirare i supporti piastra di scorrimento
verso l’esterno, quindi regolare l’altez-
za del parabrezza.
3. Allineare i supporti piastra di scorri- mento con i riferimenti d’accoppia-
mento nella posizione desiderata.
NOTA
Accertarsi che i supporti piastra di
scorrimento siano allineati con i riferi-
menti d’accoppiamento alla stessa al-
tezza su entrambi i lati del parabrezza.
 Accertarsi che la sporgenza su cia-
scun supporto piastra di scorrimento
s’inserisca nel foro corrispondente
sulla piastra di scorrimento.
4. Serrare i pomelli di regolazione.
1. Pomello di regolazione della posizione
dell’altezza parabrezza
1. Supporto piastra di scorrimento
1
1
1. Riferimento d’accoppiamento
2. Piastra di scorrimento
2
1
UBP9H0H0.book Page 37 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-38
3
HAU55424
Regolazione d elle sospensioni
anteriore e posteriore
Questo modello è dotato di sistema di so-
spensioni a regolazione elettronica. È pos-
sibile regolare il precarico
dell’ammortizzatore posteriore e lo smor-
zamento sia della forcella anteriore che
dell’ammortizzatore posteriore.
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la g uida può distrarre
l’operatore e aumentare il rischio di inci-
d enti.
Precarico
Quando si trasportano bagagli o un pas-
seggero, utilizzare la funzione di regolazio-
ne precarico per regolare il sistema delle
sospensioni in base al carico. Sono previ-
ste 4 regolazioni del precarico.
NOTA
 La funzione di regolazione precarico
viene visualizzata soltanto con il mo-
tore in funzione.
 Modificando la regolazione del preca-
rico si regola anche di conseguenza lo
smorzamento delle sospensioni ante-
riore e posteriore. Per maggiori infor-
mazioni, vedere “Forza di
smorzamento” a pagina 3-40.
 Informazioni sull’uso alle basse tem-
perature:
• Quando si utilizza la funzione di re-
golazione precarico non deve es-
serci nessun peso sul veicolo.
• In caso di utilizzo della funzione di
regolazione precarico a temperatu-
re ambiente prossime o inferiori a 0
°C (32 °F), è possibile che si accen-
da la spia sistema di sospensioni a regolazione elettronica per proteg-
gere il motorino di regolazione pre-
carico.
• La sospensione continuerà a fun- zionare normalmente, soltanto la
funzione di regolazione precarico
sarà disabilitata.
• Per resettare la spia sistema di so-
spensioni a regolazione elettronica,
attendere circa 6 minuti, quindi gi-
rare la chiave su “OFF” oppure gi-
rarla immediatamente su “OFF” e
attendere 6 minuti.
• Se la spia sistema di sospensioni a
regolazione elettronica resta acce-
sa, far controllare il sistema di so-
spensioni da un concessionario
Yamaha.
Per regolare il precarico
1. Girare la chiave su “ON”, avviare il motore e mettere la trasmissione in
folle.
2. Premere l’interru ttore dei menu “ME-
NU” per commutare il display sulla
funzione di regolazione precarico.

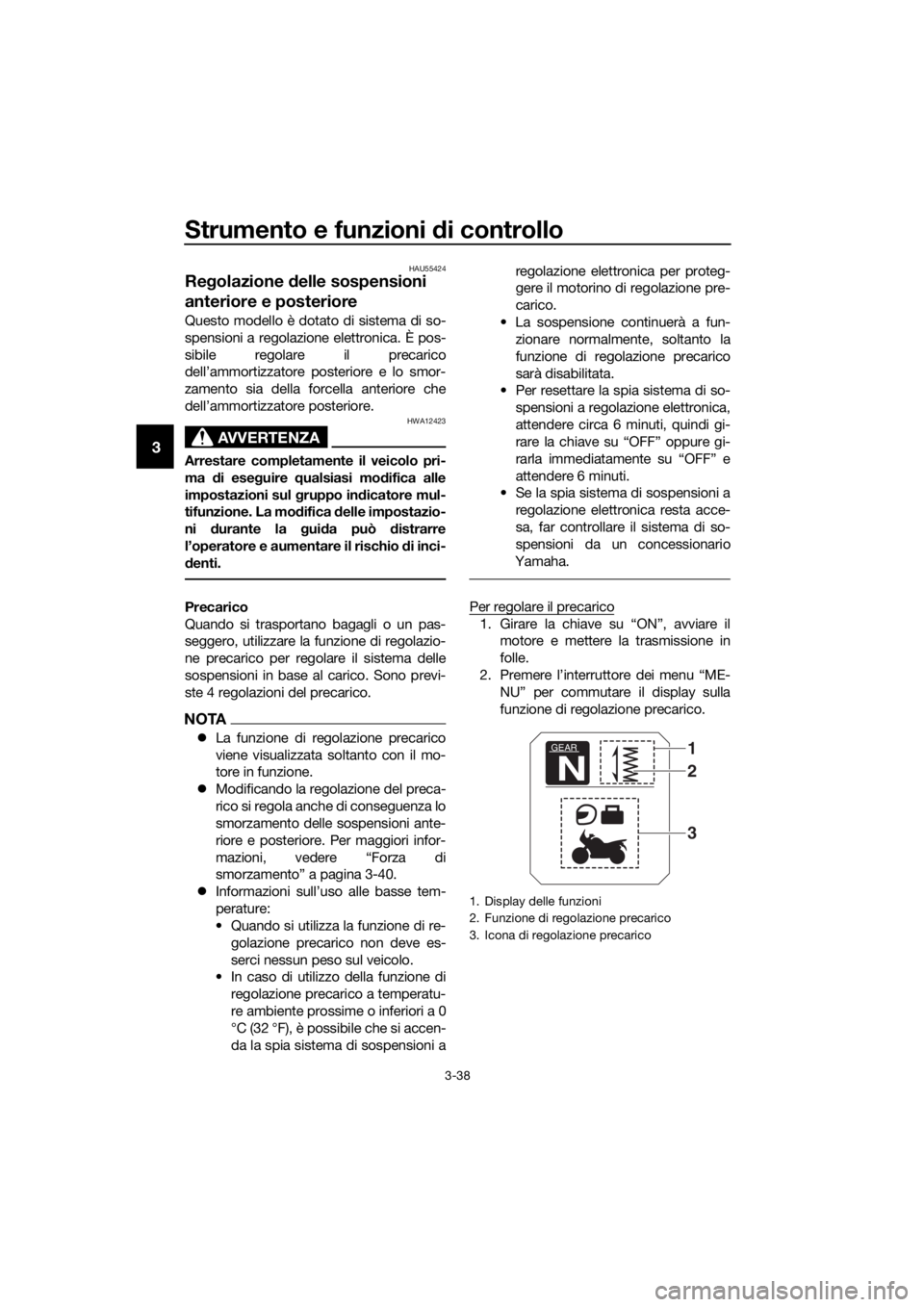

1. Display delle funzioni
2. Funzione di regolazione precarico
3. Icona di regolazione precarico
GEAR
N
1
3
2
UBP9H0H0.book Page 38 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-39
3

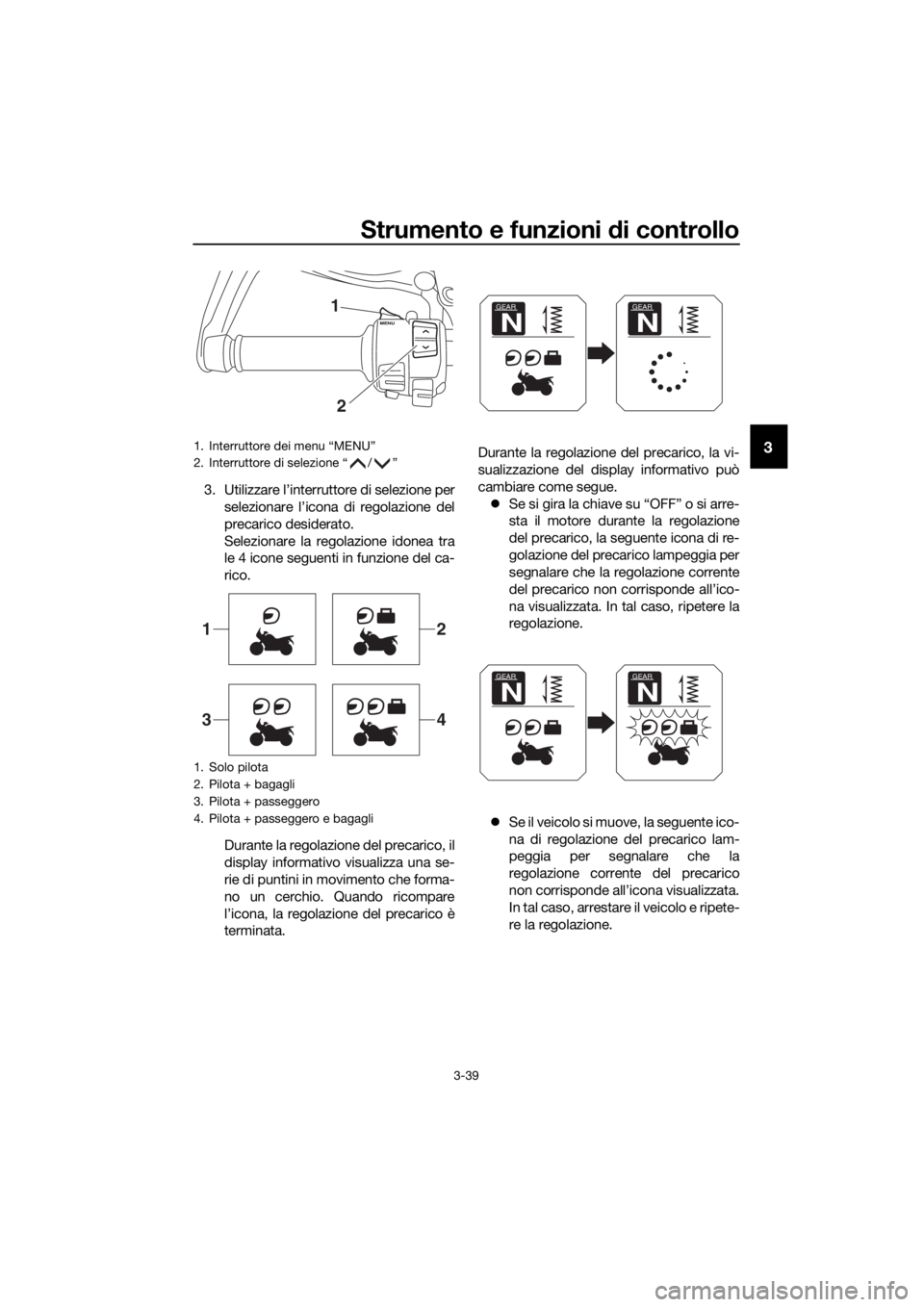

3. Utilizzare l’interruttore di selezione per
selezionare l’icona di regolazione del
precarico desiderato.
Selezionare la regolazione idonea tra
le 4 icone seguenti in funzione del ca-
rico.

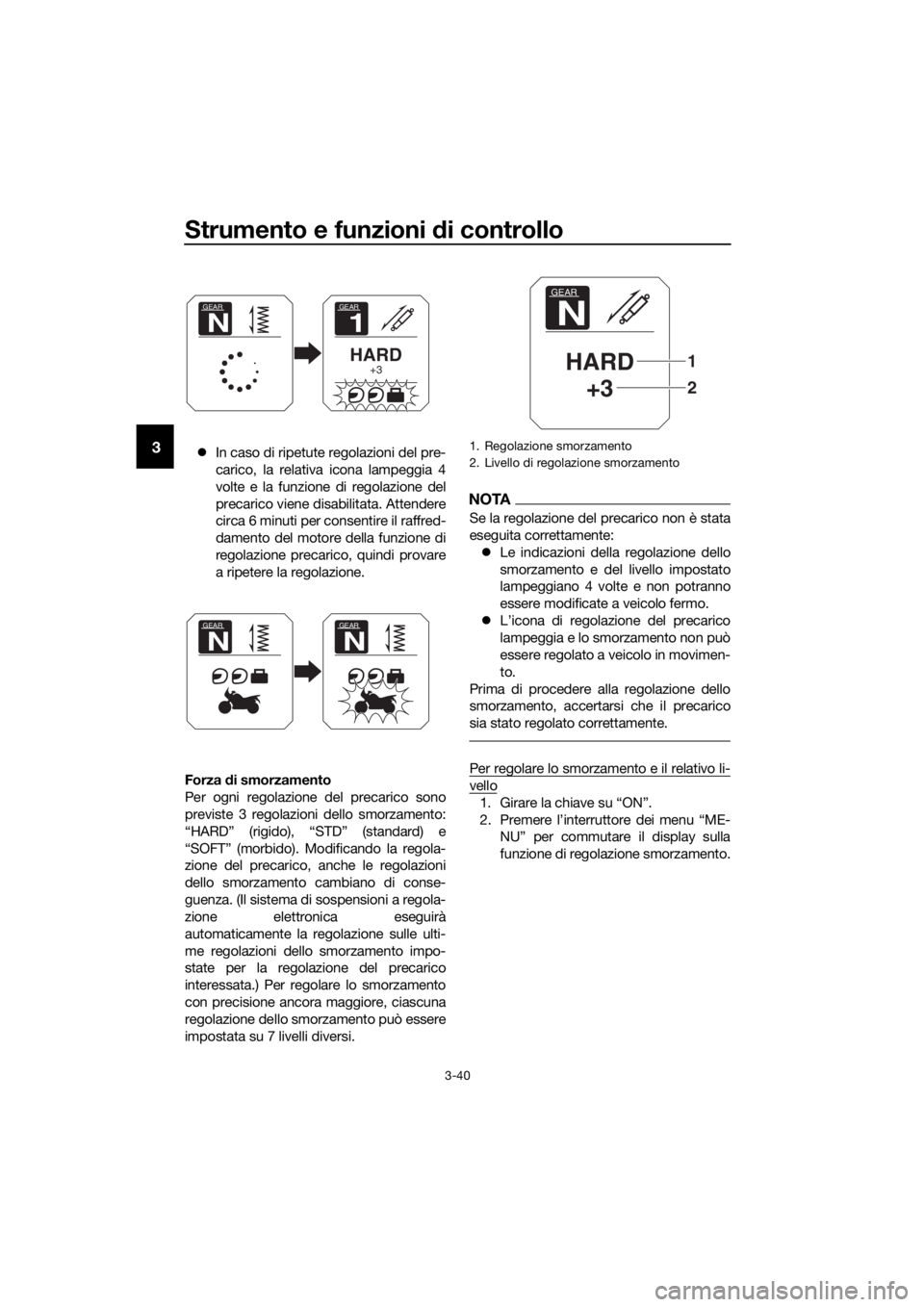

Durante la regolazione del precarico, il
display informativo visualizza una se-
rie di puntini in movimento che forma-
no un cerchio. Quando ricompare
l’icona, la regolazione del precarico è
terminata. Durante la regolazione
del precarico, la vi-
sualizzazione del display informativo può
cambiare come segue.
 Se si gira la chiave su “OFF” o si arre-
sta il motore durante la regolazione
del precarico, la seguente icona di re-
golazione del precarico lampeggia per
segnalare che la regolazione corrente
del precarico non corrisponde all’ico-
na visualizzata. In tal caso, ripetere la
regolazione.
 Se il veicolo si muove, la seguente ico-
na di regolazione del precarico lam-
peggia per segnalare che la
regolazione corrente del precarico
non corrisponde all’icona visualizzata.
In tal caso, arrestare il veicolo e ripete-
re la regolazione.
1. Interruttore dei menu “MENU”
2. Interruttore di selezione “ / ”
1. Solo pilota
2. Pilota + bagagli
3. Pilota + passeggero
4. Pilota + passeggero e bagagli
1
2
12
34
GEAR
N
GEAR
N
GEAR
N
GEAR
N
UBP9H0H0.book Page 39 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-40
3In caso di ripetute regolazioni del pre-
carico, la relativa icona lampeggia 4
volte e la funzione di regolazione del
precarico viene disabilitata. Attendere
circa 6 minuti per consentire il raffred-
damento del motore della funzione di
regolazione precarico, quindi provare
a ripetere la regolazione.
Forza di smorzamento
Per ogni regolazione del precarico sono
previste 3 regolazioni dello smorzamento:
“HARD” (rigido), “STD” (standard) e
“SOFT” (morbido). Modificando la regola-
zione del precarico, anche le regolazioni
dello smorzamento cambiano di conse-
guenza. (Il sistema di sospensioni a regola-
zione elettronica eseguirà
automaticamente la regolazione sulle ulti-
me regolazioni dello smorzamento impo-
state per la regolazione del precarico
interessata.) Per regolare lo smorzamento
con precisione ancora maggiore, ciascuna
regolazione dello smorzamento può essere
impostata su 7 livelli diversi.
NOTA
Se la regolazione del precarico non è stata
eseguita correttamente:  Le indicazioni della regolazione dello
smorzamento e del livello impostato
lampeggiano 4 volte e non potranno
essere modificate a veicolo fermo.
 L’icona di regolazione del precarico
lampeggia e lo smorzamento non può
essere regolato a veicolo in movimen-
to.
Prima di procedere alla regolazione dello
smorzamento, accertarsi che il precarico
sia stato regolato correttamente.
Per regolare lo smorzamento e il relativo li-
vello
1. Girare la chiave su “ON”.
2. Premere l’interru ttore dei menu “ME-
NU” per commutare il display sulla
funzione di regolazione smorzamento.
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
1. Regolazione smorzamento
2. Livello di regolazione smorzamento
GEAR
N
HARD +3
2
1
UBP9H0H0.book Page 40 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-41
3
3. Utilizzare l’interruttore di selezione per
selezionare “HARD”, “STD” o “SOFT”.
4. Premere l’interru ttore dei menu “ME-
NU”.
5. Utilizzare l’interruttore di selezione per selezionare il livello di smorzamento
desiderato.
NOTA
Lo smorzamento può essere regolato su 7
diversi livelli (+3, +2, +1, 0, –1, –2 e –3). “+3”
è quello più rigido e “–3” è il più morbido.
6. Premere l’interruttore dei menu “ME-
NU”.
In caso di movimento del veicolo durante la
regolazione dello smorzamento, il display
informativo passerà alla modalità di visua-
lizzazione.
AVVERTENZA
HWA16421
L’assieme ammortizzatore posteriore
contiene azoto gassoso fortemente
compresso. Le ggere e compren dere le
informazioni che seg uono prima di ma-
ne ggiare l’assieme ammortizzatore.
 Non manomettere o tentare di apri-
re l’assieme cilin dro.
 Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il g ruppo a seg uito
d ell’eccessiva pressione del gas.
 Non deformare o danne ggiare in
nessun mo do il cilin dro. Il d anneg-
g iamento del cilin dro ri durrebbe le
prestazioni di smorzamento.

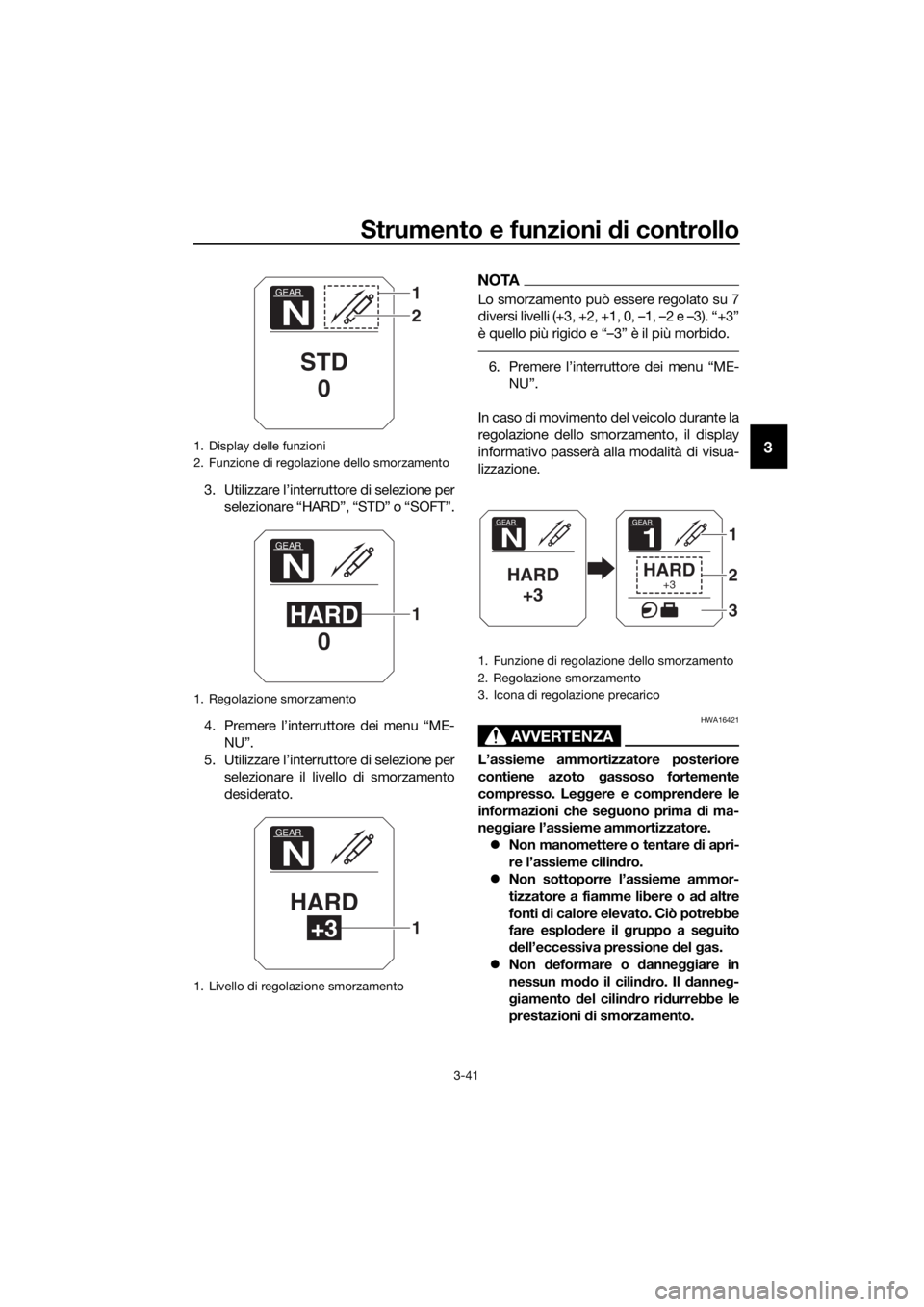

1. Display delle funzioni
2. Funzione di regolazione dello smorzamento
1. Regolazione smorzamento
1. Livello di regolazione smorzamento
GEAR
N
STD
0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
1. Funzione di regolazione dello smorzamento
2. Regolazione smorzamento
3. Icona di regolazione precarico
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UBP9H0H0.book Page 41 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-42
3
Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme
ammortizzatore a d un concessio-
nario Yamaha per qualsiasi assi-
stenza.HAU49704

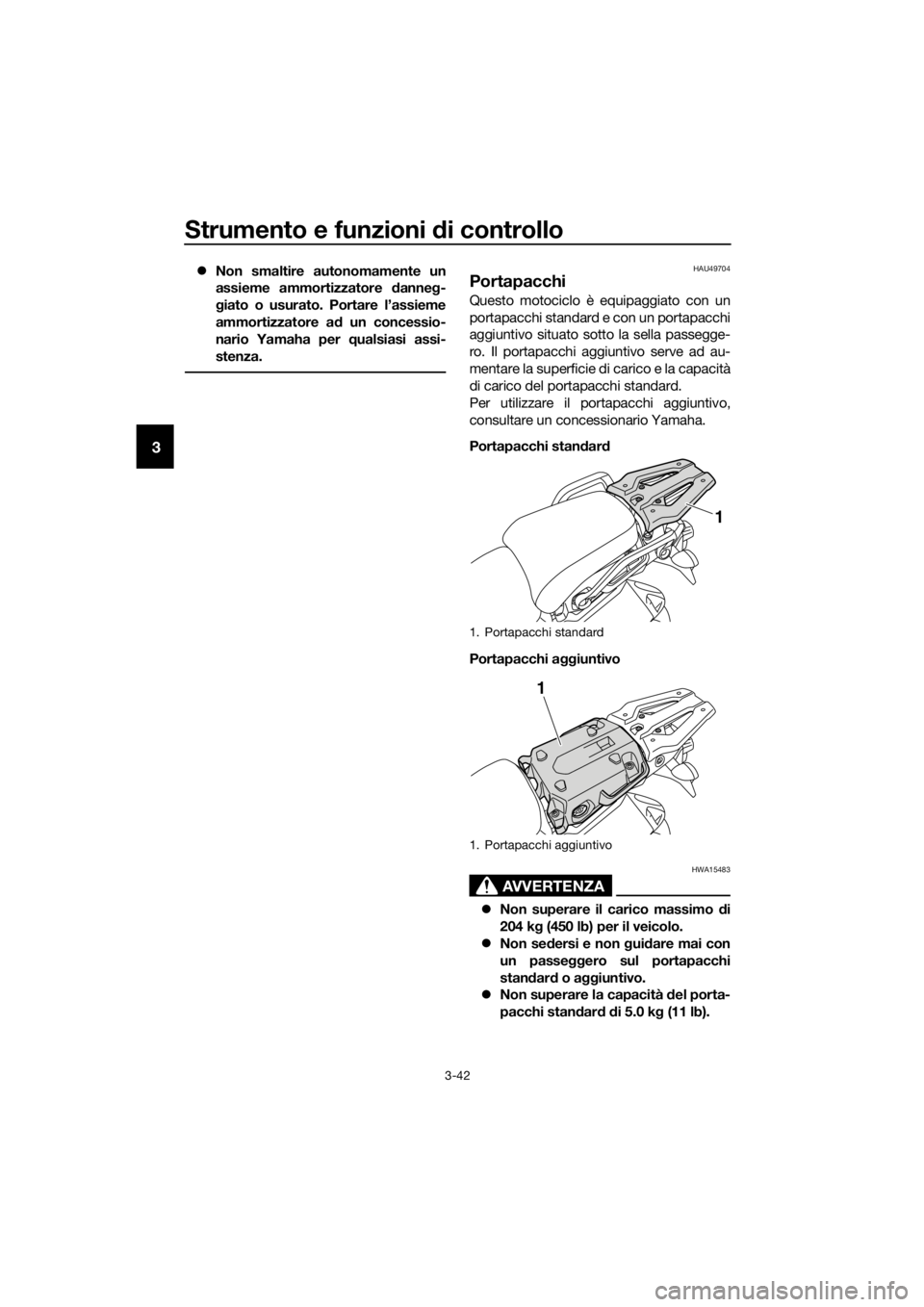

Portapacchi
Questo motociclo è equipaggiato con un
portapacchi standard e con un portapacchi
aggiuntivo situato sotto la sella passegge-
ro. Il portapacchi aggiuntivo serve ad au-
mentare la superficie di carico e la capacità
di carico del portapacchi standard.
Per utilizzare il portapacchi aggiuntivo,
consultare un concessionario Yamaha.
Portapacchi stan dar d
Portapacchi a ggiuntivo
AVVERTENZA
HWA15483
Non superare il carico massimo di
204 k g (450 lb) per il veicolo.
 Non se dersi e non g uidare mai con
un passe ggero sul portapacchi
stan dar d o a ggiuntivo.
 Non superare la capacità del porta-
pacchi stan dar d d i 5.0 k g (11 lb).
1. Portapacchi standard
1. Portapacchi aggiuntivo
1
1
UBP9H0H0.book Page 42 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-43
3
Non superare la capacità d el porta-
pacchi a ggiuntivo di 5.0 k g (11 lb).
ATTENZIONE
HCA16822
Non sollevare il veicolo facen do leva sui
portapacchi.
HAU49491

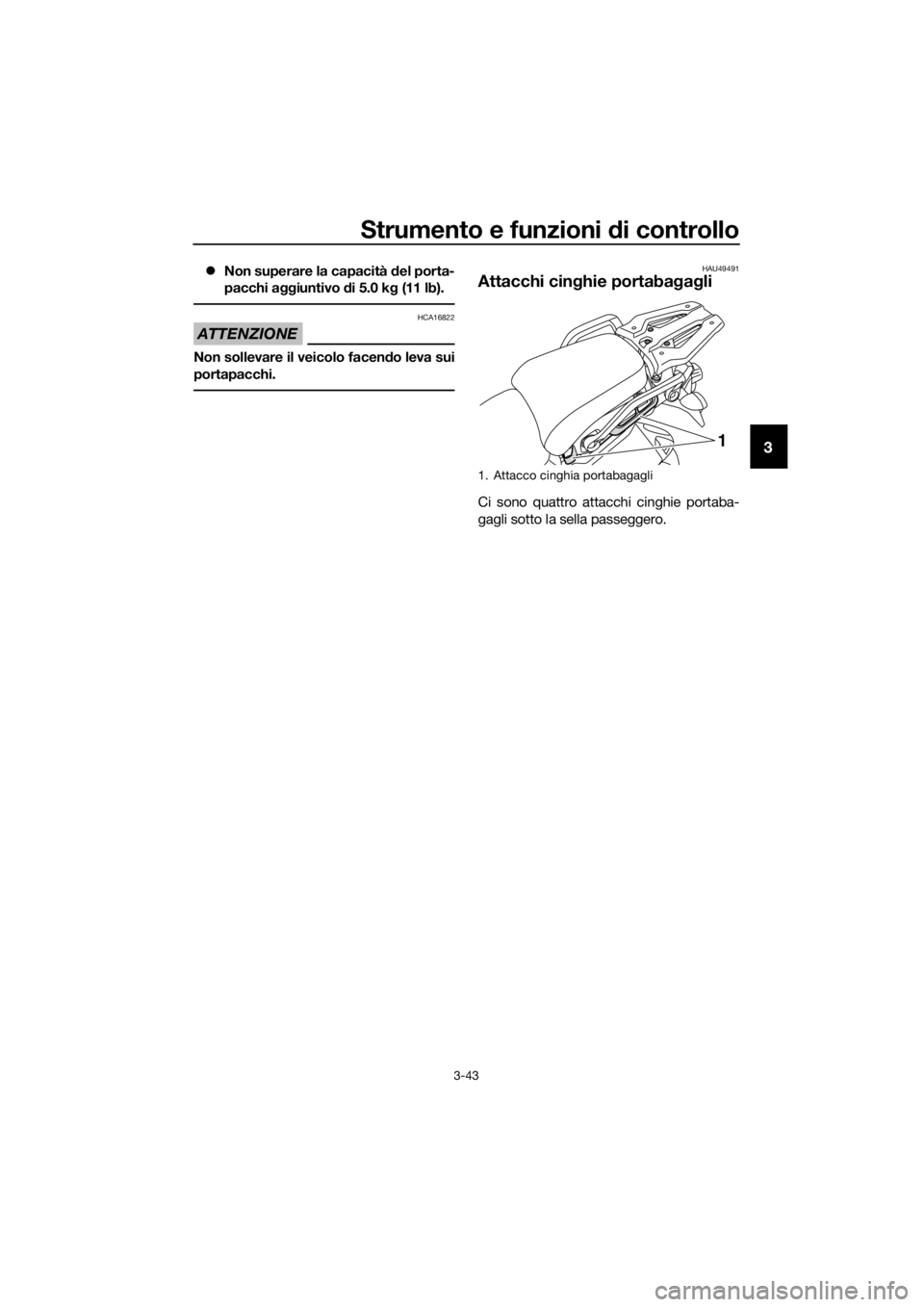

Attacchi cin ghie portaba gag li
Ci sono quattro attacchi cinghie portaba-
gagli sotto la sella passeggero.
1. Attacco cinghia portabagagli
1
UBP9H0H0.book Page 43 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-44
3
HAU15306
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA
L’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conse guente possibilità di
per dere il controllo d el mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato prog ettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema
re golarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU63430
Sistema d’interruzione circuito
accensione
Il sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni.
 Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
 Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
 Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura.
UBP9H0H0.book Page 44 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-45
3

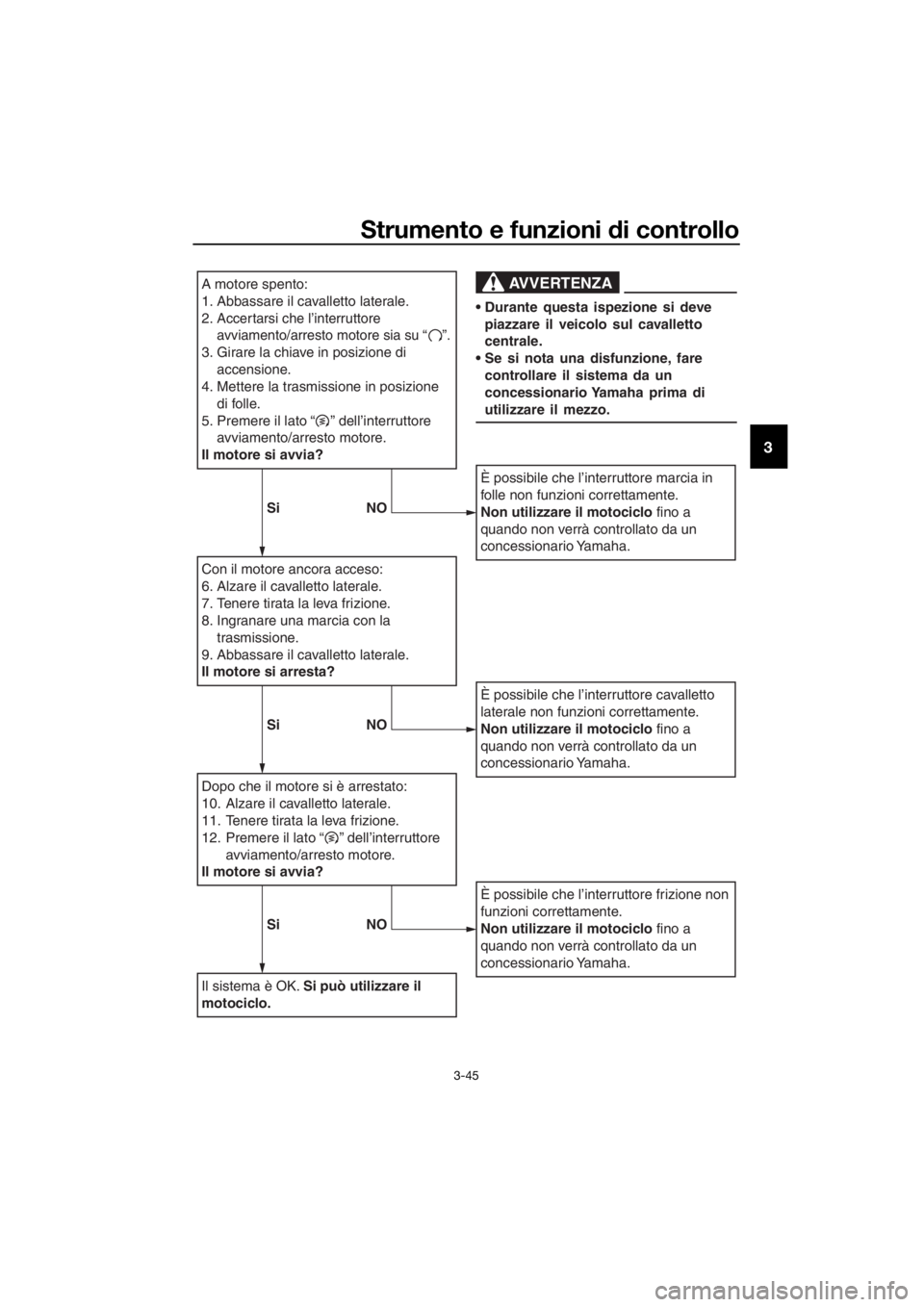

A motore spento:
1. Abbassare il cavalletto laterale.
2.
Accertarsi che l’interruttore
avviamento/arresto motore sia su “ ”.
3. Girare la chiave in posizione di
accensione.
4. Mettere la trasmissione in posizione di folle.
5.
Premere il lato “ ” dell’interruttore
avviamento/arresto motore.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore
avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il
motociclo.
È possibile che l’interruttore marcia in
folle non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore cavalletto
laterale non funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore frizione non
funzioni correttamente.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
AVVERTENZA
Durante questa ispezione si deve piazzare il veicolo sul cavalletto
centrale.
Se si nota una disfunzione, fare controllare il sistema da un
concessionario Yamaha prima di
utilizzare il mezzo.
Si NO
SiNO
SiNO
UBP9H0H0.book Page 45 Monda y, February 6, 2017 3:48 PM

Strumento e funzioni di controllo
3-46
3
HAU49453
Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quand o la presa ausiliaria (CC) non viene
utilizzata.
ATTENZIONE
HCA15432
L’accessorio colle gato alla presa ausi-
liaria (CC) non dovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 30 W (2.5 A), altrimen-
ti il fusibile potrebbe bruciarsi e la batte-
ria scaricarsi.
Questo veicolo è equipaggiato con una
presa ausiliaria (CC).
Un accessorio a 12 V collegato alla presa
ausiliaria (CC) può venire utilizzato quando
la chiave è in posizione di “ON” e dovrebbe
venire utilizzato soltanto quando il motore è
in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Girare la chiave su “OFF”.
2. Togliere il cappuccio della presa ausi-
liaria (CC).
3. Spegnere l’accessorio.
4. Inserire la spina dell’accessorio nella presa ausiliaria (CC). 5. Girare la chiave su “ON”, e poi avviare
il motore. (Vedere pagina 5-2.)
6. Accendere l’accessorio.

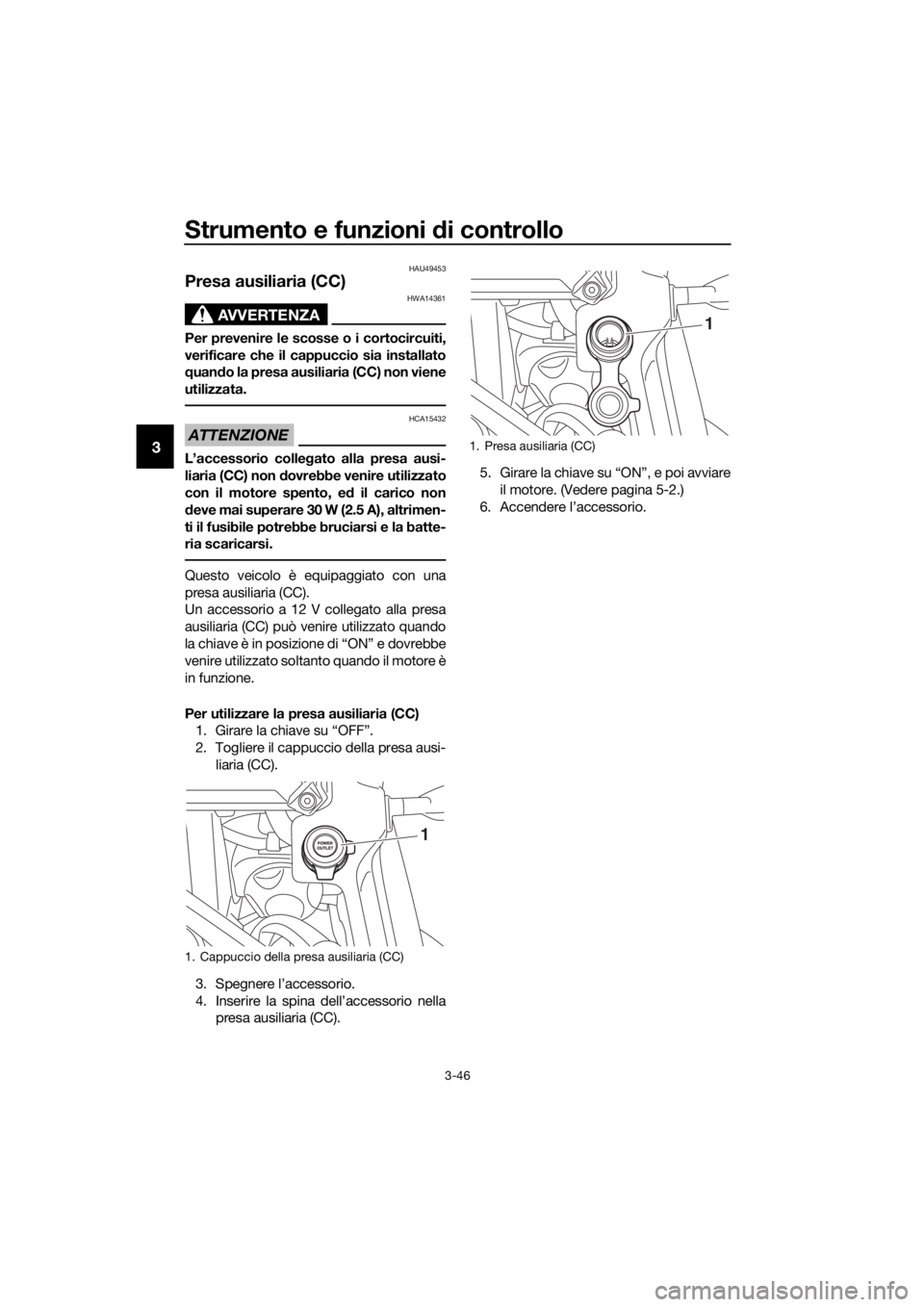

1. Cappuccio della presa ausiliaria (CC)
1
1. Presa ausiliaria (CC)
1
UBP9H0H0.book Page 46 Monda y, February 6, 2017 3:48 PM
