Functies van instrumenten en bed ienin gselementen
3-37
3Veerd empin g
Binnen elke voorspanningsinstelling zijn er
3 veerdempingsinstellingen: “HARD”
(hard), “STD” (standaard) en “SOFT”
(zacht). Wanneer u de voorspanningsinstel-
ling wijzigt, worden de veerdempingsinstel-
lingen overeenkomstig gewijzigd. (Het
elektronisch verstelbare veringsysteem
wordt automatisch aangepast aan de laatst
ingestelde veerdempingsinstellingen voor
die voorspanningsinstelling.) Als u de veer-
demping nauwkeurig wilt afstellen, kunt u
elke veerdempingsinstelling instellen op 7
verschillende niveaus.
OPMERKING
Als de voorspanningsinstelling niet juist is
voltooid: 
De veerdempingsinstelling en het in-
stelniveau knipperen 4 maal en kun-
nen niet worden aangepast als u deze
probeert aan te passen terwijl de ma-
chine stilstaat.
 Het pictogram voor de voorspan-
ningsinstelling knippert en de veer-
demping kan niet worden aangepast
als u deze probeert aan te passen ter-
wijl de machine rijdt.
Zorg dat de voorspanning juist is ingesteld
voordat u de veerdemping gaat afstellen.

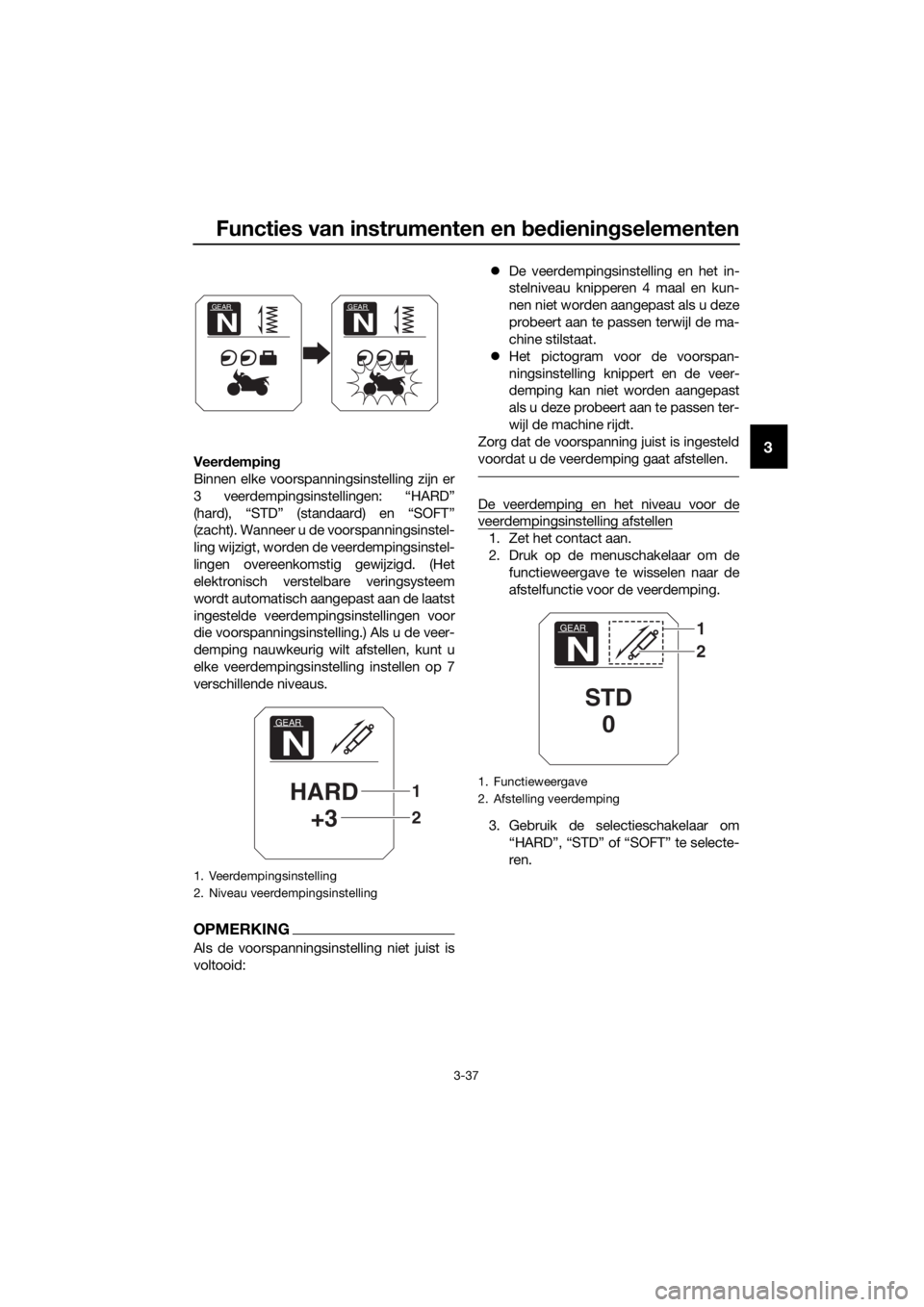

De veerdemping en het niveau voor de
veerdempingsinstelling afstellen
1. Zet het contact aan.
2. Druk op de menuschakelaar om de functieweergave te wisselen naar de
afstelfunctie voor de veerdemping.
3. Gebruik de selectieschakelaar om “HARD”, “STD” of “SOFT” te selecte-
ren.
1. Veerdempingsinstelling
2. Niveau veerdempingsinstelling
GEAR
N
GEAR
N
GEAR
N
HARD+3
2
11. Functieweergave
2. Afstelling veerdemping
GEAR
N
STD0
1
2
UBP9D1D0.book Page 37 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed iening selementen
3-38
3

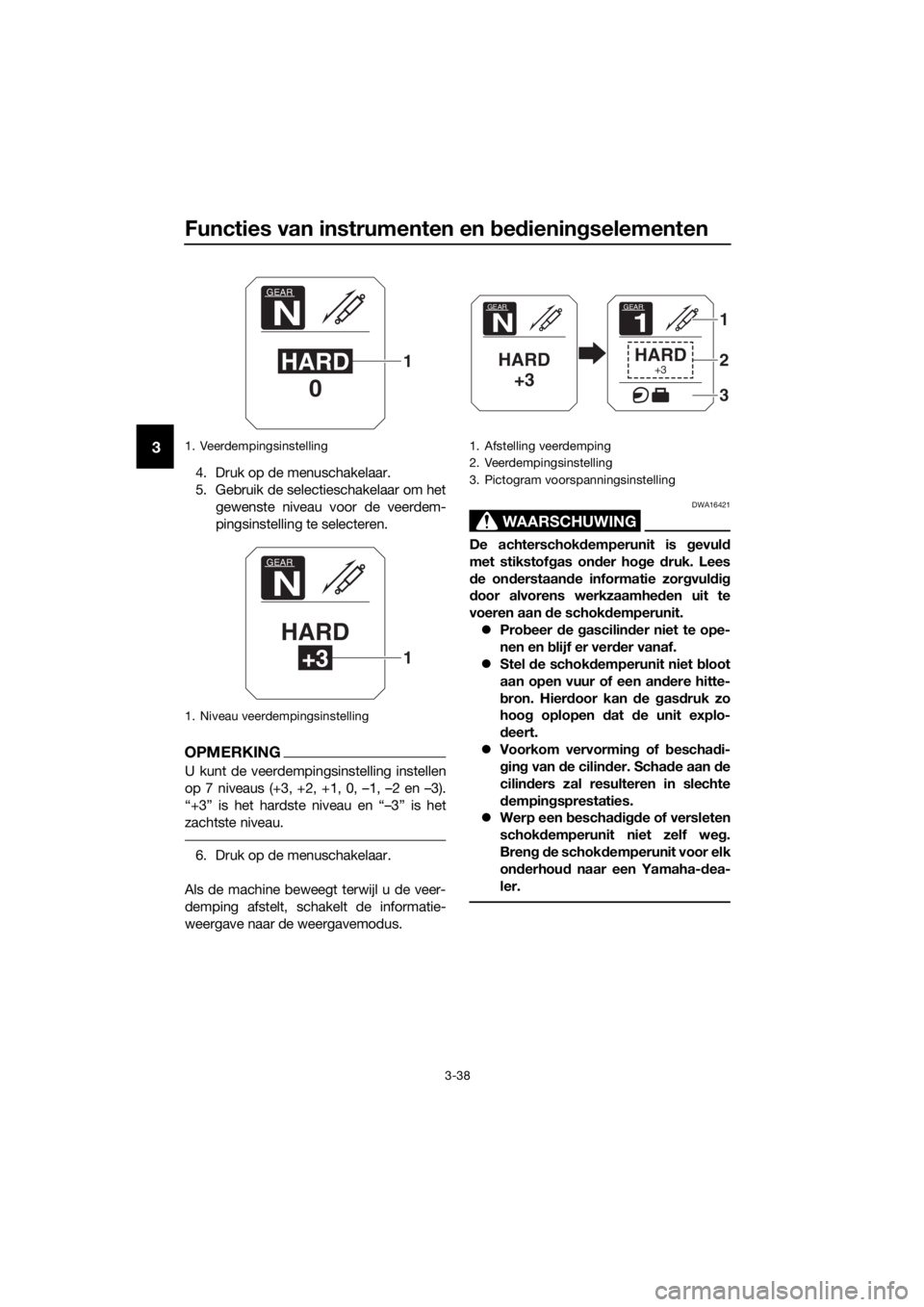

4. Druk op de menuschakelaar.
5. Gebruik de selectieschakelaar om het
gewenste niveau voor de veerdem-
pingsinstelling te selecteren.
OPMERKING
U kunt de veerdempingsinstelling instellen
op 7 niveaus (+3, +2, +1, 0, –1, –2 en –3).
“+3” is het hardste niveau en “–3” is het
zachtste niveau.
6. Druk op de menuschakelaar.
Als de machine beweegt terwijl u de veer-
demping afstelt, schakelt de informatie-
weergave naar de weergavemodus.
WAARSCHUWING
DWA16421
De achterschok demperunit is gevul d
met stikstof gas on der ho ge druk. Lees
d e on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhed en uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schok demperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hierd oor kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b escha di-
g in g van de cilin der. Scha de aan d e
cilin ders
zal resulteren in slechte
d empin gsprestaties.
 Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
1. Veerdempingsinstelling
1. Niveau veerdempingsinstelling
GEAR
N
HARD 01
GEAR
N
HARD
+31
1. Afstelling veerdemping
2. Veerdempingsinstelling
3. Pictogram voorspanningsinstelling
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UBP9D1D0.book Page 38 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-39
3
DAU49705

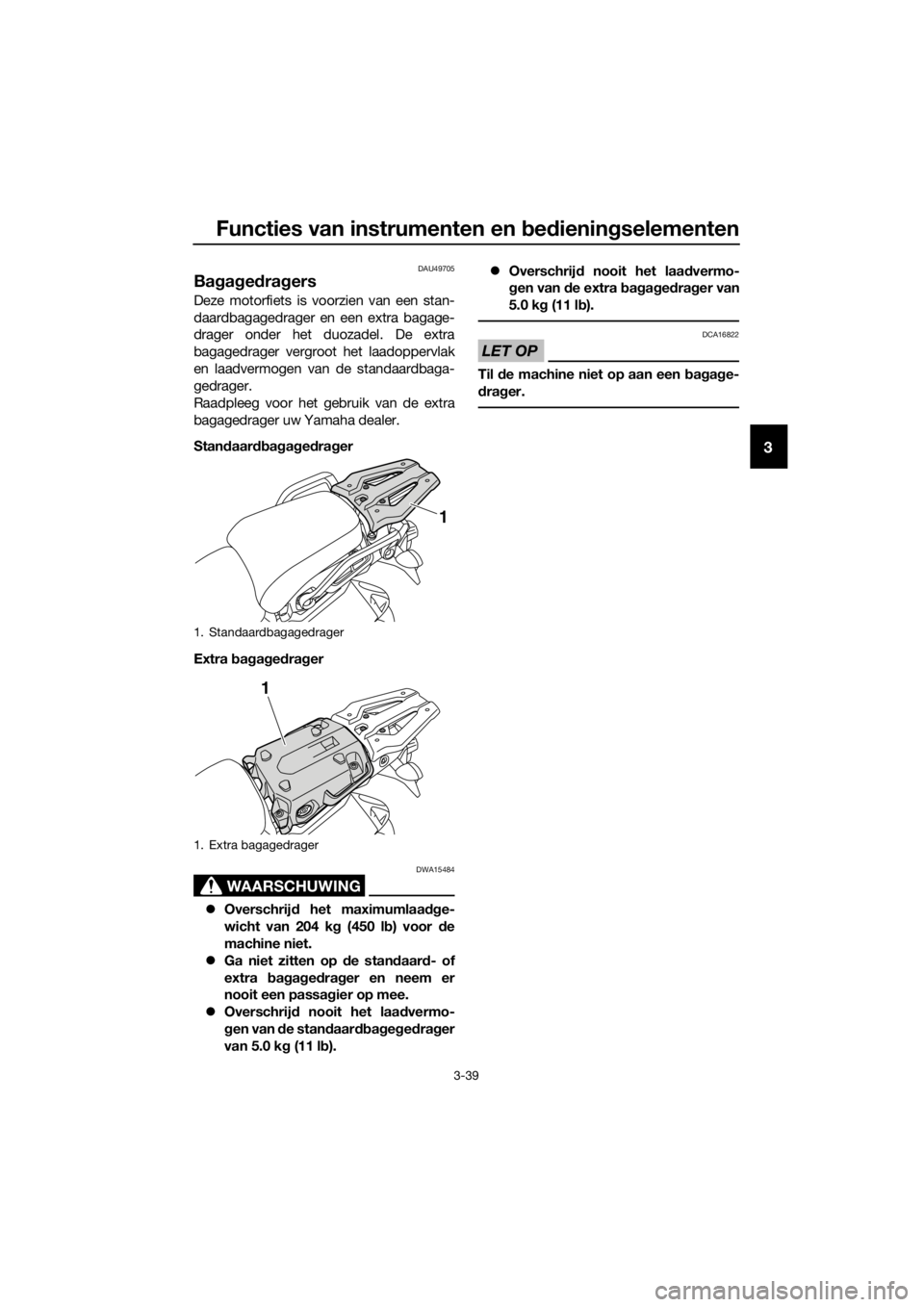

Ba gag ed ra gers
Deze motorfiets is voorzien van een stan-
daardbagagedrager en een extra bagage-
drager onder het duozadel. De extra
bagagedrager vergroot het laadoppervlak
en laadvermogen van de standaardbaga-
gedrager.
Raadpleeg voor het gebruik van de extra
bagagedrager uw Yamaha dealer.
Stan daar dba gag ed ra ger
Extra bag ag ed ra ger
WAARSCHUWING
DWA15484
 Overschrij d het maximumlaadge-
wicht van 204 k g (450 l b) voor de
machine niet.
 Ga niet zitten op de stan daar d- of
extra bag ag ed ra ger en neem er
nooit een passag ier op mee.
 Overschrij d nooit het laa dvermo-
g en van d e standaar dba geg ed ra ger
van 5.0 k g (11 l b). 
Overschrij d nooit het laa dvermo-
g en van d e extra b ag ag ed ra ger van
5.0 k g (11 l b).
LET OP
DCA16822
Til de machine niet op aan een bag ag e-
d ra ger.
1. Standaardbagagedrager
1. Extra bagagedrager
1
1
UBP9D1D0.book Page 39 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed iening selementen
3-40
3
DAU84680

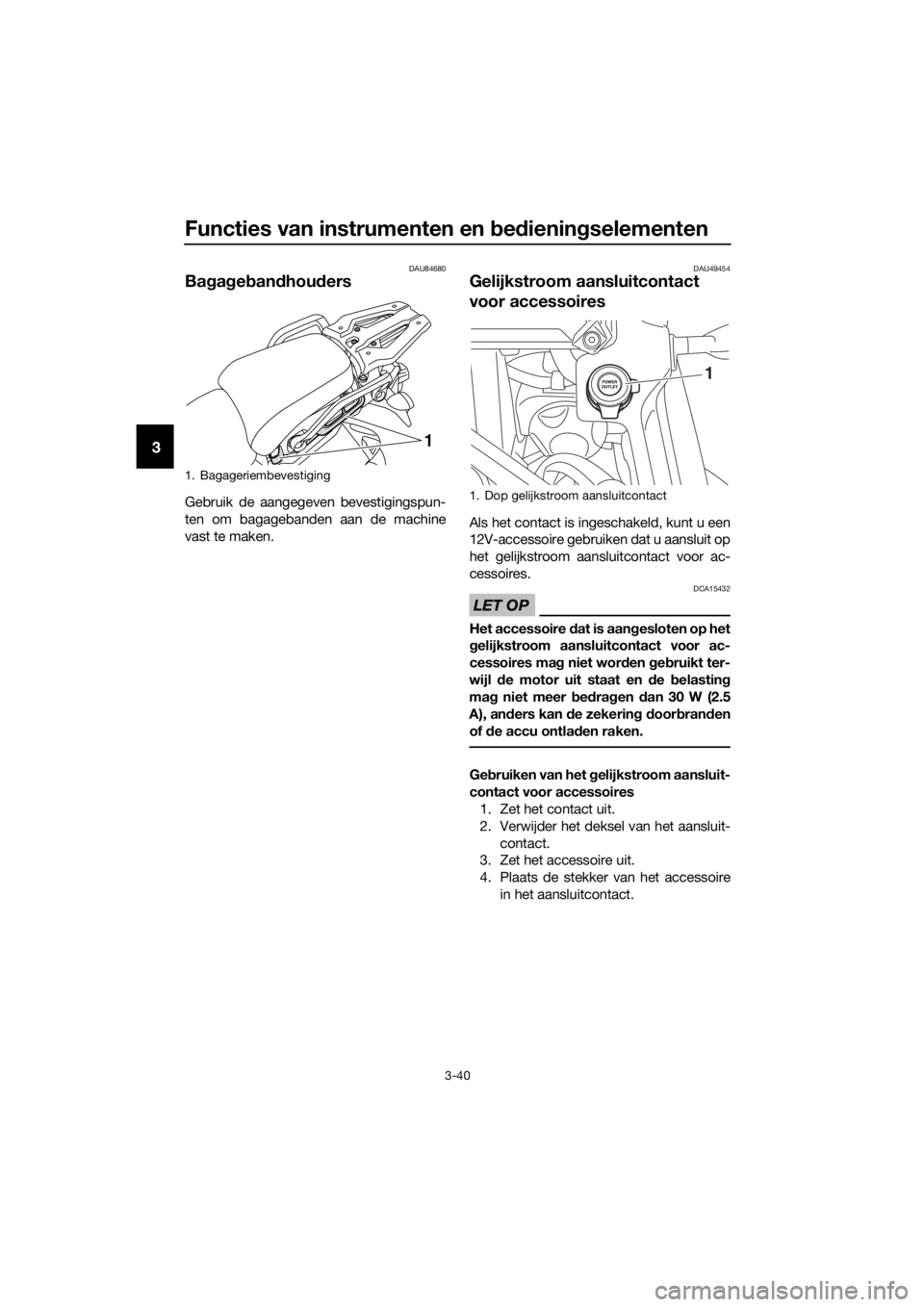

Bagag eb an dhou ders
Gebruik de aangegeven bevestigingspun-
ten om bagagebanden aan de machine
vast te maken.
DAU49454
Gelijkstroom aansluitcontact
voor accessoires
Als het contact is ingeschakeld, kunt u een
12V-accessoire gebruiken dat u aansluit op
het gelijkstroom aansluitcontact voor ac-
cessoires.
LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer b ed ra gen dan 30 W (2.5
A), an ders kan de zekerin g d oor bran den
of de accu ontla den raken.
Ge bruiken van het gelijkstroom aansluit-
contact voor accessoires 1. Zet het contact uit.
2. Verwijder het deksel van het aansluit-
contact.
3. Zet het accessoire uit.
4. Plaats de stekker van het accessoire
in het aansluitcontact.
1. Bagageriembevestiging
1
1. Dop gelijkstroom aansluitcontact
1
UBP9D1D0.book Page 40 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-41
3
5. Zet het contact aan en start de motor.
(Zie pagina 5-2.)
6. Zet het accessoire aan.

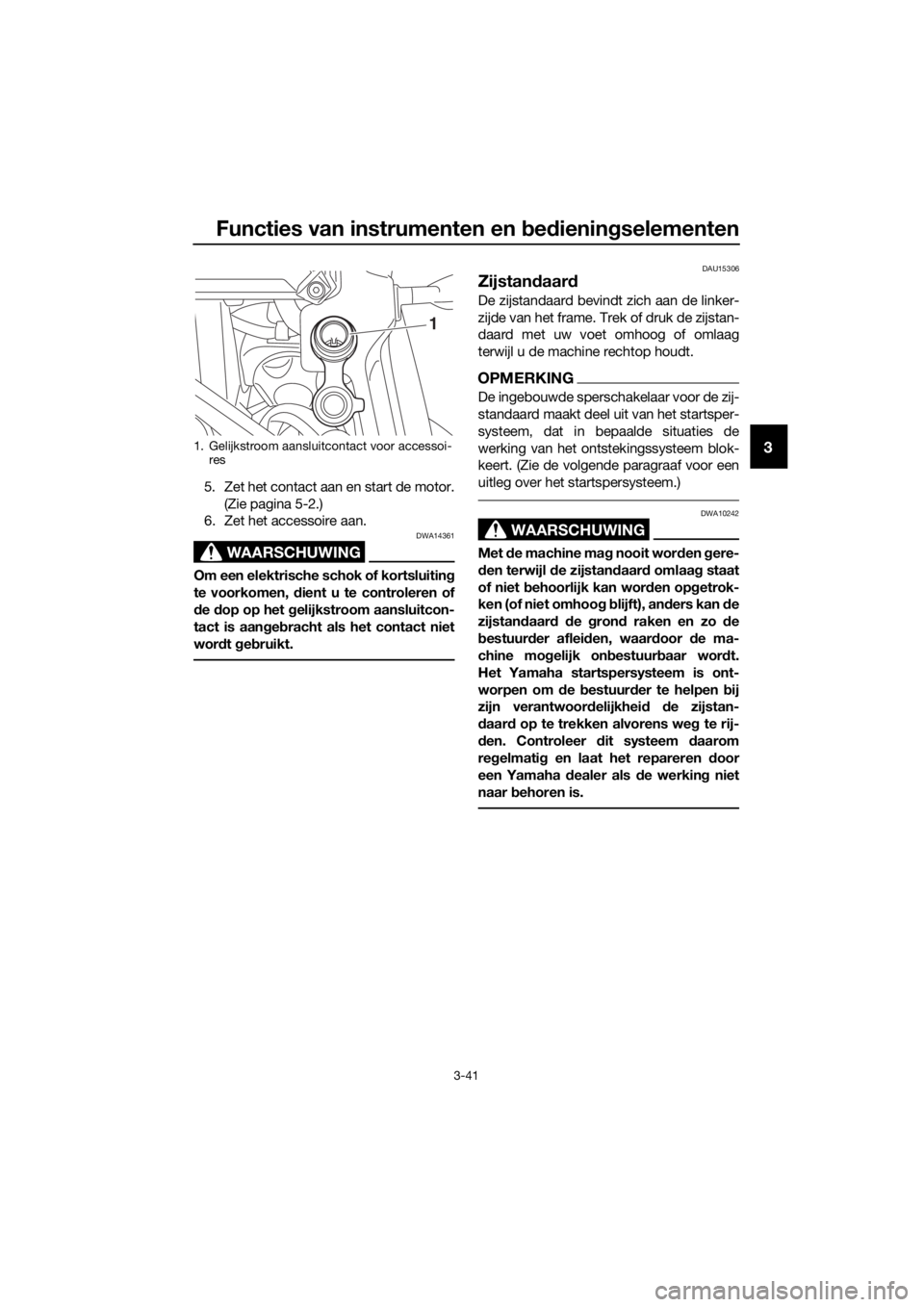

WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, d ient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
DAU15306
Zijstand aard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om de bestuur der te helpen bij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daarom
re gelmati g en laat het repareren door
e

en Yamaha d ealer als de werking niet
naar behoren is.
1. Gelijkstroom aansluitcontact voor accessoi-
res
1
UBP9D1D0.book Page 41 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed iening selementen
3-42
3
DAU63431
Startb lokkerin gssysteem
Dit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.
OPMERKING
 Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
 Zie pagina’s 3-2 en 3-22 voor informa-
tie over de bediening van de schake-
laar.
UBP9D1D0.book Page 42 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-43
3

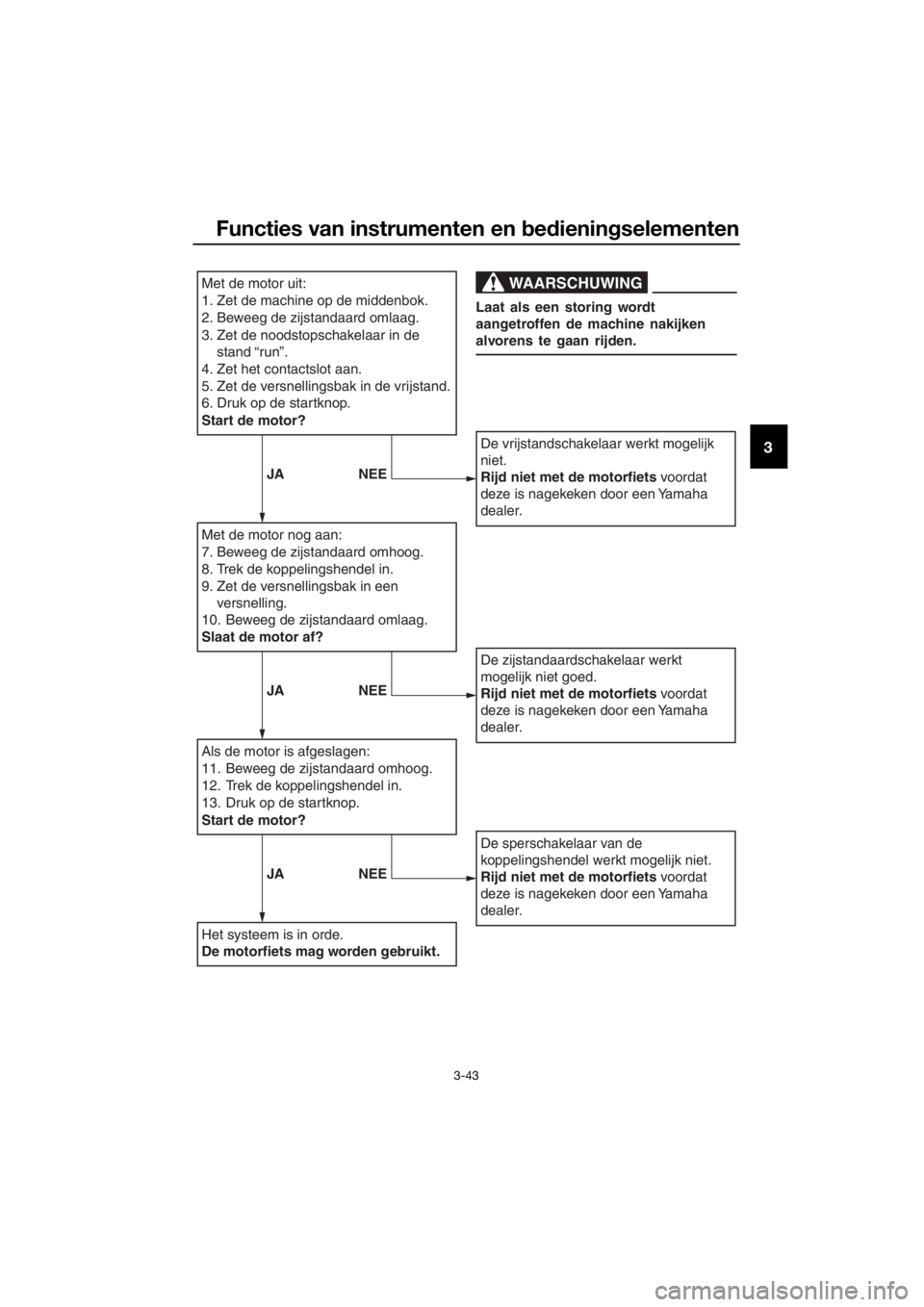

Met de motor uit:
1. Zet de machine op de middenbok.
2. Beweeg de zijstandaard omlaag.
3. Zet de noodstopschakelaar in de
stand “run”.
4. Zet het contactslot aan.
5. Zet de versnellingsbak in de vrijstand.
6. Druk op de startknop.
Start de motor?
Met de motor nog aan:
7. Beweeg de zijstandaard omhoog.
8. Trek de koppelingshendel in.
9. Zet de versnellingsbak in een versnelling.
10. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
11. Beweeg de zijstandaard omhoog.
12. Trek de koppelingshendel in.
13. Druk op de startknop.
Start de motor?
Het systeem is in orde.
De motorfiets mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de
koppelingshendel werkt mogelijk niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Laat als een storing wordt
aangetroffen de machine nakijken
alvorens te gaan rijden.
JA NEE
JANEE
JANEE
UBP9D1D0.book Page 43 Friday, September 7, 2018 3:39 PM

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU63441
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval
of scha de. Rij d niet met de machine als u een pro bleem he bt g evon den. Als een pro-
b leem niet kan wor den op gelost via de proce dures in d eze handlei din g, laat d e ma-
chine dan nazien door een Yamaha d ealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLESPAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang
op obstakels, scheuren of beschadiging en controleer
de slangaansluitingen. 3-29,
3-30
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-11
Car danolie • Controleer de machine op olielekkage. 6-15
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage. 6-16
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-24,
6-25
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-24,
6-25
UBP9D1D0.book Page 1 Friday, September 7, 2018 3:39 PM

Voor uw veilighei d – controles voor het rij den
4-2
4
Koppelin g • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer het hydraulisch systeem op lekkage. 6-23
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren. 6-19,
6-27
Wielen en b anden • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 6-20,
6-22
Rem- en schakelped a-
len • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.
6-27
Rem- en koppelin gs-
hen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-28
Mi dd enbok, zijstan-
d aar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.
6-28
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlich-
tin g, si gnalering ssy-
steem en schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren. 3-41
ITEM CONTROLES PAGINA
UBP9D1D0.book Page 2 Friday, September 7, 2018 3:39 PM

Gebruik en belan grijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU73451
OPMERKING
Dit model is uitgerust met:
 een hellingshoeksensor die de motor
laat afslaan als de machine kantelt.
Zet het contactslot eenmaal uit alvo-
rens te proberen de motor opnieuw te
starten. Als u dat niet doet zal de mo-
tor niet starten, ondanks dat de motor
wel draait als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Druk in dat
geval eenvoudigweg op de startknop
om de motor weer te starten.
UBP9D1D0.book Page 1 Friday, September 7, 2018 3:39 PM
