Información relativa a la seguridad
1-5
1
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-21 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
 Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
 Ponga una marcha (para modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.
UBP9S1S0.book Page 5 Thursday, September 6, 2018 4:54 PM

Descripción
2-1
2
SAU63371
Vista izquierda
123
4
5678910
1. Tapón del depósito de gasolina (página 3-29)
2. Cerradura del asiento (página 3-33)
3. Portaequipajes (página 3-41)
4. Perno de llenado del aceite del engranaje final (página 6-15)
5. Perno de drenaje del aceite del engranaje final (página 6-15)
6. Depósito de líquido refrigerante (página 6-17)
7. Pedal de cambio (página 3-25)
8. Perno de drenaje del aceite del motor (depósito de aceite) (página 6-12)
9. Perno de drenaje del aceite del motor (cárter) (página 6-12)
10.Cartucho del filtro de aceite del motor (página 6-12)
UBP9S1S0.book Page 1 Thursday, September 6, 2018 4:54 PM

Descripción
2-2
2
SAU63391
Vista derecha
1
4
5867
23
1. Depósito de líquido del freno trasero (página 6-27)
2. Sistema de suspensión con ajuste electrónico (página 3-37)
3. Fusibles (página 6-34)
4. Juego de herramientas (página 6-2)
5. Batería (página 6-32)
6. Tapón de llenado de aceite del motor (página 6-12)
7. Mirilla de control del nivel de aceite del motor (página 6-12)
8. Pedal de freno (página 3-26)
UBP9S1S0.book Page 2 Thursday, September 6, 2018 4:54 PM

Descripción
2-3
2
SAU63401
Mandos e instrumentos
1
9,10
1110
2345678
1. Maneta de embrague (página 3-24)
2. Interruptores izquierdos del manillar (página 3-22)
3. Depósito del líquido de embrague (página 6-27)
4. Indicador multifunción (página 3-9)
5. Toma de corriente continua (página 3-43)
6. Depósito de líquido del freno delantero (página 6-27)
7. Interruptores derechos del manillar (página 3-22)
8. Maneta de freno (página 3-25)
9. Puño del acelerador (página 6-20)
10.Calentadores de los puños (página 3-11)
11.Interruptor principal/Bloqueo de la dirección (página 3-2)
UBP9S1S0.book Page 3 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-1
3
SAU10979
Sistema inmovilizad or
Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
 una llave de registro de código
 dos llaves normales
 un transpondedor (en cada llave)
 una unidad inmovilizadora (en el vehí-
culo)
 una ECU (en el vehículo)
 una luz indicadora del sistema (página
3-5)
Acerca de las llaves
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Guarde
la llave de registro de código en un lugar
seguro. Cuando sea necesario, lleve el ve-
hículo y las tres llaves a un concesionario
Yamaha para volver a registrarlas. No utilice la llave roja para conducir. Sólo
se debe utilizar para volver a registrar las
llaves normales. Para conducir utilice siem-
pre una de las llaves normales.
NOTA
 Mantenga las llaves normales, así
como las llaves de otros sistemas in-
movilizadores, alejadas de la llave de
registro de código. 
Mantenga las llaves de otros sistemas
inmovilizadores alejadas del interrup-
tor principal, ya que pueden crear in-
terferencias de señal.
ATENCIÓN
SCA11823
¡NO PIERDA LA LLAVE DE REGISTRO
DE CÓDIGO! ¡SI LA PIERDE, PÓNGASE
INMEDIATAMENTE EN CONTACTO
CON SU CONCESIONARIO! Si pier de la
llave de registro de có digo, pue de utili-
zar las llaves normales existentes para
arrancar el vehículo. Sin embargo, no
pod rá registrar una nueva llave normal.
Si se pier den o estropean to das las lla-
ves, será necesario cambiar to do el sis-
tema inmoviliza dor. Por tanto, manipule
las llaves con cui dad o.
 No las sumerja en agua.
 No las exponga a temperaturas al-
tas.
 No las coloque cerca de imanes.
 No las coloque cerca de objetos
que transmitan señales eléctricas.
 No las manipule con brusque dad .
 No las lime ni las mo difique.
 No las d esarme.
 No coloque dos llaves de ningún
sistema inmoviliza dor en un mismo
llavero.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)
UBP9S1S0.book Page 1 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-2
3
SAU10474
Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
NOTA
Para la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU85040ENCENDIDO (ON)
Todos los circuitos eléctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.
NOTA
 Para evitar la descarga de la batería,
no deje la llave en la posición de con-
tacto con el motor parado.
 El faro se encienden automáticamente
cuando arranca el motor.
SAU10662DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pue de per der el con-
trol o sufrir un acci dente.
SAU10696BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.
NOTA
Si la dirección no se bloquea, inténtelo vol-
viendo a girar ligeramente el manillar a la
derecha o a la izquierda.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.
12
UBP9S1S0.book Page 2 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la dirección
Desde la posición “LOCK”, empuje la llave
y gírela a la posición “OFF”.
SAU59680 (Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso d e las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga d e la batería.
SAU4939G
Luces indica doras y luces de avi-
so
SAU11032Luces ind icadoras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11061Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
1. Empujar.
2. Girar.
12
1. Luz indicadora de intermitencia izquierda “ ”
2. Luz indicadora de intermitencia derecha “”
3. Luz de aviso del sistema de suspensión “”
4. Luz de aviso del nivel de aceite “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz de aviso del sistema ABS “ ”
7. Luz indicadora del sistema de control de tracción “ ”
8. Luces indicadoras del sistema regulador de velocidad “ ” “SET”
9. Luz indicadora de la luz de carretera “ ”
10.Luz indicadora de punto muerto “ ”
11.Luz indicadora del sistema inmovilizador “”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
34567981011
12
ABS
UBP9S1S0.book Page 3 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-4
3
SAU11081Luz ind icadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11259Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende cuando el ni-
vel de aceite de motor está bajo. Para evitar
averías del motor, añada aceite de motor lo
antes posible.
Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo. Si se detecta una anomalía en el
circuito de detección del nivel de aceite, la
luz de aviso del nivel de aceite parpadea re-
petidamente. En ese caso, haga revisar el
vehículo en un concesionario Yamaha.
NOTA
Cuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida después de verificar que el nivel
de aceite es correcto (ver página 6-12),
haga revisar el vehículo en un concesiona-
rio Yamaha.

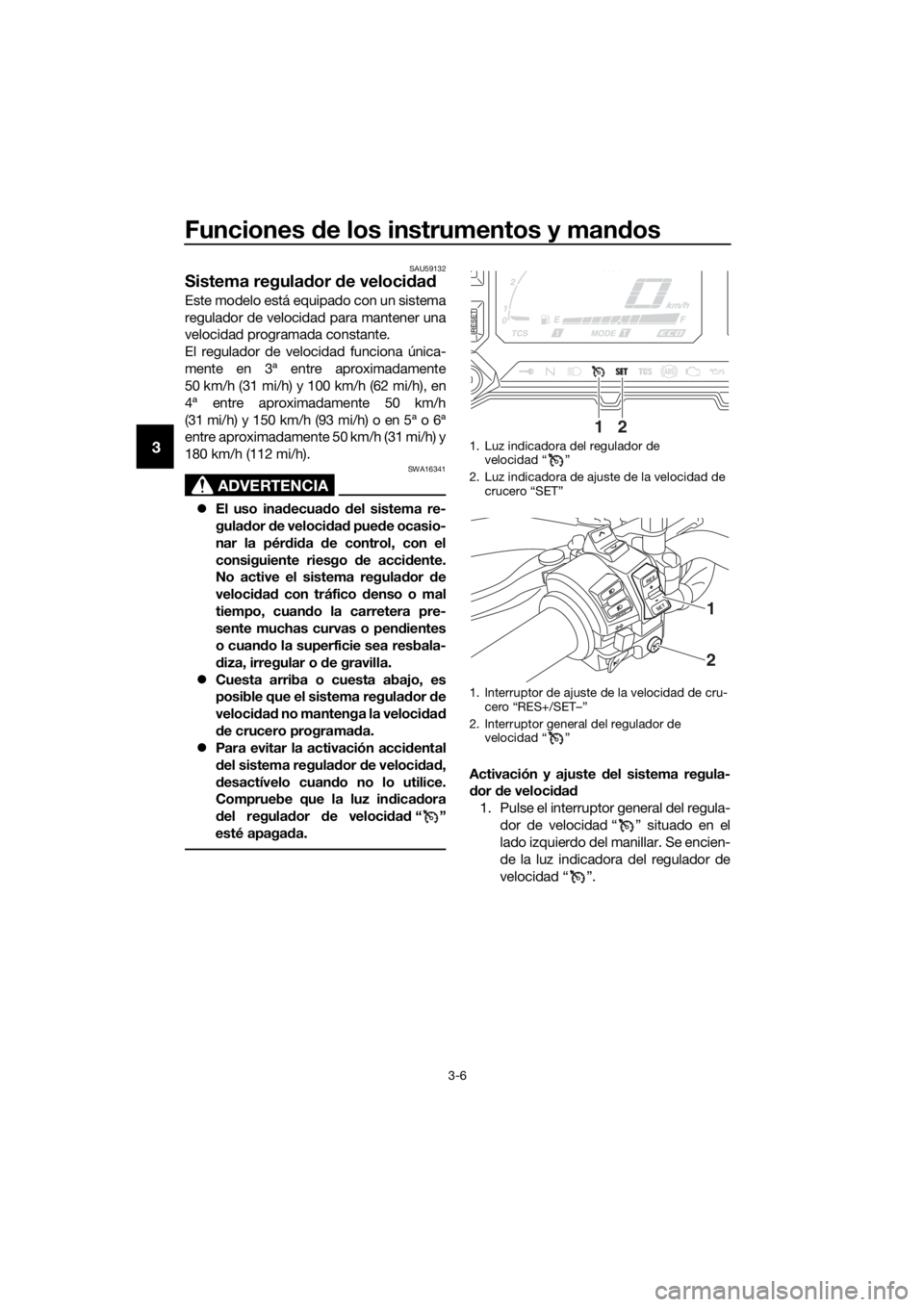

SAU58402Luces in dica doras del sistema regula dor
d e veloci dad “” y “SET”
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
está activado. (Véase la página 3-6).
NOTA
Cuando se da el contacto del vehículo, es-
tas luces se encienden durante unos se-
gundos y, a continuación, se apagan. Si las
luces no se encienden, haga revisar el vehí-
culo en un concesionario Yamaha.
SAU73172Luz de aviso d e avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
NOTA
Cuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga revisar el vehículo en un
concesionario Yamaha.
SAU58532Luz de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del sistema ABS se enciende cuando
se da el contacto y se apaga después de
circular a una velocidad de 10 km/h (6 mi/h)
o superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se da el con-
tacto
 no se apaga después de circular a
10 km/h (6 mi/h)
 se enciende o parpadea durante la
marcha
Es posible que el ABS (3-27) no funcione
correctamente. En cualquiera de las cir-
cunstancias anteriormente señaladas,
haga revisar el vehículo lo antes posible en
un concesionario Yamaha.
ADVERTENCIA
SWA16041
Si la luz de aviso d el ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
ABS
UBP9S1S0.book Page 4 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-5
3
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAU74082Luz ind icadora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.
NOTA
Cuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU55393Luz de aviso del sistema de suspensión
“”
Esta luz de aviso se enciende cuando se
detecta un problema en el sistema de sus-
pensión con ajuste electrónico.
NOTA
Cuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
SAU73120Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmovili-
zador está activado. Después de 24 horas,
la luz indicadora deja de parpadear; no
obstante, el sistema inmovilizador sigue
activado. El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del
sistema inmovilizador parpadea siguiendo
una pauta), haga revisar el vehículo en un
concesionario Yamaha.
NOTA
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código
para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
UBP9S1S0.book Page 5 Thursday, September 6, 2018 4:54 PM

Funciones de los instrumentos y man dos
3-6
3
SAU59132
Sistema regula dor de veloci dad
Este modelo está equipado con un sistema
regulador de velocidad para mantener una
velocidad programada constante.
El regulador de velocidad funciona única-
mente en 3ª entre aproximadamente
50 km/h (31 mi/h) y 100 km/h (62 mi/h), en
4ª entre aproximadamente 50 km/h
(31 mi/h) y 150 km/h (93 mi/h) o en 5ª o 6ª
entre aproximadamente 50 km/h (31 mi/h) y
180 km/h (112 mi/h).
ADVERTENCIA
SWA16341
 El uso ina decua do del sistema re-
gula dor de veloci dad pue de ocasio-
nar la pér did a de control, con el
consiguiente riesgo de acci dente.
No active el sistema regula dor de
veloci dad con tráfico denso o mal
tiempo, cuan do la carretera pre-
sente muchas curvas o pen dientes
o cuan do la superficie sea resbala-
d iza, irregular o de gravilla.
 Cuesta arriba o cuesta abajo, es
posible que el sistema regula dor de
veloci dad no mantenga la veloci dad
d e crucero programa da.
 Para evitar la activación accid ental
d el sistema regulad or de veloci dad ,
d esactívelo cuan do no lo utilice.
Compruebe que la luz in dica dora
d el regula dor de vel
ocidad “”
esté apaga da.
Activación y ajuste del sistema regula-
d or de veloci dad
1. Pulse el interruptor general del regula- dor de velocidad “ ” situado en el
lado izquierdo del manillar. Se encien-
de la luz indicadora del regulador de
velocidad “ ”.
1. Luz indicadora del regulador de velocidad “ ”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
1. Interruptor de ajuste de la velocidad de cru- cero “RES+/SET–”
2. Interruptor general del regulador de velocidad “ ”
12
RES
SETPA SS
2
1
UBP9S1S0.book Page 6 Thursday, September 6, 2018 4:54 PM
