YAMAHA XT660R 2004 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22780
Aandrijfketting controleren op spanning
1. Plaats de motorfiets op een vlakke on-
dergrond en houd hem verticaal.OPMERKING:Om de kettingspanning te controleren en bij
te stellen, moet de motorfiets rechtop wor-
den gehouden en mag deze geen gewichtdragen.
2. Schakel de versnellingsbak in de vrij-
stand.3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
OPMERKIN
G:
Bij het controleren van de spanning van de
aandrijfketting mag de kettingspanner deaandrijfketting niet raken.
DAU22930
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoer los aan beide uiteinden
van de achterbrug.
2. Draai de stelmoer op beide uiteinden
van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stelmoer
op beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKING:Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.LET OP:
DCA10570
Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-ven bereik blijven.
1. Spanning aandrijfketting
Spanning aandrijfketting:
40.0–55.0 mm (1.57–2.17 in)
1. Wielasmoer
2. Stelmoer spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6

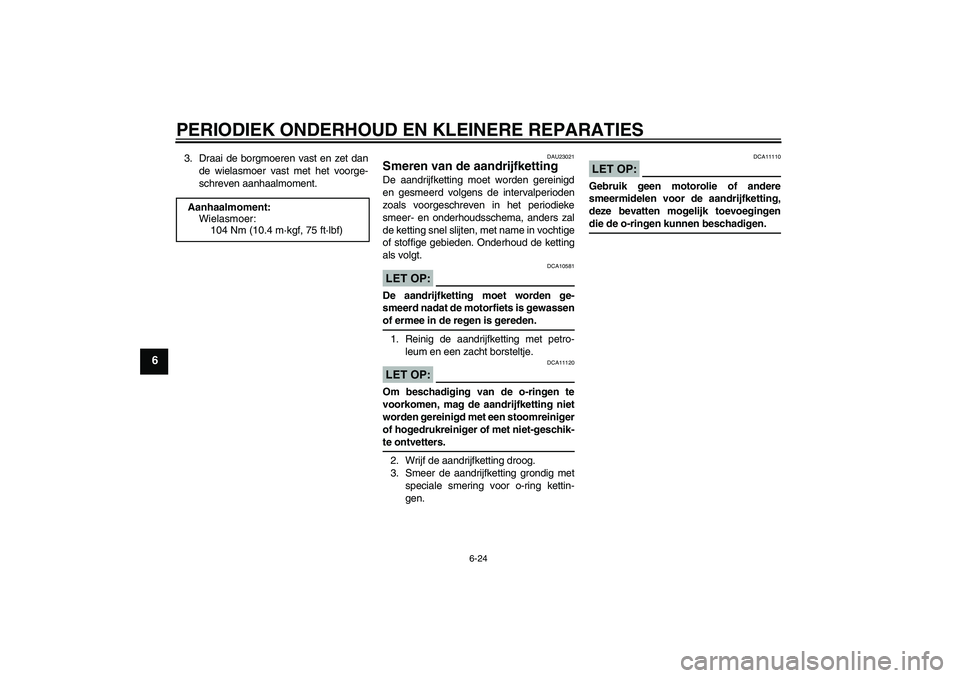

3. Draai de borgmoeren vast en zet dan
de wielasmoer vast met het voorge-
schreven aanhaalmoment.
DAU23021
Smeren van de aandrijfketting De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP:
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.LET OP:
DCA11120
Om beschadiging van de o-ringen te
voorkomen, mag de aandrijfketting niet
worden gereinigd met een stoomreiniger
of hogedrukreiniger of met niet-geschik-te ontvetters.
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ring kettin-
gen.
LET OP:
DCA11110
Gebruik geen motorolie of andere
smeermidelen voor de aandrijfketting,
deze bevatten mogelijk toevoegingendie de o-ringen kunnen beschadigen. Aanhaalmoment:
Wielasmoer:
104 Nm (10.4 m·kgf, 75 ft·lbf)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU23100
Controleren en smeren van
kabels De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING
DWA10720
Bij schade aan de buitenkabel kan de
goede werking van de kabel worden be-
lemmerd en kan de binnenkabel gaan
roesten. Vervang een beschadigde kabel
zo snel mogelijk om onveilige conditieste voorkomen.
DAU23110
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
DAU23140
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Motorolie

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU23180

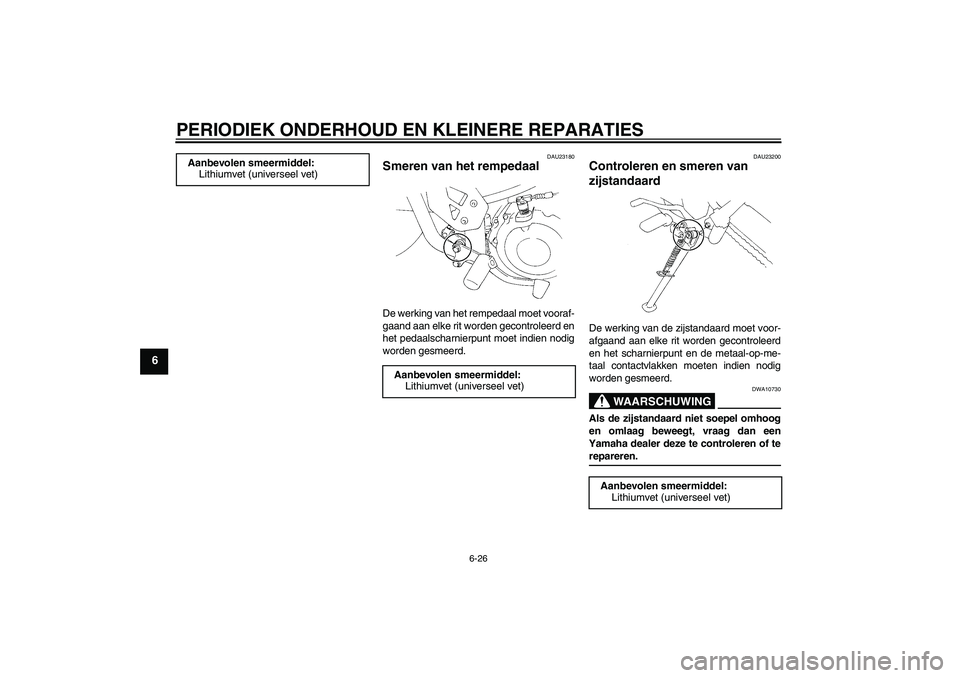

Smeren van het rempedaal De werking van het rempedaal moet vooraf-
gaand aan elke rit worden gecontroleerd en
het pedaalscharnierpunt moet indien nodig
worden gesmeerd.
DAU23200
Controleren en smeren van
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10730
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of terepareren. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAU23271

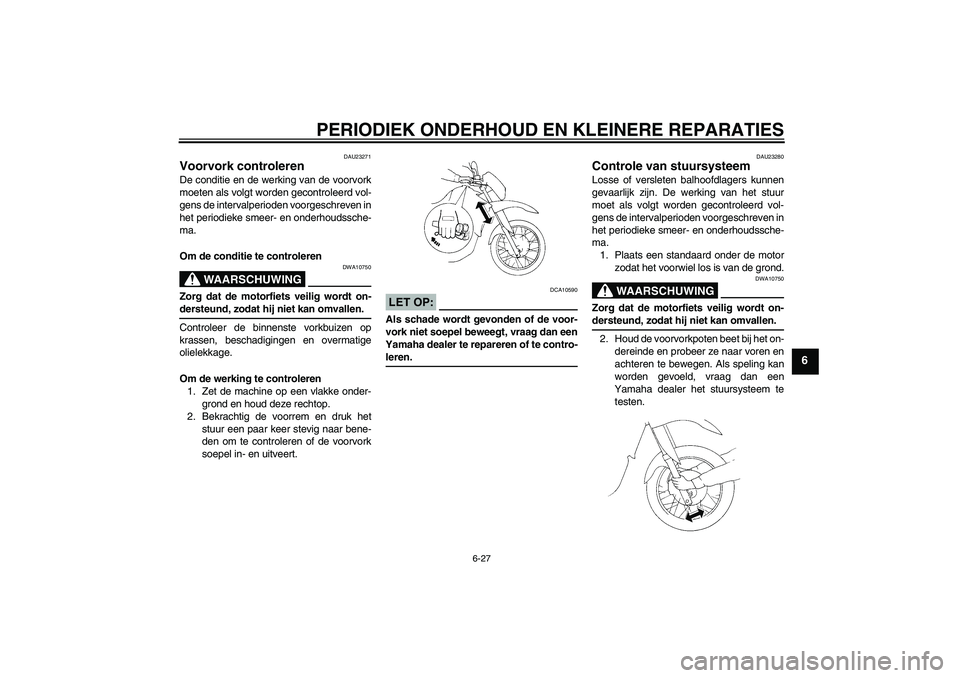

Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUM1730
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.LET OP:
DCA10620
Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu wordentoegebracht.
Om bij de accu te komen
1. Verwijder het zadel. (Zie pagina 3-11.)
2. Verwijder de accukap door de bouten
los te halen.Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
1. Negatieve accupool
2. Positieve accupool
3. Bout
4. Accukap

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6

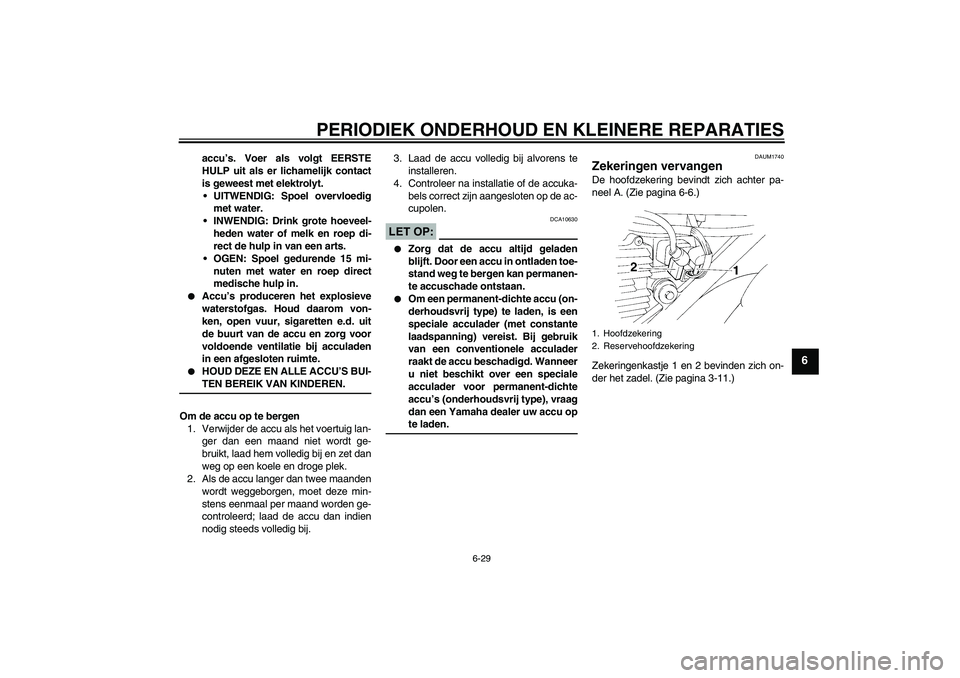

accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichte
accu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu opte laden.
DAUM1740
Zekeringen vervangen De hoofdzekering bevindt zich achter pa-
neel A. (Zie pagina 6-6.)
Zekeringenkastje 1 en 2 bevinden zich on-
der het zadel. (Zie pagina 3-11.)1. Hoofdzekering
2. Reservehoofdzekering

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6

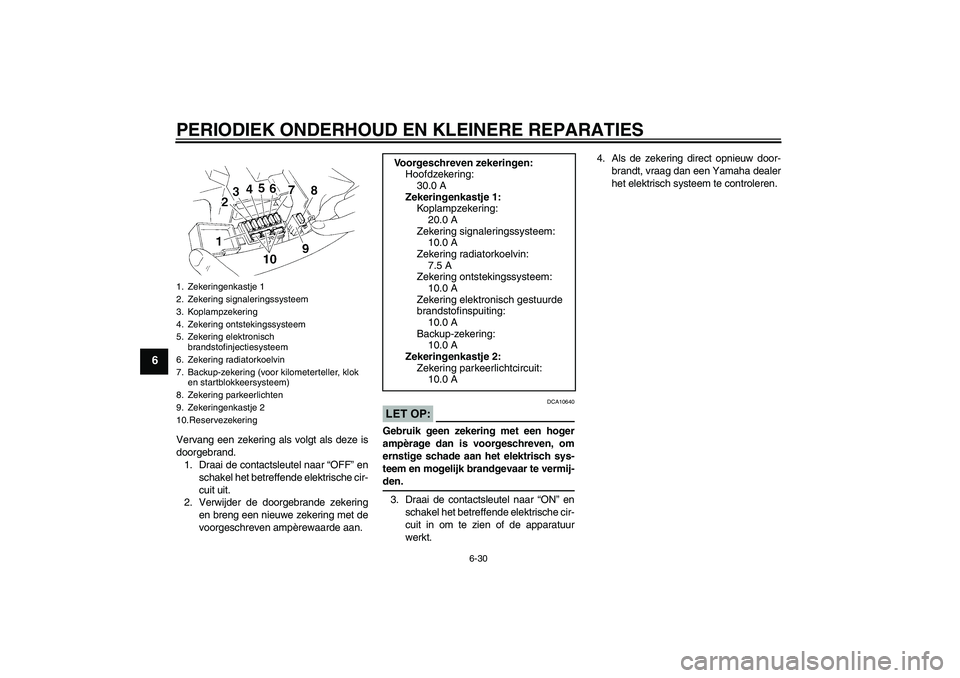

Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekeringenkastje 1
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering ontstekingssysteem
5. Zekering elektronisch
brandstofinjectiesysteem
6. Zekering radiatorkoelvin
7. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
8. Zekering parkeerlichten
9. Zekeringenkastje 2
10.Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Zekeringenkastje 1:
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering radiatorkoelvin:
7.5 A
Zekering ontstekingssysteem:
10.0 A
Zekering elektronisch gestuurde
brandstofinspuiting:
10.0 A
Backup-zekering:
10.0 A
Zekeringenkastje 2:
Zekering parkeerlichtcircuit:
10.0 A

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6

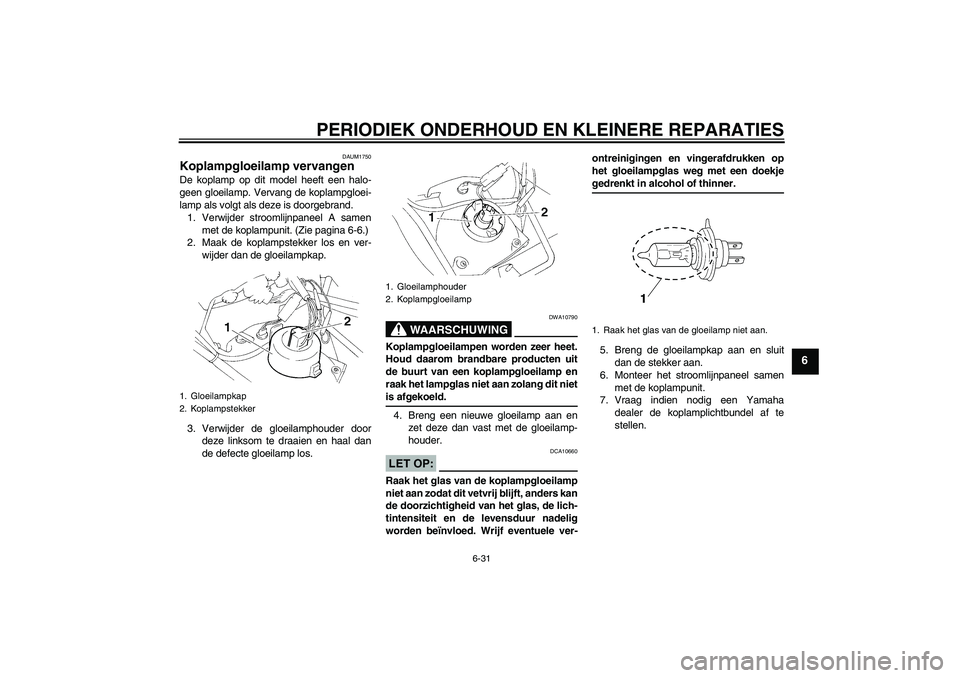

DAUM1750
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
1. Verwijder stroomlijnpaneel A samen
met de koplampunit. (Zie pagina 6-6.)
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de defecte gloeilamp los.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
4. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.LET OP:
DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders kan
de doorzichtigheid van het glas, de lich-
tintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner.
5. Breng de gloeilampkap aan en sluit
dan de stekker aan.
6. Monteer het stroomlijnpaneel samen
met de koplampunit.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. Koplampgloeilamp
1. Raak het glas van de gloeilamp niet aan.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6

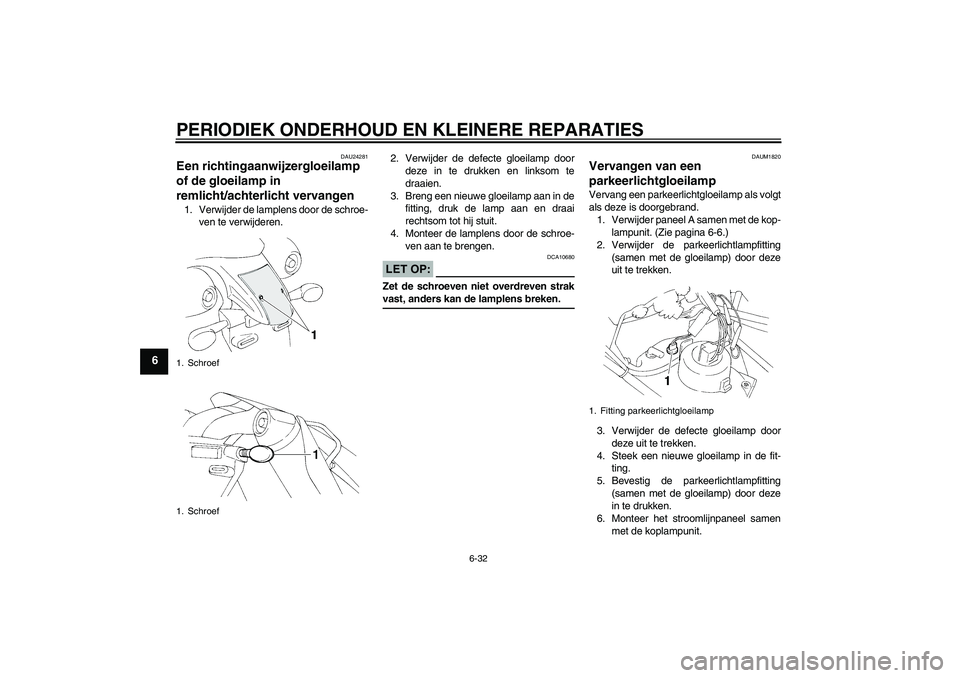

DAU24281
Een richtingaanwijzergloeilamp
of de gloeilamp in
remlicht/achterlicht vervangen 1. Verwijder de lamplens door de schroe-
ven te verwijderen.2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
LET OP:
DCA10680
Zet de schroeven niet overdreven strakvast, anders kan de lamplens breken.
DAUM1820
Vervangen van een
parkeerlichtgloeilamp Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder paneel A samen met de kop-
lampunit. (Zie pagina 6-6.)
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Monteer het stroomlijnpaneel samen
met de koplampunit.
1. Schroef
1. Schroef
1. Fitting parkeerlichtgloeilamp
