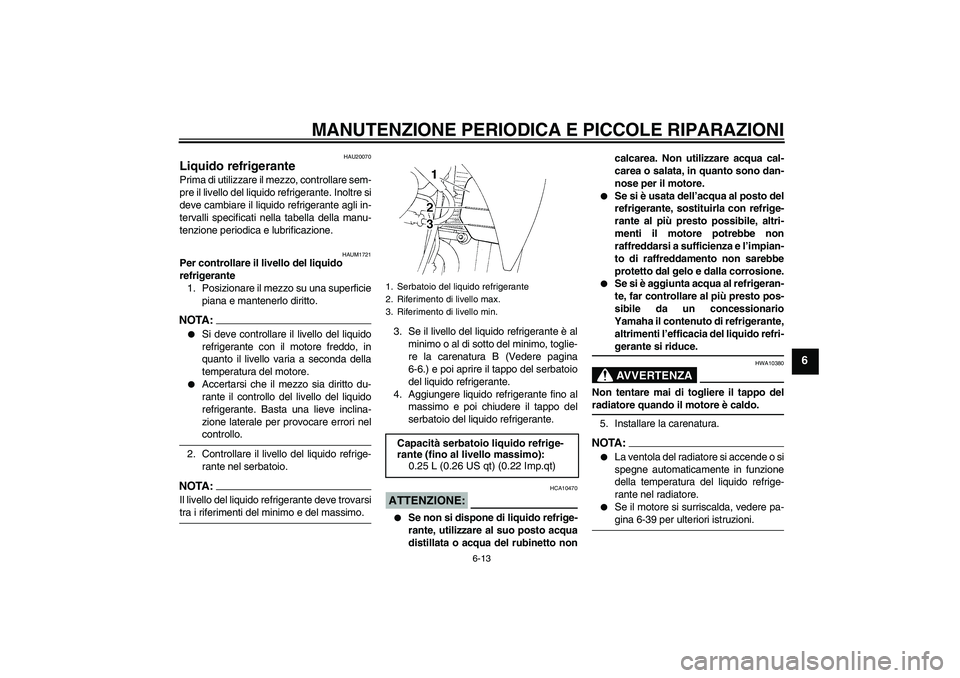

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-13
6
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAUM1721
Per controllare il livello del liquido
refrigerante
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA :

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il mezzo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio.
NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti del minimo e del massimo.3. Se il livello del liquido refrigerante è al
minimo o al di sotto del minimo, toglie-
re la carenatura B (Vedere pagina
6-6.) e poi aprire il tappo del serbatoio
del liquido refrigerante.
4. Aggiungere liquido refrigerante fino al
massimo e poi chiudere il tappo del
serbatoio del liquido refrigerante.
ATTENZIONE:
HCA10470


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto noncalcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.


Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
5. Installare la carenatura.NOTA:

La ventola del radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-39 per ulteriori istruzioni.
1. Serbatoio del liquido refrigerante
2. Riferimento di livello max.
3. Riferimento di livello min.
Capacità serbatoio liquido refrige-
rante (fino al livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-14
6
HAUM1801

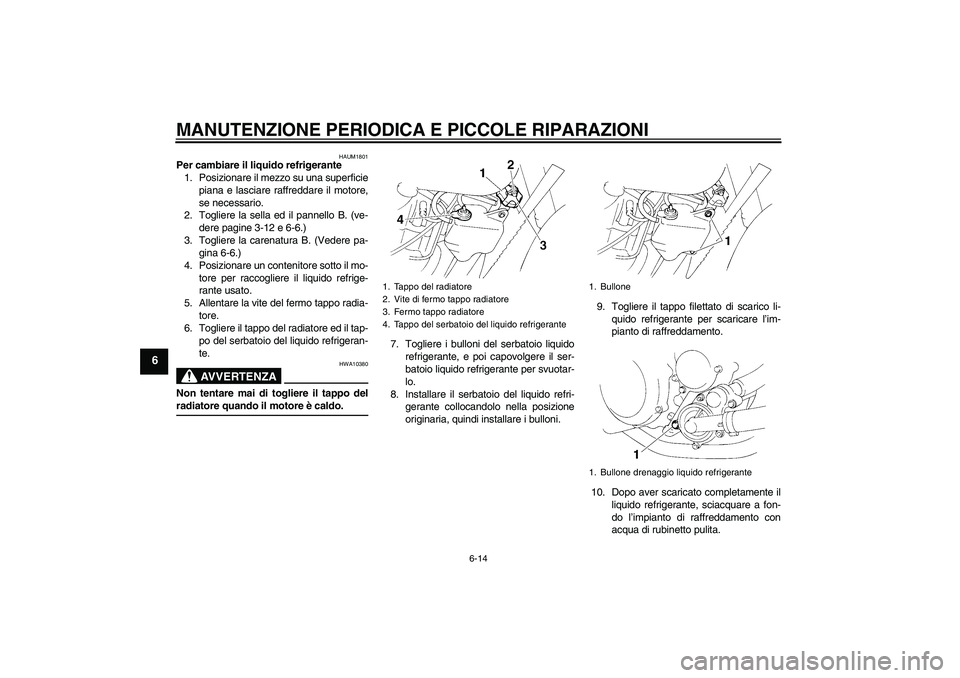

Per cambiare il liquido refrigerante
1. Posizionare il mezzo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la sella ed il pannello B. (ve-
dere pagine 3-12 e 6-6.)
3. Togliere la carenatura B. (Vedere pa-
gina 6-6.)
4. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
5. Allentare la vite del fermo tappo radia-
tore.
6. Togliere il tappo del radiatore ed il tap-
po del serbatoio del liquido refrigeran-
te.
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.7. Togliere i bulloni del serbatoio liquido
refrigerante, e poi capovolgere il ser-
batoio liquido refrigerante per svuotar-
lo.
8. Installare il serbatoio del liquido refri-
gerante collocandolo nella posizione
originaria, quindi installare i bulloni.9. Togliere il tappo filettato di scarico li-
quido refrigerante per scaricare l’im-
pianto di raffreddamento.
10. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do l’impianto di raffreddamento con
acqua di rubinetto pulita.
1. Tappo del radiatore
2. Vite di fermo tappo radiatore
3. Fermo tappo radiatore
4. Tappo del serbatoio del liquido refrigerante
1. Bullone
1. Bullone drenaggio liquido refrigerante

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-15
6

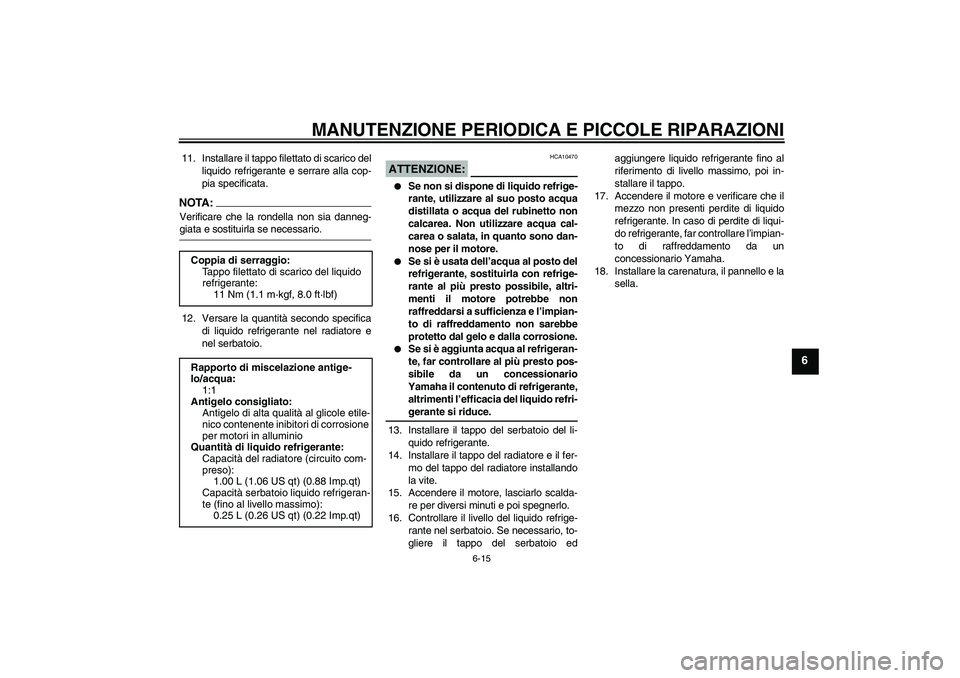

11. Installare il tappo filettato di scarico del
liquido refrigerante e serrare alla cop-
pia specificata.NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
12. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
ATTENZIONE:
HCA10470


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe non
raffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.


Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.
13. Installare il tappo del serbatoio del li-
quido refrigerante.
14. Installare il tappo del radiatore e il fer-
mo del tappo del radiatore installando
la vite.
15. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
16. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo del serbatoio edaggiungere liquido refrigerante fino al
riferimento di livello massimo, poi in-
stallare il tappo.
17. Accendere il motore e verificare che il
mezzo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare l’impian-
to di raffreddamento da un
concessionario Yamaha.
18. Installare la carenatura, il pannello e la
sella. Coppia di serraggio:
Tappo filettato di scarico del liquido
refrigerante:
11 Nm (1.1 m·kgf, 8.0 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante:
Capacità del radiatore (circuito com-
preso):
1.00 L (1.06 US qt) (0.88 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
6
HAUM1833

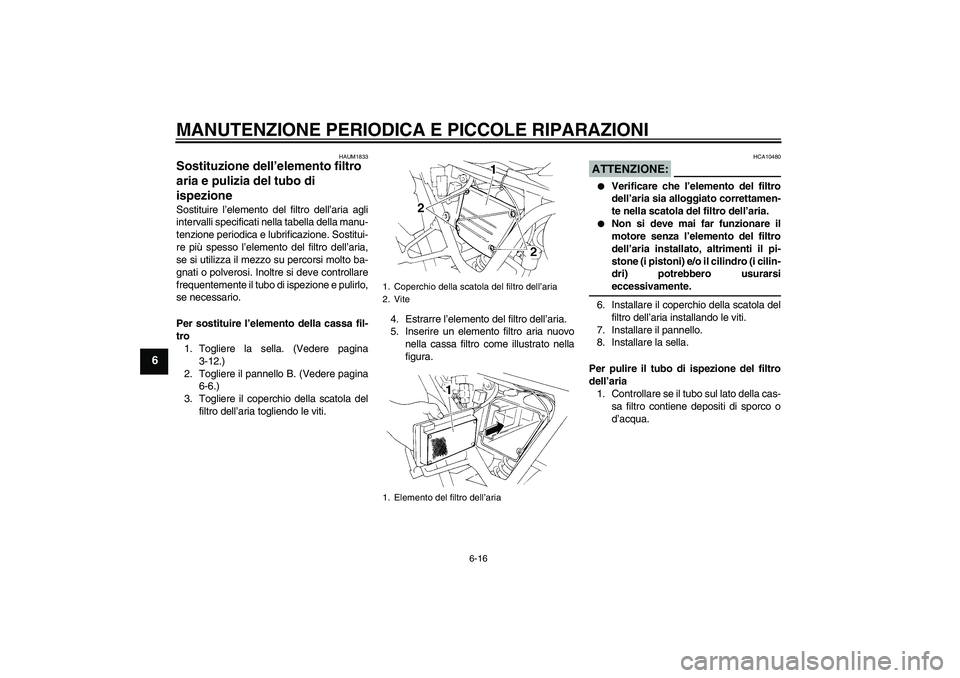

Sostituzione dell’elemento filtro
aria e pulizia del tubo di
ispezione Sostituire l’elemento del filtro dell’aria agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Sostitui-
re più spesso l’elemento del filtro dell’aria,
se si utilizza il mezzo su percorsi molto ba-
gnati o polverosi. Inoltre si deve controllare
frequentemente il tubo di ispezione e pulirlo,
se necessario.
Per sostituire l’elemento della cassa fil-
tro
1. Togliere la sella. (Vedere pagina
3-12.)
2. Togliere il pannello B. (Vedere pagina
6-6.)
3. Togliere il coperchio della scatola del
filtro dell’aria togliendo le viti.4. Estrarre l’elemento del filtro dell’aria.
5. Inserire un elemento filtro aria nuovo
nella cassa filtro come illustrato nella
figura.
ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
6. Installare il coperchio della scatola del
filtro dell’aria installando le viti.
7. Installare il pannello.
8. Installare la sella.
Per pulire il tubo di ispezione del filtro
dell’aria
1. Controllare se il tubo sul lato della cas-
sa filtro contiene depositi di sporco o
d’acqua.
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
6

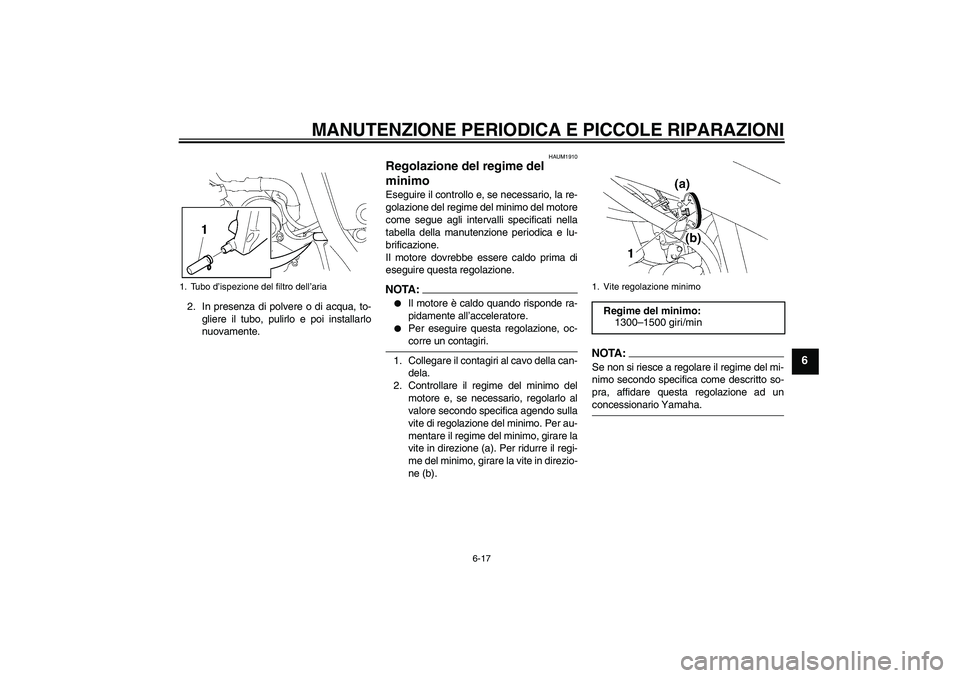

2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAUM1910
Regolazione del regime del
minimo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA :

Il motore è caldo quando risponde ra-
pidamente all’acceleratore.


Per eseguire questa regolazione, oc-corre un contagiri.
1. Collegare il contagiri al cavo della can-
dela.
2. Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo sulla
vite di regolazione del minimo. Per au-
mentare il regime del minimo, girare la
vite in direzione (a). Per ridurre il regi-
me del minimo, girare la vite in direzio-
ne (b).
NOTA:Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad unconcessionario Yamaha.
1. Tubo d’ispezione del filtro dell’aria
1. Vite regolazione minimo
Regime del minimo:
1300–1500 giri/min

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
HAU21380

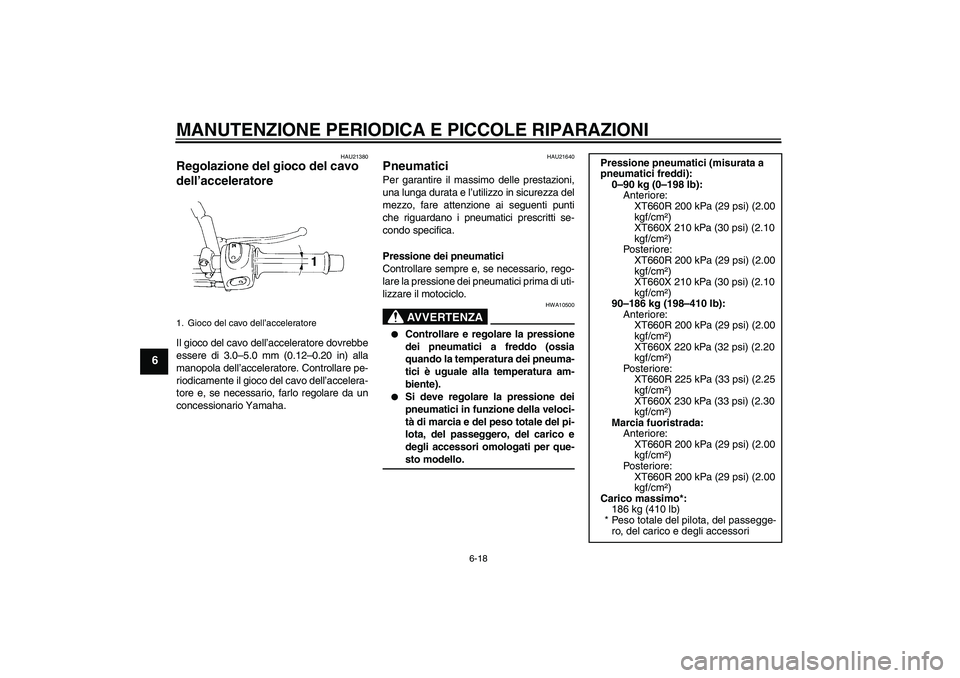

Regolazione del gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola dell’acceleratore. Controllare pe-
riodicamente il gioco del cavo dell’accelera-
tore e, se necessario, farlo regolare da un
concessionario Yamaha.
HAU21640
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
mezzo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione dei pneumatici prima di uti-
lizzare il motociclo.
AVVERTENZA
HWA10500


Controllare e regolare la pressione
dei pneumatici a freddo (ossia
quando la temperatura dei pneuma-
tici è uguale alla temperatura am-
biente).


Si deve regolare la pressione dei
pneumatici in funzione della veloci-
tà di marcia e del peso totale del pi-
lota, del passeggero, del carico e
degli accessori omologati per que-sto modello.
1. Gioco del cavo dell’acceleratore
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
XT660X 210 kPa (30 psi) (2.10
kgf/cm²)
Poster iore:
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
XT660X 210 kPa (30 psi) (2.10
kgf/cm²)
90–186 kg (198–410 lb):
Anteriore:
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
XT660X 220 kPa (32 psi) (2.20
kgf/cm²)
Poster iore:
XT660R 225 kPa (33 psi) (2.25
kgf/cm²)
XT660X 230 kPa (33 psi) (2.30
kgf/cm²)
Marcia fuoristrada:
Anteriore:
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
Poster iore:
XT660R 200 kPa (29 psi) (2.00
kgf/cm²)
Carico massimo*:
186 kg (410 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori

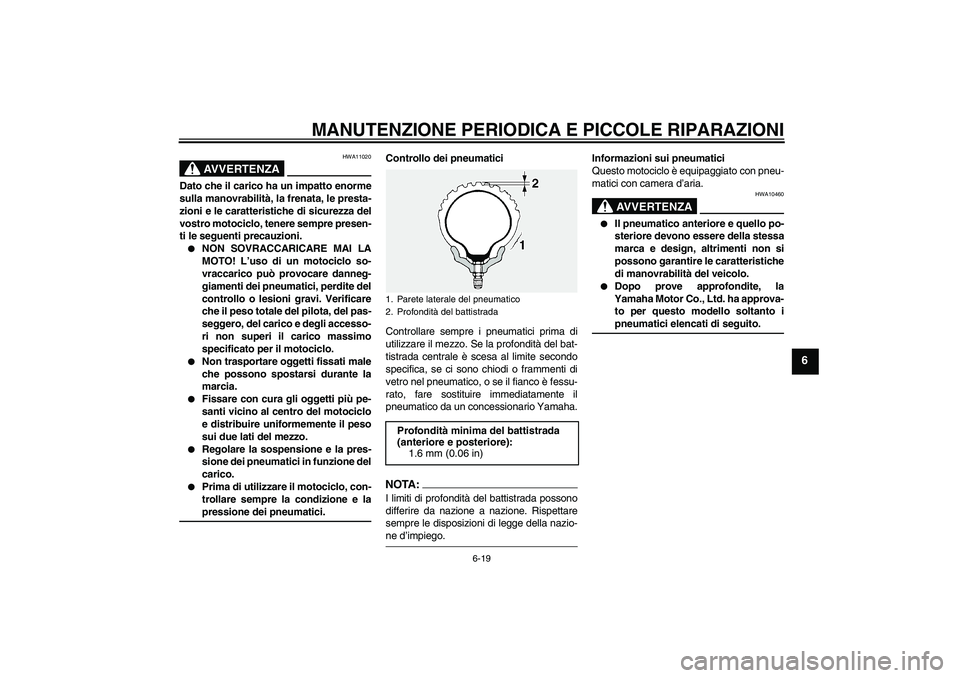

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
AVVERTENZA
HWA11020
Dato che il carico ha un impatto enorme
sulla manovrabilità, la frenata, le presta-
zioni e le caratteristiche di sicurezza del
vostro motociclo, tenere sempre presen-
ti le seguenti precauzioni.

NON SOVRACCARICARE MAI LA
MOTO! L’uso di un motociclo so-
vraccarico può provocare danneg-
giamenti dei pneumatici, perdite del
controllo o lesioni gravi. Verificare
che il peso totale del pilota, del pas-
seggero, del carico e degli accesso-
ri non superi il carico massimo
specificato per il motociclo.


Non trasportare oggetti fissati male
che possono spostarsi durante la
marcia.


Fissare con cura gli oggetti più pe-
santi vicino al centro del motociclo
e distribuire uniformemente il peso
sui due lati del mezzo.


Regolare la sospensione e la pres-
sione dei pneumatici in funzione del
carico.


Prima di utilizzare il motociclo, con-
trollare sempre la condizione e lapressione dei pneumatici.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
utilizzare il mezzo. Se la profondità del bat-
tistrada centrale è scesa al limite secondo
specifica, se ci sono chiodi o frammenti di
vetro nel pneumatico, o se il fianco è fessu-
rato, fare sostituire immediatamente il
pneumatico da un concessionario Yamaha.
NOTA:I limiti di profondità del battistrada possono
differire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
AVVERTENZA
HWA10460


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti non si
possono garantire le caratteristiche
di manovrabilità del veicolo.


Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha approva-
to per questo modello soltanto ipneumatici elencati di seguito.
1. Parete laterale del pneumatico
2. Profondità del battistrada
Profondità minima del battistrada
(anteriore e posteriore):
1.6 mm (0.06 in)

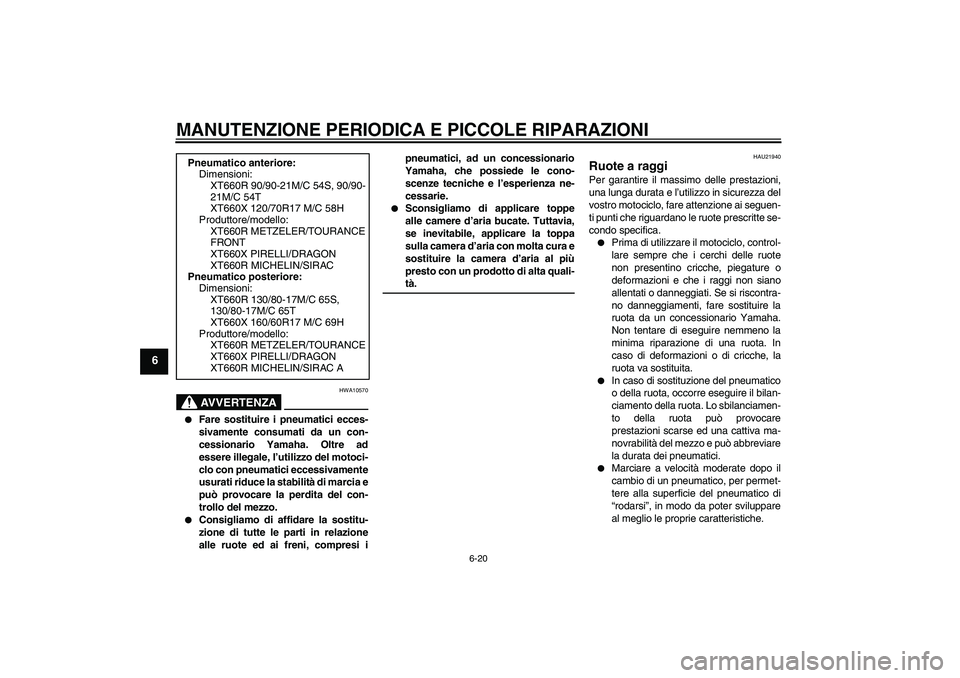

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
AVVERTENZA
HWA10570


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi ipneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura e
sostituire la camera d’aria al più
presto con un prodotto di alta quali-tà.
HAU21940
Ruote a raggi Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote prescritte se-
condo specifica.

Prima di utilizzare il motociclo, control-
lare sempre che i cerchi delle ruote
non presentino cricche, piegature o
deformazioni e che i raggi non siano
allentati o danneggiati. Se si riscontra-
no danneggiamenti, fare sostituire la
ruota da un concessionario Yamaha.
Non tentare di eseguire nemmeno la
minima riparazione di una ruota. In
caso di deformazioni o di cricche, la
ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.


Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
XT660R 90/90-21M/C 54S, 90/90-
21M/C 54T
XT660X 120/70R17 M/C 58H
Produttore/modello:
XT660R METZELER/TOURANCE
FRONT
XT660X PIRELLI/DRAGON
XT660R MICHELIN/SIRAC
Pneumatico posteriore:
Dimensioni:
XT660R 130/80-17M/C 65S,
130/80-17M/C 65T
XT660X 160/60R17 M/C 69H
Produttore/modello:
XT660R METZELER/TOURANCE
XT660X PIRELLI/DRAGON
XT660R MICHELIN/SIRAC A

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6

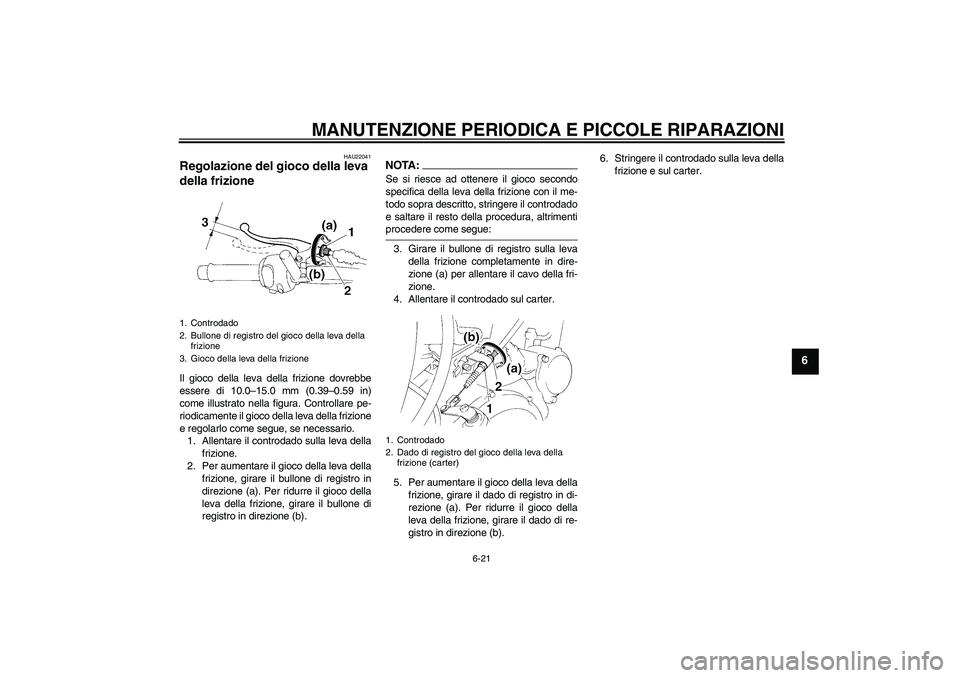

HAU22041
Regolazione del gioco della leva
della frizione Il gioco della leva della frizione dovrebbe
essere di 10.0–15.0 mm (0.39–0.59 in)
come illustrato nella figura. Controllare pe-
riodicamente il gioco della leva della frizione
e regolarlo come segue, se necessario.
1. Allentare il controdado sulla leva della
frizione.
2. Per aumentare il gioco della leva della
frizione, girare il bullone di registro in
direzione (a). Per ridurre il gioco della
leva della frizione, girare il bullone di
registro in direzione (b).
NOTA:Se si riesce ad ottenere il gioco secondo
specifica della leva della frizione con il me-
todo sopra descritto, stringere il controdado
e saltare il resto della procedura, altrimentiprocedere come segue:
3. Girare il bullone di registro sulla leva
della frizione completamente in dire-
zione (a) per allentare il cavo della fri-
zione.
4. Allentare il controdado sul carter.
5. Per aumentare il gioco della leva della
frizione, girare il dado di registro in di-
rezione (a). Per ridurre il gioco della
leva della frizione, girare il dado di re-
gistro in direzione (b).6. Stringere il controdado sulla leva della
frizione e sul carter.
1. Controdado
2. Bullone di registro del gioco della leva della
frizione
3. Gioco della leva della frizione
1. Controdado
2. Dado di registro del gioco della leva della
frizione (car ter)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6

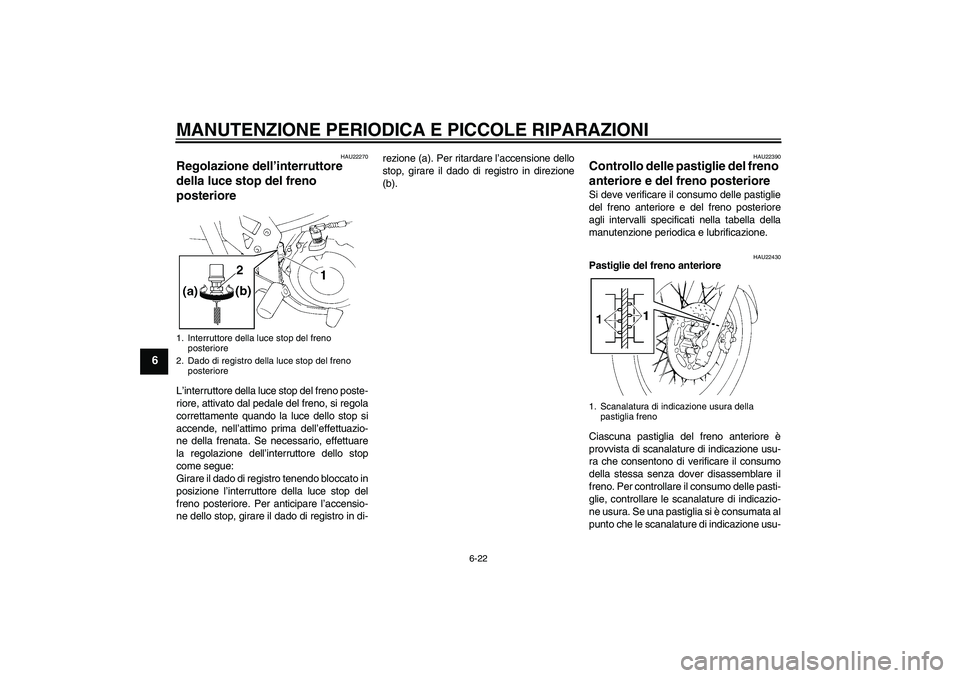

HAU22270
Regolazione dell’interruttore
della luce stop del freno
posteriore L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di registro tenendo bloccato in
posizione l’interruttore della luce stop del
freno posteriore. Per anticipare l’accensio-
ne dello stop, girare il dado di registro in di-rezione (a). Per ritardare l’accensione dello
stop, girare il dado di registro in direzione
(b).
HAU22390
Controllo delle pastiglie del freno
anteriore e del freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e del freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare il consumo
della stessa senza dover disassemblare il
freno. Per controllare il consumo delle pasti-
glie, controllare le scanalature di indicazio-
ne usura. Se una pastiglia si è consumata al
punto che le scanalature di indicazione usu-
1. Interruttore della luce stop del freno
posteriore
2. Dado di registro della luce stop del freno
posteriore
1. Scanalatura di indicazione usura della
pastiglia freno
