MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
ra sono quasi scomparse, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU22580
Controllo del livello del liquido
freni Freno anteriore
Freno posterioreUna quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono consu-
mate e/o la presenza di perdite nell’impianto
dei freni. Se il livello del liquido dei freni è
basso, controllare l’usura delle pastiglie e
verificare che non ci siano perdite nell’im-
pianto dei freni.
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
1. Spessore della guarnizione freno
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni consigliato:
DOT 4

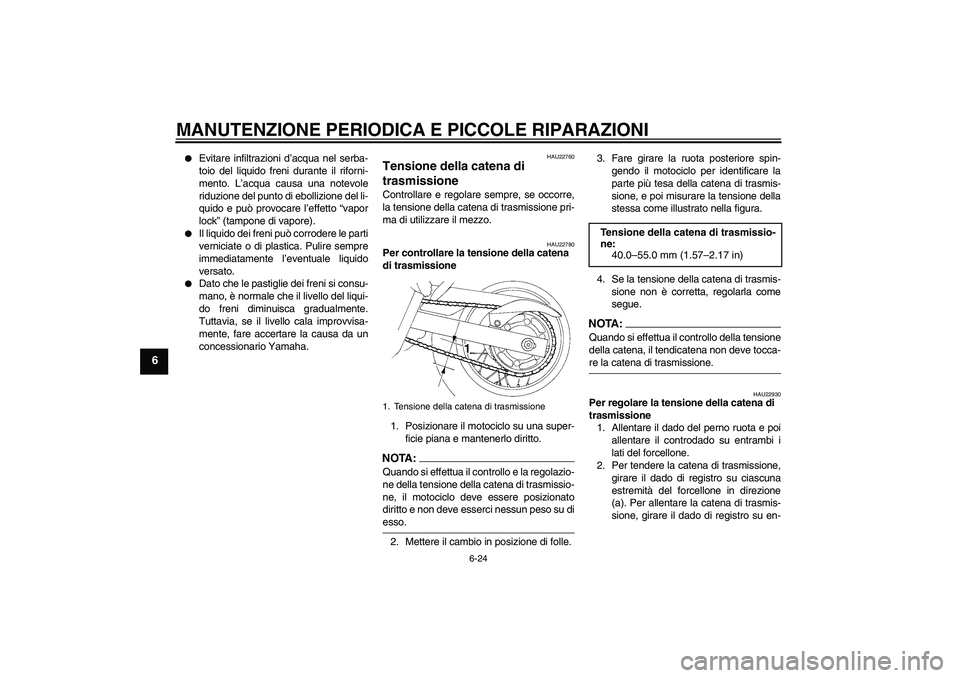

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6


Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le parti
verniciate o di plastica. Pulire sempre
immediatamente l’eventuale liquido
versato.


Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22760
Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22780
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:Quando si effettua il controllo e la regolazio-
ne della tensione della catena di trasmissio-
ne, il motociclo deve essere posizionato
diritto e non deve esserci nessun peso su diesso.
2. Mettere il cambio in posizione di folle.3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
stessa come illustrato nella figura.
4. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
NOTA :
Quando si effettua il controllo della tensione
della catena, il tendicatena non deve tocca-re la catena di trasmissione.
HAU22930
Per regolare la tensione della catena di
trasmissione
1. Allentare il dado del perno ruota e poi
allentare il controdado su entrambi i
lati del forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di registro su ciascuna
estremità del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il dado di registro su en-
1. Tensione della catena di trasmissione
Tensione della catena di trasmissio-
ne:
40.0–55.0 mm (1.57–2.17 in)

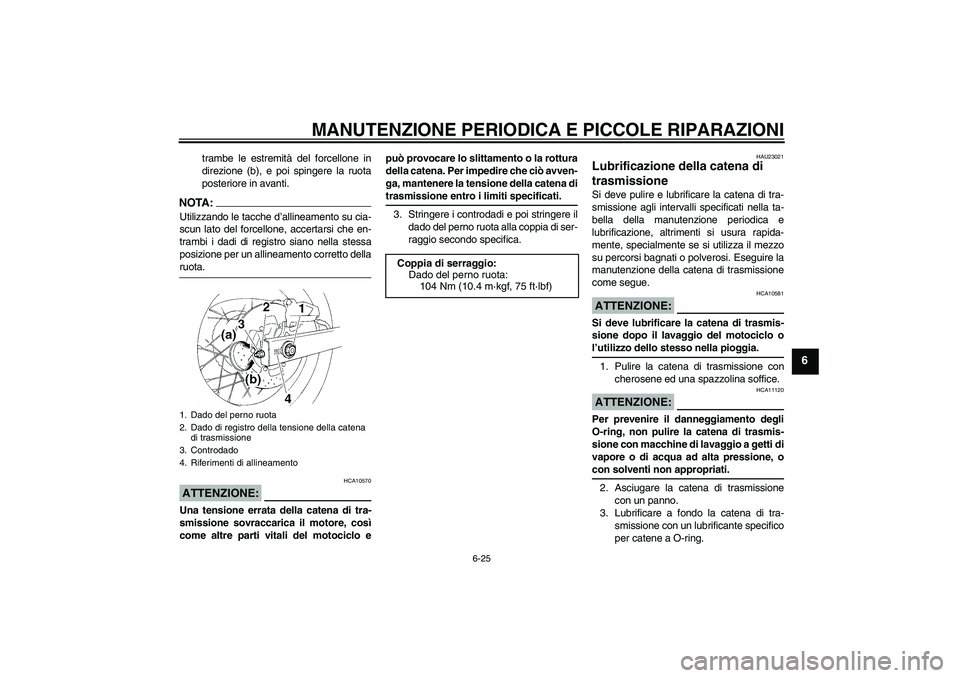

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
trambe le estremità del forcellone in
direzione (b), e poi spingere la ruota
posteriore in avanti.
NOTA:Utilizzando le tacche d’allineamento su cia-
scun lato del forcellone, accertarsi che en-
trambi i dadi di registro siano nella stessa
posizione per un allineamento corretto dellaruota.ATTENZIONE:
HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo epuò provocare lo slittamento o la rottura
della catena. Per impedire che ciò avven-
ga, mantenere la tensione della catena di
trasmissione entro i limiti specificati.
3. Stringere i controdadi e poi stringere il
dado del perno ruota alla coppia di ser-
raggio secondo specifica.
HAU23021
Lubrificazione della catena di
trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi bagnati o polverosi. Eseguire la
manutenzione della catena di trasmissione
come segue.ATTENZIONE:
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
cherosene ed una spazzolina soffice.ATTENZIONE:
HCA11120
Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, ocon solventi non appropriati.
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
1. Dado del perno ruota
2. Dado di registro della tensione della catena
di trasmissione
3. Controdado
4. Riferimenti di allineamento
Coppia di serraggio:
Dado del perno ruota:
104 Nm (10.4 m·kgf, 75 ft·lbf)

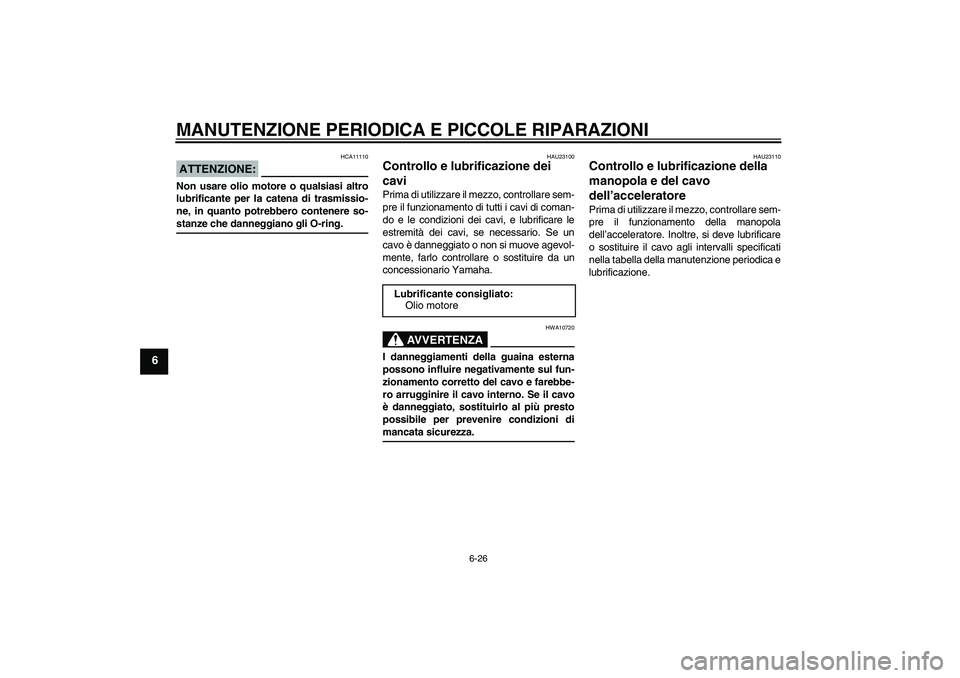

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
ATTENZIONE:
HCA11110
Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-stanze che danneggiano gli O-ring.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
HAU23110
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola
dell’acceleratore. Inoltre, si deve lubrificare
o sostituire il cavo agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
Lubrificante consigliato:
Olio motore

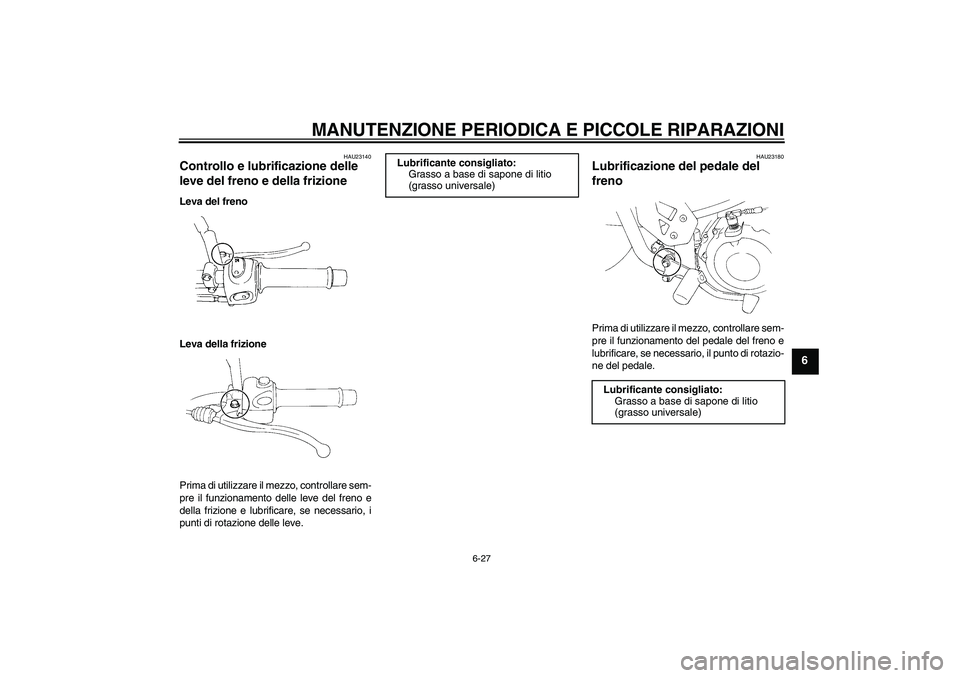

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve.
HAU23180
Lubrificazione del pedale del
freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale del freno e
lubrificare, se necessario, il punto di rotazio-
ne del pedale.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)

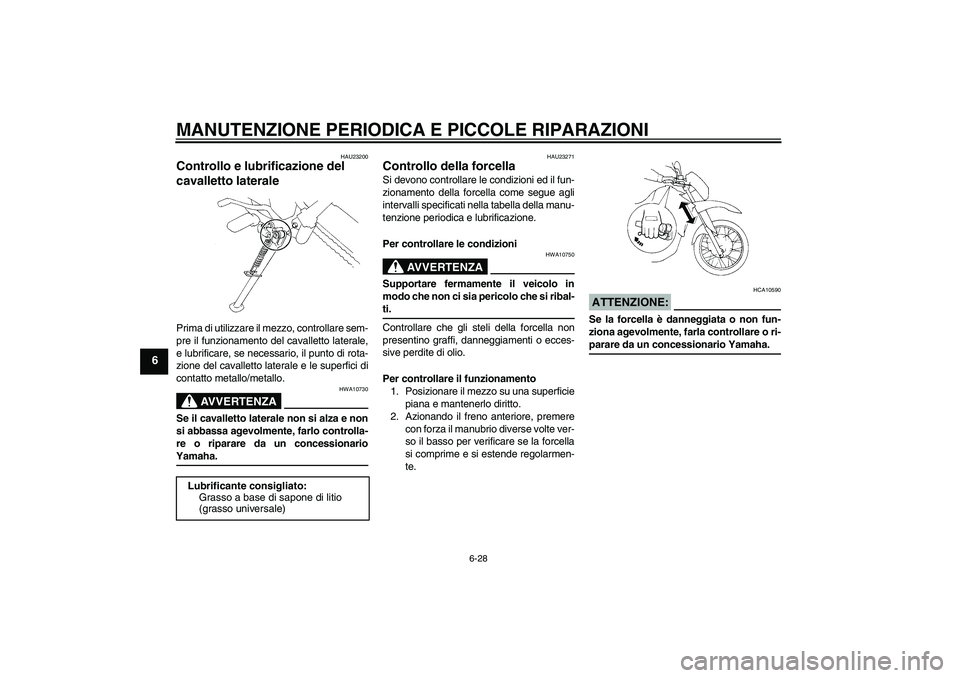

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HAU23200
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il punto di rota-
zione del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
HAU23271
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)

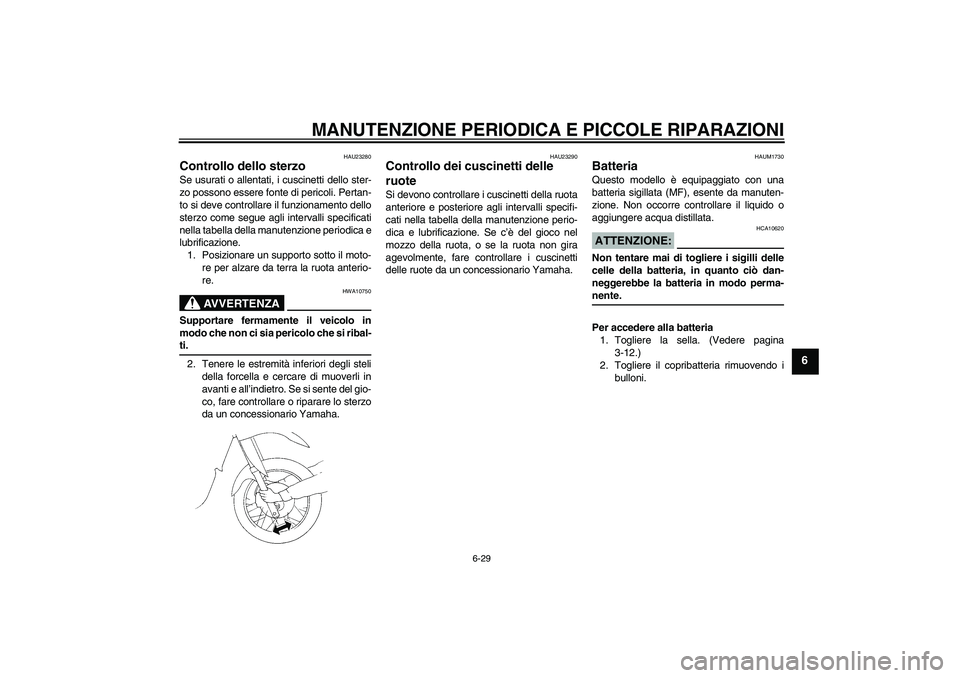

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU23280
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si sente del gio-
co, fare controllare o riparare lo sterzo
da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAUM1730
Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.ATTENZIONE:
HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-nente.
Per accedere alla batteria
1. Togliere la sella. (Vedere pagina
3-12.)
2. Togliere il copribatteria rimuovendo i
bulloni.

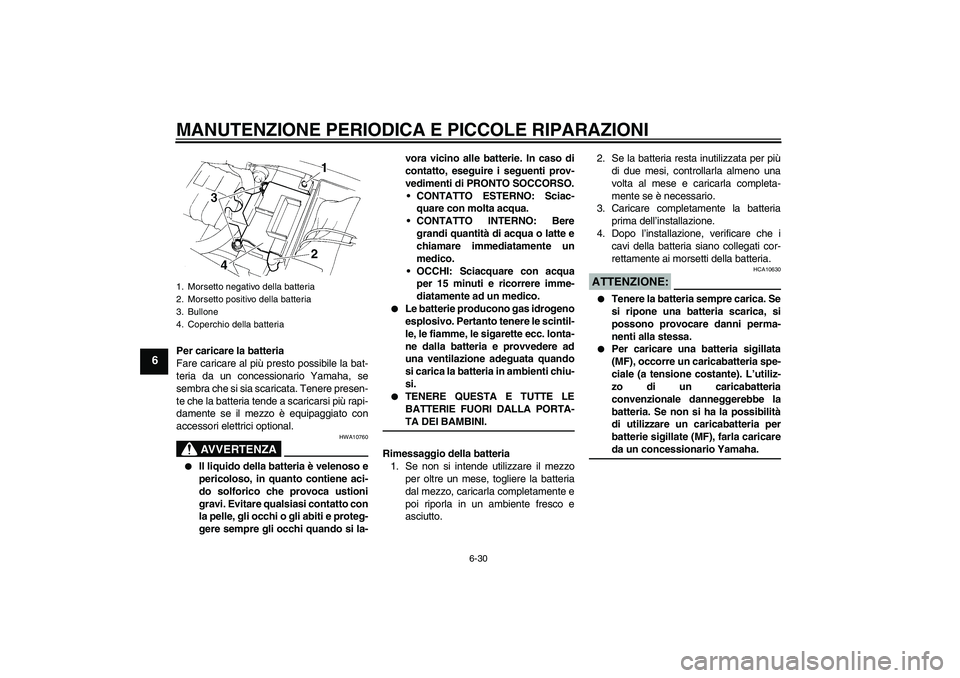

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il mezzo è equipaggiato con
accessori elettrici optional.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
1. Morsetto negativo della batteria
2. Morsetto positivo della batteria
3. Bullone
4. Coperchio della batteria

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAUM1740
Sostituzione dei fusibili Il fusibile principale si trova dietro al pannel-
lo A. (Vedere pagina 6-6.)
La scatola fusibili 1 e la scatola fusibili 2 si
trovano sotto alla sella. (Vedere pagina
3-12.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
1. Fusibile principale
2. Fusibile principale di ricambio
1. Scatola fusibili 1
2. Fusibile dell’impianto di segnalazione
3. Fusibile del faro
4. Fusibile dell’accensione
5. Fusibile dell’iniezione elettronica del
carburante
6. Fusibile della ventola del radiatore
7. Fusibile di backup (per contachilometri
totalizzatore, orologio e sistema
dell’immobilizzatore)
8. Fusibile della luce di parcheggio
9. Scatola fusibili 2
10.Fusibile di ricambio
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Scatola fusibili 1:
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnala-
zione:
10.0 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A
Scatola fusibili 2:
Fusibile della luce di posizione:
10.0 A

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
4. Se il fusibile brucia subito immediata-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
HAUM1750

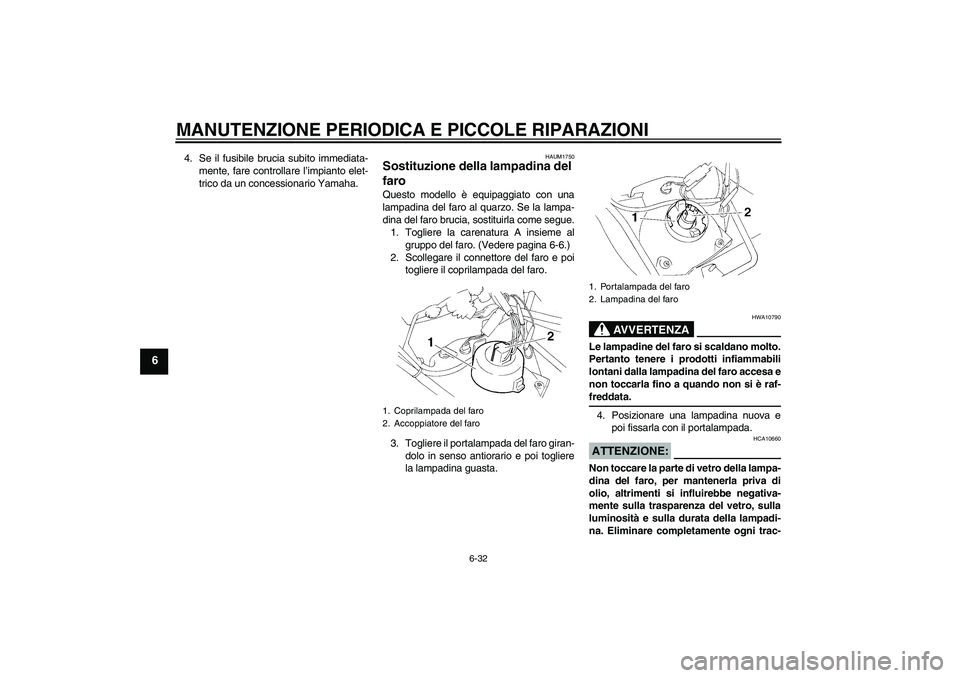

Sostituzione della lampadina del
faro Questo modello è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro brucia, sostituirla come segue.
1. Togliere la carenatura A insieme al
gruppo del faro. (Vedere pagina 6-6.)
2. Scollegare il connettore del faro e poi
togliere il coprilampada del faro.
3. Togliere il portalampada del faro giran-
dolo in senso antiorario e poi togliere
la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
1. Coprilampada del faro
2. Accoppiatore del faro
1. Portalampada del faro
2. Lampadina del faro
