MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

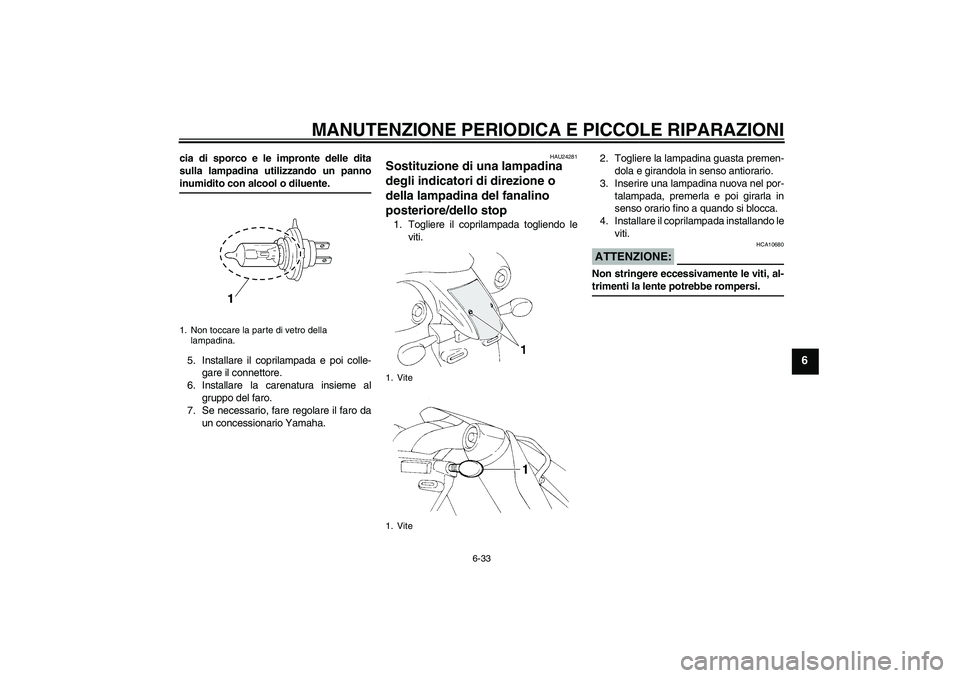

6-33
6
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.
5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare la carenatura insieme al
gruppo del faro.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU24281
Sostituzione di una lampadina
degli indicatori di direzione o
della lampadina del fanalino
posteriore/dello stop 1. Togliere il coprilampada togliendo le
viti.2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando le
viti.
ATTENZIONE:
HCA10680
Non stringere eccessivamente le viti, al-trimenti la lente potrebbe rompersi.
1. Non toccare la parte di vetro della
lampadina.
1. Vite
1. Vite

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

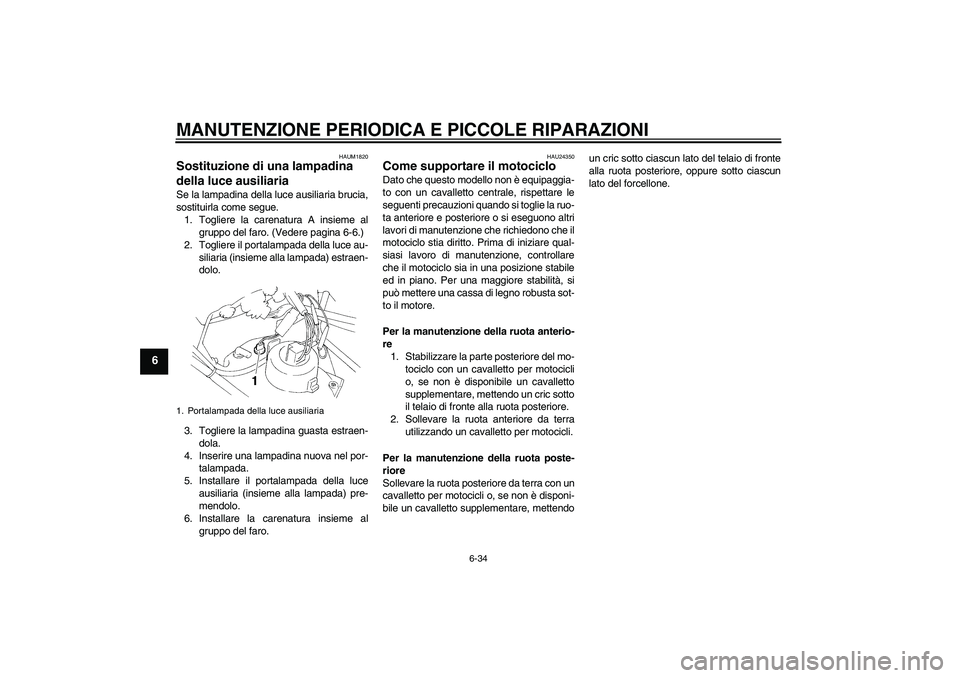

6-34
6
HAUM1820
Sostituzione di una lampadina
della luce ausiliaria Se la lampadina della luce ausiliaria brucia,
sostituirla come segue.
1. Togliere la carenatura A insieme al
gruppo del faro. (Vedere pagina 6-6.)
2. Togliere il portalampada della luce au-
siliaria (insieme alla lampada) estraen-
dolo.
3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada della luce
ausiliaria (insieme alla lampada) pre-
mendolo.
6. Installare la carenatura insieme al
gruppo del faro.
HAU24350
Come supportare il motociclo Dato che questo modello non è equipaggia-
to con un cavalletto centrale, rispettare le
seguenti precauzioni quando si toglie la ruo-
ta anteriore e posteriore o si eseguono altri
lavori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motocicli
o, se non è disponibile un cavalletto
supplementare, mettendo un cric sotto
il telaio di fronte alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motocicli o, se non è disponi-
bile un cavalletto supplementare, mettendoun cric sotto ciascun lato del telaio di fronte
alla ruota posteriore, oppure sotto ciascun
lato del forcellone.
1. Portalampada della luce ausiliaria

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

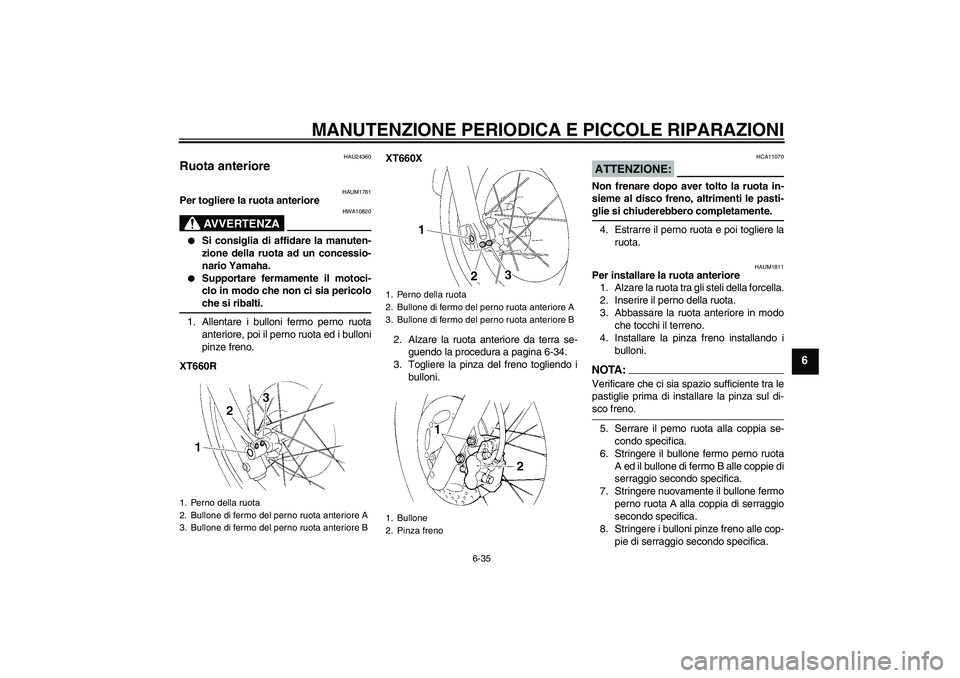

6-35
6
HAU24360
Ruota anteriore
HAUM1761
Per togliere la ruota anteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare i bulloni fermo perno ruota
anteriore, poi il perno ruota ed i bulloni
pinze freno.
XT660RXT660X
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-34.
3. Togliere la pinza del freno togliendo i
bulloni.
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
4. Estrarre il perno ruota e poi togliere la
ruota.
HAUM1811
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli della forcella.
2. Inserire il perno della ruota.
3. Abbassare la ruota anteriore in modo
che tocchi il terreno.
4. Installare la pinza freno installando i
bulloni.NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie prima di installare la pinza sul di-sco freno.
5. Serrare il perno ruota alla coppia se-
condo specifica.
6. Stringere il bullone fermo perno ruota
A ed il bullone di fermo B alle coppie di
serraggio secondo specifica.
7. Stringere nuovamente il bullone fermo
perno ruota A alla coppia di serraggio
secondo specifica.
8. Stringere i bulloni pinze freno alle cop-
pie di serraggio secondo specifica.
1. Perno della ruota
2. Bullone di fermo del perno ruota anteriore A
3. Bullone di fermo del perno ruota anteriore B
1. Perno della ruota
2. Bullone di fermo del perno ruota anteriore A
3. Bullone di fermo del perno ruota anteriore B
1. Bullone
2. Pinza freno

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

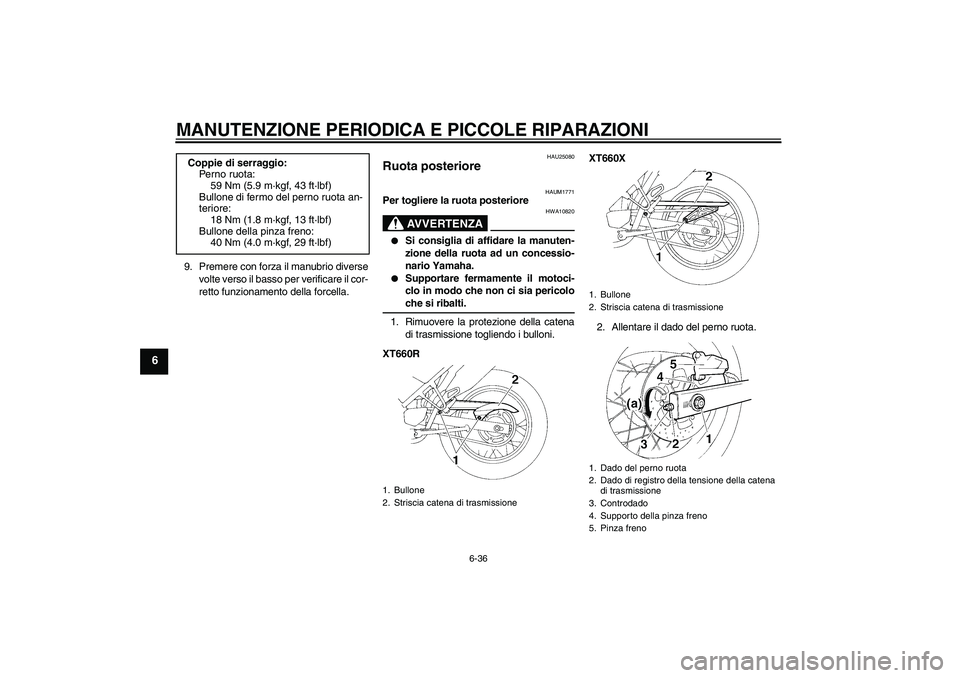

6-36
6
9. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
HAU25080
Ruota posteriore
HAUM1771
Per togliere la ruota posteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Rimuovere la protezione della catena
di trasmissione togliendo i bulloni.
XT660RXT660X
2. Allentare il dado del perno ruota. Coppie di serraggio:
Perno ruota:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Bullone di fermo del perno ruota an-
teriore:
18 Nm (1.8 m·kgf, 13 ft·lbf)
Bullone della pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Bullone
2. Striscia catena di trasmissione
1. Bullone
2. Striscia catena di trasmissione
1. Dado del perno ruota
2. Dado di registro della tensione della catena
di trasmissione
3. Controdado
4. Supporto della pinza freno
5. Pinza freno

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
3. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-34.
4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare i dadi di registro della tensione
della catena di distribuzione completa-
mente in direzione (a).
6. Togliere il perno ruota togliendo il dado
perno ruota.
7. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.NOTA:La catena di trasmissione non si può disas-semblare.
8. Tirare indietro la ruota ed allontanare
la pinza freno dalla ruota.
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAUM1781
Per installare la ruota posteriore
1. Installare la catena di trasmissione sul-
la corona.
2. Installare la ruota, le rondelle ed il sup-
porto pinza freno inserendo il perno
ruota dal lato sinistro.NOTA:

Installare la rondella con il riferimento
“N” sul lato destro e la rondella con il ri-
ferimento “O” sul lato sinistro. Accer-tarsi di installare entrambe le rondelle
con i loro riferimenti rivolti verso l’ester-
no.


Verificare che il fermo sul forcellone
sia inserito nella scanalatura nel sup-
porto pinza freno.


Verificare che ci sia spazio sufficiente
tra le pastiglie prima di installare la ruo-ta.
3. Abbassare la ruota posteriore in modo
che tocchi il terreno.
4. Regolare la tensione della catena di
trasmissione. (Vedere pagina 6-24.)
5. Stringere il dado del perno ruota alla
coppia di serraggio secondo specifica.
1. Pinza freno
2. Disco freno
1. Fermo
2. Scanalatura

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
6. Installare la protezione della catena di
trasmissione installando i bulloni.
HAU25870
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose. Coppia di serraggio:
Dado del perno ruota:
104 Nm (10.4 m·kgf, 75 ft·lbf)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

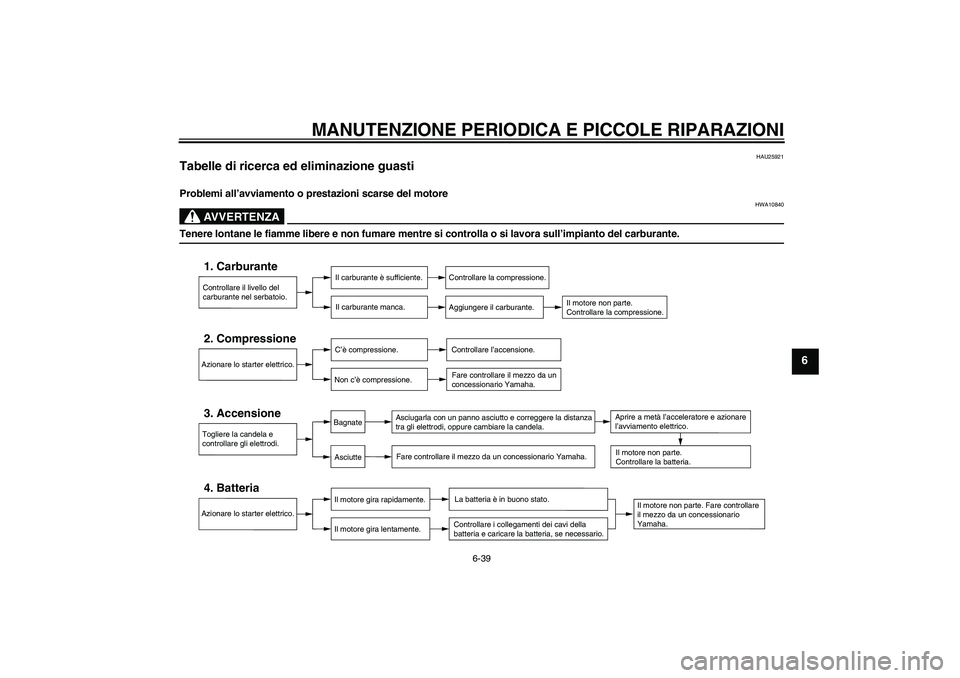

6-39
6
HAU25921
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
AVVERTENZA
HWA10840
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-40
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTA:Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.

PULIZIA E RIMESSAGGIO DEL MOTOCICLO

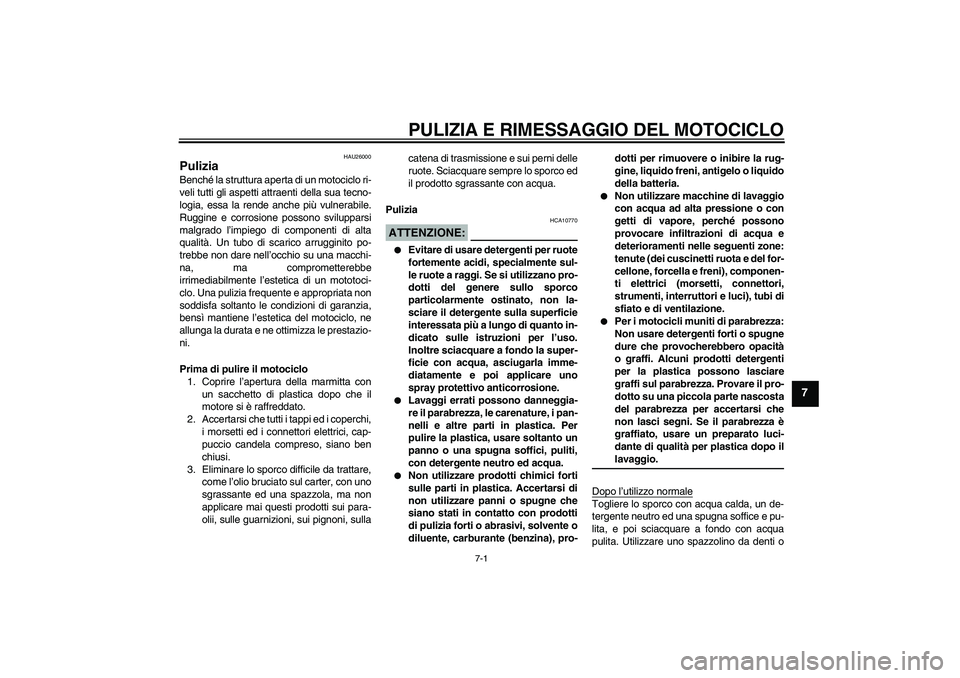

7-1
7
HAU26000
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un mototoci-
clo. Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima di pulire il motociclo
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i morsetti ed i connettori elettrici, cap-
puccio candela compreso, siano ben
chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olii, sulle guarnizioni, sui pignoni, sullacatena di trasmissione e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.
Pulizia
ATTENZIONE:
HCA10770


Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.


Lavaggi errati possono danneggia-
re il parabrezza, le carenature, i pan-
nelli e altre parti in plastica. Per
pulire la plastica, usare soltanto un
panno o una spugna soffici, puliti,
con detergente neutro ed acqua.


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o liquido
della batteria.


Non utilizzare macchine di lavaggio
con acqua ad alta pressione o con
getti di vapore, perché possono
provocare infiltrazioni di acqua e
deterioramenti nelle seguenti zone:
tenute (dei cuscinetti ruota e del for-
cellone, forcella e freni), componen-
ti elettrici (morsetti, connettori,
strumenti, interruttori e luci), tubi di
sfiato e di ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualità per plastica dopo illavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o

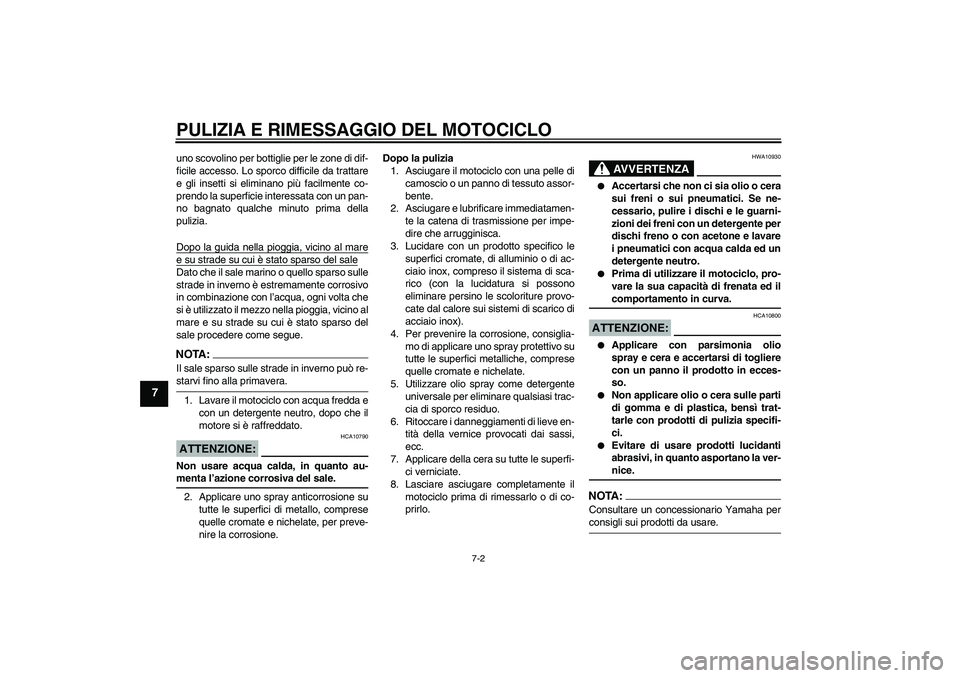

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTA :
Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso il sistema di sca-
rico (con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sui sistemi di scarico di
acciaio inox).
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA10930


Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente per
dischi freno o con acetone e lavare
i pneumatici con acqua calda ed un
detergente neutro.


Prima di utilizzare il motociclo, pro-
vare la sua capacità di frenata ed ilcomportamento in curva.
ATTENZIONE:
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare olio o cera sulle parti
di gomma e di plastica, bensì trat-
tarle con prodotti di pulizia specifi-
ci.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
