YAMAHA XT660Z 2008 Instructieboekje (in Dutch)

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
DAUB1501
Multifunctioneel display
1. Toerenteller
2. Snelheidsmeter
3. Kilometerteller
4. Rittellers/Ritteller voor brandstofreserve
5. Klok
6. Brandstofniveaumeter
7. Toets “RESET”
8. Toets “SELECT”
DWA12311
WAARSCHUWING0
Zorg dat de machine stilstaat, voor-
dat u wijzigingen in de instellingen
van het multifunctionele display
gaat aanbrengen.
Het multifunctionele display toont de
volgende voorzieningen:
●een snelheidsmeter (die de actu-
ele rijsnelheid aangeeft)
●een digitale toerenteller (die het
motortoerental in tpm aangeeft)
●een kilometerteller (die de totale
afgelegde afstand toont)
●twee rittellers (die de afgelegde
afstand aangeven sinds de tellers
het laatst werden teruggesteld op
nul)
●een ritteller voor brandstofreserve
(die de afgelegde afstand aan-
geeft sinds het onderste segment
van de brandstofniveaumeter be-
gon te knipperen)
●een klok
●een brandstofniveaumeter
●een voorziening voor zelfdiagno-
se
OPMERKING:
●Vergeet niet de sleutel naar "ON"
te draaien voordat u de toetsen
"SELECT" en "RESET" gebruikt.
●Alleen voor Groot-Brittannië: Om
de weergave voor snelheidsmeter
en kilometerteller/ritteller te wisse-
len tussen kilometers en mijlen,
drukt u tegelijkertijd op de toets
"SELECT" en de toets "RESET" en
draait u de sleutel naar "ON". Als
de cijfers gaan knipperen, drukt u
op de toets "SELECT" om kilome-
ters of mijlen te kiezen.
XT660Z 01-03 NL 28-07-2008 16:00 Pagina 3-5

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
1
2
3
4
5
6
7
8
9
10

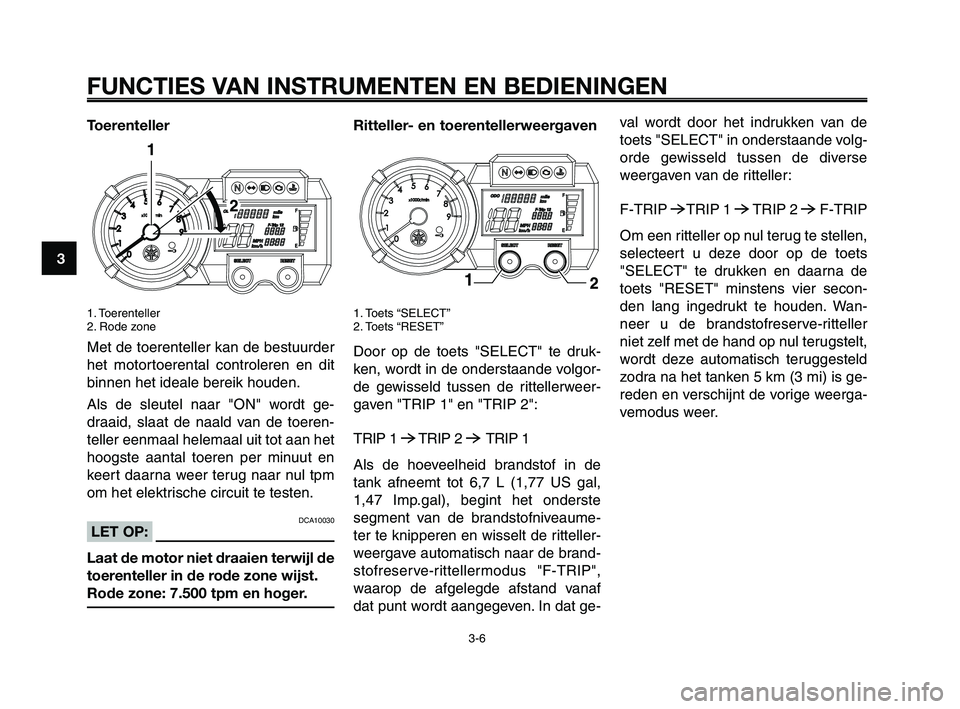

Toerenteller
1. Toerenteller
2. Rode zone
Met de toerenteller kan de bestuurder
het motortoerental controleren en dit
binnen het ideale bereik houden.
Als de sleutel naar "ON" wordt ge-
draaid, slaat de naald van de toeren-
teller eenmaal helemaal uit tot aan het
hoogste aantal toeren per minuut en
keert daarna weer terug naar nul tpm
om het elektrische circuit te testen.
DCA10030LET OP:
Laat de motor niet draaien terwijl de
toerenteller in de rode zone wijst.
Rode zone: 7.500 tpm en hoger.
Ritteller- en toerentellerweergaven
1. Toets “SELECT”
2. Toets “RESET”
Door op de toets "SELECT" te druk-
ken, wordt in de onderstaande volgor-
de gewisseld tussen de rittellerweer-
gaven "TRIP 1" en "TRIP 2":
TRIP 1
6TRIP 2 6TRIP 1
Als de hoeveelheid brandstof in de
tank afneemt tot 6,7 L (1,77 US gal,
1,47 Imp.gal), begint het onderste
segment van de brandstofniveaume-
ter te knipperen en wisselt de ritteller-
weergave automatisch naar de brand-
stofreserve-rittellermodus "F-TRIP",
waarop de afgelegde afstand vanaf
dat punt wordt aangegeven. In dat ge-
val wordt door het indrukken van de
toets "SELECT" in onderstaande volg-
orde gewisseld tussen de diverse
weergaven van de ritteller:
F-TRIP
6TRIP 1 6TRIP 2 6F-TRIP
Om een ritteller op nul terug te stellen,
selecteert u deze door op de toets
"SELECT" te drukken en daarna de
toets "RESET" minstens vier secon-
den lang ingedrukt te houden. Wan-
neer u de brandstofreserve-ritteller
niet zelf met de hand op nul terugstelt,
wordt deze automatisch teruggesteld
zodra na het tanken 5 km (3 mi) is ge-
reden en verschijnt de vorige weerga-
vemodus weer.
XT660Z 01-03 NL 28-07-2008 16:00 Pagina 3-6

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
Klokweergave
1. Klok
2. Toets “SELECT”
3. Toets “RESET”
OPMERKING:
De klokweergave blijft zichtbaar als de
sleutel naar "OFF" wordt gedraaid.
De klok op tijd z
etten:
1. Houd de toets "SELECT" minstens
vier seconden lang ingedrukt.
2. Als de uuraanduiding begint te
knipperen, drukt u op de "RESET"-
toets om de uren in te stellen.
3. Druk op de toets "SELECT" en de
minutenaanduiding zal gaan knip-
peren.
4. Druk op de toets "RESET" om de
minuten in te stellen.
5. Druk op de "SELECT"-toets en
laat deze dan los om de klok te
starten.
Brandstofniveaumeter
1. Brandstofniveaumeter
Als de contactsleutel op "ON" staat,
geeft de brandstofniveaumeter de hoe-
veelheid brandstof in de brandstoftank
aan. Als de contactsleutel naar "ON"
wordt gedraaid, verschijnen alle seg-
menten van de brandstofniveaumeter
een voor een op het display en verdwij-
nen daarna weer om het elektrisch cir-
cuit te testen. De displaysegmenten
van de brandstofniveaumeter verdwij-
nen richting "E" (Empty) naarmate het
brandstofniveau verder daalt. Wanneer
er nog maar één segment naast "E"
(Empty) is overgebleven, moet zo snel
mogelijk brandstof worden bijgevuld.
OPMERKING:
Deze brandstofniveaumeter is voorzien
van een zelfdiagnosesysteem. Raakt het
elektrisch circuit defect, dan beginnen al-
le segmenten te knipperen. Vraag in dat
geval een Yamaha dealer het elektrisch
circuit te testen.
Zelfdiagnosesystemen
1. Waarschuwingslampje motorstoring “U”
2. Controlelampje startblokkering “ ”
Dit model is uitgerust met een zelf-
diagnosesysteem voor diverse elektri-
sche circuits.
Wanneer in een van deze circuits een
storing optreedt, gaat het waarschu-
wingslampje voor motorstoring knip-
peren. Als dit zich voordoet, vraag dan
een Yamaha dealer de machine te
controleren.
XT660Z 01-03 NL 30-07-2008 12:00 Pagina 3-7

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9
10

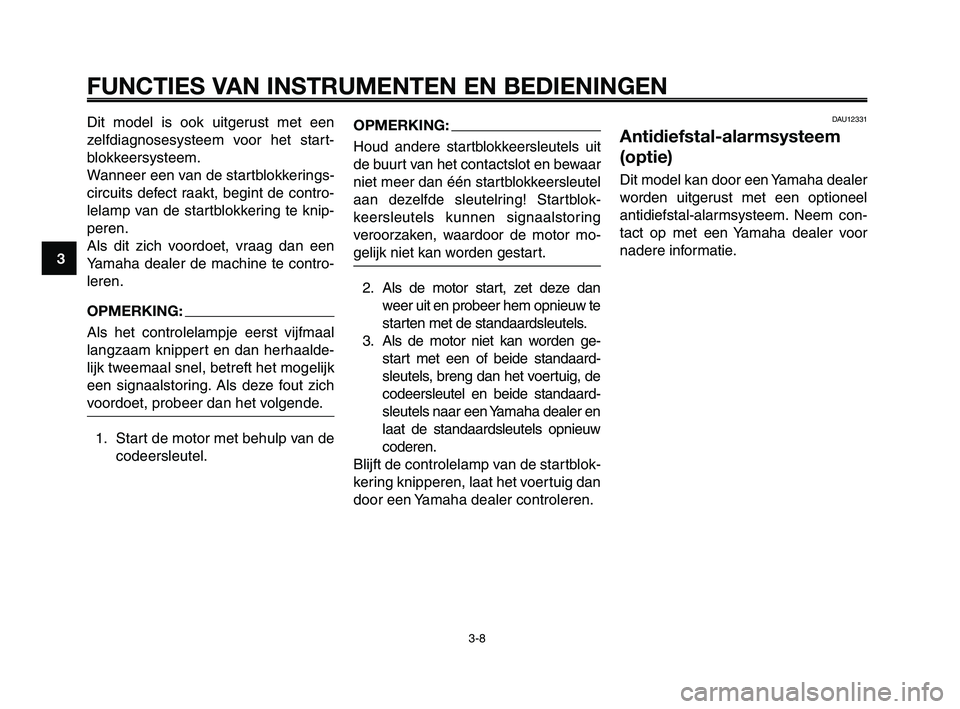

Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het start-
blokkeersysteem.
Wanneer een van de startblokkerings-
circuits defect raakt, begint de contro-
lelamp van de startblokkering te knip-
peren.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te contro-
leren.
OPMERKING:
Als het controlelampje eerst vijfmaal
langzaam knippert en dan herhaalde-
lijk tweemaal snel, betreft het mogelijk
een signaalstoring. Als deze fout zich
voordoet, probeer dan het volgende.
1. Start de motor met behulp van de
codeersleutel.
OPMERKING:
Houd andere startblokkeersleutels uit
de buurt van het contactslot en bewaar
niet meer dan één startblokkeersleutel
aan dezelfde sleutelring! Startblok-
keersleutels kunnen signaalstoring
veroorzaken, waardoor de motor mo-
gelijk niet kan worden gestart.
2. Als de motor start, zet deze dan
weer uit en probeer hem opnieuw te
starten met de standaardsleutels.
3. Als de motor niet kan worden ge-
start met een of beide standaard-
sleutels, breng dan het voertuig, de
codeersleutel en beide standaard-
sleutels naar een Yamaha dealer en
laat de standaardsleutels opnieuw
coderen.
Blijft de controlelamp van de startblok-
kering knipperen, laat het voertuig dan
door een Yamaha dealer controleren.
DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel
antidiefstal-alarmsysteem. Neem con-
tact op met een Yamaha dealer voor
nadere informatie.
XT660Z 01-03 NL 28-07-2008 16:00 Pagina 3-8

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
DAU12347
Stuurschakelaars
Links
1. Lichtsignaalschakelaar “1”
2. Dimlichtschakelaar “2/ 1 ”
3. Claxonschakelaar “o”
4. Richtingaanwijzerschakelaar “ y”
5. Schakelaar alarmverlichting “
r”

54
2
1
3

Rechts
1. Noodstopschakelaar “I/”
2. Lichtsignaalschakelaar “J”
DAU12350
Lichtsignaalschakelaar “1”
Druk deze schakelaar in om de kop-
lamp een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “ 2/1”
Zet deze schakelaar op “ 2” voor groot-
licht en op “ 2” voor dimlicht.
DAU12500
Claxonschakelaar “ o”
Druk deze schakelaar in om een claxon-
signaal te geven.
B

DAU12460
Richtingaanwijzerschakelaar “ y”
Druk deze schakelaar naar “ Δ” om af-
slaan naar rechts aan te geven. Druk
deze schakelaar naar “ Ÿ” om afslaan
naar links aan te geven. Na loslaten
keert de schakelaar terug naar de
middenstand. Om de richtingaanwij-
zers uit te schakelen wordt de schake-
laar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12660
Noodstopschakelaar “ I/”
Zet deze schakelaar voor u de motor
start op “ I”. Zet deze schakelaar op
“ ” om de motor direct uit te schakelen
in een noodgeval, zoals wanneer de
machine omslaat of als de gaskabel
blijft hangen.
DAU12710
Startknop “J”
Druk deze knop in om via de startmo-
tor de motor rond te draaien.
DCA10050LET OP:
Zie pagina 5-1 voor startinstructies
voordat u de motor start.
B
B

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 3-9

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9
10

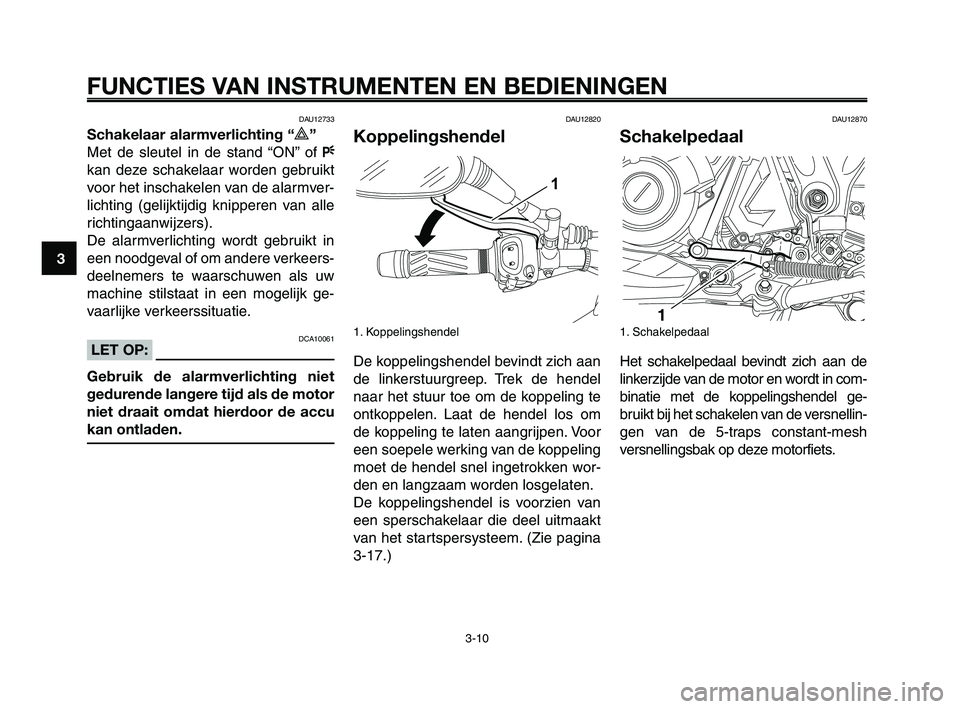

DAU12733
Schakelaar alarmverlichting “r”
Met de sleutel in de stand “ON” of F
kan deze schakelaar worden gebruikt
voor het inschakelen van de alarmver-
lichting (gelijktijdig knipperen van alle
richtingaanwijzers).
De alarmverlichting wordt gebruikt in
een noodgeval of om andere verkeers-
deelnemers te waarschuwen als uw
machine stilstaat in een mogelijk ge-
vaarlijke verkeerssituatie.
DCA10061LET OP:
Gebruik de alarmverlichting niet
gedurende langere tijd als de motor
niet draait omdat hierdoor de accu
kan ontladen.
DAU12820
Koppelingshendel
1. Koppelingshendel
De koppelingshendel bevindt zich aan
de linkerstuurgreep. Trek de hendel
naar het stuur toe om de koppeling te
ontkoppelen. Laat de hendel los om
de koppeling te laten aangrijpen. Voor
een soepele werking van de koppeling
moet de hendel snel ingetrokken wor-
den en langzaam worden losgelaten.
De koppelingshendel is voorzien van
een sperschakelaar die deel uitmaakt
van het startspersysteem. (Zie pagina
3-17.)

1

DAU12870
Schakelpedaal
1. Schakelpedaal
Het schakelpedaal bevindt zich aan de
linkerzijde van de motor en wordt in com-
binatie met de koppelingshendel ge-
bruikt bij het schakelen van de versnellin-
gen van de 5-traps constant-mesh
versnellingsbak op deze motorfiets.

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 3-10

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
DAU26822
Remhendel
1. Remhendel
2. Stelwiel voor afstelpositie
3. Pijlteken
4. Afstand
De remhendel bevindt zich aan de
rechterstuurgreep. Trek de hendel naar
het stuur toe om de voorrem te be-
krachtigen.
De remhendel is voorzien van een
stelwiel voor afstelpositie. Om de af-
stand tussen de remhendel en de
stuurgreep af te stellen, wordt het stel-
wiel gedraaid terwijl de hendel van het
stuur vandaan wordt gehouden. Con-
troleer of het correcte instelpunt op het
stelwiel tegenover het “˙” merkteken
op de remhendel staat.

DAU12941
Rempedaal
1. Rempedaal
Het rempedaal bevindt zich aan de
rechterzijde van de motorfiets. Trap op
het rempedaal om de achterrem te be-
krachtigen.

1

DAU13072
Tankdop
1. Slotplaatje op de tankdop
2. Ontgrendelen
Openen van de tankdop
Open het slotplaatje op de tankdop,
steek de sleutel in het slot en draai
hem dan 1/4 slag rechtsom. Het slot
wordt ontgrendeld en de tankdop kan
worden verwijderd.

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 3-11

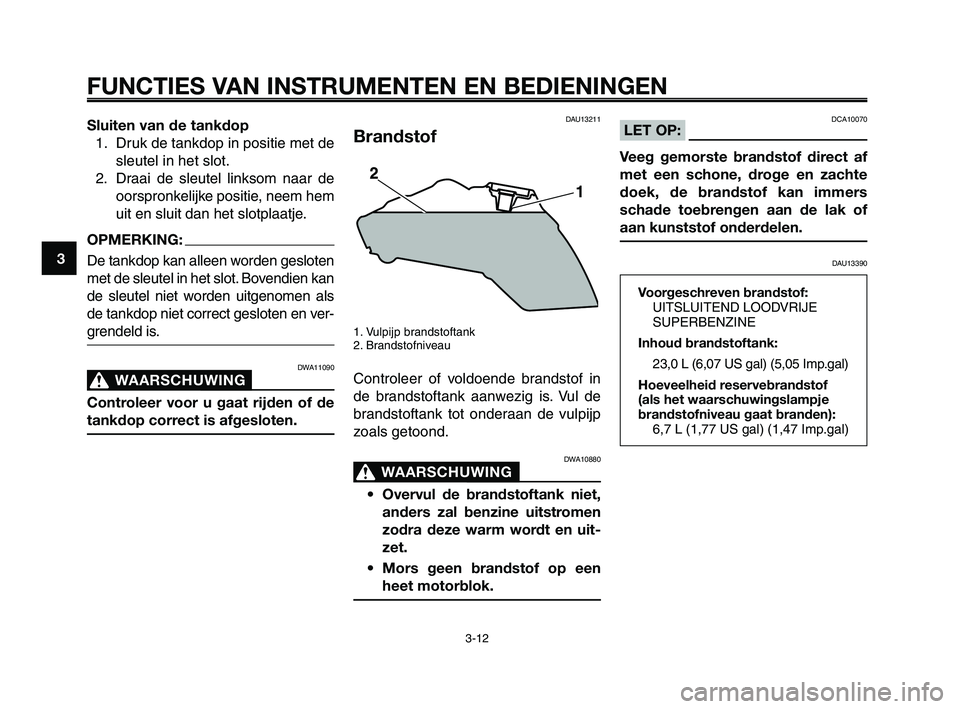

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1
2
3
4
5
6
7
8
9
10
Sluiten van de tankdop 1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oorspronkelijke positie, neem hem
uit en sluit dan het slotplaatje.
OPMERKING:
De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan
de sleutel niet worden uitgenomen als
de tankdop niet correct gesloten en ver-
grendeld is.
DWA11090
WAARSCHUWING0
Controleer voor u gaat rijden of de
tankdop correct is afgesloten.

DAU13211
Brandstof
1. Vulpijp brandstoftank
2. Brandstofniveau
Controleer of voldoende brandstof in
de brandstoftank aanwezig is. Vul de
brandstoftank tot onderaan de vulpijp
zoals getoond.
DWA10880
WAARSCHUWING0
• Overvul de brandstoftank niet,anders zal benzine uitstromen
zodra deze warm wordt en uit-
zet.
• Mors geen brandstof op een
heet motorblok.

DCA10070LET OP:
Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of
aan kunststof onderdelen.
DAU13390
Voorgeschreven brandstof: UITSLUITEND LOODVRIJE
SUPERBENZINE
Inhoud brandstoftank:
23,0 L (6,07 US gal) (5,05 Imp.gal)
Hoeveelheid reservebrandstof
(als het waarschuwingslampje
brandstofniveau gaat branden): 6,7 L (1,77 US gal) (1,47 Imp.gal)

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 3-12

1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
DAU13412
Tankbeluchtingsslang
1. Tankbeluchtingsslang
2. Slangklem
Alvorens de motorfiets te gebruiken:
●Controleer de aansluiting van de
tankbeluchtingsslang.
●Controleer de tankbeluchtings-
slang op scheuren of beschadi-
ging en vervang indien nodig.
●Controleer of de tankbeluchtings-
slang niet verstopt is en reinig die
indien nodig.

DCA11400LET OP:
Gebruik uitsluitend loodvrije benzi-
ne. Loodhoudende benzine veroor-
zaakt ernstige schade aan inwendi-
ge motoronderdelen als kleppen en
zuigerveren en ook aan het uitlaat-
systeem.
Uw Yamaha motorblok is gebouwd op
het gebruik van loodvrije superbenzi-
ne met een octaangetal van RON 95
of hoger. Als de motor gaat detoneren
(pingelen), gebruik dan benzine van
een ander merk. Door loodvrije benzi-
ne te gebruiken gaan bougies langer
mee en blijven de onderhoudskosten
beperkt.
DAU13431
Uitlaatkatalysator
Dit model is uitgerust met een uitlaat-
katalysator.
DWA10860
WAARSCHUWING0
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Controleer of
het uitlaatsysteem is afgekoeld al-
vorens onderhoudswerkzaamheden
uit te voeren.

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 3-13

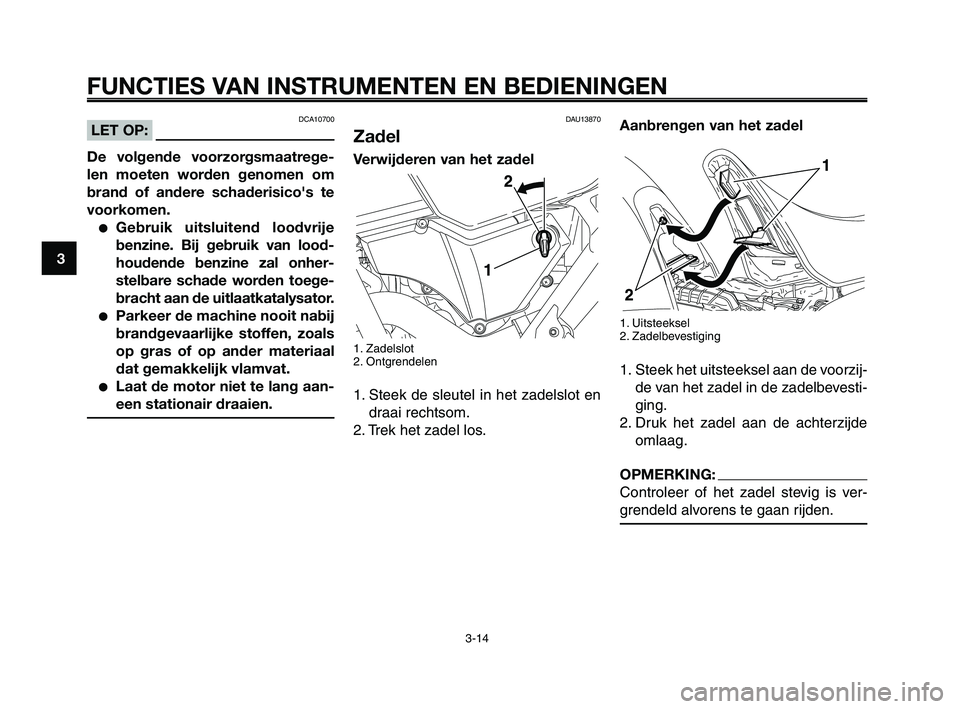

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1
2
3
4
5
6
7
8
9
10
Aanbrengen van het zadel
1. Uitsteeksel
2. Zadelbevestiging
1. Steek het uitsteeksel aan de voorzij- de van het zadel in de zadelbevesti-
ging.
2. Druk het zadel aan de achterzijde omlaag.
OPMERKING:
Controleer of het zadel stevig is ver-
grendeld alvorens te gaan rijden.

DAU13870
Zadel
Verwijderen van het zadel
1. Zadelslot
2. Ontgrendelen
1. Steek de sleutel in het zadelslot endraai rechtsom.
2. Trek het zadel los.

DCA10700LET OP:
De volgende voorzorgsmaatrege-
len moeten worden genomen om
brand of andere schaderisico's te
voorkomen.
●Gebruik uitsluitend loodvrije
benzine. Bij gebruik van lood-
houdende benzine zal onher-
stelbare schade worden toege-
bracht aan de uitlaatkatalysator.
●Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal
dat gemakkelijk vlamvat.
●Laat de motor niet te lang aan-
een stationair draaien.

EUXT660Z 01-03 NL 7-04-2008 15:41 Pagina 3-14
