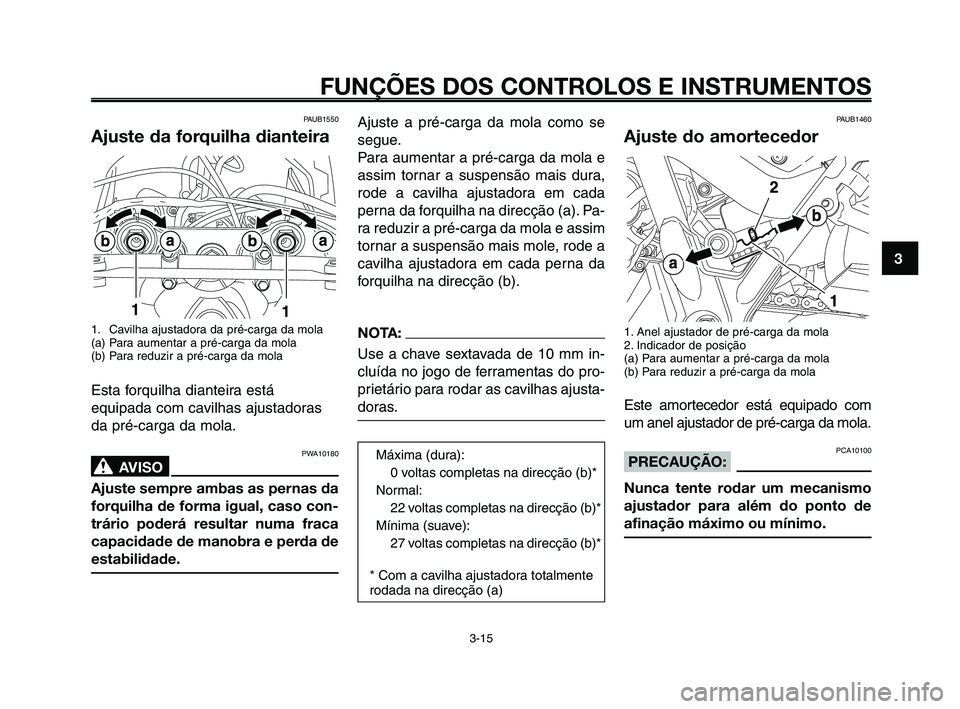

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
PAUB1550
Ajuste da forquilha dianteira
1. Cavilha ajustadora da pré-carga da mola
(a) Para aumentar a pré-carga da mola
(b) Para reduzir a pré-carga da mola
Esta forquilha dianteira está
equipada com cavilhas ajustadoras
da pré-carga da mola.
PWA10180
AVISO0
Ajuste sempre ambas as pernas da
forquilha de forma igual, caso con-
trário poderá resultar numa fraca
capacidade de manobra e perda de
estabilidade.

Ajuste a pré-carga da mola como se
segue.
Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode a cavilha ajustadora em cada
perna da forquilha na direcção (a). Pa-
ra reduzir a pré-carga da mola e assim
tornar a suspensão mais mole, rode a
cavilha ajustadora em cada perna da
forquilha na direcção (b).
NOTA:
Use a chave sextavada de 10 mm in-
cluída no jogo de ferramentas do pro-
prietário para rodar as cavilhas ajusta-
doras.
Máxima (dura):0 voltas completas na direcção (b)*
Normal: 22 voltas completas na direcção (b)*
Mínima (suave): 27 voltas completas na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)
PAUB1460
Ajuste do amortecedor
1. Anel ajustador de pré-carga da mola
2. Indicador de posição
(a) Para aumentar a pré-carga da mola
(b) Para reduzir a pré-carga da mola
Este amortecedor está equipado com
um anel ajustador de pré-carga da mola.
PCA10100PRECAUÇÃO:
Nunca tente rodar um mecanismo
ajustador para além do ponto de
afinação máximo ou mínimo.

XT660Z 01-03 POR 4-04-2008 15:28 Pagina 3-15

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
1
2
3
4
5
6
7
8
9
10
PWA10220
AVISO0
Este amortecedor de choques con-
tém nitrogénio altamente pressuri-
zado. Para um manuseamento ade-
quado, leia e compreenda as
seguintes informações antes de
manusear o amortecedor de cho-
ques. O fabricante não pode ser
responsabilizado pelos danos cau-
sados no veículo ou por ferimentos
pessoais que possam resultar de
um manuseamento inadequado.
●Não mexa nem tente abrir o ci-
lindro de gás.
●Não submeta o amortecedor
de choques a uma chama des-
protegida ou outras fontes de
calor intenso, caso contrário
este poderá explodir devido a
pressão excessiva do gás.
●Não deforme nem danifique de
forma alguma o cilindro de gás,
pois poderá resultar num fraco
desempenho do amortecimento.
●Faça sempre a manutenção
dos amortecedores num con-
cessionário Yamaha.

PAU15301
Descanso lateral
1. Descanso lateral
O descanso lateral situa-se no lado
esquerdo do chassis. Suba ou desça
o descanso lateral com o pé enquanto
segura o veículo direito.
NOTA:
O interruptor incorporado do descan-
so lateral faz parte do sistema de cor-
te do circuito de ignição, que corta a
ignição em determinadas situações.
(Procure a seguir uma explicação so-
bre o sistema de corte do circuito de
ignição.)

1

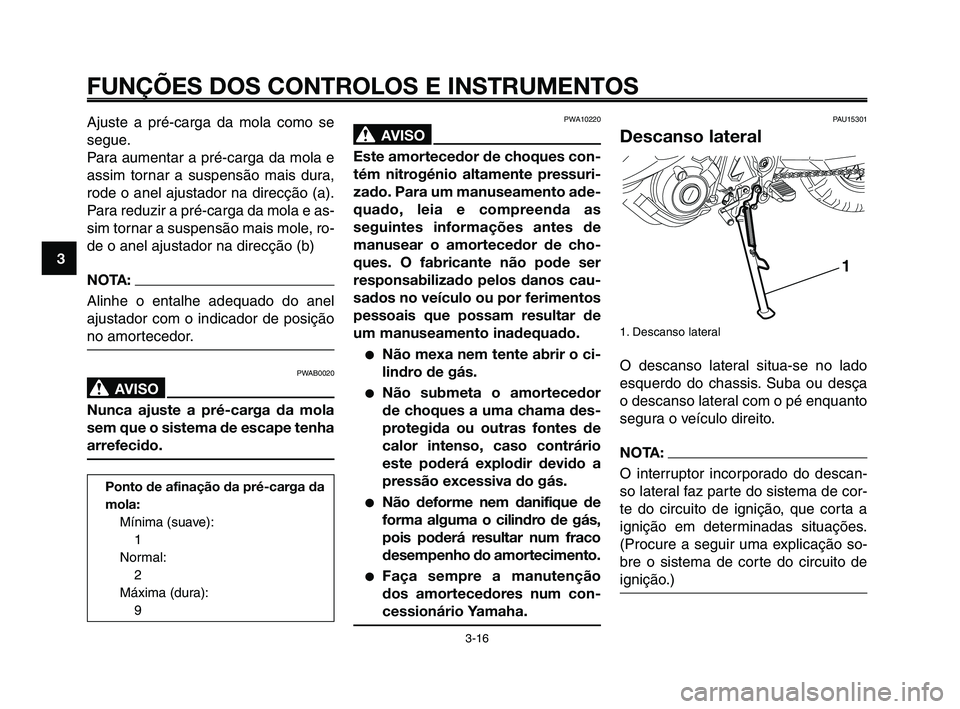

Ajuste a pré-carga da mola como se
segue.
Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode o anel ajustador na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole, ro-
de o anel ajustador na direcção (b)
NOTA:
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
PWAB0020
AVISO0
Nunca ajuste a pré-carga da mola
sem que o sistema de escape tenha
arrefecido.

Ponto de afinação da pré-carga da
mola: Mínima (suave):1
Normal: 2
Máxima (dura): 9

XT660Z 01-03 POR 4-04-2008 15:28 Pagina 3-16

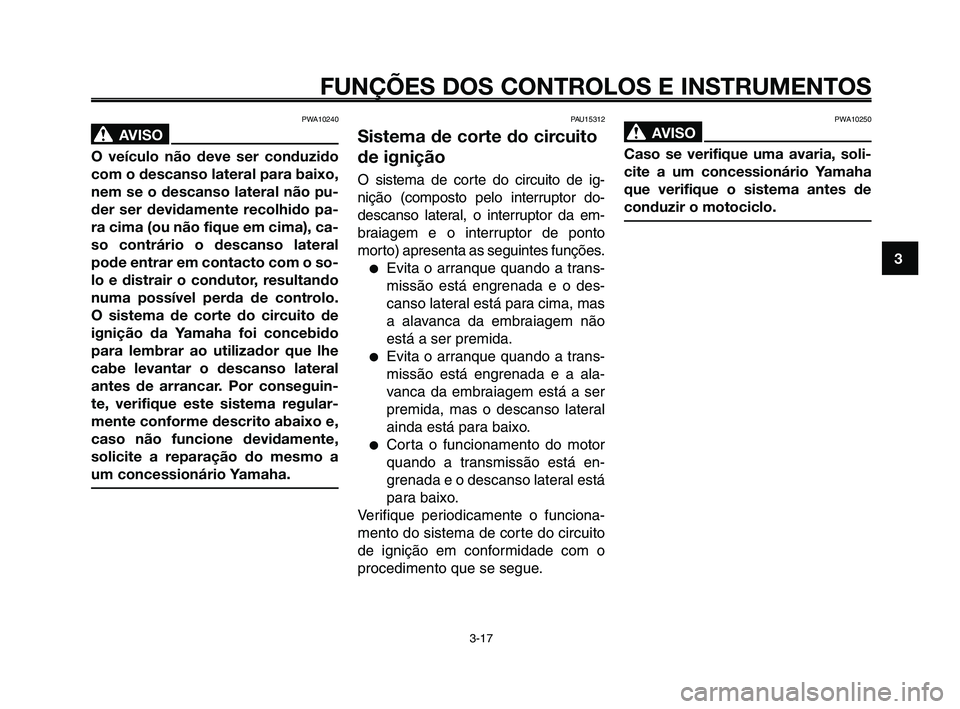

PAU15312
Sistema de corte do circuito
de ignição
O sistema de corte do circuito de ig-
nição (composto pelo interruptor do-
descanso lateral, o interruptor da em-
braiagem e o interruptor de ponto
morto) apresenta as seguintes funções.
●Evita o arranque quando a trans-
missão está engrenada e o des-
canso lateral está para cima, mas
a alavanca da embraiagem não
está a ser premida.
●Evita o arranque quando a trans-
missão está engrenada e a ala-
vanca da embraiagem está a ser
premida, mas o descanso lateral
ainda está para baixo.
●Corta o funcionamento do motor
quando a transmissão está en-
grenada e o descanso lateral está
para baixo.
Verifique periodicamente o funciona-
mento do sistema de corte do circuito
de ignição em conformidade com o
procedimento que se segue.
PWA10240
AVISO0
O veículo não deve ser conduzido
com o descanso lateral para baixo,
nem se o descanso lateral não pu-
der ser devidamente recolhido pa-
ra cima (ou não fique em cima), ca-
so contrário o descanso lateral
pode entrar em contacto com o so-
lo e distrair o condutor, resultando
numa possível perda de controlo.
O sistema de corte do circuito de
ignição da Yamaha foi concebido
para lembrar ao utilizador que lhe
cabe levantar o descanso lateral
antes de arrancar. Por conseguin-
te, verifique este sistema regular-
mente conforme descrito abaixo e,
caso não funcione devidamente,
solicite a reparação do mesmo a
um concessionário Yamaha.

1
2
3
4
5
6
7
8
9
10
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
PWA10250
AVISO0
Caso se verifique uma avaria, soli-
cite a um concessionário Yamaha
que verifique o sistema antes de
conduzir o motociclo.

XT660Z 01-03 POR 4-04-2008 15:28 Pagina 3-17

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
1
2
3
4
5
6
7
8
9
10

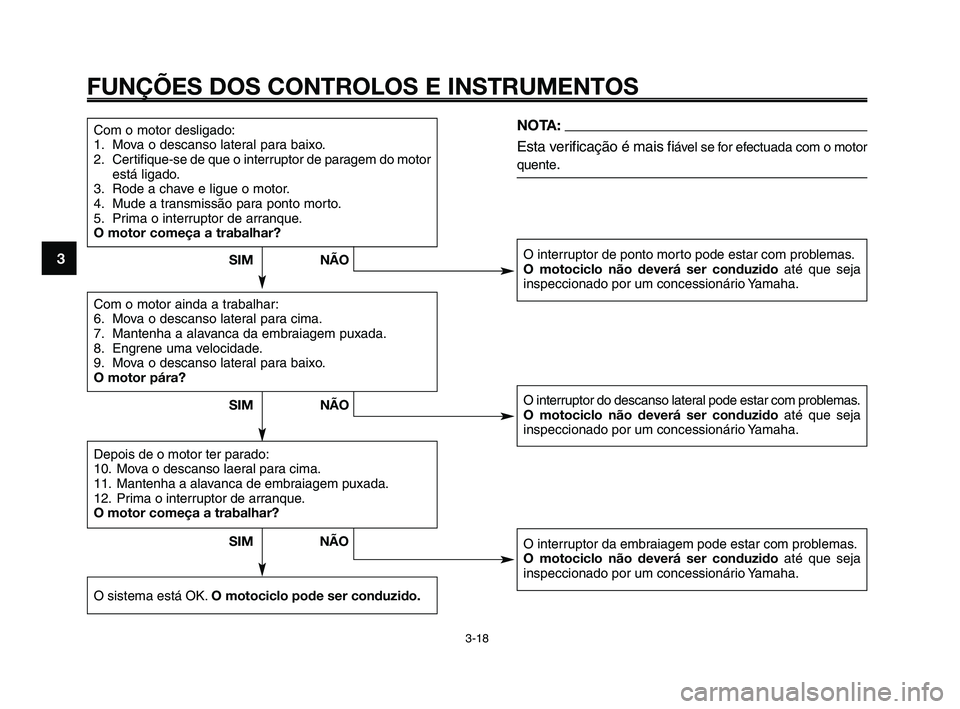

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor está ligado.
3. Rode a chave e ligue o motor.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
NOTA:
Esta verificação é mais fi
ável se for efectuada com o motor
quente.
O interruptor de ponto morto pode estar com problemas.
O motociclo não deverá ser conduzido até que seja
inspeccionado por um concessionário Yamaha.
O interruptor do descanso lateral pode estar com problemas.
O motociclo não deverá ser conduzido até que seja
inspeccionado por um concessionário Yamaha.
O interruptor da embraiagem pode estar com problemas.
O motociclo não deverá ser conduzido até que seja
inspeccionado por um concessionário Yamaha.
Depois de o motor ter parado:
10. Mova o descanso laeral para cima.
11. Mantenha a alavanca de embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.
SIM NÃO
NÃO
SIM
NÃO
SIM

XT660Z 01-03 POR 4-04-2008 15:28 Pagina 3-18

1
2
3
4
5
6
7
8
9
10
VERIFICAÇÕES PRÉVIAS À VIAGEM
4-1
PAU15593
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rá-
pida e inesperadamente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos
elementos). Qualquer dano, fuga de líquido ou perda da pressão de ar dos pneus poderá ter consequências graves. Por
conseguinte, é muito importante, para além de uma inspecção visual exaustiva, que se verifiquem os seguintes pontos
antes de cada viagem.
NOTA:
As verificações prévias à viagem devem ser efectuadas sempre que o veículo é utilizado. Essa inspecção pode ser efec-
tuada rapidamente; e a segurança acrescida que a mesma lhe proporciona vale bem o tempo despendido para a reali-
zação da mesma.
PWA11150
AVISO0
Se algum dos itens da lista de verificação prévia ao funcioname\
nto não estiver a funcionar devidamente, solici-
te a sua inspecção e reparação antes de utilizar o veículo.

XT660Z 04-06 POR 4-04-2008 15:59 Pagina 4-1

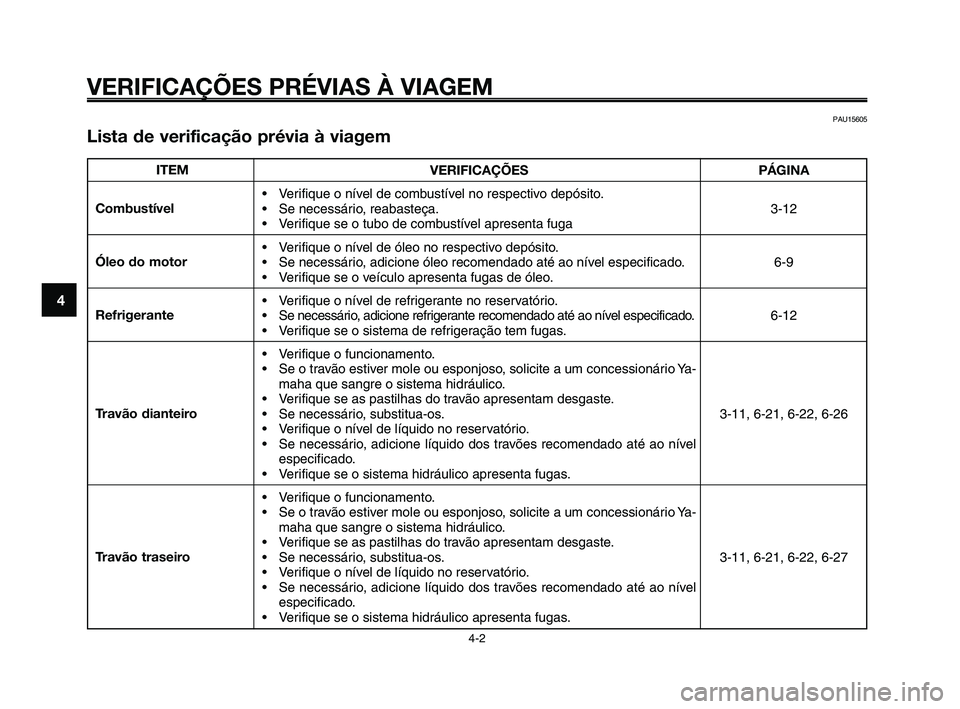

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
1
2
3
4
5
6
7
8
9
10
ITEM
Combustível
Óleo do motor
Refrigerante
Travão dianteiro
Travão traseiro
PAU15605
Lista de verificação prévia à viagem
VERIFICAÇÕES
• Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga
• Verifique o nível de óleo no respectivo depósito.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.
• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.
• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Ya- maha que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido dos travões recomendado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.
• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Ya- maha que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido dos travões recomendado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. PÁGINA
3-12
6-9
6-12
3-11, 6-21, 6-22, 6-26
3-11, 6-21, 6-22, 6-27

XT660Z 04-06 POR 4-04-2008 15:59 Pagina 4-2

1
2
3
4
5
6
7
8
9
10

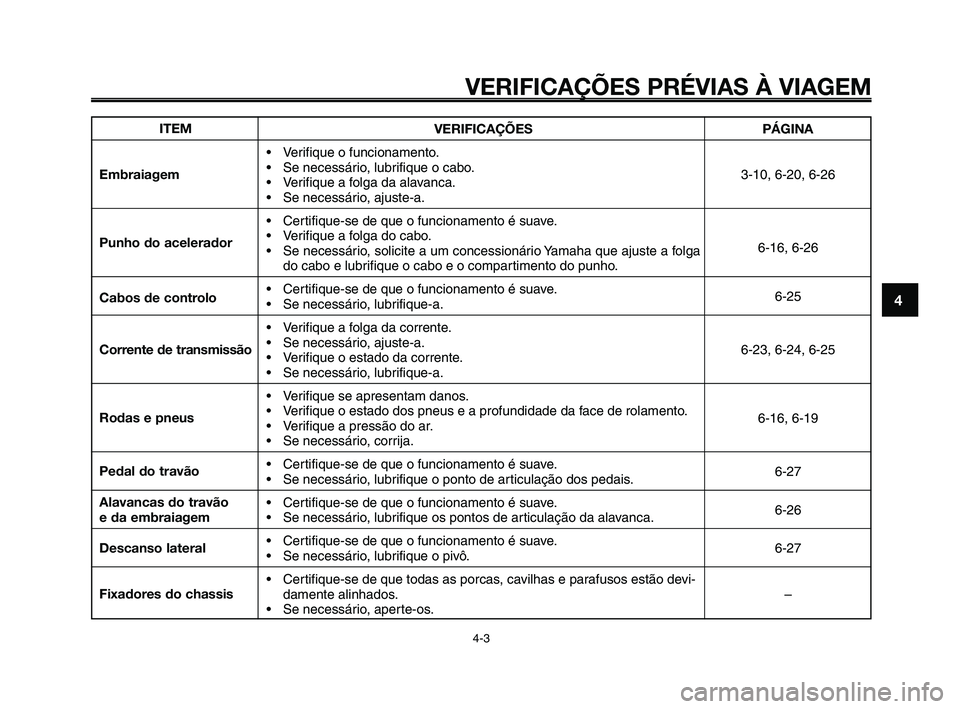

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
ITEM
Embraiagem
Punho do acelerador
Cabos de controlo
Corrente de transmissão
Rodas e pneus
Pedal do travão
Alavancas do travão
e da embraiagem
Descanso lateral
Fixadores do chassis VERIFICAÇÕES
• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
• Certifique-se de que o funcionamento é suave.
• Verifique a folga do cabo.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e lubrifique o cabo e o compartimento do punho.
• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.
• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o ponto de articulação dos pedais.
• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.
• Certifique-se de que todas as porcas, cavilhas e parafusos estão devi- damente alinhados.
• Se necessário, aperte-os. PÁGINA
3-10, 6-20, 6-26
6-16, 6-266-25
6-23, 6-24, 6-25
6-16, 6-196-27
6-26
6-27–

XT660Z 04-06 POR 4-04-2008 15:59 Pagina 4-3

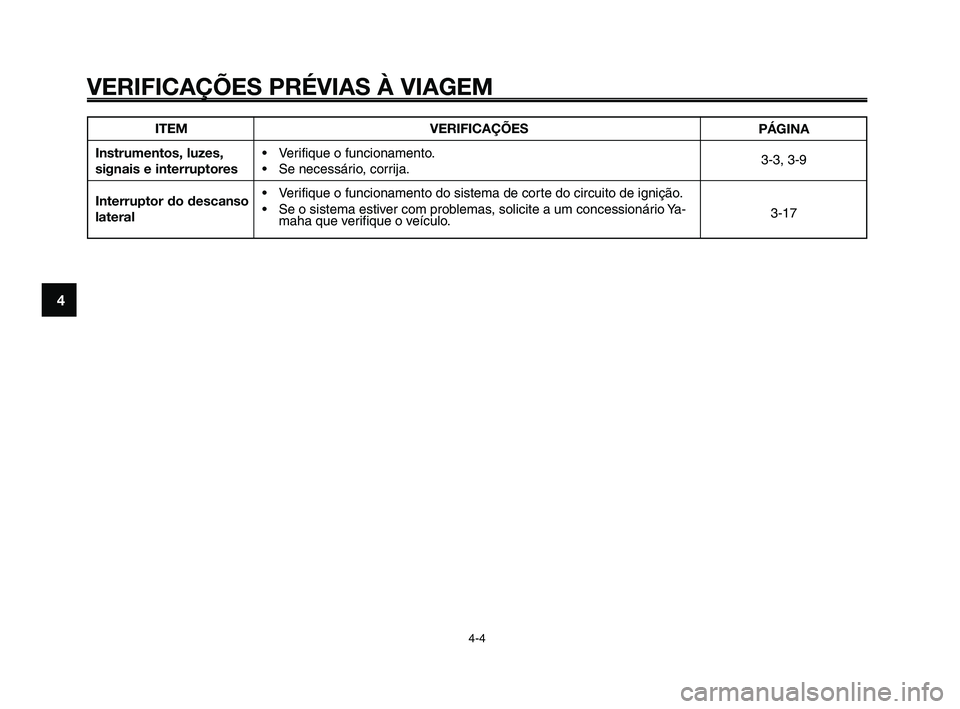

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-4
1
2
3
4
5
6
7
8
9
10
ITEM
Instrumentos, luzes,
signais e interruptores
Interruptor do descanso
lateral VERIFICAÇÕES
• Verifique o funcionamento.
• Se necessário, corrija.
• Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema estiver com problemas, solicite a um concessionário Ya- maha que verifique o veículo. PÁGINA
3-3, 3-9
3-17

XT660Z 04-06 POR 4-04-2008 15:59 Pagina 4-4

1
2
3
4
5
6
7
8
9
10

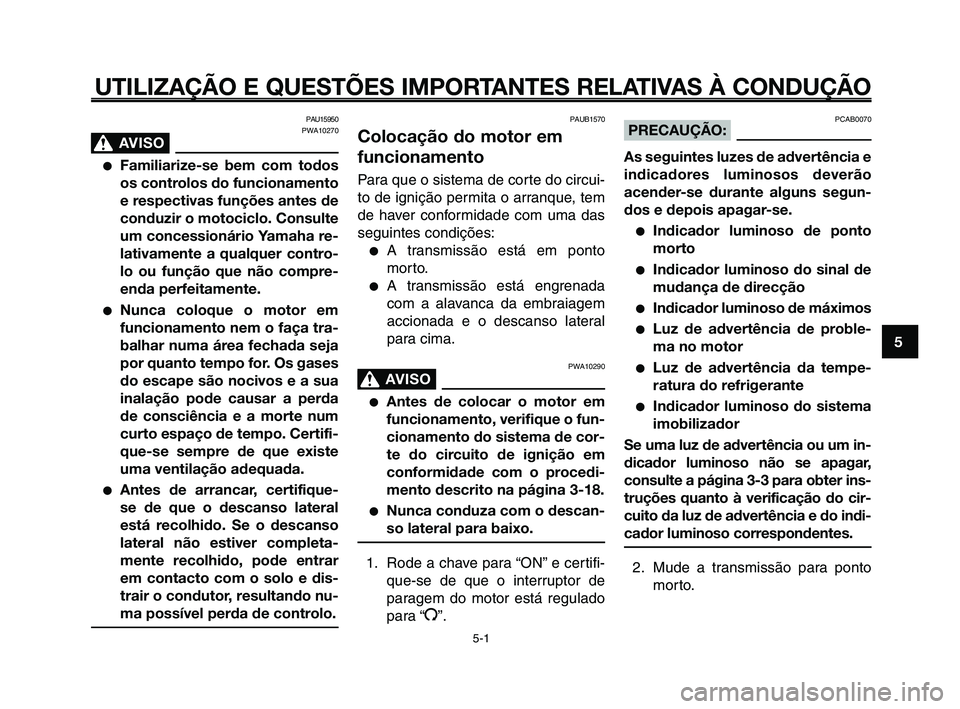

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU15950
PWA10270
AVISO0
●Familiarize-se bem com todos
os controlos do funcionamento
e respectivas funções antes de
conduzir o motociclo. Consulte
um concessionário Yamaha re-
lativamente a qualquer contro-
lo ou função que não compre-
enda perfeitamente.
●Nunca coloque o motor em
funcionamento nem o faça tra-
balhar numa área fechada seja
por quanto tempo for. Os gases
do escape são nocivos e a sua
inalação pode causar a perda
de consciência e a morte num
curto espaço de tempo. Certifi-
que-se sempre de que existe
uma ventilação adequada.
●Antes de arrancar, certifique-
se de que o descanso lateral
está recolhido. Se o descanso
lateral não estiver completa-
mente recolhido, pode entrar
em contacto com o solo e dis-
trair o condutor, resultando nu-
ma possível perda de controlo.

PAUB1570
Colocação do motor em
funcionamento
Para que o sistema de corte do circui-
to de ignição permita o arranque, tem
de haver conformidade com uma das
seguintes condições:
●A transmissão está em ponto
morto.
●A transmissão está engrenada
com a alavanca da embraiagem
accionada e o descanso lateral
para cima.
PWA10290
AVISO0
●Antes de colocar o motor em
funcionamento, verifique o fun-
cionamento do sistema de cor-
te do circuito de ignição em
conformidade com o procedi-
mento descrito na página 3-18.
●Nunca conduza com o descan-
so lateral para baixo.
1. Rode a chave para “ON” e certifi- que-se de que o interruptor de
paragem do motor está regulado
para “
I”.

PCAB0070PRECAUÇÃO:
As seguintes luzes de advertência e
indicadores luminosos deverão
acender-se durante alguns segun-
dos e depois apagar-se.
●Indicador luminoso de ponto
morto
●Indicador luminoso do sinal de
mudança de direcção
●Indicador luminoso de máximos
●Luz de advertência de proble-
ma no motor
●Luz de advertência da tempe-
ratura do refrigerante
●Indicador luminoso do sistema
imobilizador
Se uma luz de advertência ou um in-
dicador luminoso não se apagar,
consulte a página 3-3 para obter ins-
truções quanto à verificação do cir-
cuito da luz de advertência e do indi-
cador luminoso correspondentes.
2. Mude a transmissão para ponto morto.
5-1

XT660Z 04-06 POR 4-04-2008 15:59 Pagina 5-1

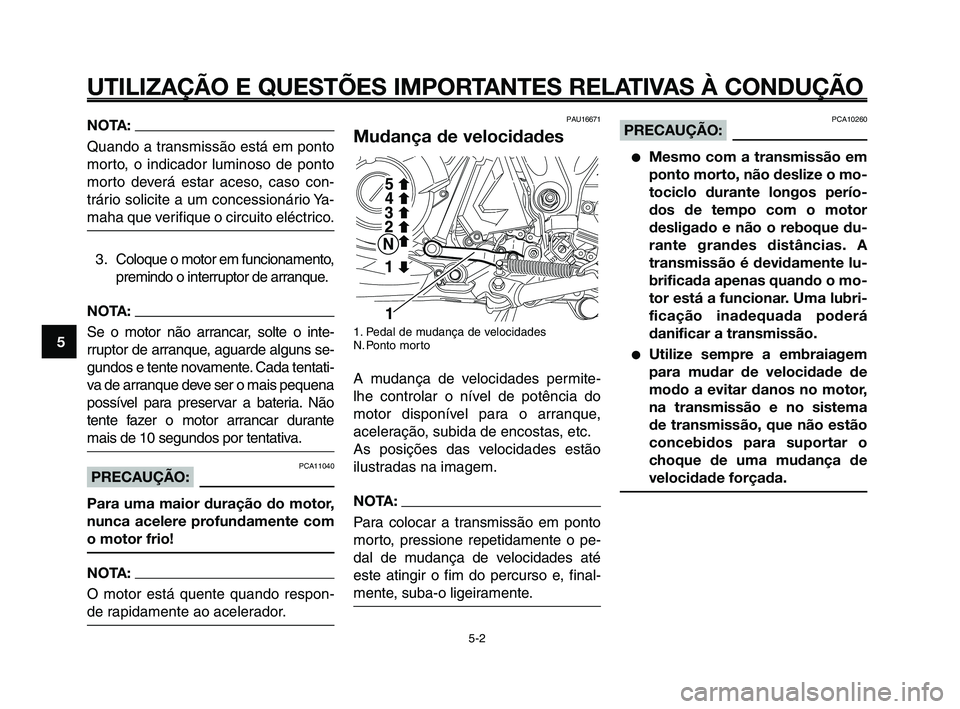

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
NOTA:
Quando a transmissão está em ponto
morto, o indicador luminoso de ponto
morto deverá estar aceso, caso con-
trário solicite a um concessionário Ya-
maha que verifique o circuito eléctrico.3. Coloque o motor em funcionamento, premindo o interruptor de arranque.
NOTA:
Se o motor não arrancar, solte o inte-
rruptor de arranque, aguarde alguns se-
gundos e tente novamente. Cada tentati-
va de arranque deve ser o mais pequena
possível para preservar a bateria. Não
tente fazer o motor arrancar durante
mais de 10 segundos por tentativa.
PCA11040PRECAUÇÃO:
Para uma maior duração do motor,
nunca acelere profundamente com
o motor frio!
NOTA:
O motor está quente quando respon-
de rapidamente ao acelerador.
PAU16671
Mudança de velocidades
1. Pedal de mudança de velocidades
N. Ponto morto
A mudança de velocidades permite-
lhe controlar o nível de potência do
motor disponível para o arranque,
aceleração, subida de encostas, etc.
As posições das velocidades estão
ilustradas na imagem.
NOTA:
Para colocar a transmissão em ponto
morto, pressione repetidamente o pe-
dal de mudança de velocidades até
este atingir o fim do percurso e, final-
mente, suba-o ligeiramente.

PCA10260PRECAUÇÃO:
●Mesmo com a transmissão em
ponto morto, não deslize o mo-
tociclo durante longos perío-
dos de tempo com o motor
desligado e não o reboque du-
rante grandes distâncias. A
transmissão é devidamente lu-
brificada apenas quando o mo-
tor está a funcionar. Uma lubri-
ficação inadequada poderá
danificar a transmissão.
●Utilize sempre a embraiagem
para mudar de velocidade de
modo a evitar danos no motor,
na transmissão e no sistema
de transmissão, que não estão
concebidos para suportar o
choque de uma mudança de
velocidade forçada.
5-2
1
2
3
4
5
6
7
8
9
10

XT660Z 04-06 POR 4-04-2008 15:59 Pagina 5-2
