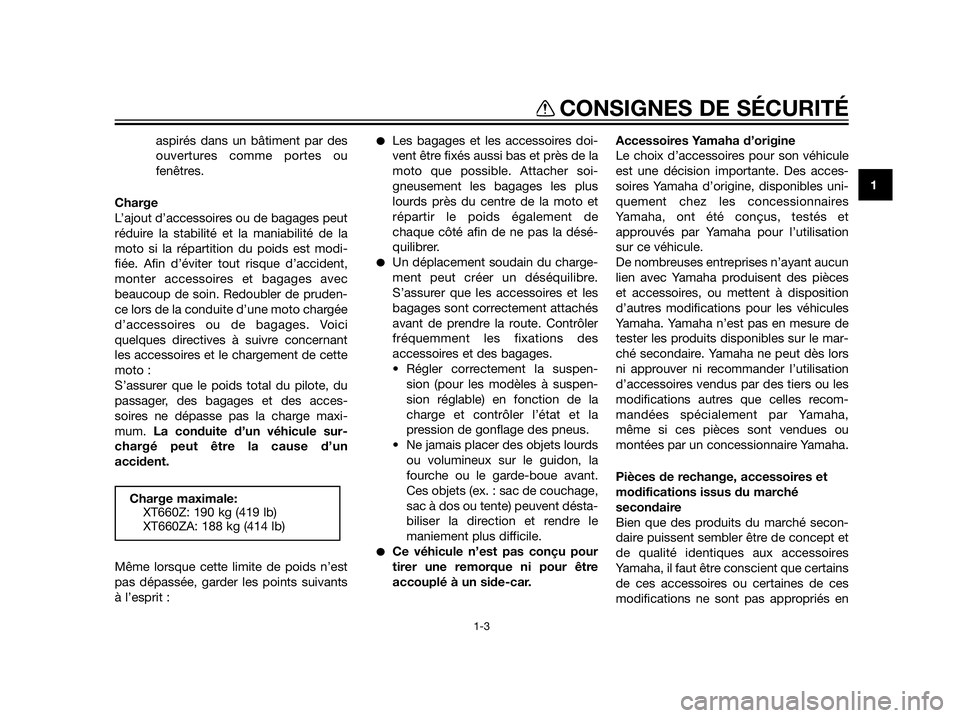

aspirés dans un bâtiment par des
ouvertures comme portes ou
fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modi-
fiée. Afin d’éviter tout risque d’accident,
monter accessoires et bagages avec
beaucoup de soin. Redoubler de pruden-
ce lors de la conduite d’une moto chargée
d’accessoires ou de bagages. Voici
quelques directives à suivre concernant
les accessoires et le chargement de cette
moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des acces-
soires ne dépasse pas la charge maxi-
mum. La conduite d’un véhicule sur-
chargé peut être la cause d’un
accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants
à l’esprit :Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre de la moto et
répartir le poids également de
chaque côté afin de ne pas la désé-
quilibrer.
Un déplacement soudain du charge-
ment peut créer un déséquilibre.
S’assurer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des
accessoires et des bagages.
• Régler correctement la suspen-
sion (pour les modèles à suspen-
sion réglable) en fonction de la
charge et contrôler l’état et la
pression de gonflage des pneus.
• Ne jamais placer des objets lourds
ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le
maniement plus difficile.
Ce véhicule n’est pas conçu pour
tirer une remorque ni pour être
accouplé à un side-car.Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des acces-
soires Yamaha d’origine, disponibles uni-
quement chez les concessionnaires
Yamaha, ont été conçus, testés et
approuvés par Yamaha pour l’utilisation
sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces
et accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors
ni approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recom-
mandées spécialement par Yamaha,
même si ces pièces sont vendues ou
montées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et
modifications issus du marché
secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
Charge maximale:
XT660Z: 190 kg (419 lb)
XT660ZA: 188 kg (414 lb)
1
CONSIGNES DE SÉCURITÉ
1-3

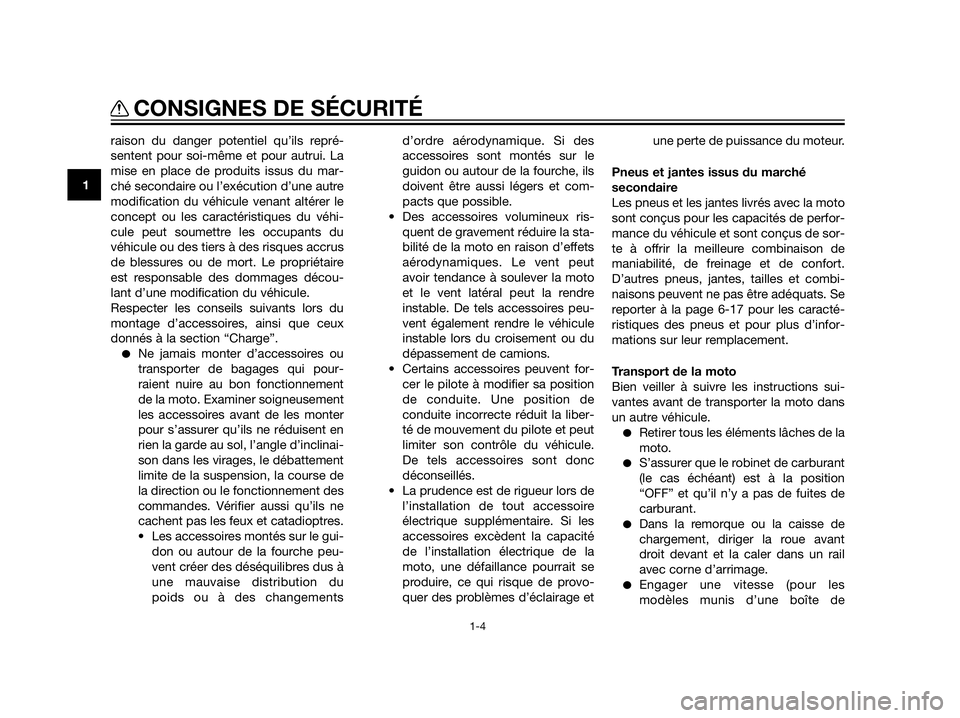

raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La
mise en place de produits issus du mar-
ché secondaire ou l’exécution d’une autre
modification du véhicule venant altérer le
concept ou les caractéristiques du véhi-
cule peut soumettre les occupants du
véhicule ou des tiers à des risques accrus
de blessures ou de mort. Le propriétaire
est responsable des dommages décou-
lant d’une modification du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pour-
raient nuire au bon fonctionnement
de la moto. Examiner soigneusement
les accessoires avant de les monter
pour s’assurer qu’ils ne réduisent en
rien la garde au sol, l’angle d’inclinai-
son dans les virages, le débattement
limite de la suspension, la course de
la direction ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui-
don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du
poids ou à des changementsd’ordre aérodynamique. Si des
accessoires sont montés sur le
guidon ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
• Des accessoires volumineux ris-
quent de gravement réduire la sta-
bilité de la moto en raison d’effets
aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre
instable. De tels accessoires peu-
vent également rendre le véhicule
instable lors du croisement ou du
dépassement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liber-
té de mouvement du pilote et peut
limiter son contrôle du véhicule.
De tels accessoires sont donc
déconseillés.
• La prudence est de rigueur lors de
l’installation de tout accessoire
électrique supplémentaire. Si les
accessoires excèdent la capacité
de l’installation électrique de la
moto, une défaillance pourrait se
produire, ce qui risque de provo-
quer des problèmes d’éclairage etune perte de puissance du moteur.
Pneus et jantes issus du marché
secondaire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sor-
te à offrir la meilleure combinaison de
maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combi-
naisons peuvent ne pas être adéquats. Se
reporter à la page 6-17 pour les caracté-
ristiques des pneus et pour plus d’infor-
mations sur leur remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.
Retirer tous les éléments lâches de la
moto.
S’assurer que le robinet de carburant
(le cas échéant) est à la position
“OFF” et qu’il n’y a pas de fuites de
carburant.
Dans la remorque ou la caisse de
chargement, diriger la roue avant
droit devant et la caler dans un rail
avec corne d’arrimage.
Engager une vitesse (pour les
modèles munis d’une boîte de
1
CONSIGNES DE SÉCURITÉ
1-4

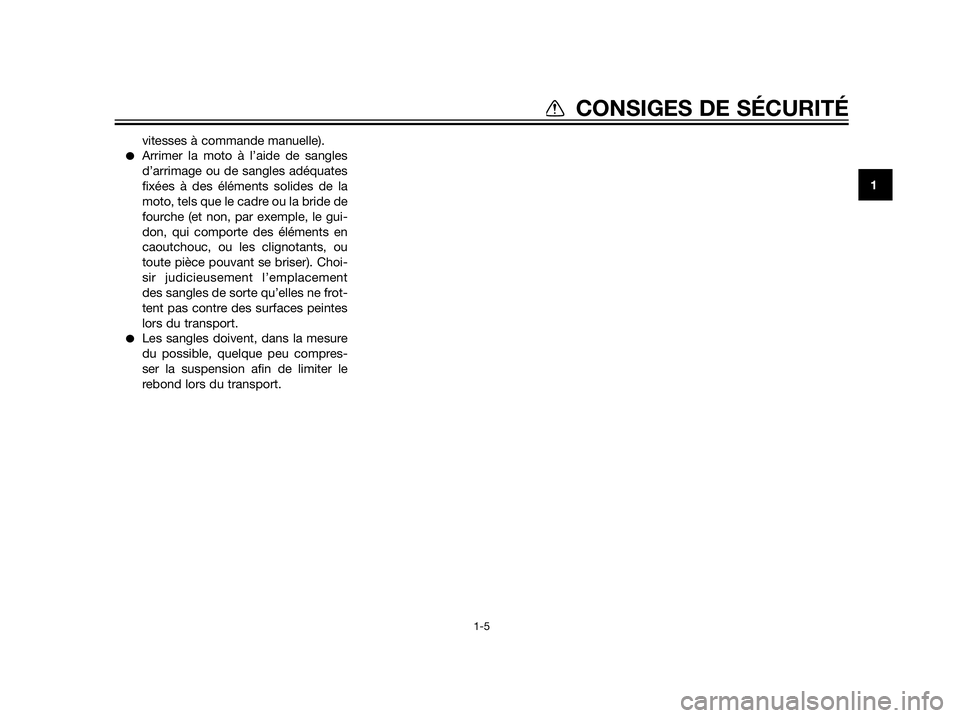

vitesses à commande manuelle).
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choi-
sir judicieusement l’emplacement
des sangles de sorte qu’elles ne frot-
tent pas contre des surfaces peintes
lors du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compres-
ser la suspension afin de limiter le
rebond lors du transport.
1
CONSIGES DE SÉCURITÉ
1-5

FAU32220

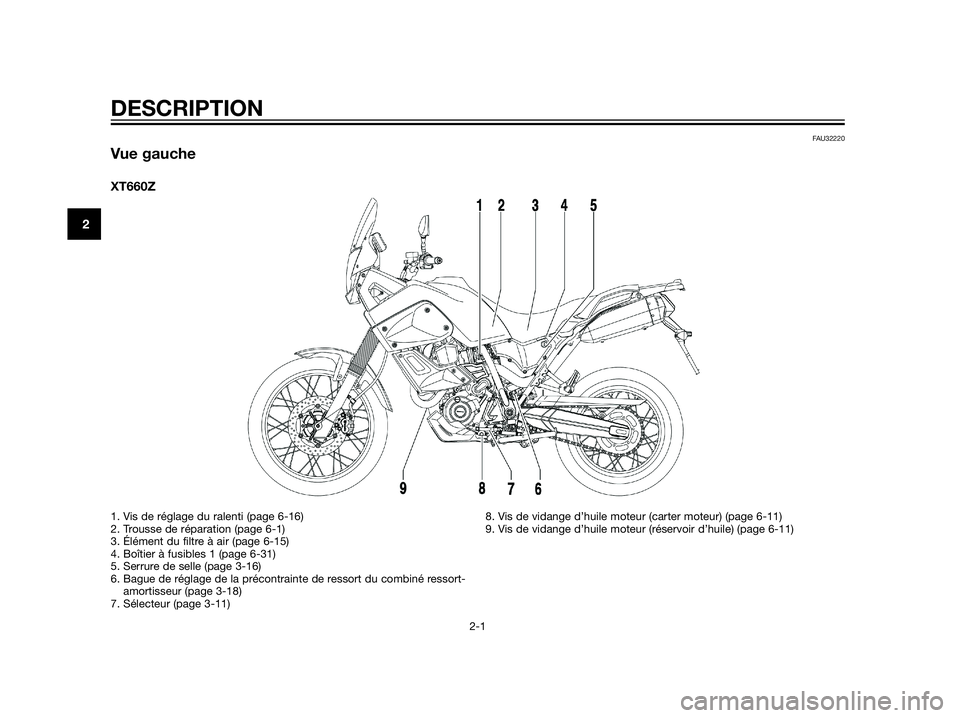

Vue gauche
XT660Z
DESCRIPTION
2-1
2
1. Vis de réglage du ralenti (page 6-16)
2. Trousse de réparation (page 6-1)
3. Élément du filtre à air (page 6-15)
4. Boîtier à fusibles 1 (page 6-31)
5. Serrure de selle (page 3-16)
6. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-18)
7. Sélecteur (page 3-11)8. Vis de vidange d’huile moteur (carter moteur) (page 6-11)
9. Vis de vidange d’huile moteur (réservoir d’huile) (page 6-11)

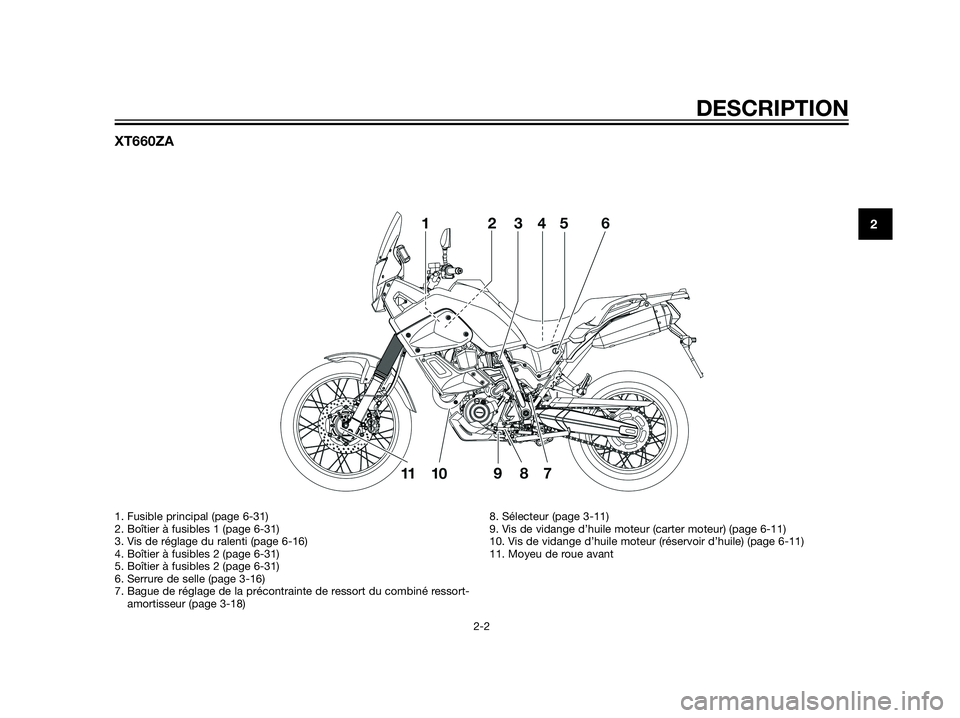

XT660ZA
DESCRIPTION
2-2
2
1. Fusible principal (page 6-31)
2. Boîtier à fusibles 1 (page 6-31)
3. Vis de réglage du ralenti (page 6-16)
4. Boîtier à fusibles 2 (page 6-31)
5. Boîtier à fusibles 2 (page 6-31)
6. Serrure de selle (page 3-16)
7. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-18)8. Sélecteur (page 3-11)
9. Vis de vidange d’huile moteur (carter moteur) (page 6-11)
10. Vis de vidange d’huile moteur (réservoir d’huile) (page 6-11)
11. Moyeu de roue avant

FAU32230

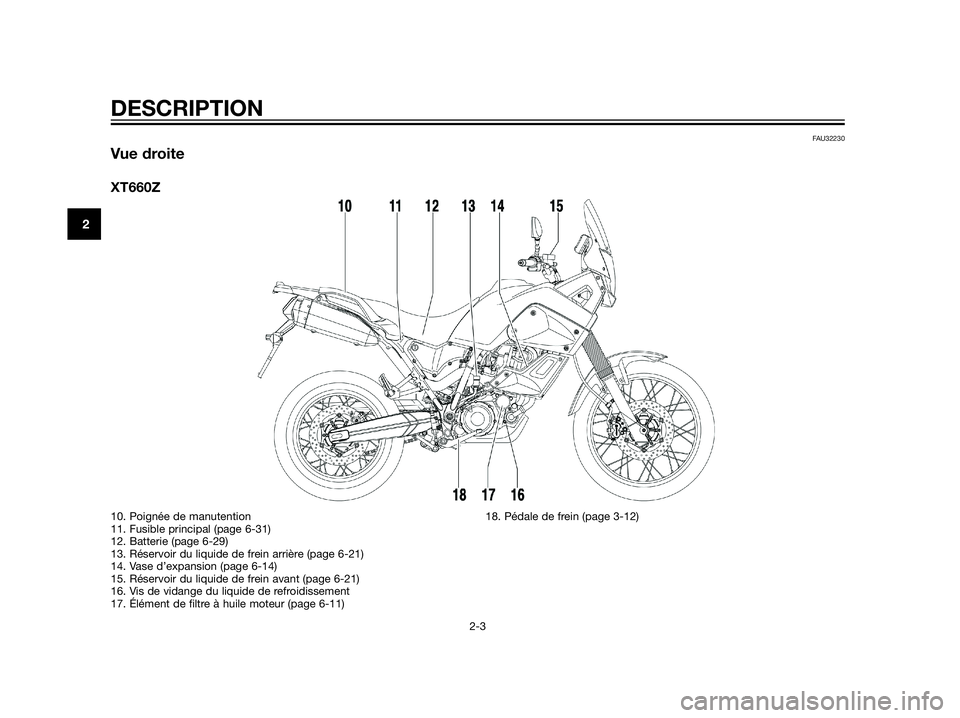

Vue droite
XT660Z
DESCRIPTION
2-3
2
10. Poignée de manutention
11. Fusible principal (page 6-31)
12. Batterie (page 6-29)
13. Réservoir du liquide de frein arrière (page 6-21)
14. Vase d’expansion (page 6-14)
15. Réservoir du liquide de frein avant (page 6-21)
16. Vis de vidange du liquide de refroidissement
17. Élément de filtre à huile moteur (page 6-11)18. Pédale de frein (page 3-12)

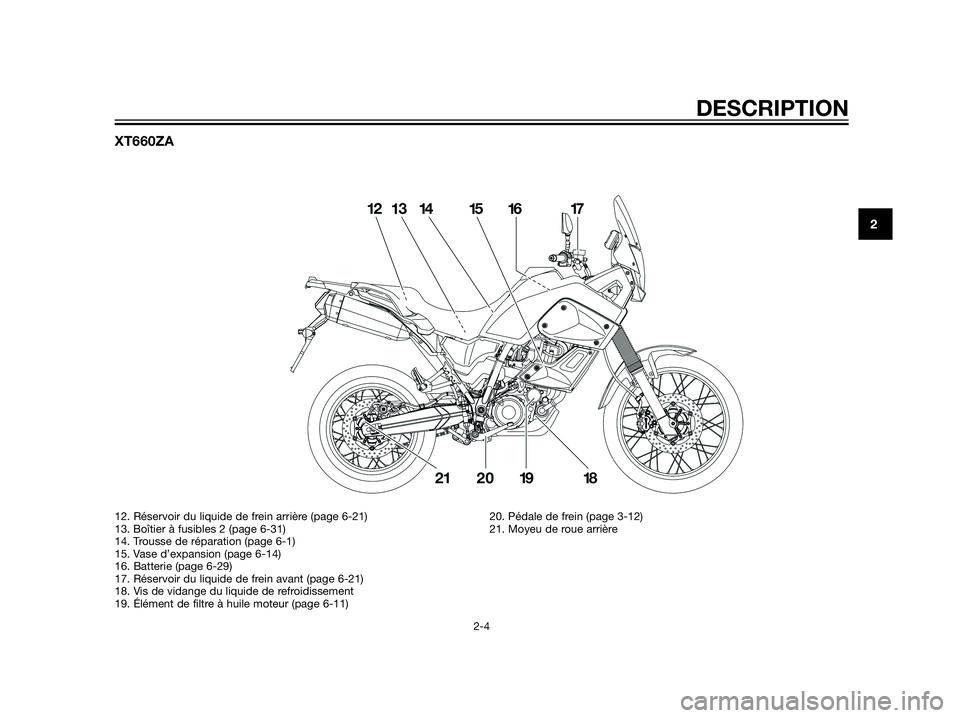

XT660ZA
DESCRIPTION
2-4
2
12. Réservoir du liquide de frein arrière (page 6-21)
13. Boîtier à fusibles 2 (page 6-31)
14. Trousse de réparation (page 6-1)
15. Vase d’expansion (page 6-14)
16. Batterie (page 6-29)
17. Réservoir du liquide de frein avant (page 6-21)
18. Vis de vidange du liquide de refroidissement
19. Élément de filtre à huile moteur (page 6-11)20. Pédale de frein (page 3-12)
21. Moyeu de roue arrière

FAU10430

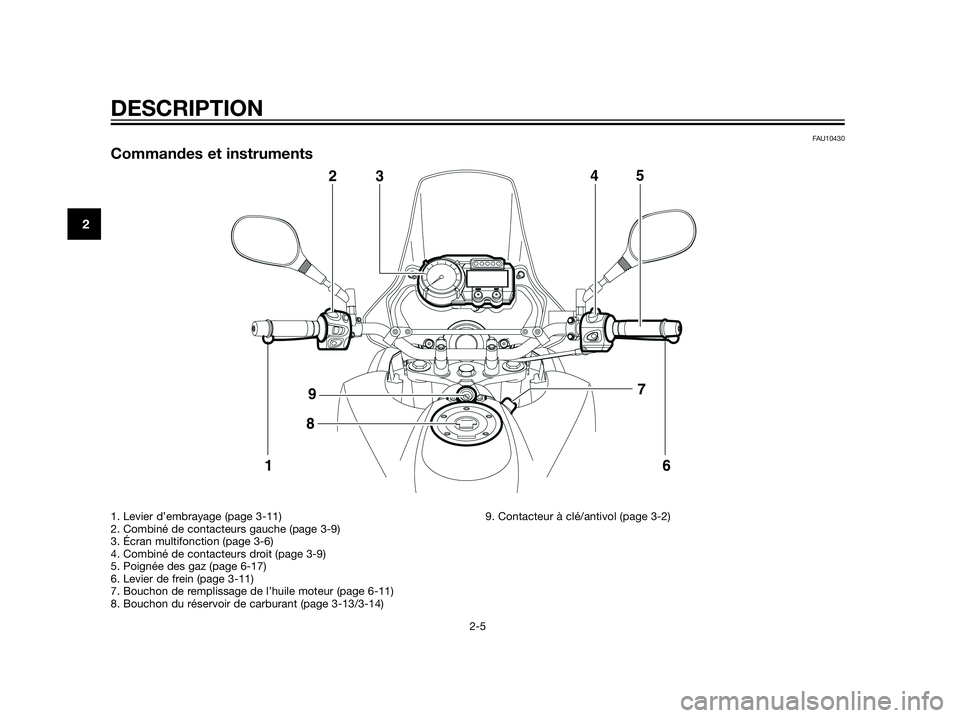

Commandes et instruments
DESCRIPTION
2-5
2
1. Levier d’embrayage (page 3-11)
2. Combiné de contacteurs gauche (page 3-9)
3. Écran multifonction (page 3-6)
4. Combiné de contacteurs droit (page 3-9)
5. Poignée des gaz (page 6-17)
6. Levier de frein (page 3-11)
7. Bouchon de remplissage de l’huile moteur (page 6-11)
8. Bouchon du réservoir de carburant (page 3-13/3-14)9. Contacteur à clé/antivol (page 3-2)

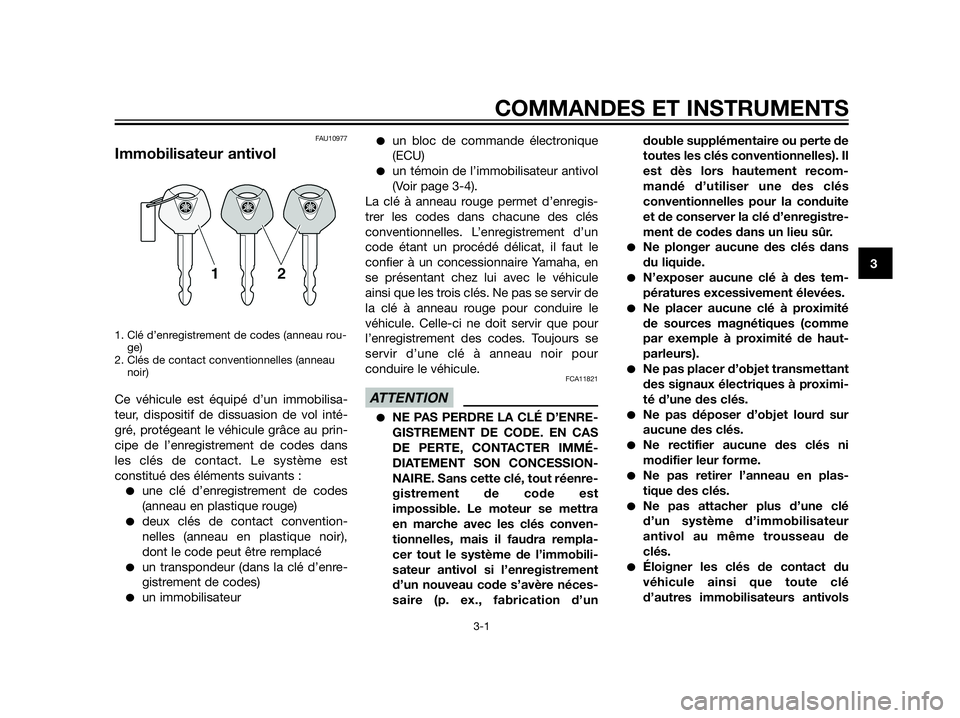

FAU10977
Immobilisateur antivol
1. Clé d’enregistrement de codes (anneau rou-
ge)
2. Clés de contact conventionnelles (anneau
noir)
Ce véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol inté-
gré, protégeant le véhicule grâce au prin-
cipe de l’enregistrement de codes dans
les clés de contact. Le système est
constitué des éléments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)
deux clés de contact convention-
nelles (anneau en plastique noir),
dont le code peut être remplacé
un transpondeur (dans la clé d’enre-
gistrement de codes)
un immobilisateur
un bloc de commande électronique
(ECU)
un témoin de l’immobilisateur antivol
(Voir page 3-4).
La clé à anneau rouge permet d’enregis-
trer les codes dans chacune des clés
conventionnelles. L’enregistrement d’un
code étant un procédé délicat, il faut le
confier à un concessionnaire Yamaha, en
se présentant chez lui avec le véhicule
ainsi que les trois clés. Ne pas se servir de
la clé à anneau rouge pour conduire le
véhicule. Celle-ci ne doit servir que pour
l’enregistrement des codes. Toujours se
servir d’une clé à anneau noir pour
conduire le véhicule.
FCA11821
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉ-
DIATEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est
impossible. Le moteur se mettra
en marche avec les clés conven-
tionnelles, mais il faudra rempla-
cer tout le système de l’immobili-
sateur antivol si l’enregistrement
d’un nouveau code s’avère néces-
saire (p. ex., fabrication d’undouble supplémentaire ou perte de
toutes les clés conventionnelles). Il
est dès lors hautement recom-
mandé d’utiliser une des clés
conventionnelles pour la conduite
et de conserver la clé d’enregistre-
ment de codes dans un lieu sûr.
Ne plonger aucune des clés dans
du liquide.
N’exposer aucune clé à des tem-
pératures excessivement élevées.
Ne placer aucune clé à proximité
de sources magnétiques (comme
par exemple à proximité de haut-
parleurs).
Ne pas placer d’objet transmettant
des signaux électriques à proximi-
té d’une des clés.
Ne pas déposer d’objet lourd sur
aucune des clés.
Ne rectifier aucune des clés ni
modifier leur forme.
Ne pas retirer l’anneau en plas-
tique des clés.
Ne pas attacher plus d’une clé
d’un système d’immobilisateur
antivol au même trousseau de
clés.
Éloigner les clés de contact du
véhicule ainsi que toute clé
d’autres immobilisateurs antivols
ATTENTION
COMMANDES ET INSTRUMENTS
3-1
3

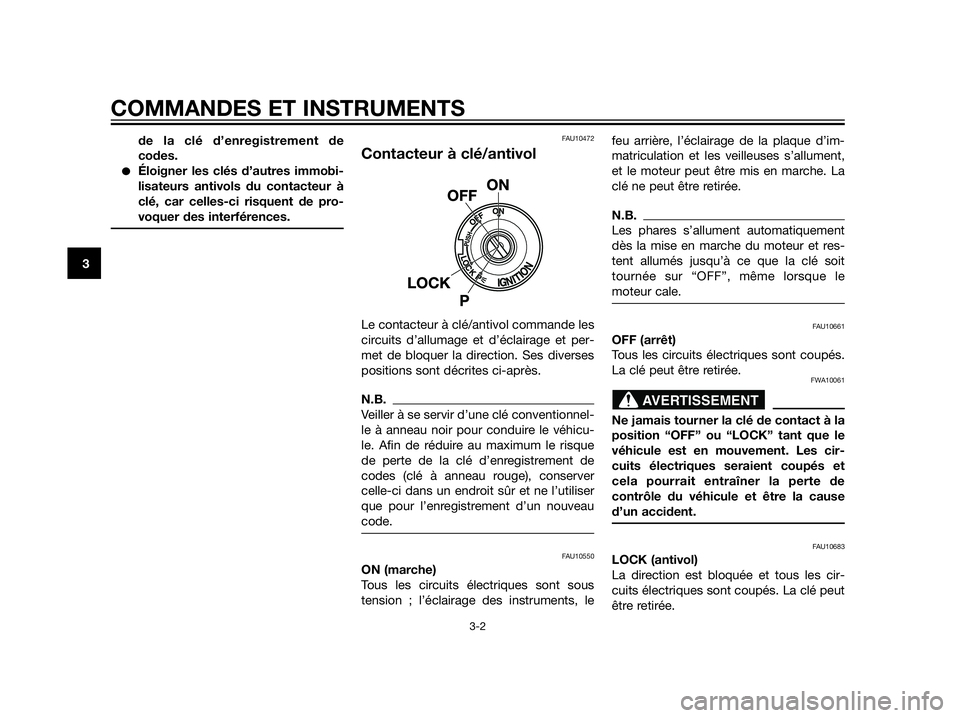

de la clé d’enregistrement de
codes.
Éloigner les clés d’autres immobi-
lisateurs antivols du contacteur à
clé, car celles-ci risquent de pro-
voquer des interférences.
FAU10472
Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et per-
met de bloquer la direction. Ses diverses
positions sont décrites ci-après.
N.B.
Veiller à se servir d’une clé conventionnel-
le à anneau noir pour conduire le véhicu-
le. Afin de réduire au maximum le risque
de perte de la clé d’enregistrement de
codes (clé à anneau rouge), conserver
celle-ci dans un endroit sûr et ne l’utiliser
que pour l’enregistrement d’un nouveau
code.
FAU10550
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, lefeu arrière, l’éclairage de la plaque d’im-
matriculation et les veilleuses s’allument,
et le moteur peut être mis en marche. La
clé ne peut être retirée.
N.B.
Les phares s’allument automatiquement
dès la mise en marche du moteur et res-
tent allumés jusqu’à ce que la clé soit
tournée sur “OFF”, même lorsque le
moteur cale.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les cir-
cuits électriques seraient coupés et
cela pourrait entraîner la perte de
contrôle du véhicule et être la cause
d’un accident.
FAU10683
LOCK (antivol)
La direction est bloquée et tous les cir-
cuits électriques sont coupés. La clé peut
être retirée.
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-2
3
