Pflege und Lagerung
7-3
7
Nach Einsatz im Winter, im Regen und in
Küstennähe
Nicht nur in den Wintermonaten, wenn we-
gen Glätte gestreut wurde, sondern auch
im Frühjahr befindet sich Salz auf der Fahr-
bahn, das zusammen mit Wasser aggres-
siv auf allen Metallteilen reagiert. Auch
Meereswasser und salzhaltige Luft be-
schleunigen Korrosion. Deshalb sollten Sie
Ihre YAMAHA nach einer Fahrt in Küsten-
nähe, auf salzgestreuten Straßen und auch
nach einer Regenfahrt im Frühjahr folgen-
dermaßen behandeln:
1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:@ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. @2. Alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt natür-
lich auch für Auspuffanlagen. Insbe-
sondere Edelstahlauspuffanlagen
können durch Polieren von Verfär-
bungen (thermisch bedingte Anlauf-
farben) sowie hartnäckigen Flecken
befreit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs oder
Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprühöl
reinigen.
5. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.
7. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00001
WARNUNG
@ Wenn Wachs oder Öl auf Bremsen oder
Reifen gelangen, besteht Gefahr. Brems-
scheiben und -beläge mit Aceton oder
einem handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge abwa-
schen. Anschließend vorsichtig mit dem
Motorrad losfahren, eine Bremsprobe
machen und verhalten in Kurven einfah-
ren. @
G_5ja_Cleaning.fm Page 3 Saturday, October 16, 1999 10:44 AM
Page 82 of 95
Pflege und Lagerung
7-4
7
GCA00033
ACHTUNG:@ l
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.
l
Wachs und Öl vom Antriebsriemen
fernhalten.
l
Niemals Gummi- oder Kunststoff-
teile einölen, sondern mit geeigne-
ten Pflegemitteln behandeln.
l
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
@HINWEIS:@ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. @
LagerungKurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:@ l
Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab.
Denn dann bleibt das Wasser auf
den Bauteilen stehen. Das kann
Rostbildung zur Folge haben.
l
Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
@
Stillegung
Möchten Sie Ihr Motorrad für mehr als zwei
Monate aus dem Verkehr ziehen, sollten
folgende Schutzvorkehrungen getroffen
werden, um Schäden und Korrosion zu ver-
hindern:
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Die Schwimmerkammern durch Öff-
nen der Ablaßschrauben entleeren,
um einer Verharzung vorzubeugen.
Das abgelassene Benzin in den Tank
einfüllen.
3. Den Kraftstoffhahn ggf. auf “OFF” stel-
len.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Um Korrosion im Motor zu vermeiden:
G_5ja_Cleaning.fm Page 4 Saturday, October 16, 1999 10:44 AM
Page 83 of 95
Pflege und Lagerung
7-5
7
a) Die Zündkerzen herausschrauben
und die Zündkerzenstecker abziehen.
b) Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.
c) Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Zündfunken zu verhindern.
d) Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durch-
drehen lassen. Das Öl gelangt so an
Zylinder, Kolben usw.
e) Die Zündkerzen montieren und die
Zündkerzenstecker aufstecken.
GWA00003
WARNUNG
@ Schritt 5.c) unbedingt beachten, um Ver-
letzung durch Hochspannung vorzubeu-
gen. @
6. Sämtliche Seilzüge und alle Hand-
und Fußhebel- sowie Ständer-Dreh-
punkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben;
anderenfalls die Reifenposition jeden
Monat verändern, um die Reifen nicht
zu beschädigen.
8. Die Schalldämpfer mit Plastiktüten so
abdecken, daß kein Wasser eindrin-
gen kann.9. Die Batterie ausbauen, kühl und
trocken lagern, jeden Monat prüfen
und ggf. aufladen. Temperaturen
unter 0 °C und über 30 °C sind zu
vermeiden. Nähere Informationen
siehe Abschnitt “Batterie” im Kapitel
“Regelmäßige Wartung und kleinere
Reparaturen”.
HINWEIS:@ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. @
G_5ja_Cleaning.fm Page 5 Saturday, October 16, 1999 10:44 AM
Page 84 of 95
Technische Daten
8
Technische Daten ............................................................................... 8-1
G_5ja_SpecTOC.fm Page 1 Saturday, October 16, 1999 10:44 AM
Page 85 of 95
8-1
8
GAU01038
8-Technische DatenTechnische DatenCS-01G
Modell XV1600A
Abmessungen
Gesamtlänge 2.500 mm
Gesamtbreite 980 mm
Gesamthöhe 1.140 mm
Sitzhöhe 710 mm
Radstand 1.685 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.200 mm
Leergewicht (fahrfertig,
vollgetankt)
332 kg
Motor
Bauart luftgekühlter, obengesteuerter
2-Zyl.-4-Takt-Ottomotor
Zylinderanordnung V-2
Hubraum 1.602 cm
3
Bohrung ´ Hub 95 ´ 113 mm
Verdichtungsverhältnis 8,3:1
Startsystem Elektrostarter
Schmiersystem TrockensumpfschmierungMotoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder G-5
Füllmenge
Ölwechsel ohne
Filterwechsel 3,7 L
Ölwechsel mit
Filterwechsel 4,1 L
Gesamtmenge 5,0 L
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “Energy Conserving” enthal-
ten oft solche Zusätze. Diese können beim Motorrad zu
Kupplungsrutschen und Leistungsminderung führen.
G_5ja_Spec.fm Page 1 Saturday, October 16, 1999 10:44 AM
Page 86 of 95
Technische Daten
8-2
8
Primärkettenöl
Sorte Hypoidöl SAE 80, API-Klasse
“GL-4”
Füllmenge 0,4 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve 3,5 L
Vergaser
Hersteller MIKUNI
Ty p ´ Anzahl BSR40 ´ 1
Zündkerzen
Hersteller/Typ NGK / DPR7EA-9 oder
DENSO / W22EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,532
Sekundärantrieb Antriebsriemen
Sekundärübersetzung 2,320
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,438
2. Gang 1.579
3. Gang 1,160
4. Gang 0,906
5. Gang 0,750
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 32°
Nachlauf 142 mm
Reifen
Vo r n
Ausführung Schlauchreifen
Dimension 130/90-16 67H
Hersteller/Typ Dunlop / D404FL
Bridgestone / G703F
Hinten
Ausführung Schlauchreifen
Dimension 150/80B-16 71H
Hersteller/Typ Dunlop / D404
Bridgestone / G702
G_5ja_Spec.fm Page 2 Saturday, October 16, 1999 10:44 AM
Page 87 of 95
Technische Daten
8-3
8
Maximale Zuladung* 196 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* vorn 0–90 kg
Vorn 250 kPa (2,50 kg/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kg/cm2, 2,50 bar)
Bei einer Zuladung* von 90 kg–max. Zuladung*
Vorn 250 kPa (2,50 kg/cm2, 2,50 bar)
Hinten 280 kPa (2,80 kg/cm2, 2,80 bar)
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Speichenrad
Dimension 16 ´ MT 3,00
Hinten
Ausführung Speichenrad
Dimension 16 ´ MT 3,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)Bremsflüssigkeit DOT 4
Radaufhängung
Vo r n
Bauart Teleskopgabel
Hinten
Bauar t Schwinge mit Gelenkhebel-
abstützung
Federelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 140 mm
Hinten 110 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V, 21 A bei 5.000 U/min
Batterie
Typ YTX20L-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 18 AH
G_5ja_Spec.fm Page 3 Saturday, October 16, 1999 10:44 AM
Page 88 of 95
Technische Daten
8-4
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 1
Blinker 12 V, 21 W ´ 4
Standlicht vorn 12 V, 4 W ´ 1
Instrumentenbeleuchtung 14 V; 0,6 W ´ 4
Leerlauf-Kontrolleuchte 12 V; 1 W ´ 1
Fernlicht-Kontrolleuchte 12 V; 1 W ´ 1
Blinker-Kontrolleuchte 12 V; 1 W ´ 1
Reserve-Warnleuchte LED ´ 1
Motorstörungs-Warnleuchte LED ´ 1
Sicherungen
Hauptsicherung 30 A
Zündungssicherung 15 A
Signalanlagensicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 10 A
Tachometersicherung 5 A
G_5ja_Spec.fm Page 4 Saturday, October 16, 1999 10:44 AM
Page 89 of 95
G_5ja_Spec.fm Page 5 Saturday, October 16, 1999 10:44 AM
Page 90 of 95

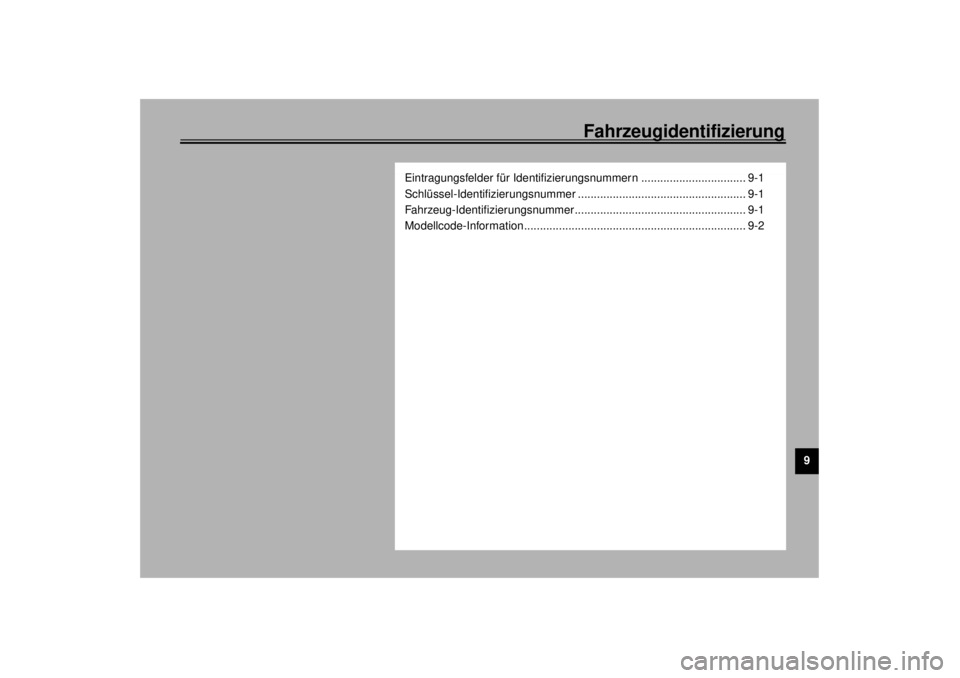

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................. 9-1
Schlüssel-Identifizierungsnummer ..................................................... 9-1
Fahrzeug-Identifizierungsnummer...................................................... 9-1
Modellcode-Information...................................................................... 9-2
G_5ja_ConsumerTOC.fm Page 1 Saturday, October 16, 1999 10:45 AM
