YAMAHA XV1600A 2001 Betriebsanleitungen (in German)

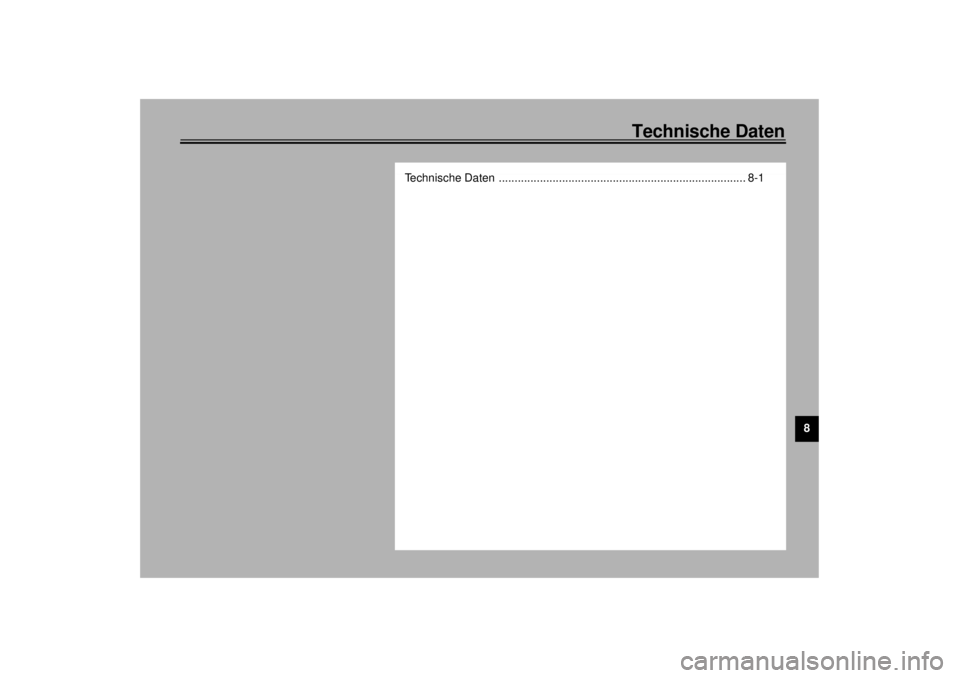

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XV1600A
Abmessungen
Gesamtlänge 2.500 mm
Gesamtbreite 980 mm
Gesamthöhe 1.140 mm
Sitzhöhe 710 mm
Radstand 1.685 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.200 mm
Leergewicht (fahrfertig, voll-
getankt)332 kg
Motor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwellen (OHC)
Zylinderanordnung V-2
Hubraum 1.602 cm
3
Bohrung ´
´´ ´ Hub 95 ´
´´ ´ 113 mm
Verdichtungsverhältnis 8,3:1
Startsystem Elektrostarter
Schmiersystem TrockensumpfschmierungMotoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder G-5
Füllmenge
Ölwechsel ohne
Filterwechsel 3,7 L
Ölwechsel mit
Filterwechsel 4,1 L
Gesamtmenge
(Motor trocken) 5,0 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM

Technische Daten
8-2
8
Achsantriebsöl
Sorte Hypoid SAE 80, API-Klasse
“GL-4”
Füllmenge 0,4 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve ca. 3,5 L
Vergaser
Hersteller MIKUNI
Ty p ´ Anzahl BSR40 ´ 1
Zündkerzen
Hersteller/Typ NGK / DPR7EA-9 oder
DENSO / W22EPR-U9
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,532
Sekundärantrieb Antriebsriemen
Sekundärübersetzung 2,320
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,438
2. Gang 1,579
3. Gang 1,160
4. Gang 0,906
5. Gang 0,750
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 32°
Nachlauf 142 mm
Reifen
Vo r n
Ausführung Schlauch-Reifen
Dimension 130/90-16 67H
Hersteller/Typ Dunlop / D404FL
Bridgestone / G703F
Hinten
Ausführung Schlauch-Reifen
Dimension 150/80B-16 71H
Hersteller/Typ Dunlop / D404
Bridgestone / G702
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM

Technische Daten
8-3
8
Max. Gesamtzuladung* 196 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kg/cm
2; 2,50 bar)
Hinten 250 kPa (2,50 kg/cm2; 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kg/cm2; 2,50 bar)
Hinten 280 kPa (2,80 kg/cm2; 2,80 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Speichenrad
Dimension 16 ´ MT 3,00
Hinten
Ausführung Speichenrad
Dimension 16 ´ MT 3,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 140 mm
Hinten 110 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung 14 V, 21 A bei 5.000 U/min
Batterie
Typ YTX20L-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 18 Ah
ScheinwerferHalogenlampe
G_5ja.book Page 3 Tuesday, September 12, 2000 3:18 PM

Technische Daten
8-4
8
Lampen (Bezeichnung ´
´´ ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 1
Blinker 12 V, 21 W ´ 4
Standlicht vorn 12 V, 4 W ´ 1
Instrumentenbeleuchtung 14 V, 0,6 W ´ 4
Leerlauf-Kontrolleuchte 12 V, 1 W ´ 1
Fernlicht-Kontrolleuchte 12 V, 1 W ´ 1
Blinker-Kontrolleuchte 12 V, 1 W ´ 1
Reserve-Warnleuchte LED ´ 1
Motorstörungs-Warnleuchte LED ´ 1
Sicherungen
Hauptsicherung 30 A
Zündungssicherung 15 A
Signalanlagensicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 10 A
Tachometersicherung 5 A
G_5ja.book Page 4 Tuesday, September 12, 2000 3:18 PM

G_5ja.book Page 5 Tuesday, September 12, 2000 3:18 PM

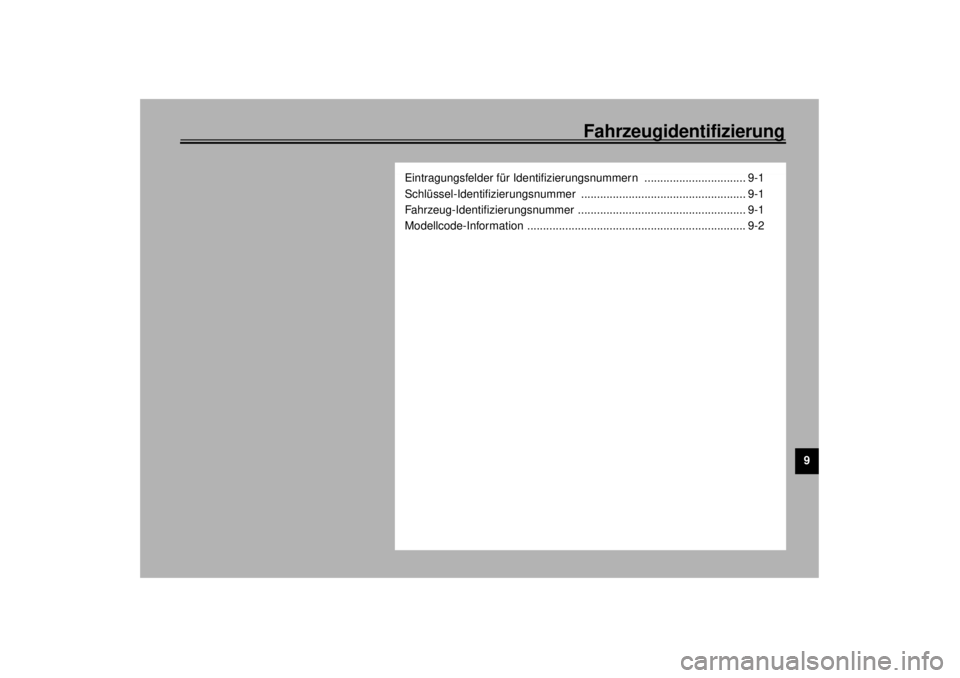

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944

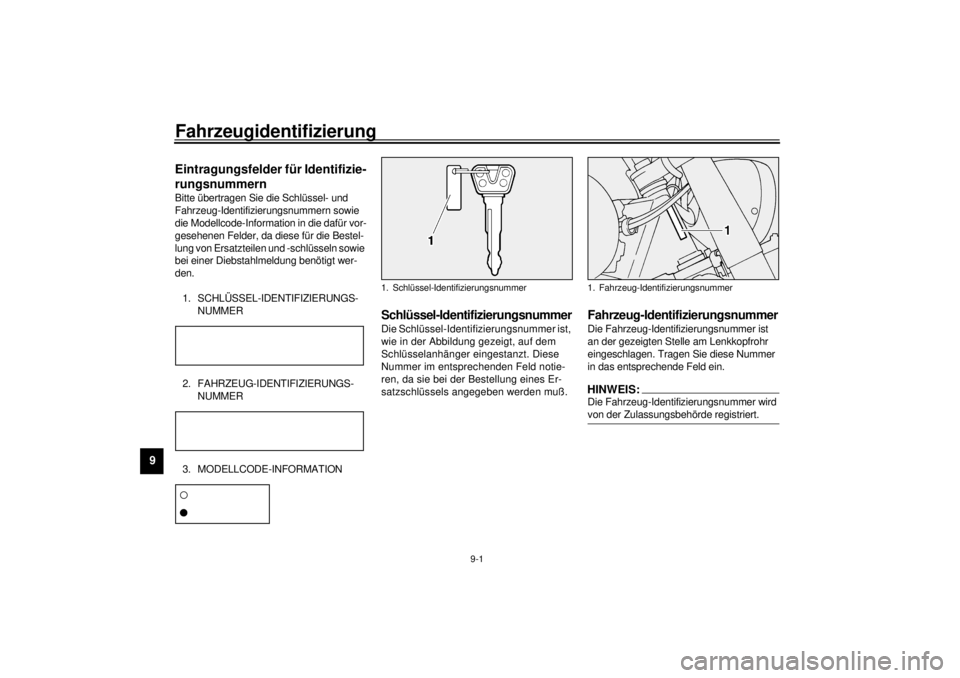

Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5ja.book Page 1 Tuesday, September 12, 2000 3:18 PM

Fahrzeugidentifizierung
9-2
9
GAU01804
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
dem Fahrersitz angebracht; siehe dazu
Seite 3-12. Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
G_5ja.book Page 2 Tuesday, September 12, 2000 3:18 PM

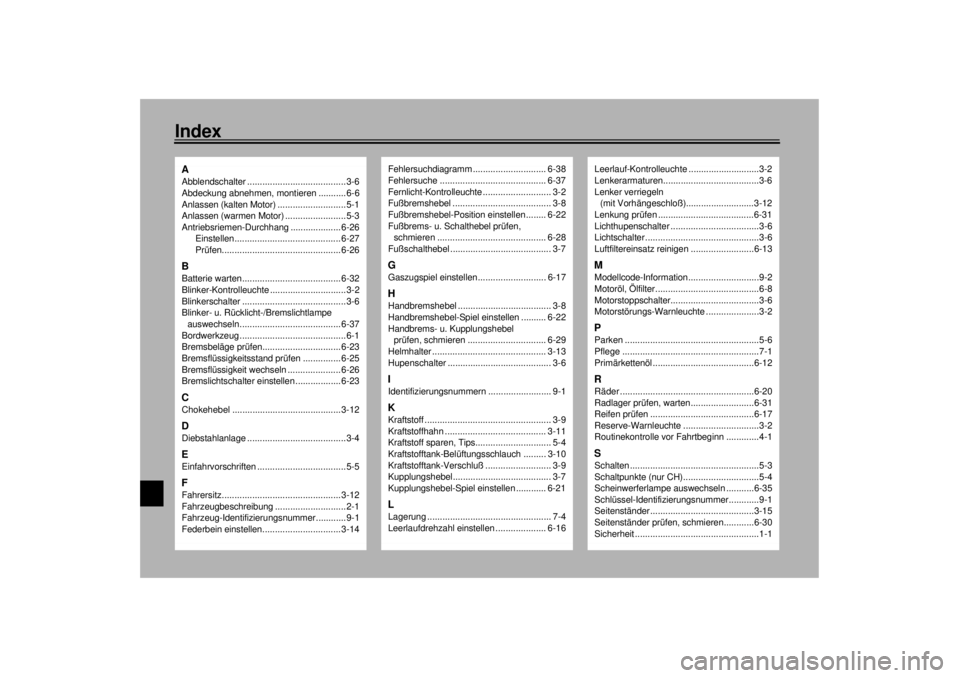

IndexAAbblendschalter .......................................3-6
Abdeckung abnehmen, montieren ...........6-6
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-3
Antriebsriemen-Durchhang .................... 6-26
Einstellen.......................................... 6-27
Prüfen............................................... 6-26BBatterie warten....................................... 6-32
Blinker-Kontrolleuchte ..............................3-2
Blinkerschalter .........................................3-6
Blinker- u. Rücklicht-/Bremslichtlampe
auswechseln........................................ 6-37
Bordwerkzeug ..........................................6-1
Bremsbeläge prüfen............................... 6-23
Bremsflüssigkeitsstand prüfen ............... 6-25
Bremsflüssigkeit wechseln ..................... 6-26
Bremslichtschalter einstellen .................. 6-23CChokehebel ........................................... 3-12DDiebstahlanlage .......................................3-4EEinfahrvorschriften ...................................5-5FFahrersitz............................................... 3-12
Fahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-14
Fehlersuchdiagramm ............................. 6-38
Fehlersuche .......................................... 6-37
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ....................................... 3-8
Fußbremshebel-Position einstellen ........ 6-22
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-28
Fußschalthebel ........................................ 3-7GGaszugspiel einstellen........................... 6-17HHandbremshebel ..................................... 3-8
Handbremshebel-Spiel einstellen .......... 6-22
Handbrems- u. Kupplungshebel
prüfen, schmieren ............................... 6-29
Helmhalter ............................................. 3-13
Hupenschalter ......................................... 3-6IIdentifizierungsnummern ......................... 9-1KKraftstoff .................................................. 3-9
Kraftstoffhahn ........................................ 3-11
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Belüftungsschlauch ......... 3-10
Kraftstofftank-Verschluß .......................... 3-9
Kupplungshebel....................................... 3-7
Kupplungshebel-Spiel einstellen ............ 6-21LLagerung ................................................. 7-4
Leerlaufdrehzahl einstellen .................... 6-16
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-6
Lenker verriegeln
(mit Vorhängeschloß)...........................3-12
Lenkung prüfen ......................................6-31
Lichthupenschalter ...................................3-6
Lichtschalter .............................................3-6
Luftfiltereinsatz reinigen .........................6-13MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-8
Motorstoppschalter...................................3-6
Motorstörungs-Warnleuchte .....................3-2PParken .....................................................5-6
Pflege ......................................................7-1
Primärkettenöl ........................................6-12RRäder .....................................................6-20
Radlager prüfen, warten.........................6-31
Reifen prüfen .........................................6-17
Reserve-Warnleuchte ..............................3-2
Routinekontrolle vor Fahrtbeginn .............4-1SSchalten ...................................................5-3
Schaltpunkte (nur CH)..............................5-4
Scheinwerferlampe auswechseln ...........6-35
Schlüssel-Identifizierungsnummer............9-1
Seitenständer .........................................3-15
Seitenständer prüfen, schmieren............6-30
Sicherheit .................................................1-1
