YAMAHA XV535 2000 Instructieboekje (in Dutch)

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-7
3
DAU02940
ZadelAchterzadel
Voor het verwijderenSteekt u de sleutel in het slot en draait u
deze rechtsom.Voor het weer aanbrengen
Dient u te zorgen dat het uitsteeksel aan de
achterkant in de daarvoor bestemde uitspa-
ring in het frame past. Vervolgens duwt u
het zadel op zijn plaats.Voorzadel
Voor het verwijderen
Verwijdert u eerst het achterzadel en dan
de twee voorzadelbouten.
1. Zadelslot
2. Openen
1. Uitsteeksel
2. Houder
1. Bout (´ 2)
D_3bt_Functions.fm Page 7 Friday, July 2, 1999 11:52 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-8
3
Voor het weer aanbrengenDient u te zorgen dat de uitsteeksels aan de
voorkant van het zadel in de daarvoor be-
stemde uitsparingen van het frame passen
en dan draait u de bouten aan. Vervolgens
kunt u ook het achterzadel weer aanbren-
gen.OPMERKING:@ Kontroleer, alvorens te gaan rijden, of het
zadel goed vast zit. @
DAU00260
HelmhouderOm de helmhouder te openen, steekt u de
sleutel in het slot en draait u deze in de aan-
gegeven richting. Om de helmhouder te
sluiten, drukt u deze weer terug naar de
normale stand.
DW000030
WAARSCHUWING
@ Ga nooit rijden terwijl er zich een helm in
de helmhouder bevindt. De helm zou er-
gens tegenaan kunnen stoten, waardoor
u uw evenwicht zou kunnen verliezen
met als gevolg een ongeluk. @
1. Houder (´ 2)
2. Uitsteeksel (´ 2)
1. Openen
D_3bt_Functions.fm Page 8 Friday, July 2, 1999 11:52 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-9
3
DAU00300
Afstelling van de
achterschokbrekerElke schokbreker is uitgerust met een af-
stelring voor de voorbelasting. Stel de voor-
belasting als volgt in. Draai de afstelring in
de
a richting om de voorbelasting te verho-
gen en draai de afstelring in de
b richting
om de voorbelasting te verlagen. Zorg dat
de juiste inkeping in de instelring recht te-
genover de positiemarkering op de achter-
schokbreker staat.
CI-15D
DW000040
WAARSCHUWING
@ Stel de twee schokbrekers altijd hetzelf-
de af. Als de schokbrekers verschillend
zijn afgesteld, zal dit leiden tot moeilijker
bediening van de motorfiets en verlies
aan wegligging. @
DAU00330
ZijstandaardDit model is uitgerust met een onderbre-
kingscircuit voor de onsteking. Rijd nooit
met de motorfiets terwijl de zijstandaard is
uitgeklapt. De zijstandaard bevindt zich aan
de linkerkant. (Zie blz. 5-1 voor een uitleg
van dit onderbrekingscircuit).
DW000044
WAARSCHUWING
@ Rijd nooit met deze motorfiets terwijl de
zijstandaard is uitgeklapt. Als de zijstan-
daard niet volledig is opgeklapt, kan het
gebeuren dat deze de grond raakt waar-
door u uw balans zou kunnen verliezen
met als gevolg een zeer ernstig ongeluk.
Yamaha heeft in deze motorfiets een on-
derbrekingscircuit voor de ontsteking
ingebouwd om ongelukken door een
niet goed ingeklapte zijstandaard te ver-
mijden. Voer de hieronder beschreven
procedure regelmatig uit, om te kontro-
leren of het onderbrekingscircuit juist
funktioneert. Mocht er iets mis zijn met
het onderbrekingscircuit, raadpleeg dan
onmiddellijk een Yamaha dealer. @
1. Veervoorbelastings-instelring
2. Positie-indicator
Zacht Standaard Stug
Stand
afsteller1 2 345
D_3bt_Functions.fm Page 9 Friday, July 2, 1999 11:52 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-10
3
DAU00331
Kontrole van de zijstandaard/
koppelings-
onderbrekingsschakelaarKontroleer, aan de hand van de onder-
staande informatie, de zijstandaard-onder-
brekingsschakelaar en de koppelings-
onderbrekingsschakelaar op een juiste
werking.CD-11D
CD-11D
DW000045
WAARSCHUWING
@ Mocht er iets mis zijn met het onderbre-
kingscircuit, raadpleeg dan onmiddellijk
een Yamaha dealer. @
DRAAI DE KONTAKTSLOT-SCHAKE-
LAAR NAAR “ON” EN DE
MOTORSTOPSCHAKELAAR NAAR
“”.ER IS EEN VERSNELLING INGE-
SCHAKELD EN DE ZIJSTANDAARD IS
OPGEKLAPT.TREK DE KOPPELINGSHENDEL IN
EN DRUK OP DE
STARTSCHAKELAAR.DE MOTOR START.
DE MOTOR SLAAT AF.KLAP DE ZIJSTANDAARD UIT.DE KOPPELING-ONDERBREKINGS-
SCHAKELAAR IS IN ORDE.DE ZIJSTANDAARD-ONDERBRE-
KINGSSCHAKELAAR IS IN ORDE.
D_3bt_Functions.fm Page 10 Friday, July 2, 1999 11:52 AM

D_3bt_Functions.fm Page 11 Friday, July 2, 1999 11:52 AM

4

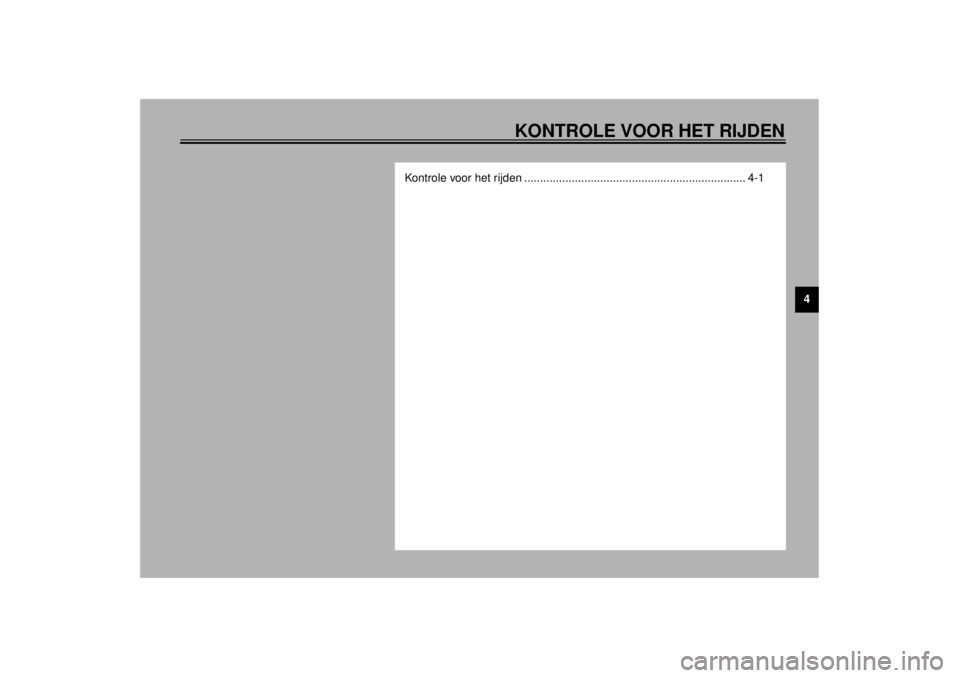

KONTROLE VOOR HET RIJDEN
Kontrole voor het rijden ...................................................................... 4-1
D_3bt_PreopTOC.fm Page 1 Friday, July 2, 1999 11:53 AM

4-1
4
DAU01114
4-KONTROLE VOOR HET RIJDENAls eigenaar bent u verantwoordelijk voor de toestand van uw voertuig. De vitale onderdelen en funkties van uw motorfiets kunnen wel
eens onverwacht teruglopen, ook al rijdt u er niet mee (bijvoorbeeld door blootstelling aan de elementen). Elke beschadiging, lekkage of
verlies van bandenspanning kan ernstige gevolgen hebben. Daarom is het van groot belang om naast een zorgvuldige visuele inspektie
ook voor elke rit de volgende punten grondig te kontroleren.
DAU00340
KONTROLE VOOR HET RIJDEN
ONDERDEEL KONTROLEPUNTEN BLZ.
Voorrem • Kontroleer de remwerking, de speling van de remhendel, het niveau van de rem-
vloeistof en eventuele lekkage.
• Indien noodzakelijk, bijvullen met DOT 4 (of DOT 3) remvloeistof.
6-17 ~ 6-21
Achterrem• Kontroleer op soepele werking en vrije slag.
• Indien noodzakelijk afstellen.
Koppeling• Kontroleer op soepele werking en vrije slag.
• Indien noodzakelijk afstellen.6-17
Gasgreep en
behuizing• Kontroleer op soepele werking.
• Indien nodig, smeren.6-13
Motorolie• Kontroleer oliepeil.
• Indien nodig, olie bijvullen.6-7 ~ 6-9
Olie voor de eindover-
brenging• Kijk of er sprake kan zijn van lekkage. 6-9 ~ 6-10
Wielen en banden• Kontroleer de bandenspanning, of er spake is van slijtage, of beschadigingen en
of de spaken goed gespannen zijn.
• Indien nodig, spaken spannen.6-14 ~ 6-16
Bedienings- en
meterkabels• Kontroleer op soepele werking.
• Indien nodig, smeren.6-21
Rempedaal- en
schakelpedaalas• Kontroleer op soepele werking.
• Indien nodig, smeren.6-22
Werking van rem- en
koppelingshendel• Kontroleer op soepele werking.
• Indien nodig, smeren.6-22
D_3bt_Preop.fm Page 1 Friday, July 2, 1999 11:53 AM

KONTROLE VOOR HET RIJDEN
4-2
4
OPMERKING:Deze kontrole vóór het rijden dient u iedere keer uit te voeren, voordat u wegrijdt. Deze inspektie kan grondig, doch in vrij korte tijd uitge-
voerd worden. De korte tijd die u hieraan besteedt, weegt ruimschoots op tegen de extra veiligheid die dit oplevert.
WAARSCHUWING
Als één van de onderdelen van de bovenstaande lijst niet juist funktioneert, laat dit dan kontroleren en repareren alvorens weg
te rijden.Werking van de
zijstandaard• Kontroleer op soepele werking.
• Indien nodig, smeren.6-23
Bevestigingsdelen van
frame• Kontroleer of alle moeren, bouten en schroeven stevig vastzitten.
• Indien nodig, aantrekken.—
Benzinetank • Kontroleer benzinepeil.
• Indien nodig, benzine tanken.3-5 ~ 3-6
Lichten, indikator-
lampjes en schake-
laars• Kontroleer op juiste werking. 6-27 ~ 6-29
Accu• Kontroleer het peil van de elektrolyt.
• Indien nodig, bijvullen met gedistilleerd water.6-25 ~ 6-26 ONDERDEEL KONTROLEPUNTEN BLZ.
D_3bt_Preop.fm Page 2 Friday, July 2, 1999 11:53 AM

D_3bt_Preop.fm Page 3 Friday, July 2, 1999 11:53 AM

5

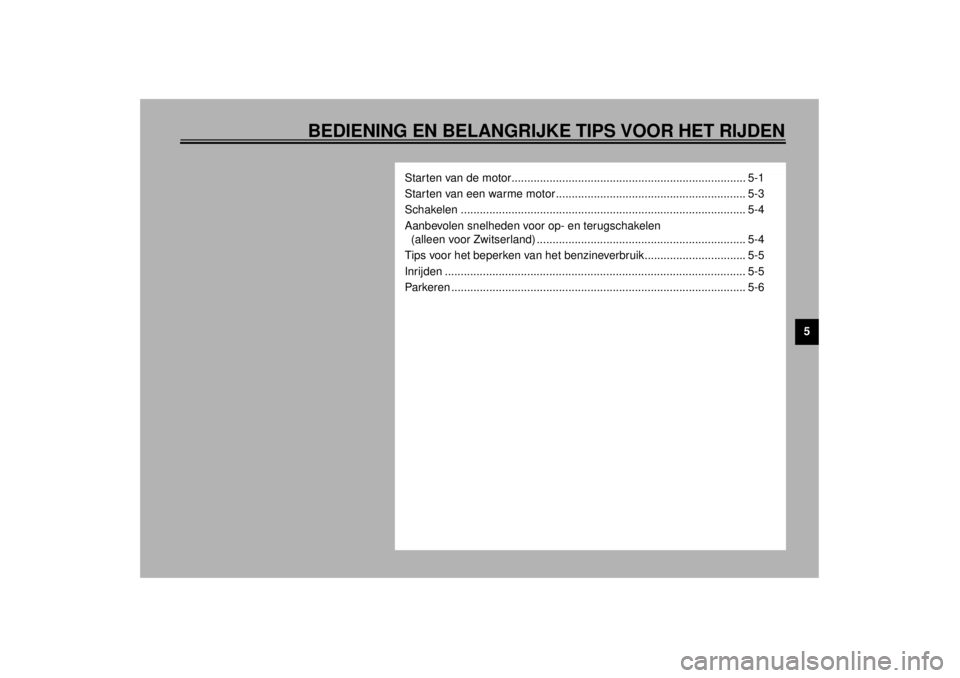

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
Star ten van de motor.......................................................................... 5-1
Star ten van een warme motor ............................................................ 5-3
Schakelen .......................................................................................... 5-4
Aanbevolen snelheden voor op- en terugschakelen
(alleen voor Zwitserland) .................................................................. 5-4
Tips voor het beperken van het benzineverbruik................................ 5-5
Inrijden ............................................................................................... 5-5
Parkeren ............................................................................................. 5-6
D_3bt_OperationTOC.fm Page 1 Friday, July 2, 1999 11:53 AM
