YAMAHA XV535 2000 Instructieboekje (in Dutch)

5-1
5
DAU00372
5-BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
DAU00373
WAARSCHUWING
@ l
Leer de motorfiets goed kennen, al-
vorens ermee te gaan rijden. Maak
uzelf vertrouwd met alle bedie-
ningsorganen alvorens op te stap-
pen en weg te rijden. Als er iets niet
geheel duidelijk is, raadpleeg dan
uw Yamaha dealer.
l
Laat de motor nooit langere tijd in
een afgesloten ruimte draaien. De
uitlaatgassen zijn bijzonder giftig
en kunnen binnen zeer korte tijd lei-
den tot bewusteloosheid en dood.
Zorg altijd voor een goede ventila-
tie.
l
Kontroleer alvorens weg te rijden
altijd of de zijstandaard is opge-
klapt. Een neergeklapte, of gedeel-
telijk opgeklapte, zijstandaard kan
leiden tot bijzonder ernstige onge-
lukken.
@
DAU02997
Starten van de motorOPMERKING:@ Deze motorfiets is uitgerust met een onder-
brekingssysteem voor de ontsteking en
voor het startcircuit. De motor kan alleen
gestart worden onder een van de volgende
omstandigheden:l
de versnelling in zijn vrij staat.
l
de zijstandaard opgeklapt is en er is
een versnelling ingeschakeld terwijl de
koppeling los staat.
Rijd nooit met de motorfiets als de zijstan-
daard is uitgeklapt.
@
DW000054
WAARSCHUWING
@ Lees de informatie over de onderbre-
kingscircuits van de zijstandaard en van
de koppeling nog eens aandachtig door
(zie blz. 3-10), alvorens de onderstaande
stappen uit te voeren. @
D_3bt_Operation.fm Page 1 Friday, July 2, 1999 11:53 AM

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-2
5
COPY CF-34D
DRAAI DE KONTAKTSLOT-SCHAKELAAR
NAAR “ON” EN DE MOTORSTOPSCHAKELAAR
NAAR “ ”.
DRUK OP STARTSCHAKELAAR. DE MOTOR
SLAAT AAN.KLAP DE ZIJSTANDAARD OMHOOG EN SCHA-
KEL EEN VERSNELLING IN.
ER IS EEN VERSNELLING INGESCHAKELD EN
DE ZIJSTANDAARD IS OPGEKLAPT:TREK DE KOPPELINGSHENDEL IN EN START
MOTOR MET DE STARTSCHAKELAAR. DE
MOTOR SLAAT AAN.
U KUNT MET DE MOTORFIETS RIJDEN.
U KUNT MET DE MOTORFIETS RIJDEN.
DE VERSNELLING STAAT IN VRIJ EN DE ZIJ-
STANDAARD IS NEERGEKLAPT:
D_3bt_Operation.fm Page 2 Friday, July 2, 1999 11:53 AM

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-3
5
1. Draai de kontaktslot-schakelaar naar
“ON” en de motorstop-schakelaar
naar “ ”.
2. Zet de versnelling in vrij.OPMERKING:@ Als de versnelling in vrij staat, dient het vrij-
stand-kontrolelampje op te lichten. Als het
kontrolelampje niet oplicht, raadpleeg dan
een Yamaha dealer voor kontrole. @3. Open de chokeknop (choke) en draai
de gashendel volledig dicht.
4. Start de motor door de startschakelaar
in te drukken.OPMERKING:@ Als de motor niet onmiddellijk aanslaat, laat
de startschakelaar dan los, wacht enkele
sekonden en probeer het nogmaals. Om de
accu te sparen, dient u de startmotor nooit
langer dan 10 sekonden achtereen te laten
draaien. @
5. Als de motor eenmaal loopt, zet u de
chokeknop (choke) voor de helft terug.OPMERKING:@ Voor een lange levensduur van de motor
dient u de motor voor wegrijden warm te la-
ten lopen. Geef nooit vol gas als de motor
nog koud is. @6. Als de motor volledig is opgewarmd,
zet u de chokeknop (choke) helemaal
dicht.OPMERKING:@ De motor is voldoende opgewarmd als
deze goed op de gashendel reageert wan-
neer de chokeknop (choke) volledig uit
staat. @
DAU01258
Starten van een warme motorAls de motor warm is, hoeft u de chokeknop
(starter) niet te gebruiken.
DC000046
LET OP:@ Alvorens de motorfiets voor de eerste
maal te gebruiken, is het raadzaam de
paragraaf “Inrijden” aandachtig door te
lezen. @
D_3bt_Operation.fm Page 3 Friday, July 2, 1999 11:53 AM

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-4
5
DAU00423
SchakelenDe versnellingsbak regelt de overbrengver-
houding tussen de motor en het achterwiel,
m.a.w. het vermogen dat u naar het achter-
wiel kunt overbrengen, bij een gegeven
snelheid. Zorg dat u de juiste versnelling
kiest voor wegrijden, accelereren en het be-
klimmen en afdalen van heuvels.
Om de versnelling in zijn vrij te zetten, drukt
u het versnellingspedaal meermalen om-
laag totdat het niet verder kan, en vervol-
gens laat u het pedaal iets opkomen.
DC000048
LET OP:@ l
Rijd niet al te lange tijd met uitge-
schakelde motor een heuvel af en
sleep de motorfiets niet over al te
lange afstanden. Zelfs met de ver-
snelling in vrij, wordt de overbren-
ging alleen maar goed gesmeerd
als de motor draait. Een slechte
smering kan leiden tot beschadi-
ging van de overbrenging.
l
Schakel nooit over of terug zonder
de koppeling te gebruiken. De mo-
tor, de versnelling en de aandrij-
ving zijn niet ontworpen voor het
opvangen van schokken veroor-
zaakt door schakelen zonder kop-
peling, en kunnen hierdoor
beschadigd worden.
@
DAU02941
Aanbevolen snelheden voor op-
en terugschakelen
(alleen voor Zwitserland)In de onderstaande tabel vindt u de aanbe-
volen snelheden voor het omschakelen tus-
sen de verschillende versnellingen.CF-25DOPMERKING:@ Als u in één keer van de vierde naar de
tweede versnelling schakelt, zorg dan dat
de snelheid van uw motorfiets niet boven
de 35 km/h ligt. @
1. Versnellingspedaal
N. Vrijstand
Aanbevolen snelheid
(km/h)
1-ste
®2-de
2-de
®3-de
3-de
®4-de
4-de
®5-de23
36
50
60
D_3bt_Operation.fm Page 4 Friday, July 2, 1999 11:53 AM

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-5
5
DAU00424
Tips voor het beperken van het
benzineverbruikHet benzineverbruik van uw motorfiets
hangt voor een groot deel af van uw rijstijl.
Hieronder volgen enkele tips voor het be-
perken van het benzineverbruik:l
Laat de motor warmdraaien voordat u
wegrijdt.
l
Zet de chokeknop (choke) zo snel mo-
gelijk in de uit-stand terug.
l
Schakel vlot door naar een hogere
versnelling en laat de motor tijdens het
accelereren niet teveel toeren maken.
l
Geef geen gas tussen het schakelen
door (dubbel-clutch) of tijdens het te-
rugschakelen en vermijd hoge toeren-
tallen bij onbelaste motor.
l
Zet de motor af in plaats van deze
lang stationair te laten draaien tijdens
het wachten voor een stoplicht, een
spoorwegovergang e.d..
DAU00436
InrijdenDe meest belangrijke periode voor de pres-
taties en de levensduur van uw motorfiets
zijn de eerste 1.000 km. Lees de onder-
staande paragraaf aandachtig door en volg
de aanwijzingen hiervan op. Aangezien de
motor nieuw is, dient u deze de eerste
1.000 km niet al te zwaar te belasten. De
motor-onderdelen dienen zich naar elkaar
te zetten en zich harmonieus aan elkaar
aan te passen. Tijdens de inrijperiode dient
u lange tijd met vol gas rijden en andere
omstandigheden die kunnen leiden tot te
zware belasting/verhitting van de motor, te
vermijden.
DAU00444
Van 0 tot 150 km
Zorg dat de motor niet boven 1/3 van het to-
tale toerental komt. Zet de motor na onge-
veer 1 uur uit en laat deze 5 à 10 minuten
afkoelen. Varieer, tijdens het rijden, de
snelheid van de motorfiets.
Van 150 tot 500 km
Zorg bij langdurig gebruik dat de motor niet
boven 1/2 van het totale toerental komt.
Laat de motorfiets soepel door alle versnel-
lingen heen accelereren, echter zonder vol
gas te geven.
500 tot 1.000 km
Laat de kruissnelheid niet boven 3/4 van
het totale toerental komen.
DC000056
LET OP:@ Na 1.000 km rijden dient u de motorolie
en de transmissie-olie te verversen en
het oliefilter te vervangen. @
D_3bt_Operation.fm Page 5 Friday, July 2, 1999 11:53 AM

BEDIENING EN BELANGRIJKE TIPS VOOR HET RIJDEN
5-6
5
1.000 km en verder
Nooit langdurig vol gas rijden. Varieer uw
snelheid regelmatig.
DC000049
LET OP:@ Mochten er zich moeilijkheden met de
motor voordoen tijdens de inrijperiode,
raadpleeg dan onmiddellijk u Yamaha
dealer. @
DAU00460
ParkerenAls u de motorfiets parkeert, zet de motor
dan af en verwijder de sleutel uit het
kontaktslot.
DW000058
WAARSCHUWING
@ De uitlaatpijp en het samenstel worden
bijzonder heet. Parkeer de motorfiets op
een plek waar spelende kinderen en
voorbijgangers zich niet kunnen bran-
den aan de uitlaat. Parkeer de motorfiets
niet op een helling of op een zachte on-
dergrond, aangezien de kans bestaat dat
deze omvalt. @
D_3bt_Operation.fm Page 6 Friday, July 2, 1999 11:53 AM

D_3bt_Operation.fm Page 7 Friday, July 2, 1999 11:53 AM

6

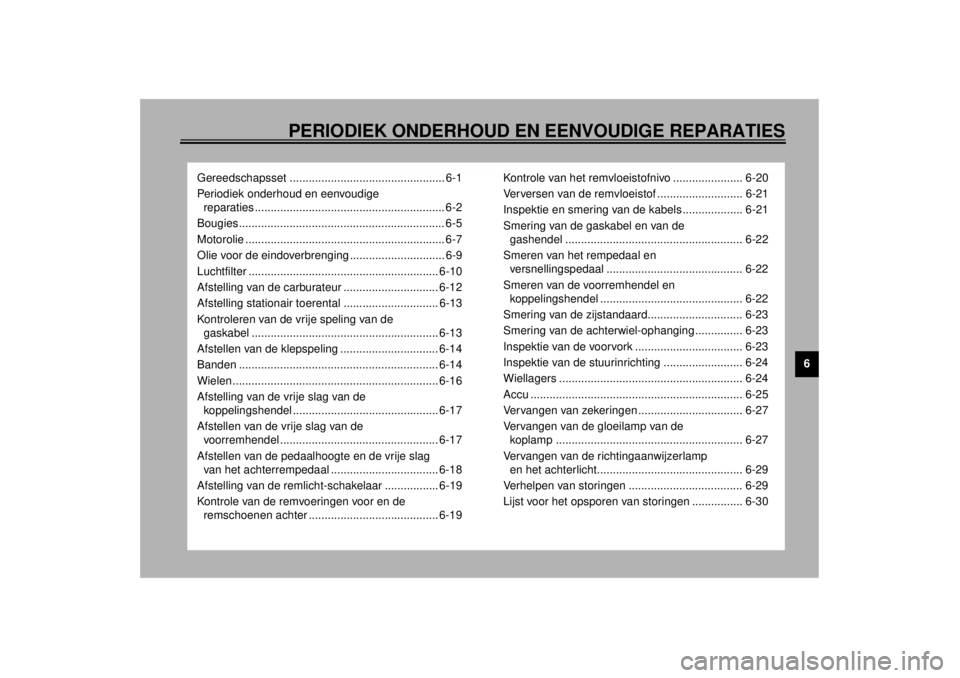

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
Gereedschapsset ................................................. 6-1
Periodiek onderhoud en eenvoudige
reparaties ............................................................ 6-2
Bougies................................................................. 6-5
Motorolie ............................................................... 6-7
Olie voor de eindoverbrenging .............................. 6-9
Luchtfilter ............................................................ 6-10
Afstelling van de carburateur .............................. 6-12
Afstelling stationair toerental .............................. 6-13
Kontroleren van de vrije speling van de
gaskabel ........................................................... 6-13
Afstellen van de klepspeling ............................... 6-14
Banden ............................................................... 6-14
Wielen................................................................. 6-16
Afstelling van de vrije slag van de
koppelingshendel .............................................. 6-17
Afstellen van de vrije slag van de
voorremhendel .................................................. 6-17
Afstellen van de pedaalhoogte en de vrije slag
van het achterrempedaal .................................. 6-18
Afstelling van de remlicht-schakelaar ................. 6-19
Kontrole van de remvoeringen voor en de
remschoenen achter ......................................... 6-19Kontrole van het remvloeistofnivo ...................... 6-20
Verversen van de remvloeistof ........................... 6-21
Inspektie en smering van de kabels ................... 6-21
Smering van de gaskabel en van de
gashendel ........................................................ 6-22
Smeren van het rempedaal en
versnellingspedaal ........................................... 6-22
Smeren van de voorremhendel en
koppelingshendel ............................................. 6-22
Smering van de zijstandaard.............................. 6-23
Smering van de achterwiel-ophanging ............... 6-23
Inspektie van de voorvork .................................. 6-23
Inspektie van de stuurinrichting ......................... 6-24
Wiellagers .......................................................... 6-24
Accu ................................................................... 6-25
Vervangen van zekeringen ................................. 6-27
Vervangen van de gloeilamp van de
koplamp ........................................................... 6-27
Vervangen van de richtingaanwijzerlamp
en het achterlicht.............................................. 6-29
Verhelpen van storingen .................................... 6-29
Lijst voor het opsporen van storingen ................ 6-30
D_3bt_PeriodicTOC.fm Page 1 Friday, July 2, 1999 11:54 AM

6-1
6
DAU00462
6-PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
DAU00464
Het tijdig uitvoeren van het periodieke on-
derhoud, van de benodigde afstellingen en
van de smering zal uw motorfiets in een
goede en veilige staat houden. Veiligheid is
een “must” voor iedere motorrijder! De on-
derhoudstabellen en de smeringstabel zijn
een ruwe leidraad voor de intervallen waar-
op deze werkzaamheden moeten worden
uitgevoerd. VERGEET NIET DAT HET
WEER, HET SOORT TERREIN, DE MA-
NIER WAAROP DE MOTORFIETS
WORDT BESTUURD EN VELE ANDERE
OMSTANDIGHEDEN, AANPASSING VAN
DEZE INTERVALLEN NOODZAKELIJK
KUNNEN MAKEN. De meest belangrijke
punten voor onderhoud, smering en afstel-
ling worden in de volgende bladzijden be-
handeld.
DW000060
WAARSCHUWING
@ Als u geen ervaring heeft met onderhou-
den van een motorfiets, laat dit werk dan
over aan een erkende Yamaha dealer. @
DAU00469
GereedschapssetDe aanwijzingen in deze handleiding die-
nen om u, de eigenaar van deze motorfiets,
de nodige informatie te verschaffen over
het periodieke onderhoud van de motorfiets
en over eenvoudige reparaties. Het gereed-
schap van de bijgeleverde gereedschaps-
set zal voldoende zijn voor de meeste van
deze reparaties. Het is echter raadzaam
om o.a. een momentsleutel aan te schaffen
om bouten en moeren met het juiste koppel
aan te draaien, opdat u het onderhoud opti-
maal kunt verrichten.
OPMERKING:@ Als u tijdens het uitvoeren van de onder-
houdswerkzaamheden geen momentsleu-
tel tot uw beschikking heeft, ga dan met uw
motorfiets naar een Yamaha dealer om de
aantrekkoppels te laten kontroleren. @
DW000063
WAARSCHUWING
@ Veranderingen aan deze motorfiets die
niet door Yamaha zijn goedgekeurd,
kunnen leiden tot slechtere prestaties
en zelfs tot vermindering van de veilig-
heid van de motorfiets. Raadpleeg altijd
eerst een Yamaha dealer, alvorens enige
verandering aan te brengen. @

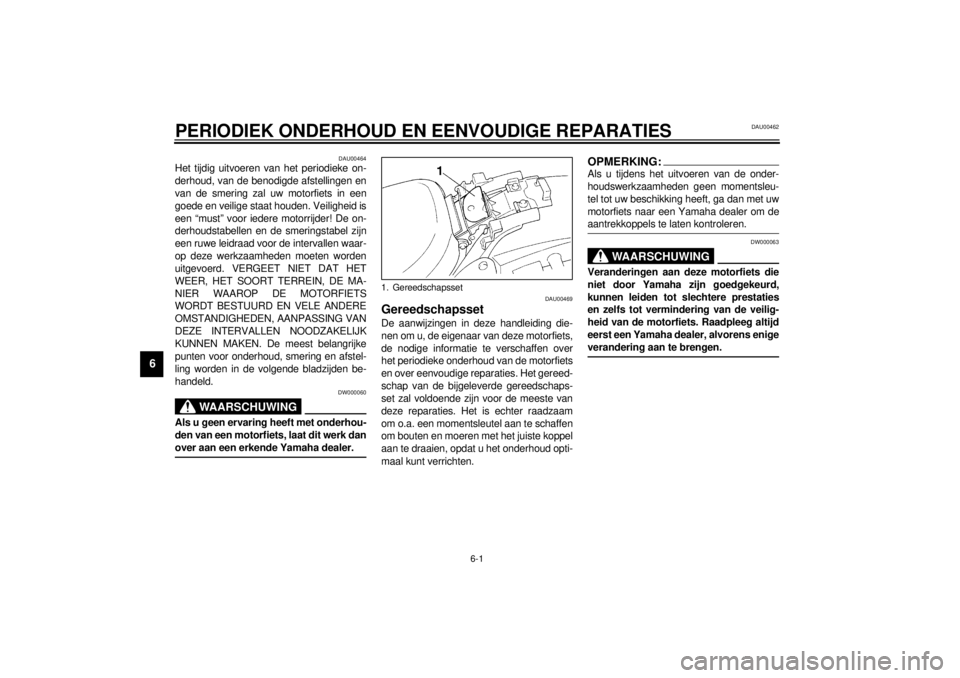

1. Gereedschapsset
D_3bt_Periodic.fm Page 1 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-2
6
DAU00473
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
CP-01DNr. ONDERDEEL KONTROLE EN ONDERHOUDSWERKZAAMHEDENEERSTE
MAAL
(na 1.000 km)IEDERE
6.000 km of
6 maanden
(al naar gelang
het eerst
bereikt wordt)
12.000 km of
12 maanden(al naar gelang
het eerst
bereikt wordt)
1
*Brandstofleiding• Brandstofslangen en vacuümslangen controleren op barsten of
andere schade.
• Vervangen indien nodig.ÖÖ
2 Bougies• Controleren.
• Reinigen, elektrodenafstand bijstellen, indien nodig vervangen.ÖÖÖ
3*Brandstoffilter• Controleren.
• Vervangen indien nodig.Ö
4*Kleppen• Klepspeling controleren.
• Bijstellen indien nodig.ÖÖÖ
5 Luchtfilter• Reinigen, indien nodig vervangen.ÖÖ
6*Accu• Elektrolytgehalte en soortelijk gewicht controleren.
• Corrigeren of opladen indien nodig.
• Zorgen dat de ontluchtingsslang goed loopt.ÖÖ
7 Koppeling• Controleren.
• Kabel bijstellen of vervangen. ÖÖÖ
8*Voorrem• Werking en vloeistofpeil controleren en zonodig lekkage opsporen.
(Zie OPMERKING op blz. 6-4.)
• Corrigeren naar vereist.
• Remvoeringen vervangen indien nodig.ÖÖÖ
9*Achterrem• Controleren.
• Stel de vrije slag van het rempedaal in en vervang indien nodig de
remschoenen.ÖÖÖ
10*Wielen• Controleren op balans, uitloop, spakenspanning en schade.
• Spaken spannen en herbalanceren, vervangen indien nodig.ÖÖ
D_3bt_Periodic.fm Page 2 Friday, July 2, 1999 11:54 AM
