YAMAHA XV535 2000 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-23
6
DAU02986
Smering van de zijstandaardSmeer de draaipunten en de raakvlakken
van de zijstandaard. Kontroleer de zijstan-
daard op een soepele beweging.
DW000113
WAARSCHUWING
@ Als de zijstandaard niet soepel beweegt,
raadpleeg dan een Yamaha dealer. @
DAU00790
Smering van de achterwiel-
ophangingSmeer de bewegende delen.
DAU02939
Inspektie van de voorvorkVisuele kontrole
DW000115
WAARSCHUWING
@ Ondersteun de motorfiets goed, zodat u
niet het risico loopt dat deze omvalt. @Kontroleer de binnenpoot op krassen en
eventuele andere beschadigingen en
kontroleer de voorvork op olielekkage.
Aanbevolen smeermiddel:
Motorolie
Aanbevolen smeermiddel:
Molybdeen-disulfide vet
D_3bt_Periodic.fm Page 23 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-24
6

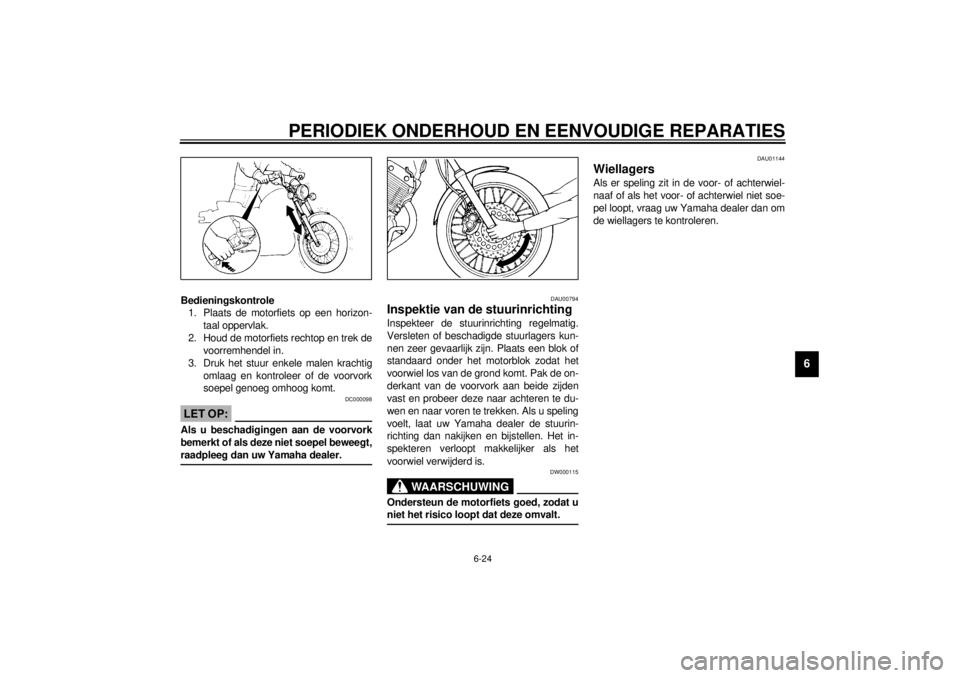

Bedieningskontrole
1. Plaats de motorfiets op een horizon-
taal oppervlak.
2. Houd de motorfiets rechtop en trek de
voorremhendel in.
3. Druk het stuur enkele malen krachtig
omlaag en kontroleer of de voorvork
soepel genoeg omhoog komt.
DC000098
LET OP:@ Als u beschadigingen aan de voorvork
bemerkt of als deze niet soepel beweegt,
raadpleeg dan uw Yamaha dealer. @
DAU00794
Inspektie van de stuurinrichtingInspekteer de stuurinrichting regelmatig.
Versleten of beschadigde stuurlagers kun-
nen zeer gevaarlijk zijn. Plaats een blok of
standaard onder het motorblok zodat het
voorwiel los van de grond komt. Pak de on-
derkant van de voorvork aan beide zijden
vast en probeer deze naar achteren te du-
wen en naar voren te trekken. Als u speling
voelt, laat uw Yamaha dealer de stuurin-
richting dan nakijken en bijstellen. Het in-
spekteren verloopt makkelijker als het
voorwiel verwijderd is.
DW000115
WAARSCHUWING
@ Ondersteun de motorfiets goed, zodat u
niet het risico loopt dat deze omvalt. @
DAU01144
WiellagersAls er speling zit in de voor- of achterwiel-
naaf of als het voor- of achterwiel niet soe-
pel loopt, vraag uw Yamaha dealer dan om
de wiellagers te kontroleren.
D_3bt_Periodic.fm Page 24 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-25
6
DAU00798
AccuKontroleer het nivo van de accu-elektroliet
en kontroleer of de accukabels stevig zijn
aangesloten. Als het nivo van de accu-elek-
troliet te laag is, voeg dan gedistilleerd wa-
ter bij. Als er extra accessoires op uw
motorfiets zijn gemonteerd, zal de accu
waarschijnlijk sneller leegraken, dus ver-
geet dan vooral niet om deze regelmatig op
te laden.
DC000099
LET OP:@ Als u de accu inspekteert, kontroleer
dan tevens of de ontluchtingsslang
goed geplaatst is. Als de ontluchtings-
slang tegen het frame aankomt of als er
vanuit de ontluchtingsslang accu-elek-
troliet of gas op het frame terechtkomt,
kan dit leiden tot beschadiging van de
motorfiets. @
DW000116
WAARSCHUWING
@ Accu-elektrolyet is een gevaarlijke en
giftige verbinding die zwavelzuur bevat
en brandwonden kan veroorzaken. Zorg
dat de elektrolyet nooit in aanraking
komt met uw huid, ogen of kleding.
REMEDIES BIJ AANRAKING:l
EXTERN: Spoel uw huid af met veel
stromend koud water.
l
INTERN: Drink grote hoeveelheden
melk of water. Gebruik vervolgens
een laxeermiddel, geklopt ei of
plantaardige olie. Bel onmiddellijk
een arts.
l
OGEN: Spoel 15 minuten lang met
stromend water en raadpleeg zo
snel mogelijk een arts.
Accu’s genereren explosieve gassen.
Houd de accu uit de buurt van open
vuur, vonken, sigaretten, enz. Als u de
accu binnen oplaadt of gebruikt, zorg
dan voor voldoende ventilatie. Draag al-
tijd een veiligheidsbril als u met accu’s
werkt. ZORG DAT KINDEREN NIET BIJ
DE ACCU KUNNEN KOMEN.
@
1. Accu
2. Door de accuhouder
3. Door het frame
4. Door de kabelgeleider
5. Door de motorbeugel
6. Accu-ontluchtingsslangD_3bt_Periodic.fm Page 25 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-26
6
Bijvullen van accuvloeistof
Op een slecht onderhouden accu zal zich
corrosie ontwikkelen en en bovendien zal
de accu snel ontladen raken. Kontroleer het
nivo van de accu-elektroliet minstens één-
maal per maand. Het nivo van de accu-
elektroliet dient tussen het bovenste en het
onderste merkteken te liggen. Gebruik voor
het bijvullen uitsluitend gedistilleerd water.
DC000100
LET OP:@ Normaal kraanwater bevat mineralen die
de accu zullen beschadigen. Gebruik
dus altijd uitsluitend gedistilleerd water. @
Opslag van de accul
Als de motorfiets een maand of langer
niet wordt gebruikt, verwijdert u de ac-
cu, laad hem volledig op en bewaar
hem dan in een koele donkere ruimte.
Laad de accu volledig op alvorens
deze weer te monteren.
l
Als de accu langer dan twee maanden
wordt opgeslagen, kontroleer het
soortelijk gewicht van de elektroliet
dan een keer in de maand. Als het
soortelijk gewicht onder de voorge-
schreven waarde komt, laad de accu
dan op.
l
Als u de accu weer op de motorfiets
plaatst, vergewis u er dan van dat de
aansluitingen juist en vast worden ge-
maakt. Zorg tevens dat de ontluch-
tingsslang goed wordt geplaatst en
kontroleer of deze niet beschadigd is.
1. Maximum-merkteken
2. Minimum-merkteken
D_3bt_Periodic.fm Page 26 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-27
6
DAU00818

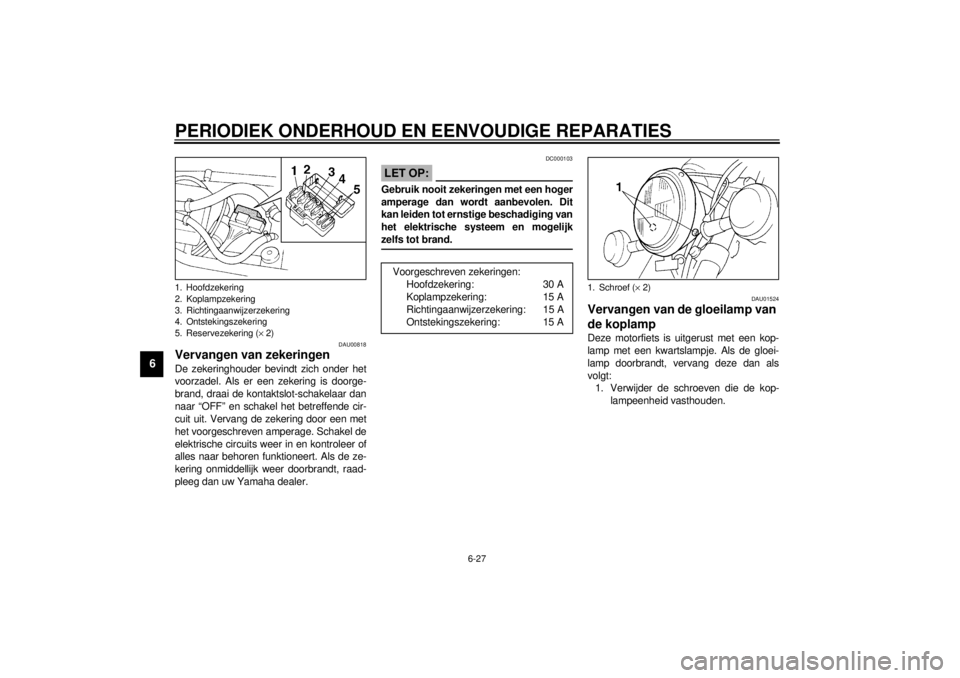

Vervangen van zekeringenDe zekeringhouder bevindt zich onder het
voorzadel. Als er een zekering is doorge-
brand, draai de kontaktslot-schakelaar dan
naar “OFF” en schakel het betreffende cir-
cuit uit. Vervang de zekering door een met
het voorgeschreven amperage. Schakel de
elektrische circuits weer in en kontroleer of
alles naar behoren funktioneert. Als de ze-
kering onmiddellijk weer doorbrandt, raad-
pleeg dan uw Yamaha dealer.
DC000103
LET OP:@ Gebruik nooit zekeringen met een hoger
amperage dan wordt aanbevolen. Dit
kan leiden tot ernstige beschadiging van
het elektrische systeem en mogelijk
zelfs tot brand. @
DAU01524
Vervangen van de gloeilamp van
de koplampDeze motorfiets is uitgerust met een kop-
lamp met een kwartslampje. Als de gloei-
lamp doorbrandt, vervang deze dan als
volgt:
1. Verwijder de schroeven die de kop-
lampeenheid vasthouden.
1. Hoofdzekering
2. Koplampzekering
3. Richtingaanwijzerzekering
4. Ontstekingszekering
5. Reservezekering (´ 2)
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Koplampzekering: 15 A
Richtingaanwijzerzekering: 15 A
Ontstekingszekering: 15 A
1. Schroef (´ 2)
D_3bt_Periodic.fm Page 27 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-28
6

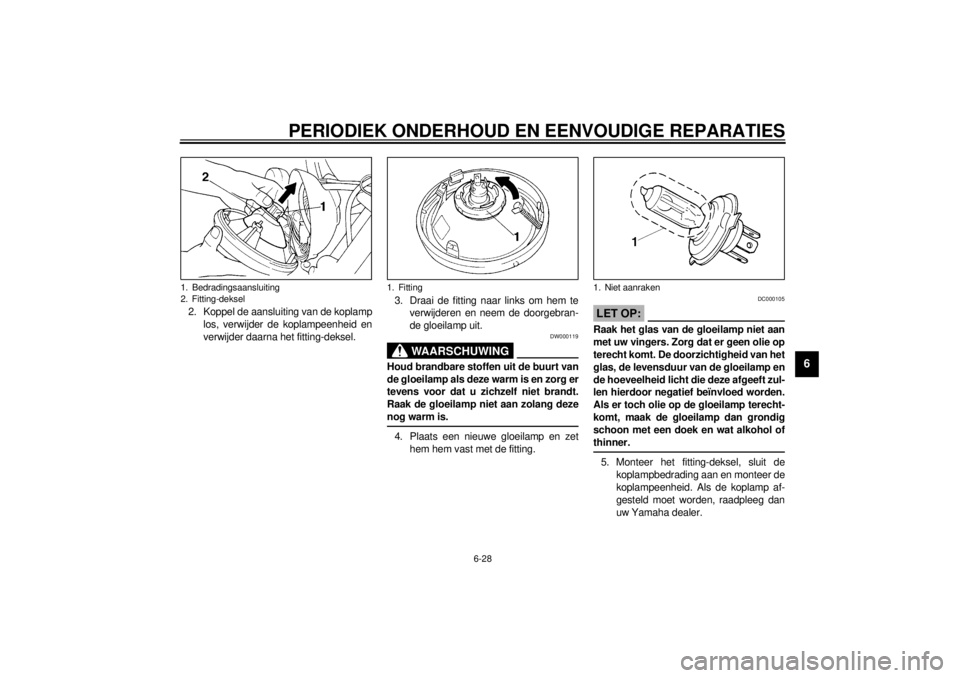

2. Koppel de aansluiting van de koplamp
los, verwijder de koplampeenheid en
verwijder daarna het fitting-deksel.3. Draai de fitting naar links om hem te
verwijderen en neem de doorgebran-
de gloeilamp uit.
DW000119
WAARSCHUWING
@ Houd brandbare stoffen uit de buurt van
de gloeilamp als deze warm is en zorg er
tevens voor dat u zichzelf niet brandt.
Raak de gloeilamp niet aan zolang deze
nog warm is. @4. Plaats een nieuwe gloeilamp en zet
hem hem vast met de fitting.
DC000105
LET OP:@ Raak het glas van de gloeilamp niet aan
met uw vingers. Zorg dat er geen olie op
terecht komt. De doorzichtigheid van het
glas, de levensduur van de gloeilamp en
de hoeveelheid licht die deze afgeeft zul-
len hierdoor negatief beïnvloed worden.
Als er toch olie op de gloeilamp terecht-
komt, maak de gloeilamp dan grondig
schoon met een doek en wat alkohol of
thinner. @5. Monteer het fitting-deksel, sluit de
koplampbedrading aan en monteer de
koplampeenheid. Als de koplamp af-
gesteld moet worden, raadpleeg dan
uw Yamaha dealer.
1. Bedradingsaansluiting
2. Fitting-deksel
1. Fitting
1. Niet aanraken
D_3bt_Periodic.fm Page 28 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-29
6
DAU00855

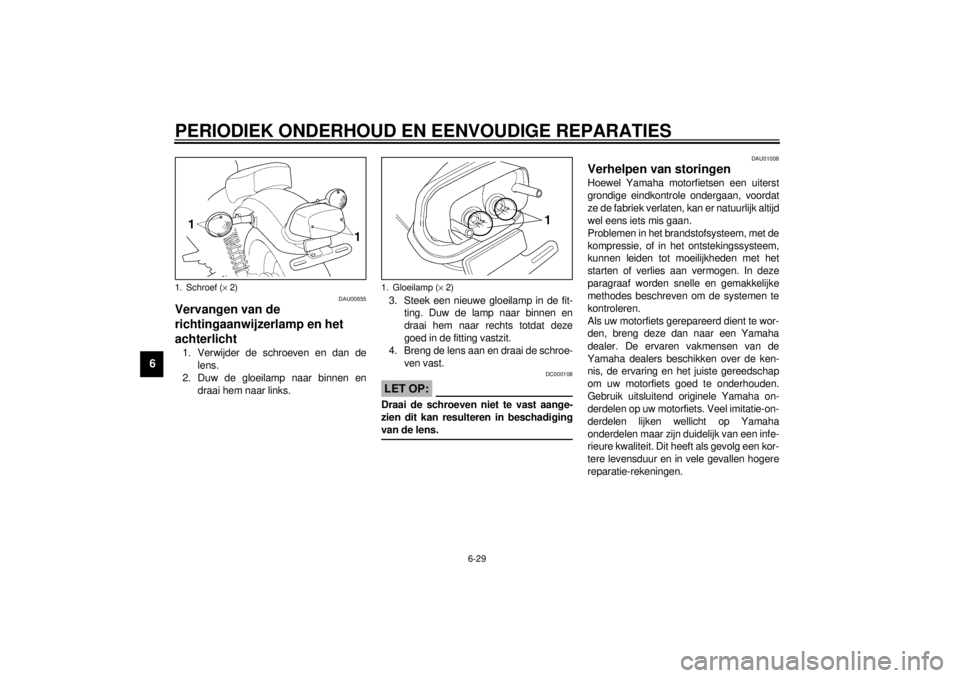

Vervangen van de
richtingaanwijzerlamp en het
achterlicht1. Verwijder de schroeven en dan de
lens.
2. Duw de gloeilamp naar binnen en
draai hem naar links.3. Steek een nieuwe gloeilamp in de fit-
ting. Duw de lamp naar binnen en
draai hem naar rechts totdat deze
goed in de fitting vastzit.
4. Breng de lens aan en draai de schroe-
ven vast.
DC000108
LET OP:@ Draai de schroeven niet te vast aange-
zien dit kan resulteren in beschadiging
van de lens. @
DAU01008
Verhelpen van storingenHoewel Yamaha motorfietsen een uiterst
grondige eindkontrole ondergaan, voordat
ze de fabriek verlaten, kan er natuurlijk altijd
wel eens iets mis gaan.
Problemen in het brandstofsysteem, met de
kompressie, of in het ontstekingssysteem,
kunnen leiden tot moeilijkheden met het
starten of verlies aan vermogen. In deze
paragraaf worden snelle en gemakkelijke
methodes beschreven om de systemen te
kontroleren.
Als uw motorfiets gerepareerd dient te wor-
den, breng deze dan naar een Yamaha
dealer. De ervaren vakmensen van de
Yamaha dealers beschikken over de ken-
nis, de ervaring en het juiste gereedschap
om uw motorfiets goed te onderhouden.
Gebruik uitsluitend originele Yamaha on-
derdelen op uw motorfiets. Veel imitatie-on-
derdelen lijken wellicht op Yamaha
onderdelen maar zijn duidelijk van een infe-
rieure kwaliteit. Dit heeft als gevolg een kor-
tere levensduur en in vele gevallen hogere
reparatie-rekeningen.
1. Schroef (´ 2)
1. Gloeilamp (´ 2)
D_3bt_Periodic.fm Page 29 Friday, July 2, 1999 11:54 AM

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-30
6
DAU01562

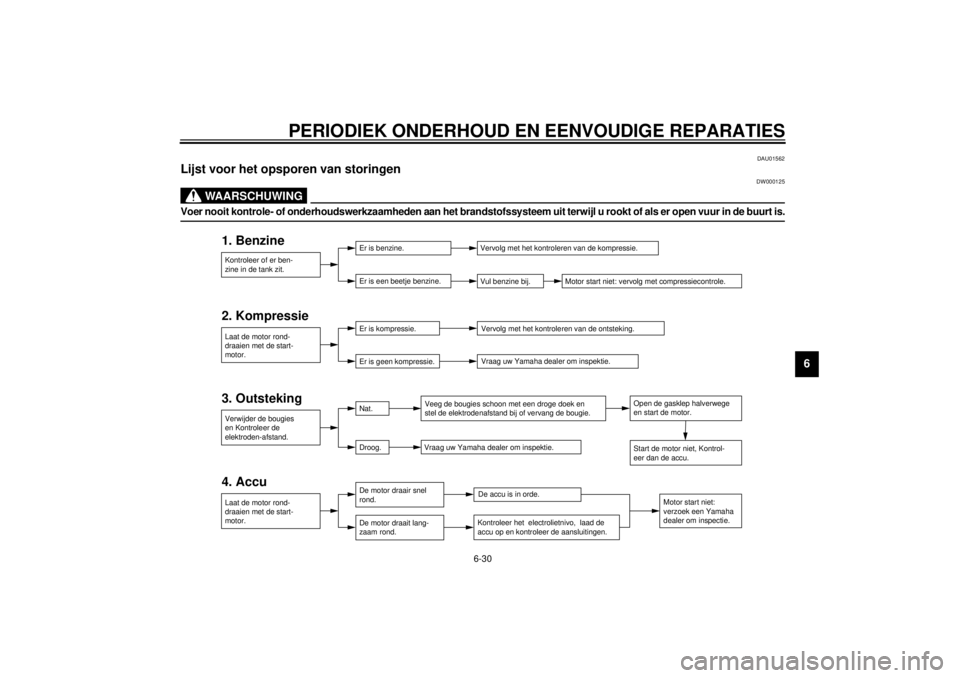

Lijst voor het opsporen van storingen
DW000125
WAARSCHUWING
@ Voer nooit kontrole- of onderhoudswerkzaamheden aan het brandstofssysteem uit terwijl u rookt of als er open vuur in de buurt is.@
2. Kompressie
3. Outsteking
4. Accu 1. BenzineKontroleer of er ben-
zine in de tank zit.Er is benzine.
Er is een beetje benzine.Vervolg met het kontroleren van de kompressie.
Vul benzine bij. Motor start niet: vervolg met compressiecontrole.
Laat de motor rond-
draaien met de start-
motor.Er is kompressie.
Er is geen kompressie.Vervolg met het kontroleren van de ontsteking.
Vraag uw Yamaha dealer om inspektie.
Verwijder de bougies
en Kontroleer de
elektroden-afstand.Nat.
Droog.Veeg de bougies schoon met een droge doek en
stel de elektrodenafstand bij of vervang de bougie.
Vraag uw Yamaha dealer om inspektie.Open de gasklep halverwege
en start de motor.
Start de motor niet, Kontrol-
eer dan de accu.
Laat de motor rond-
draaien met de start-
motor.De motor draair snel
rond.
De motor draait lang-
zaam rond.De accu is in orde.
Motor start niet:
verzoek een Yamaha
dealer om inspectie.
Kontroleer het electrolietnivo, laad de
accu op en kontroleer de aansluitingen.
D_3bt_Periodic.fm Page 30 Friday, July 2, 1999 11:54 AM
