MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU00833
Sostituzione della lampadina del
faroQuesta motocicletta è equipaggiata con un
faro con lampadina al quarzo. Se la lampa-
dina brucia, sostituirla come segue:
1. Togliere le viti del gruppo del faro.
2. Scollegare i connettori del faro, toglie-
re il gruppo del faro e quindi il coper-
chio del della lampadina.3. Girare il supporto della lampadina in
senso antiorario per rimuoverlo e to-
gliere la lampadina difettosa.
HW000119
AVVERTENZA
@ Tenere tutti i prodotti infiammabili e le
mani lontano dalla lampadina quando è
accesa: scotta. Non toccarle la lampadi-
na se non quando si è raffreddata. @4. Mettere una lampadina nuova e fissar-
la in posizione con il supporto della
lampadina.
1. Vite (´ 2)
1. Supporto della lampadina
1. Non toccare
H_5el_Periodic.fm Page 27 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
HC000105
ATTENZIONE:@ Evitare di toccare la parte in vetro della
lampadina. Tenerla protetta dall’olio, al-
trimenti saranno influenzati la traspa-
renza del vetro, la durata della
lampadina e il flusso luminoso. Se olio
entra in contatto con la lampadina, pulir-
lo con cura con uno straccio mumidito
con alcool o diluente per vernici. @5. Reinstallare il coperchio della lampa-
dina, i connettori del faro e il gruppo
del faro. Se è necessario, fare regola-
re il fascio luminoso, da un concessio-
nario Yamaha.
HAU00855
Sostituzione della lampadina
della freccia e del fanalino di
coda1. Rimuovere le viti e la lente.
2. Premere la lampadina in dentro e gi-
rarla in senso antiorario.
3. Inserire una nuova lampadina nell’at-
tacco. Premere la lampadina in dentro
e girarla in senso orario fino a che si
innesta nell’attacco.
4. Installare la lente e le viti.
HC000108
ATTENZIONE:@ Non serrare eccessivamente queste viti
perché la lente potrebbe rompersi. @1. Vite (´ 2)
1. Vite (´ 2)
H_5el_Periodic.fm Page 28 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU01008
Individuazione guastiSebbene tutte le moto Yamaha subiscano
un rigoroso controllo prima della spedizione
dalla fabbrica, possono succedere dei gua-
sti durante il loro funzionamento.
Un problema nei sistemi di alimentazione,
di compressione o di accensione, può pro-
vocare delle difficoltà di messa in moto, o
una perdita di potenza. La tabella d’indivi-
duazione guasti descrive una veloce e faci-
le procedura per una verifica a questi
sistemi.
Se la vostra moto richiede una riparazione,
portatela da un Concessionario Yamaha,
che possiede l’attrezzatura e l’esperienza
necessarie ad effettuare questa riparazio-
ne. Per le sostituzioni, usate solo pezzi ori-
ginali Yamaha. Diffidate dalle imitazioni che
possono sembrare uguali ma che sono in-
feriori nella qualità e nella precisione. Per-
ciò avranno durata breve e risulteranno più
costose.H_5el_Periodic.fm Page 29 Friday, July 2, 1999 11:11 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HAU01297

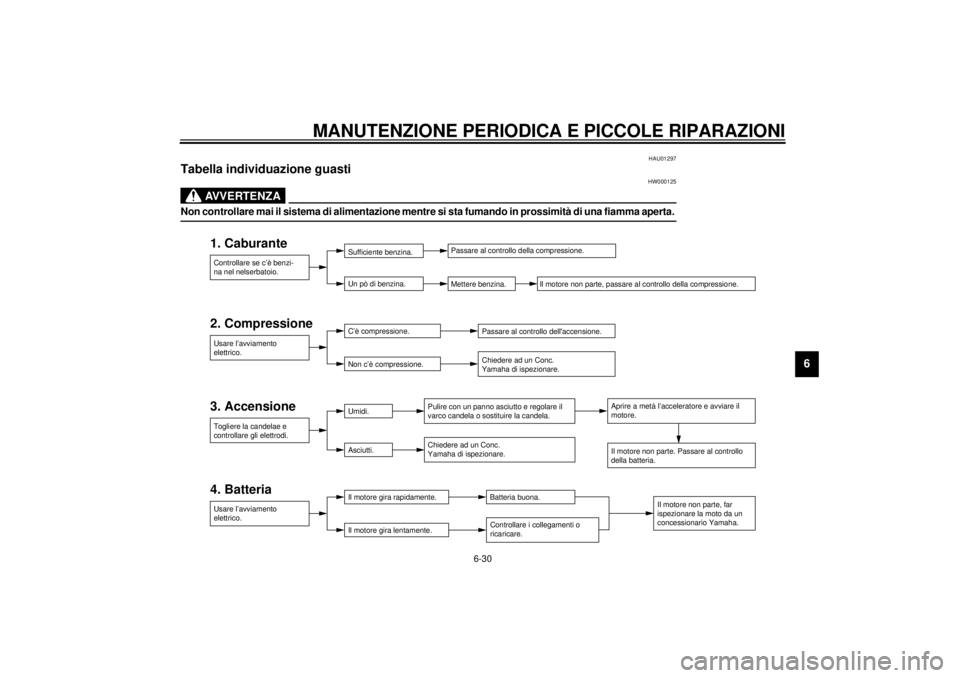

Tabella individuazione guasti
HW000125
AVVERTENZA
@ Non controllare mai il sistema di alimentazione mentre si sta fumando in prossimità di una fiamma aperta. @
2. Compressione
3. Accensione
4. Batteria 1. CaburanteControllare se c’è benzi-
na nel nelserbatoio.Sufficiente benzina.
Un pò di benzina.Passare al controllo della compressione.
Mettere benzina.
Usare l’avviamento
elettrico.C’è compressione.
Non c’è compressione.Passare al controllo dell'accensione.
Chiedere ad un Conc.
Yamaha di ispezionare.
Togliere la candelae e
controllare gli elettrodi.Umidi.
Asciutti.Pulire con un panno asciutto e regolare il
varco candela o sostituire la candela.
Chiedere ad un Conc.
Yamaha di ispezionare.Aprire a metà l’acceleratore e avviare il
motore.
Il motore non parte. Passare al controllo
della batteria.
Usare l’avviamento
elettrico.Il motore gira rapidamente.
Il motore gira lentamente.Batteria buona.
Controllare i collegamenti o
ricaricare.
Il motore non parte, passare al controllo della compressione.
Il motore non parte, far
ispezionare la moto da un
concessionario Yamaha.
H_5el_Periodic.fm Page 30 Friday, July 2, 1999 11:11 AM

H_5el_Periodic.fm Page 31 Friday, July 2, 1999 11:11 AM

7

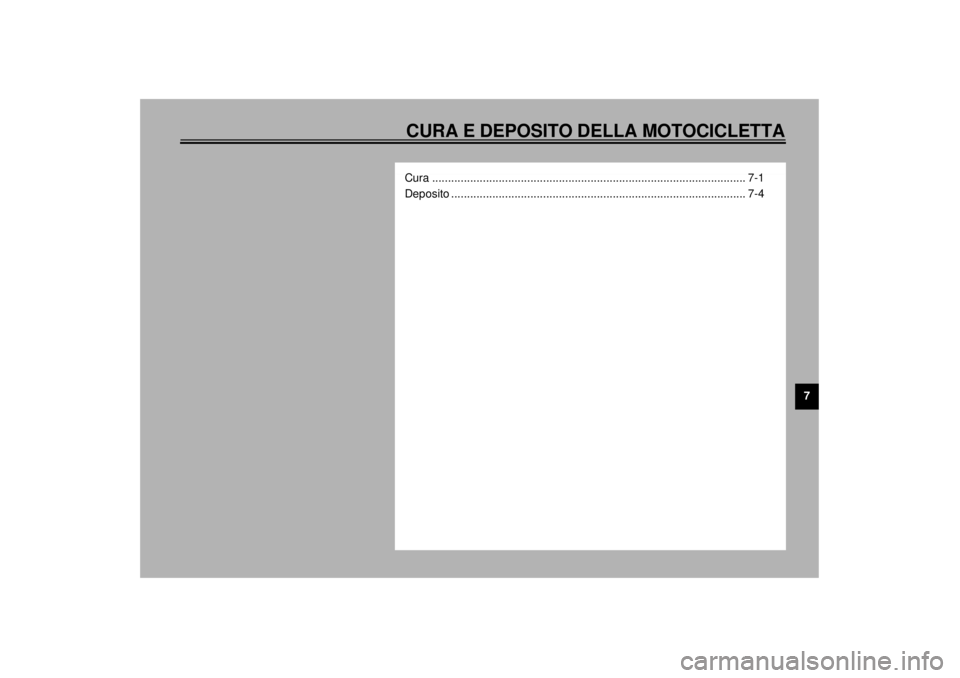

CURA E DEPOSITO DELLA MOTOCICLETTACura ................................................................................................... 7-1
Deposito ............................................................................................. 7-4
H_5el_CleaningTOC.fm Page 1 Friday, July 2, 1999 11:13 AM

7-1
7
HAU01521
7-CURA E DEPOSITO DELLA MOTOCICLETTACuraL’esposizione della sua tecnologia rende
una motocicletta affascinante ma allo stes-
so tempo vulnerabile. Anche se i compo-
nenti impiegati sono di alta qualità, non tutti
sono resistenti alla ruggine. Anche se un
tubo di scappamento arrugginito può non
essere notato in un’automobile, fa sicura-
mente un brutto effetto su una motocicletta.
Una cura frequente e corretta, però, con-
serva il buon aspetto della moto, ne prolun-
ga la vita utile e mantiene le prestazioni.
Inoltre la garanzia stabilisce che il mezzo
deve essere tenuto con cura. Per tutti que-
sti motivi, consigliamo di seguire le seguenti
precauzioni per la pulizia e il deposito.Prima di pulire
1. Coprire le bocche della marmitta con
buste di plastica.
2. Assicurarsi che tutti i tappi e coperchi
e tutti gli accoppiatori elettrici e con-
nettori, inclusi i cappucci delle cande-
le, siano installati saldamente.
3. Rimuovere sporco resistente, come
olio bruciato sul carter, con un agente
sgrassante e una spazzola, ma non
applicare mai tali prodotti a sigilli,
guarnizioni e assali delle ruote. Ri-
sciacquare sempre via lo sporco e lo
sgrassante con acqua.Pulizia
Dopo l’uso normale
Rimuovere lo sporco con acqua calda, un
detergente neutro e una spugna morbida
pulita, quindi risciacquare con acqua pulita
abbondante. Usare uno spazzolino da denti
o da bottiglie per i punti difficili da raggiun-
gere. Sporco resistente e insetti spiaccicati
possono essere rimossi più facilmente se si
lascia un panno bagnato sull’area in que-
stione per qualche minuto prima di pulire.
H_5el_Cleaning.fm Page 1 Friday, July 2, 1999 11:13 AM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-2
7
HCA00010
ATTENZIONE:@ l
Evitare di usare pulitori per ruote a
forte acidità, particolarmente sulle
ruote con raggi. Se si usano tali
prodotti per sporco resistente, non
lasciarli applicati per un tempo più
lungo di quello specificato, risciac-
quare bene con acqua e quindi
asciugare immediatamente l’area e
applicare uno spray di protezione
dalla corrosione.
l
Una pulizia impropria può danneg-
giare parabrezza, carenature, pan-
nelli e altre parti in plastica. Usare
solo un panno morbido pulito o una
spugna con detergente delicato e
acqua per pulire la plastica.
l
Non usare alcun prodotto chimico
forte sulle parti in plastica. Assicu-
rarsi di evitare di usare panni o spu-
gne che sono stati in contatto con
prodotti di pulizia forti o abrasivi,
solventi o acquaragia, carburante
(benzina), prodotti per la rimozione
o la protezione dalla ruggine, fluido
per freni, antigelo o elettrolito.
l
Non usare lavaggi ad alta pressione
o pulizia a getto di vapore perché
possono causare la penetrazione di
acqua e deterioramento delle se-
guenti aree: sigilli (dei cuscinetti
ruote, cuscinetti forcellone, forcelle
e freni), componenti elettriche (ac-
coppiatori, connettori, strumenti,
interruttori e luci), tubi e aperture di
sfiato.
l
Per motociclette dotate di parabrez-
za: Non usare prodotti di pulizia for-
ti o spugne ruvide perché possono
causare opacità e graffi. Alcuni pro-
dotti di pulizia per plastica possono
lasciare graffi sul parabrezza. Col-
laudare il prodotto su una piccola
area nascosta del parabrezza per
verificare che non rimangano graffi.
Se il parabrezza è graffiato, usare
un composto di lucidatura plastica
di buona qualità dopo il lavaggio.
@Dopo la guida sotto la pioggia, vicino almare o su strade cosparse di salePoiché il salmastro del mare e il sale sparso
sulle strade in inverno sono estremamente
corrosivi in combinazione con l’acqua, ese-
guire i seguenti punti dopo ciascuna guida
sotto la pioggia, vicino al mare o su strade
cosparse di sale. (Il sale applicato in inver-
no può rimanere ancora sulle strade fino
alla primavera.)
H_5el_Cleaning.fm Page 2 Friday, July 2, 1999 11:13 AM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-3
7
1. Pulire la motocicletta con acqua fred-
da e sapone dopo che il motore si è
raffreddato.
HCA00012
ATTENZIONE:@ Non usare acqua calda perché aumenta
l’azione corrosiva del sale. @2. Assicurarsi di applicare uno spray di
protezione dalla corrosione su tutte le
superfici metalliche (anche quelle cro-
mate o placcate in nichel) per preveni-
re la corrosione.Dopo la pulizia
1. Asciugare la motocicletta con un pan-
no di camoscio o un panno assorben-
te.
2. Usare un lucido per cromo per lucida-
re le parti in cromo, alluminio e acciaio
inossidabile, incluso il sistema di scap-
pamento. (Anche le scoloriture di origi-
ne termica dei sistemi di scappamento
in acciaio inossidabile possono essere
rimosse con la lucidatura.)
3. Per prevenire la corrosione, si consi-
glia di applicare uno spray di protezio-
ne dalla corrosione su tutte le superfici
metalliche (anche quelle cromate o
placcate in nichel).
4. Usare olio spray come pulitore univer-
sale per rimuovere eventuale sporco
rimanente.
5. Ritoccare con vernici i piccoli graffi
causati da pietre, ecc.
6. Applicare cera a tutte le parti vernicia-
te.
7. Lasciare che la motocicletta si asciu-
ghi completamente prima di riporla o
coprirla.
HWA00001
AVVERTENZA
@ Assicurarsi che non siano presenti olio
o cera sui freni e sui pneumatici. Se ne-
cessario, pulire i dischi e le guarnizioni
dei freni con un normale pulitore per di-
schi freni o acetone e lavare i pneumati-
ci con acqua tiepida e sapone delicato.
Quindi collaudare con attenzione le pre-
stazioni di frenata e la tenuta in curva
della motocicletta. @
HCA00013
ATTENZIONE:@ l
Applicare olio spray e cera in mo-
derazione e rimuovere ogni ecces-
so.
l
Non applicare mai olio o cera alla
parti in gomma o plastica, ma trat-
tarle con un prodotto appropriato.
l
Evitare di usare prodotti di pulizia
abrasivi perché grattano via la ver-
nice.
@NOTA:@ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. @
H_5el_Cleaning.fm Page 3 Friday, July 2, 1999 11:13 AM

CURA E DEPOSITO DELLA MOTOCICLETTA
7-4
7
DepositoPeriodi brevi
Riporre sempre la motocicletta in un luogo
fresco e asciutto e se necessario protegger-
la dalla polvere con una copertura porosa.
HCA00014
ATTENZIONE:@ l
Se si ripone la motocicletta in una
stanza poco ventilata o la si copre
con un telo di plastica mentre è an-
cora umida, acqua e umidità posso-
no penetrare e causare la
formazione di ruggine.
l
Per evitare corrosione, evitare can-
tine umide, stalle (per la presenza
di ammoniaca) e aree in cui sono
conservati prodotti chimici forti.
@
Periodi lunghi
Prima di riporre la motocicletta per qualche
mese:
1. Seguire tutte le istruzioni nella sezione
“Cura” di questo capitolo.
2. Svuotare le camere galleggiante del
carburatore allentando i bulloni di
spurgo: questo evita la formazione di
depositi di carburante. Versare il car-
burante spurgato nel serbatoio carbu-
rante.
3. Per motociclette dotate di rubinetto
carburante con posizione “OFF”: Re-
golare il rubinetto carburante su
“OFF”.
4. Riempire il serbatoio carburante e ag-
giungere stabilizzatore carburante (se
reperibile) per evitare che il serbatoio
carburante arrugginisca e che il carbu-
rante vada a male.
5. Eseguire i seguenti punti per proteg-
gere i cilindri, gli anelli pistone, ecc.
dalla corrosione.
a. Rimuovere i cappucci candela e le
candele.
b. Versare un cucchiaino di olio motore
in ciascuna cavità candela.c. Applicare i cappucci candela alle can-
dele e collocare le candele sul cilindro
in modo che gli elettrodi siano collegati
a massa. (Questo limita le scintille du-
rante il punto successivo.)
d. Far girare il motore più volte con lo
starter. (Questo copre di olio le pareti
del cilindro.)
e. Rimuovere i cappucci candela dalle
candele, installare le candele e quindi
applicare i cappucci candela.
HWA00003
AVVERTENZA
@ Quando si fa girare il motore assicurarsi
di collegare a massa gli elettrodi delle
candele per evitare danni o lesioni dovu-
ti a scintille. @6. Lubrificare tutti i cavi di controllo e i
punti di perno di tutte le leve e pedali
nonché del cavalletto laterale/cavallet-
to centrale.
H_5el_Cleaning.fm Page 4 Friday, July 2, 1999 11:13 AM
