YAMAHA XVS1100A 2000 Instructieboekje (in Dutch)

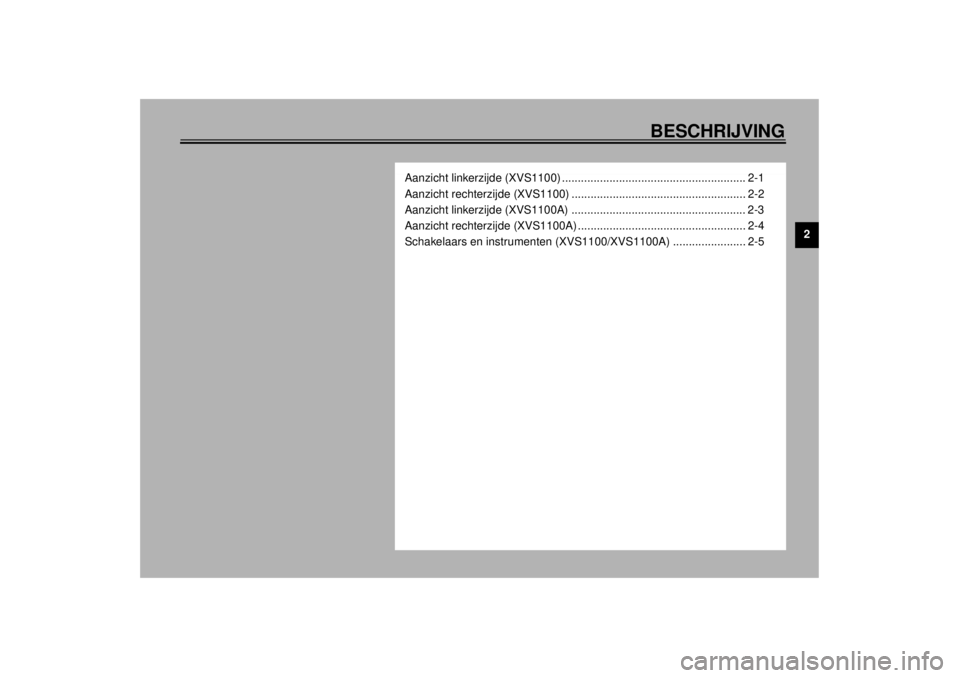

BESCHRIJVING
2
Aanzicht linkerzijde (XVS1100) .......................................................... 2-1
Aanzicht rechterzijde (XVS1100) ....................................................... 2-2
Aanzicht linkerzijde (XVS1100A) ....................................................... 2-3
Aanzicht rechterzijde (XVS1100A) ..................................................... 2-4
Schakelaars en instrumenten (XVS1100/XVS1100A) ....................... 2-5
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

2-1
2
DAU00026
2-BESCHRIJVINGAanzicht linkerzijde (XVS1100)1. Schakelpedaal (blz. 3-6)
2. Brandstofkraan (blz. 3-9)
3. Stelring voor veervoorspanning (schokdemper) (blz. 3-15)
4. Helmbevestiging (blz. 3-13)
5. Opbergcompartiment (blz. 3-14)
6. Boordgereedschapsset (blz. 6-1)
7. Zekeringen (blz. 6-27)
8. Kijkglas olieniveau (blz. 6-7)
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

BESCHRIJVING
2-2
2
Aanzicht rechterzijde (XVS1100)9. Oliefilterelement (blz. 6-7)
10. Accu (blz. 6-26)
11. Hoofdzekering (blz. 6-27)
12. Contactslot/stuurslot (blz. 3-1)
13. Luchtfilter (blz. 6-11)
14. Rempedaal (blz. 3-7)
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

BESCHRIJVING
2-3
2
Aanzicht linkerzijde (XVS1100A)1. Schakelpedaal (blz. 3-6)
2. Brandstofkraan (blz. 3-9)
3. Stelring voor veervoorspanning (schokdemper) (blz. 3-15)
4. Helmbevestiging (blz. 3-13)
5. Opbergcompartiment (blz. 3-14)
6. Boordgereedschapsset (blz. 6-1)
7. Zekeringen (blz. 6-27)
8. Kijkglas olieniveau (blz. 6-7)
D_5KS.book Page 3 Monday, August 21, 2000 11:41 AM

BESCHRIJVING
2-4
2
Aanzicht rechterzijde (XVS1100A)9. Oliefilterelement (blz. 6-7)
10. Accu (blz. 6-26)
11. Hoofdzekering (blz. 6-27)
12. Contactslot/stuurslot (blz. 3-1)
13. Luchtfilter (blz. 6-11)
14. Rempedaal (blz. 3-7)
D_5KS.book Page 4 Monday, August 21, 2000 11:41 AM

BESCHRIJVING
2-5
2
Schakelaars en instrumenten (XVS1100/XVS1100A)1. Koppelingshendel (blz. 3-5)
2. Schakelaargroep linkerstuurgreep (blz. 3-4)
3. Chokehendel “ ” (blz. 3-10)
4. Snelheidsmeterunit (blz. 3-3)
5. Brandstoftankdop (blz. 3-8)
6. Schakelaargroep rechterstuurgreep (blz. 3-5)
7. Gasgreep (blz. 6-13)
8. Remhendel (blz. 3-6)
D_5KS.book Page 5 Monday, August 21, 2000 11:41 AM

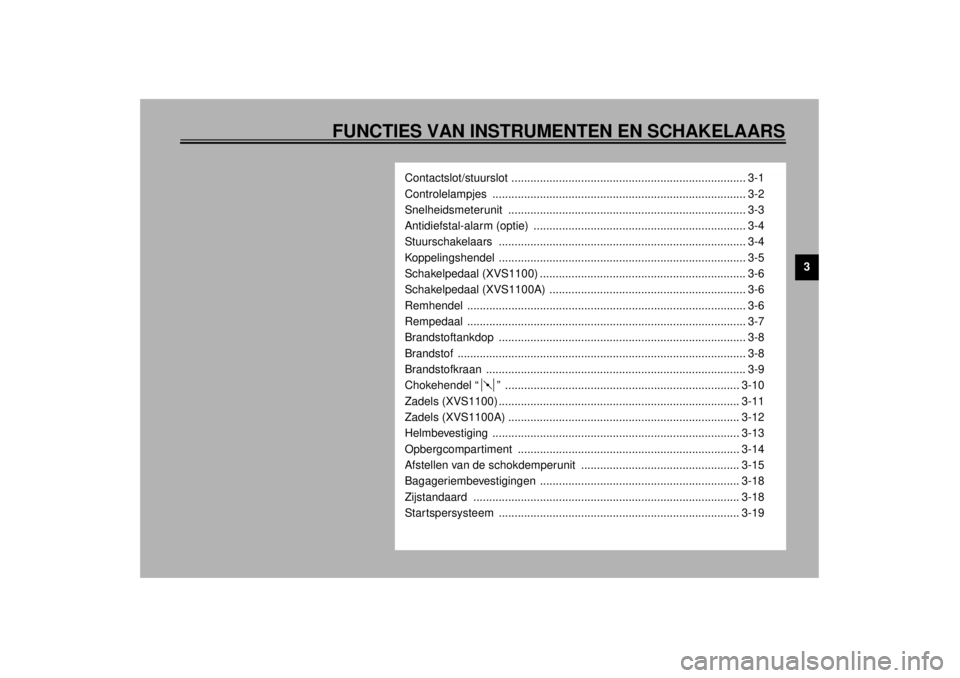

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3
Contactslot/stuurslot .......................................................................... 3-1
Controlelampjes ................................................................................ 3-2
Snelheidsmeterunit ........................................................................... 3-3
Antidiefstal-alarm (optie) ................................................................... 3-4
Stuurschakelaars .............................................................................. 3-4
Koppelingshendel .............................................................................. 3-5
Schakelpedaal (XVS1100) ................................................................. 3-6
Schakelpedaal (XVS1100A) .............................................................. 3-6
Remhendel ........................................................................................ 3-6
Rempedaal ........................................................................................ 3-7
Brandstoftankdop .............................................................................. 3-8
Brandstof ........................................................................................... 3-8
Brandstofkraan .................................................................................. 3-9
Chokehendel “ ” .......................................................................... 3-10
Zadels (XVS1100) ............................................................................ 3-11
Zadels (XVS1100A) ......................................................................... 3-12
Helmbevestiging .............................................................................. 3-13
Opbergcompartiment ...................................................................... 3-14
Afstellen van de schokdemperunit .................................................. 3-15
Bagageriembevestigingen ............................................................... 3-18
Zijstandaard .................................................................................... 3-18
Startspersysteem ............................................................................ 3-19
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
DAU00029

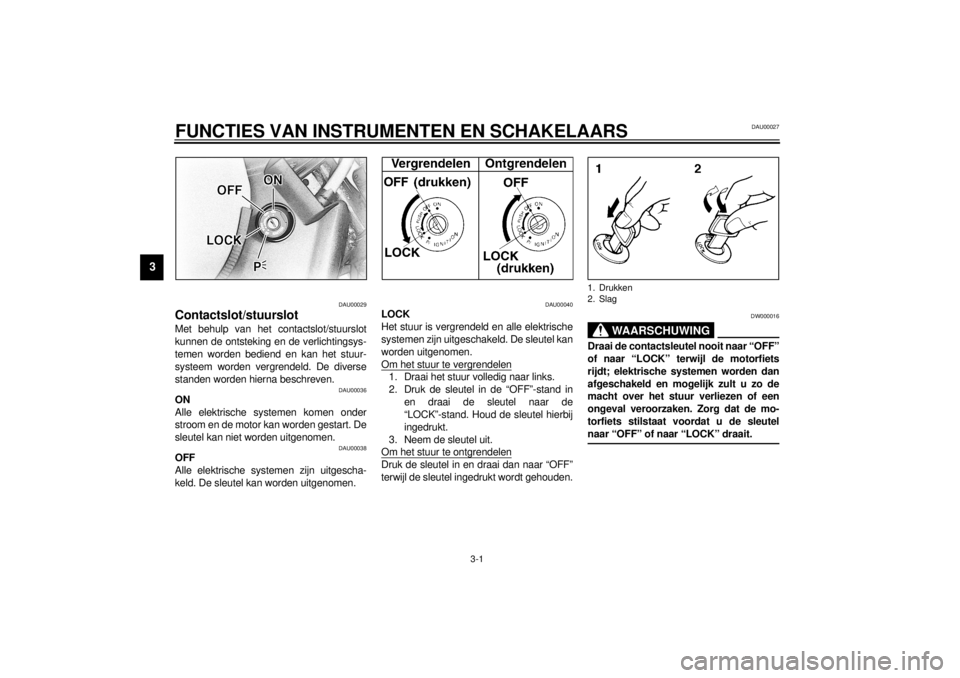

Contactslot/stuurslot Met behulp van het contactslot/stuurslot
kunnen de ontsteking en de verlichtingsys-
temen worden bediend en kan het stuur-
systeem worden vergrendeld. De diverse
standen worden hierna beschreven.
DAU00036
ON
Alle elektrische systemen komen onder
stroom en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur volledig naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai de sleutel naar de
“LOCK”-stand. Houd de sleutel hierbij
ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai dan naar “OFF”
terwijl de sleutel ingedrukt wordt gehouden.
DW000016
WAARSCHUWING
@ Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de motorfiets
rijdt; elektrische systemen worden dan
afgeschakeld en mogelijk zult u zo de
macht over het stuur verliezen of een
ongeval veroorzaken. Zorg dat de mo-
torfiets stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait. @1. Drukken
2. Slag
D_5KS.book Page 1 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-2
3
DAU01590
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden, maar alle ove-
rige elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
DCA00043
LET OP:@ Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken. @
DAU00056
Controlelampjes
DAU03201
Waarschuwingslampje “ ” voor olie-
niveau
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “ ” en
draai de sleutel naar “ON”.
2. Schakel de versnellingsbak in de vrij-
stand of trek de koppelingshendel
aan.3. Druk op de startknop. Als het waar-
schuwingslampje niet gaat branden
terwijl de startknop wordt ingedrukt,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING:@ Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing. @
DAU00061
Controlelampje “ ” voor vrijstand
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU00057
Controlelampje “ ” richtingaanwij-
zers
Dit controlelampje knippert terwijl de scha-
kelaar voor richtingaanwijzers naar de lin-
ker- of rechterstand is gedrukt.

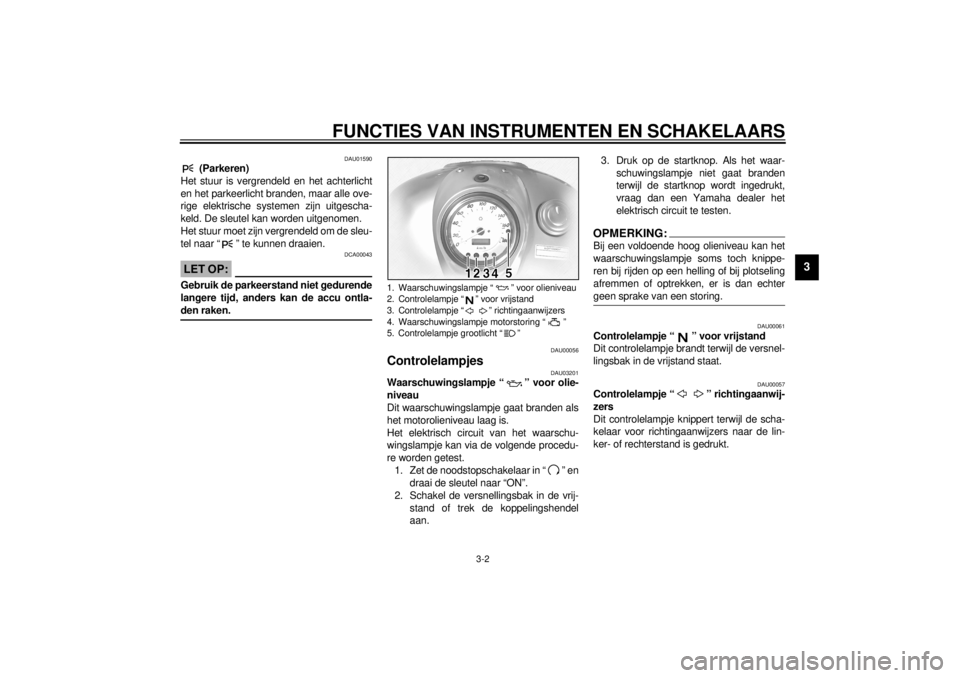

1. Waarschuwingslampje “ ” voor olieniveau
2. Controlelampje “ ” voor vrijstand
3. Controlelampje “ ” richtingaanwijzers
4. Waarschuwingslampje motorstoring “ ”
5. Controlelampje grootlicht “ ”
D_5KS.book Page 2 Monday, August 21, 2000 11:41 AM

FUNCTIES VAN INSTRUMENTEN EN SCHAKELAARS
3-3
3
DAU03192
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval de Yamaha dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit van het waarschu-
wingslampje kan via de volgende procedu-
re worden getest.
1. Zet de noodstopschakelaar in “ ”.
2. Draai de sleutel naar “ON”. Als het
waarschuwingslampje niet gaat bran-
den, vraag dan een Yamaha dealer
het elektrisch circuit te testen.
DAU00063
Controlelampje grootlicht “ ”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU03193

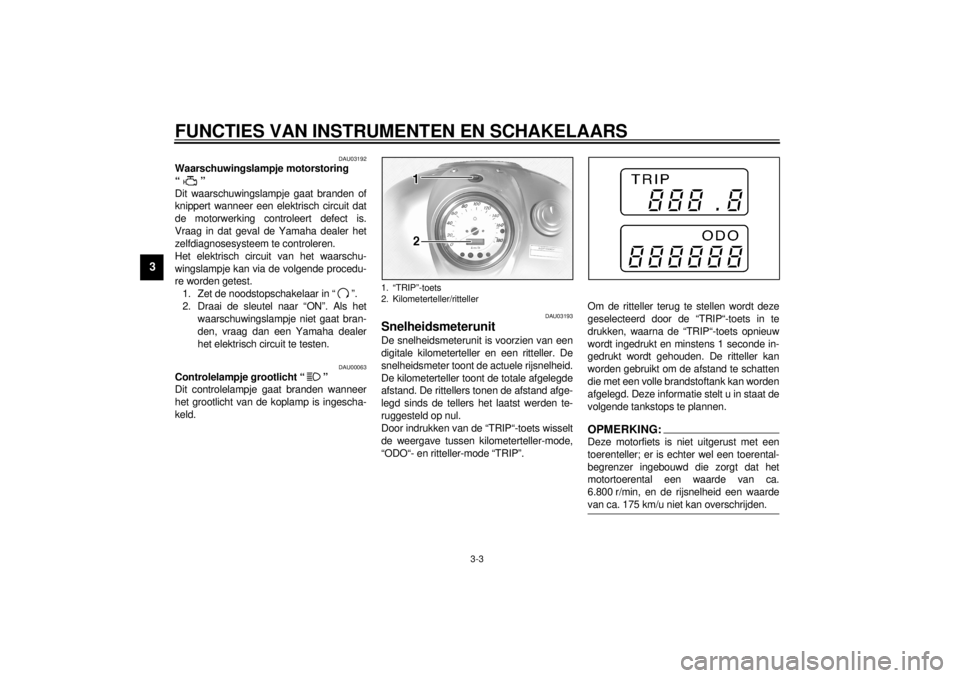

Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
digitale kilometerteller en een ritteller. De
snelheidsmeter toont de actuele rijsnelheid.
De kilometerteller toont de totale afgelegde
afstand. De rittellers tonen de afstand afge-
legd sinds de tellers het laatst werden te-
ruggesteld op nul.
Door indrukken van de “TRIP“-toets wisselt
de weergave tussen kilometerteller-mode,
“ODO“- en ritteller-mode “TRIP”.Om de ritteller terug te stellen wordt deze
geselecteerd door de “TRIP“-toets in te
drukken, waarna de “TRIP“-toets opnieuw
wordt ingedrukt en minstens 1 seconde in-
gedrukt wordt gehouden. De ritteller kan
worden gebruikt om de afstand te schatten
die met een volle brandstoftank kan worden
afgelegd. Deze informatie stelt u in staat de
volgende tankstops te plannen.
OPMERKING:@ Deze motorfiets is niet uitgerust met een
toerenteller; er is echter wel een toerental-
begrenzer ingebouwd die zorgt dat het
motortoerental een waarde van ca.
6.800 r/min, en de rijsnelheid een waarde
van ca. 175 km/u niet kan overschrijden. @
1. “TRIP”-toets
2. Kilometerteller/ritteller
D_5KS.book Page 3 Monday, August 21, 2000 11:41 AM
