YAMAHA XVS1100A 2000 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
8
Quantidade
Sem substituição do
elemento do filtro de óleo 3,0 L
Com substituição do
elemento do filtro de óleo 3,1 L
Quantidade total
(motor seco)3,6 L
Óleo da engrenagem final
Tipo Óleo de engrenagem hipoidal
SAE80API “GL-4”
Quantidade 0,2 L
Filtro de arElemento de tipo seco
Combustível
Tipo Gasolina normal sem chumbos
Capacidade do depósito 17 L
Volume da reserva 4,5 L
Carburador
Fabricante MIKUNI
Modelo ´ quantidade BSR37 ´ 2
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não contenham
modificadores antifricção. Óleos de motor para automóveis
de passageiros (frequentemente com o rótulo
“ENERGY CONSERVINGI
II II
II I”) contêm aditivos antifricção que
irão causar o deslizamento da embraiagem e/ou da embraia-
gem do motor de arranque, resultando em redução da vida
útil do componente e desempenho insatisfatório do motor.
Vela de ignição
Fabricante/modelo NGK / BPR7ES ou
DENSO / W22EPR-U
Folga 0,7–0,8 mm
Tipo de embraiagemHúmida, multi-disco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,660
Sistema secundário de redu-
ção Transmissão de veio
Relação secundária de
redução 2,875
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Com o pé esquerdo
Relação das velocidades
1.ª 2,353
2.ª 1,667
3.ª 1,286
4.ª 1,032
5.ª 0,853
Quadro
Tipo de guadro Duplo berço
Ângulo de avanço 33°
P_5KS.book Page 2 Monday, August 21, 2000 1:00 PM

ESPECIFICAÇÕES
8-3
8
Cauda
XVS1100 136 mm
XVS1100A 132 mm
Pneus
XVS1100
À frente
Tipo Tubo
Dimensão 110/90-18 61S
Fabricante/modelo Bridgestone / EXEDRA L309
Dunlop / K555F
A trás
Tipo Tubo
Dimensão 170/80-15M/C 77S
Fabricante/modelo Bridgestone / EXEDRA G546
Dunlop / K555
Carga máxima* 200 kg (somente para D, A, SF)
201 kg (excepto para D, A, SF)
Pressão de ar do pneu
(medida em pneus frios)
Até 90 kg*
À frente 200 kPa (2,00 kg/cm
2, 2,00 bar)
A trás 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–carga máxima*
À frente 225 kPa (2,25 kg/cm2, 2,25 bar)
A trás 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total condutor, passageiro, carga e acessóriosXVS1100A
À frente
Tipo Tubo
Dimensão 130/90-16 67S
Fabricante/modelo Dunlop / D404F
A trás
Tipo Tubo
Dimensão 170/80-15M/C 77S
Fabricante/modelo Dunlop / D404G
Carga máxima* 200 kg
Pressão de ar do pneu
(medida em pneus frios)
Até 90 kg*
À frente 225 kPa (2,25 kg/cm
2, 2,25 bar)
A trás 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–carga máxima*
À frente 225 kPa (2,25 kg/cm2, 2,25 bar)
A trás 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total condutor, passageiro, carga e acessórios
P_5KS.book Page 3 Monday, August 21, 2000 1:00 PM

ESPECIFICAÇÕES
8-4
8
Rodas
XVS1100
À frente
Tipo Raio
Dimensão 18 ´ 2,15
A trás
Tipo Raio
Dimensão 15M/C ´ MT4,50
XVS1100A
À frente
Tipo Raio
Dimensão 16 ´ 3,00
A trás
Tipo Raio
Dimensão 15M/C ´ MT4,50
Travão
À frente
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
A trás
Tipo Travão de disco simples
Operação Com o pé direito
Fluido DOT 4Suspensão
À frente Forquilha telescópica
A trás Braço oscilante (suspensão em
cadeia)
Mola/amortecedor choques
À frente Mola helicoidal / amor tecedor a
óleo
A trás Mola helicoidal / amor tecedor
de óleo-gás, precarga de mol
ajustavel
Curso da roda
À frente 140 mm
A trás 113 mm
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 350 W 5.000 rpm
Bateria
Modelo GT14B-4
Voltagem,
copacidade 12 V, 12 Ah
Tipo de farolLâmpada de quartzo
(halogénea)
P_5KS.book Page 4 Monday, August 21, 2000 1:00 PM

ESPECIFICAÇÕES
8-5
8
Voltagem, wattagem ´ quantidade das lâmpadas
Farol 12 V, 60/55 W ´ 1
Luz auxiliar 12 V, 4 W ´ 1
Farolim/travão de trás 12 V, 5/21 W ´ 1
Sinal luminoso de mudança de
direcção 12 V, 21 W ´ 4
Luz do manómetro 14 V, 1,4 W ´ 2
Luz de advertência do nìvel de
ôleo 12 V, 1,7 W ´ 1
Indicador luminoso de ponto
morto 12 V, 1,7 W ´ 1
Indicador luminoso de
mudança de direcção 12 V, 1,7 W ´ 1
Luz de advertência de prob-
lema no motor 12 V 1,7 W ´ 1
Indicador luminoso de máxi-
mos 12 V, 1,7 W ´ 1
Fusíveis
Fusível principal 30 A
Fusível do sistema de
sinalização 10 A
Fusível do conta-quilómetros 5 A
Fusível da ignição 10 A
Fusível do farol dianteiro 15 A
Fusível do aquecedor do
carburador 15 A
P_5KS.book Page 5 Monday, August 21, 2000 1:00 PM

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
P_5KS.book Page 1 Monday, August 21, 2000 1:00 PM

9-1
9
PAU01039
9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:@ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. @
1. Número de identificação da chave
1. Número de identificação do veículo
P_5KS.book Page 1 Monday, August 21, 2000 1:00 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01804*
Etiqueta do modelo A etiqueta do modelo está colocada no
chassis por baixo do assento do condutor.
(Consulte a página 3-11 [XVS1100] ou 3-13
[XVS1100A] para obter instruções relativas
aos procedimentos de remoção e instala-
ção do assento do condutor.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.1. Etiqueta do modelo
P_5KS.book Page 2 Monday, August 21, 2000 1:00 PM

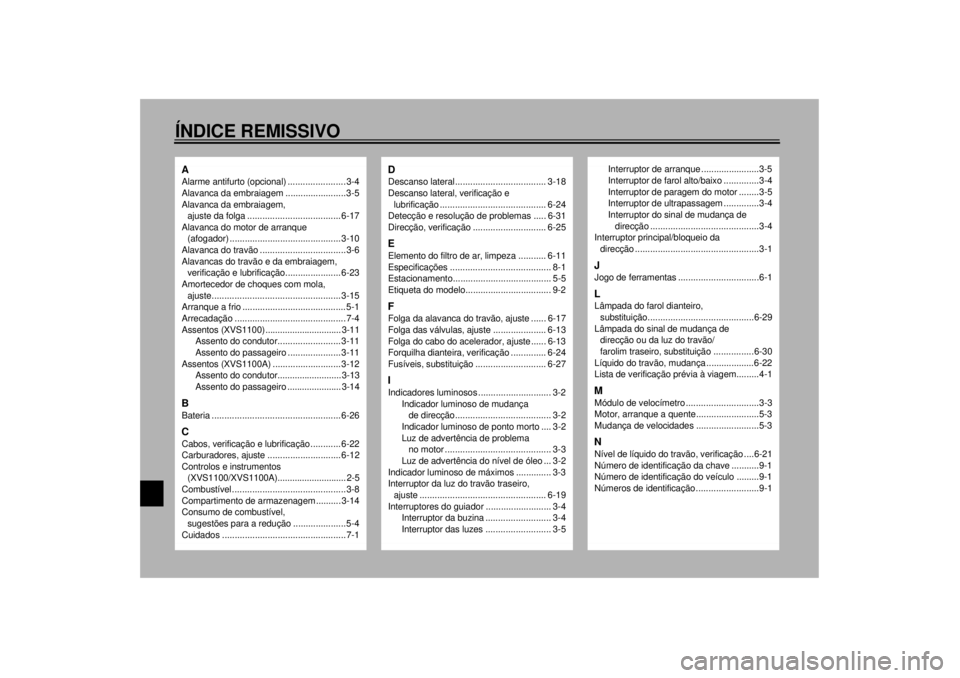

10-ÍNDICE REMISSIVOAAlarme antifurto (opcional) ....................... 3-4
Alavanca da embraiagem ........................3-5
Alavanca da embraiagem,
ajuste da folga ..................................... 6-17
Alavanca do motor de arranque
(afogador) ............................................ 3-10
Alavanca do travão ..................................3-6
Alavancas do travão e da embraiagem,
verificação e lubrificação...................... 6-23
Amortecedor de choques com mola,
ajuste................................................... 3-15
Arranque a frio .........................................5-1
Arrecadação ............................................ 7-4
Assentos (XVS1100) ............................... 3-11
Assento do condutor......................... 3-11
Assento do passageiro ..................... 3-11
Assentos (XVS1100A) ........................... 3-12
Assento do condutor.......................... 3-13
Assento do passageiro ...................... 3-14BBateria ................................................... 6-26CCabos, verificação e lubrificação ............ 6-22
Carburadores, ajuste ............................. 6-12
Controlos e instrumentos
(XVS1100/XVS1100A)............................ 2-5
Combustível.............................................3-8
Compartimento de armazenagem .......... 3-14
Consumo de combustível,
sugestões para a redução .....................5-4
Cuidados .................................................7-1
DDescanso lateral.................................... 3-18
Descanso lateral, verificação e
lubrificação .......................................... 6-24
Detecção e resolução de problemas ..... 6-31
Direcção, verificação ............................. 6-25EElemento do filtro de ar, limpeza ........... 6-11
Especificações ........................................ 8-1
Estacionamento....................................... 5-5
Etiqueta do modelo.................................. 9-2FFolga da alavanca do travão, ajuste ...... 6-17
Folga das válvulas, ajuste ..................... 6-13
Folga do cabo do acelerador, ajuste ...... 6-13
Forquilha dianteira, verificação .............. 6-24
Fusíveis, substituição ............................ 6-27IIndicadores luminosos ............................. 3-2
Indicador luminoso de mudança
de direcção...................................... 3-2
Indicador luminoso de ponto morto .... 3-2
Luz de advertência de problema
no motor .......................................... 3-3
Luz de advertência do nível de óleo ... 3-2
Indicador luminoso de máximos .............. 3-3
Interruptor da luz do travão traseiro,
ajuste .................................................. 6-19
Interruptores do guiador .......................... 3-4
Interruptor da buzina .......................... 3-4
Interruptor das luzes .......................... 3-5
Interruptor de arranque .......................3-5
Interruptor de farol alto/baixo ..............3-4
Interruptor de paragem do motor ........3-5
Interruptor de ultrapassagem ..............3-4
Interruptor do sinal de mudança de
direcção ...........................................3-4
Interruptor principal/bloqueio da
direcção .................................................3-1
JJogo de ferramentas ................................6-1LLâmpada do farol dianteiro,
substituição..........................................6-29
Lâmpada do sinal de mudança de
direcção ou da luz do travão/
farolim traseiro, substituição ................6-30
Líquido do travão, mudança ...................6-22
Lista de verificação prévia à viagem.........4-1MMódulo de velocímetro .............................3-3
Motor, arranque a quente .........................5-3
Mudança de velocidades .........................5-3NNível de líquido do travão, verificação ....6-21
Número de identificação da chave ...........9-1
Número de identificação do veículo .........9-1
Números de identificação .........................9-1
P_5KS.book Page 1 Monday, August 21, 2000 1:00 PM

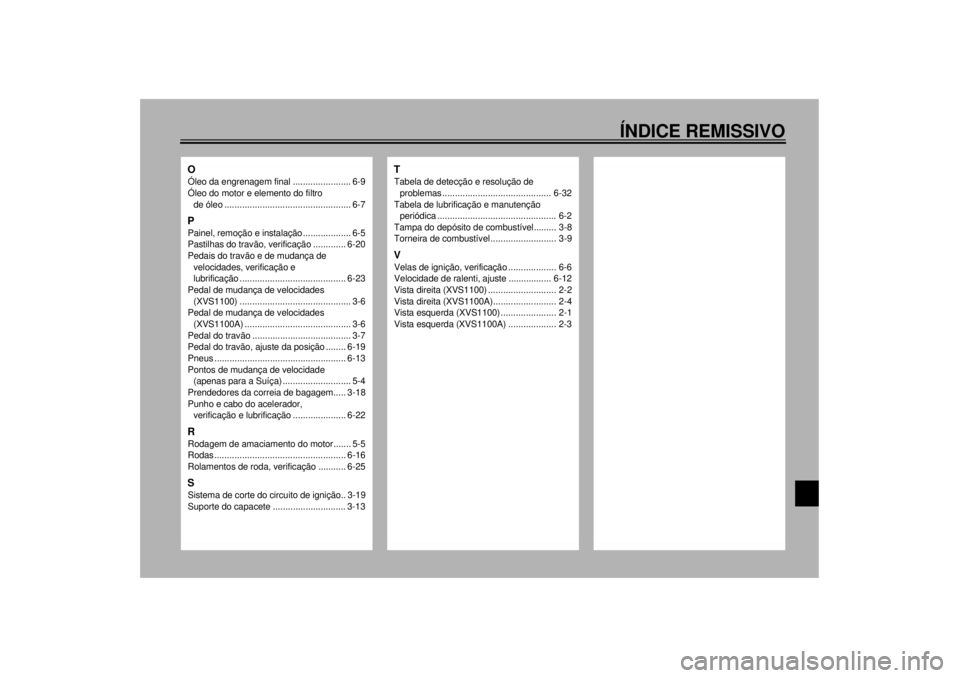

ÍNDICE REMISSIVO
OÓleo da engrenagem final ....................... 6-9
Óleo do motor e elemento do filtro
de óleo .................................................. 6-7PPainel, remoção e instalação ................... 6-5
Pastilhas do travão, verificação ............. 6-20
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação .......................................... 6-23
Pedal de mudança de velocidades
(XVS1100) ............................................ 3-6
Pedal de mudança de velocidades
(XVS1100A) .......................................... 3-6
Pedal do travão ....................................... 3-7
Pedal do travão, ajuste da posição ........ 6-19
Pneus .................................................... 6-13
Pontos de mudança de velocidade
(apenas para a Suíça) ........................... 5-4
Prendedores da correia de bagagem..... 3-18
Punho e cabo do acelerador,
verificação e lubrificação ..................... 6-22RRodagem de amaciamento do motor....... 5-5
Rodas.................................................... 6-16
Rolamentos de roda, verificação ........... 6-25SSistema de corte do circuito de ignição.. 3-19
Suporte do capacete ............................. 3-13
TTabela de detecção e resolução de
problemas ........................................... 6-32
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível......... 3-8
Torneira de combustível .......................... 3-9VVelas de ignição, verificação ................... 6-6
Velocidade de ralenti, ajuste ................. 6-12
Vista direita (XVS1100) ........................... 2-2
Vista direita (XVS1100A)......................... 2-4
Vista esquerda (XVS1100) ...................... 2-1
Vista esquerda (XVS1100A) ................... 2-3
P_5KS.book Page 2 Monday, August 21, 2000 1:00 PM

H_5KS_Toc0.fm Page 2 Monday, August 21, 2000 11:11 AM
