MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00742
Mudança do líquido do travão Solicite a um concessionário Yamaha que
substitua o líquido do travão nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes do óleo dos
cilindros mestre do travão e as pinças, as-
sim como os tubos do travão, nos interva-
los especificados a seguir ou sempre que
apresentem danos ou fugas. l
Vedantes do óleo: Substituir de dois
em dois anos.
l
Tubos do travão: Substituir de quatro
em quatro anos.
PAU02962
Verificação e lubrificação dos
cabos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
PW000112
AV I S O
@ Os danos no revestimento exterior po-
dem interferir com o funcionamento
adequado do cabo e provocarão o apa-
recimento de ferrugem no cabo interior.
Substitua um cabo danificado assim
que possível para evitar situações de in-
segurança. @
PAU03197
Verificação e lubrificação do
punho e do cabo do acelerador Antes de cada viagem, deverá verificar o
funcionamento do punho do acelerador e o
estado do cabo do acelerador e, se neces-
sário, o cabo deverá ser lubrificado ou
substituído.NOTA:@ Uma vez que o punho do acelerador tem de
ser removido para permitir o acesso à ex-
tremidade do cabo do acelerador, o punho
e o cabo do acelerador devem ser sempre
lubrificados na mesma altura. @1. Retire o punho do acelerador retiran-
do os respectivos parafusos.
2. Separe o cabo do acelerador, segure-
o e aplique algumas gotas de óleo na
extremidade do cabo, deixando que
este pingue na blindagem.
3. Encaixe o cabo do acelerador e lubrifi-
que o interior do compartimento do
punho do acelerador. Lubrificante recomendado:
Óleo do motor
P_5KS.book Page 22 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
4. Lubrifique a superfície de contacto de
metal com metal do punho do acelera-
dor e, de seguida, instale o punho co-
locando os parafusos.
PAU03199
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU03164
Verificação e lubrificação das
alavancas do travão e da
embraiagem Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca. Lubrificante recomendado:
Cabo do acelerador:
Óleo do motor
Compartimento do punho e cabo do
acelerador:
Massa de lubrificação de sabão
de lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_5KS.book Page 23 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PAU03165

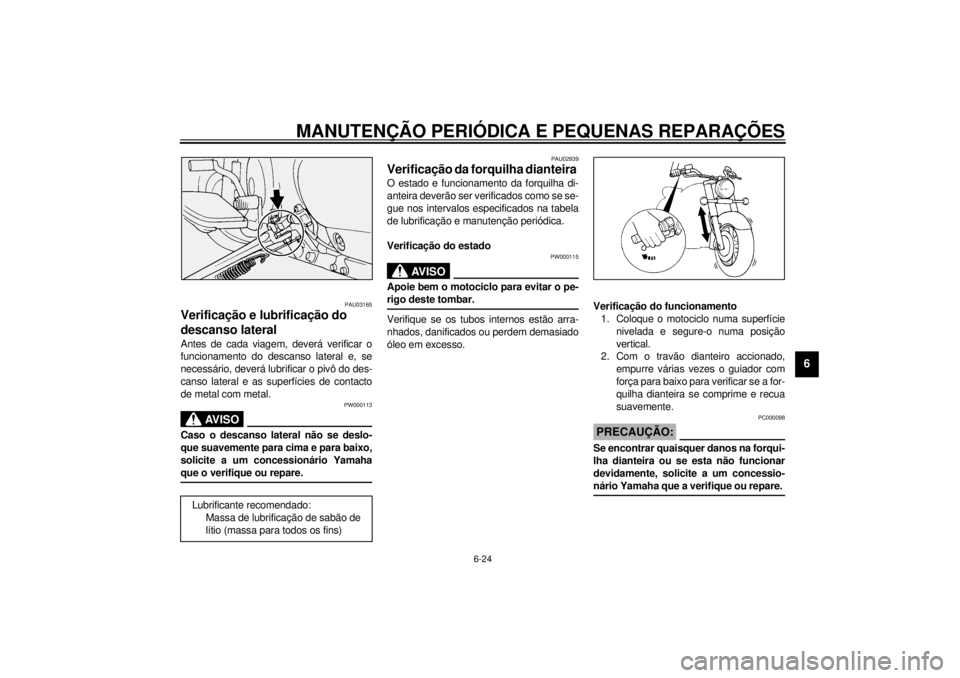

Verificação e lubrificação do
descanso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
PW000113
AV I S O
@ Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. @
PAU02939
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
PW000115
AV I S O
@ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. @Verifique se os tubos internos estão arra-
nhados, danificados ou perdem demasiado
óleo em excesso. Verificação do funcionamento
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PC000098
PRECAUÇÃO:@ Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare. @
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio (massa para todos os fins)
P_5KS.book Page 24 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU00794
Verificação da direcção Os rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue e
nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque um cavalete por baixo do
motor para elevar a roda dianteira do
chão.
PW000115
AV I S O
@ Apoie bem o motociclo para evitar o pe-
rigo deste tombar. @
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que verifi-
que e repare a direcção.
PAU01144
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
P_5KS.book Page 25 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
PAU00800
Bateria Este motociclo está equipado com uma ba-
teria blindada (MF) que não exige qualquer
tipo de manutenção. Não é necessário veri-
ficar o electrólito ou acrescentar água des-
tilada.
PC000101
PRECAUÇÃO:@ Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá danificar permanentemente a
bateria. @
PW000116
AV I S O
@ l
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
• EXTERNO: Lave com água abun-
dante.
• INTERNO: Beba grandes quanti-
dades de água ou leite e chame
imediatamente um médico.
• OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
l
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
l
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
@
P_5KS.book Page 26 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o motociclo esti-
ver equipado com acessórios eléctricos
opcionais.
Acondicionamento da bateria
1. Caso não pretenda conduzir o motoci-
clo durante mais de um mês, retire a
bateria, carregue-a totalmente e colo-
que-a num local fresco e seco.2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se
necessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PC000102
PRECAUÇÃO:@ l
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
l
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não te-
nha acesso a um carregador de ba-
terias blindadas (MF) solicite a um
concessionário Yamaha que carre-
gue a sua bateria.
@
PAU01711
Substituição dos fusíveis A caixa do fusível principal encontra-se por
baixo do assento do condutor. Para aceder
à caixa do fusível principal, proceda da se-
guinte forma:
1. Retire o assento do condutor. (Consul-
te a página 3-11 [XVS1100] ou 3-13
[XVS1100A] para obter instruções re-
lativas aos procedimentos de remoção
e instalação do assento do condutor.)
2. Retire cada um dos fixadores rápidos
ilustrados empurrando o pino central
para dentro com uma chave de fendas
e puxando depois o fixador para fora.

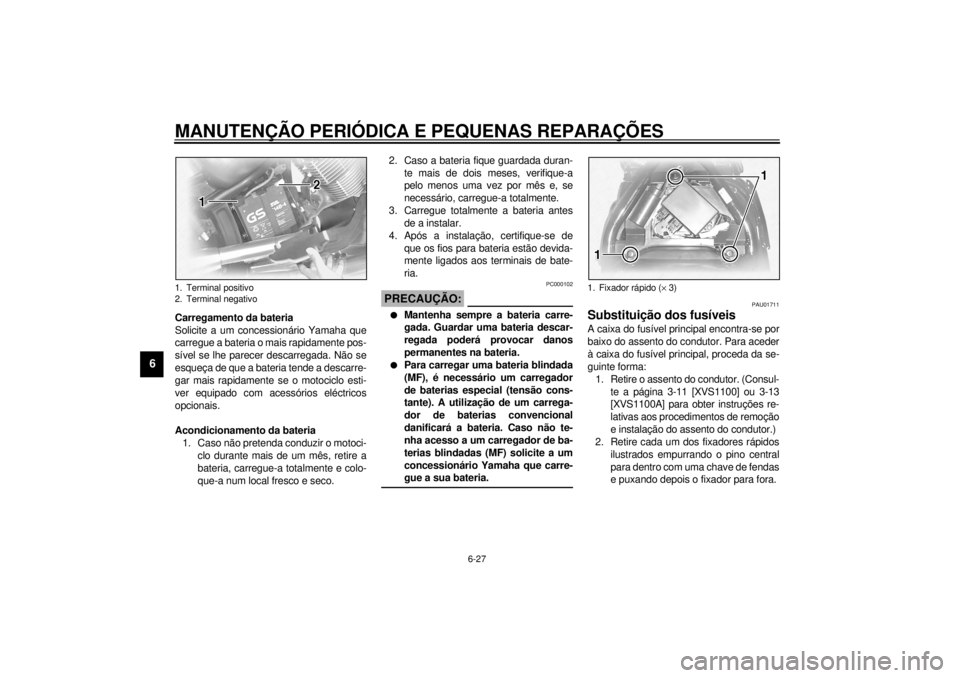

1. Terminal positivo
2. Terminal negativo
1. Fixador rápido (´ 3)
P_5KS.book Page 27 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
3. Puxe o painel da unidade de ignição
para fora virando para a direita.NOTA:@ Para instalar um fixador rápido, empurre o
respectivo pino de modo a que fique para
fora da cabeça do fixador, introduza o fixa-
dor e empurre o pino saliente até que fique
ao mesmo nível da cabeça do fixador. @
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
dentro do compartimento de armazena-
gem. (Consulte a página 3-14 para obter
instruções relativas aos procedimentos de
remoção e instalação da cobertura do com-
partimento de armazenagem.)Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PC000103
PRECAUÇÃO:@ Não utilize um fusível com uma ampera-
gem superior à recomendada para evitar
provocar grandes danos no sistema
eléctrico e possivelmente um incêndio. @3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.

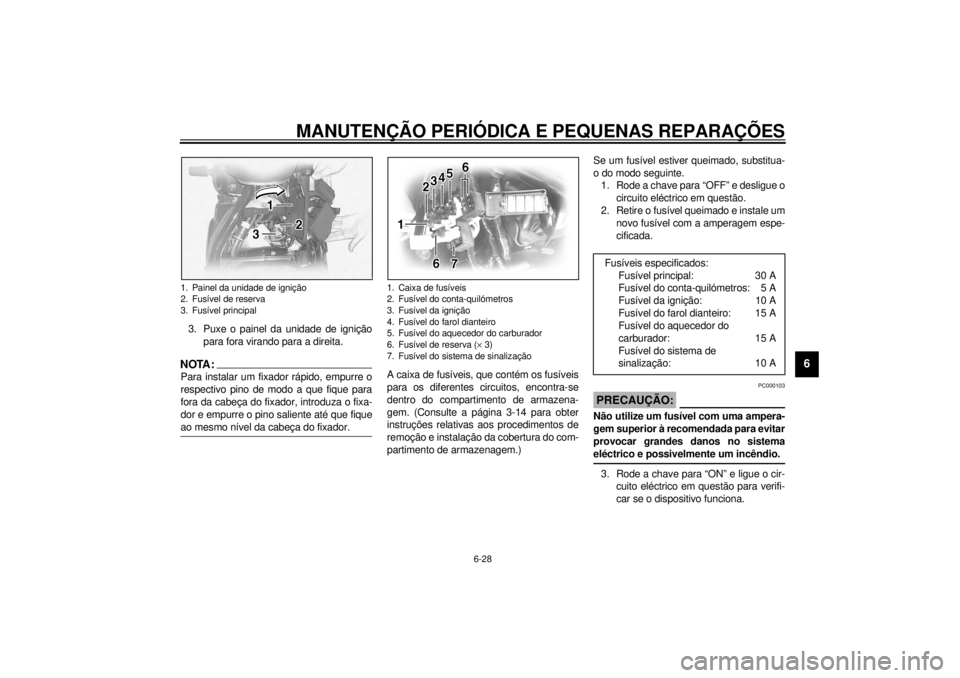

1. Painel da unidade de ignição
2. Fusível de reserva
3. Fusível principal
1. Caixa de fusíveis
2. Fusível do conta-quilómetros
3. Fusível da ignição
4. Fusível do farol dianteiro
5. Fusível do aquecedor do carburador
6. Fusível de reserva (´ 3)
7. Fusível do sistema de sinalização
Fusíveis especificados:
Fusível principal: 30 A
Fusível do conta-quilómetros: 5 A
Fusível da ignição: 10 A
Fusível do farol dianteiro: 15 A
Fusível do aquecedor do
carburador: 15 A
Fusível do sistema de
sinalização: 10 A
P_5KS.book Page 28 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU03003
Substituição da lâmpada do farol
dianteiro Este motociclo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire a unidade do farol dianteiro reti-
rando os respectivos parafusos.
2. Desligue o acoplador do farol dianteiro
e retire a unidade do farol dianteiro e a
cobertura da lâmpada.3. Retire o suporte da lâmpada do farol
dianteiro rodando-o no sentido contrá-
rio ao dos ponteiros do relógio e retire
a lâmpada fundida.

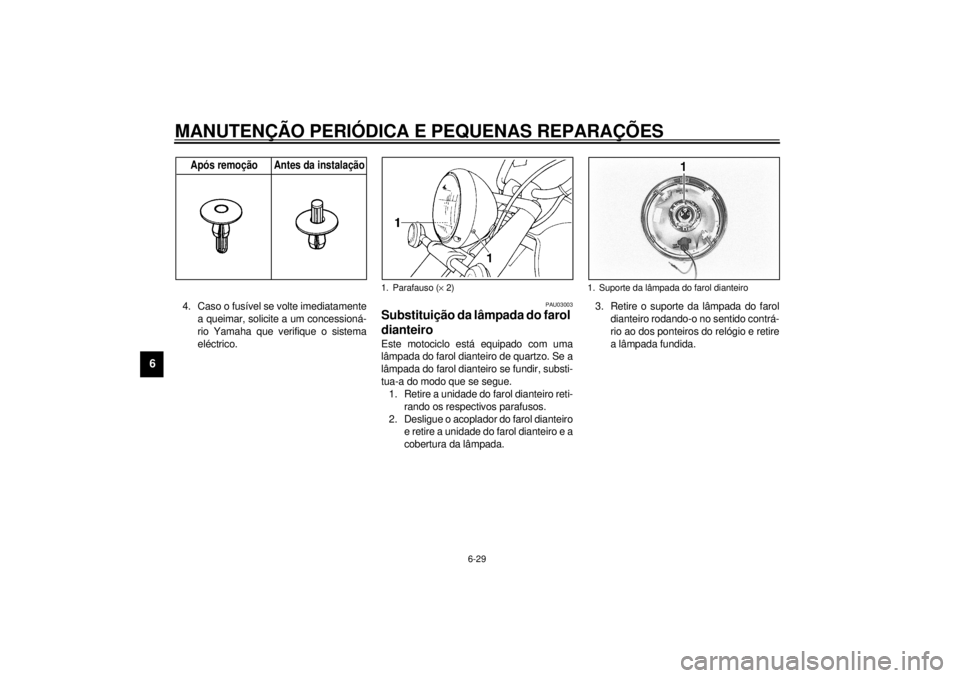

Após remoção Antes da instalação
1. Parafauso (´ 2)
1. Suporte da lâmpada do farol dianteiro
P_5KS.book Page 29 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PW000119
AV I S O
@ As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido. @4. Coloque uma nova lâmpada e fixe-a
com o respectivo suporte.
PC000105
PRECAUÇÃO:@ Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
marcas de dedos utilizando um pano hu-
medecido com álcool ou diluente. @5. Instale a cobertura da lâmpada e ligue
o acoplador.
6. Instale a unidade do farol dianteiro co-
locando os respectivos parafusos.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU00855
Substituição de uma lâmpada do
sinal de mudança de direcção ou
da lâmpada da luz do travão/
farolim traseiro 1. Retire a lente retirando os respectivos
parafusos.
2. Retire a lâmpada defeituosa empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
1. Não toque nesta área.
1. Parafuso (´ 2)
P_5KS.book Page 30 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente colocando os respecti-
vos parafusos.
PC000108
PRECAUÇÃO:@ Não aperte demasiado os parafusos
pois a lente poderá partir. @
PAU01008
Detecção e resolução de
problemas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer algus
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderão provocar um fraco arranque e per-
da de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Parafuso (´ 2)XVS1100
1. Parafuso (´ 3)XVS1100A
P_5KS.book Page 31 Monday, August 21, 2000 1:00 PM
