YAMAHA XVS1100A 2000 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-2
8
Cantidad
Sin sustitución del filtro de
aceite3,0 L
Con sustitución del filtro de
aceite 3,1 L
Cantidad total (motor en seco) 3,6 L
Aceite de engranaje finale
Tipo Aceite para engranaje hipoidales
SAE 80, API “GL-4”
Cantidad 0,2 L
Filtro de aireElemento tipo seco
Combustible
Tipo Gasolina si plomo normal
Capacidad del depósito de
combustible 17 L
Cantidad de reserva de
combustible 4,5 L
Carburador
Fabricante MIKUNI
ATENCION:Asegúrese de emplear aceites de motor que no contengan modificado-
res antifricción. Los aceites para motores de automóviles de pasajeros
(que tienen normalmente la etiqueta “ENERGY CONSERVINGI
II II
II I
”)
contienen aditivos antifricción que causan el patinaje del embrague y/
o del embrague del arrancador, lo cual reduce la vida útil del compo-
nente y degrada el rendimiento del motor.
Modelo ´ cantidad BSR37 ´ 2
Bujía
Fabricante/modelo NGK / BPR7ES o
DENSO / W22EPR-U
Huelgo 0,7–0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,660
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 2,875
Tipo de transmisión 5 velocidades de engrane constante
Operación Operación con el pie izquierdo
Relación de engranajes
1
a
2,353
2
a
1,667
3
a
1,286
4
a
1,032
5
a
0,853
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 33°
Base del ángulo de inclinación
XVS1100 136 mm
S_5KS.book Page 2 Thursday, August 17, 2000 12:16 PM

ESPECIFICACIONES
8-3
8
XVS1100A 132 mm
Neumáticos
XVS1100
Delantero
Tipo Con cámara
Tamaño 110/90-18 61S
Fabricante/modelo Bridgestone / EXEDRA L309
Dunlop / K555F
Trasero
Tipo Con cámara
Tamaño 170/80-15M/C 77S
Fabricante/modelo Bridgestone / EXEDRA G546
Dunlop / K555
Carga máxima* 200 kg (solamente D, A, SF)
201 kg (salvo D, A, SF)
Presión de aire neumático
(media con los neumáticos fríis)
Hasta 90 kg*
Delantero 200 kPa (2,00 kg/cm
2, 2,00 bar)
Trasero 225 kPa (2,25 kg/cm2, 2,25 bar)
De 90 kg a la máxima*
Delantero 225 kPa (2,25 kg/cm2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total del conductor, pasajero, y accesoriosXVS1100A
Delantero
Tipo Con cámara
Tamaño 130/90-16 67S
Fabricante/modelo Dunlop / D404F
Trasero
Tipo Con cámara
Tamaño 170/80-15M/C 77S
Fabricante/modelo Dunlop / D404G
Carga máxima* 200 kg
Presión de aire neumático
(media con los neumáticos fríis)
Hasta 90 kg*
Delantero 225 kPa (2,25 kg/cm
2, 2,25 bar)
Trasero 225 kPa (2,25 kg/cm2, 2,25 bar)
De 90 kg a la máxima*
Delantero 225 kPa (2,25 kg/cm2, 2,25 bar)
Trasero 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total del conductor, pasajero, y accesorios
S_5KS.book Page 3 Thursday, August 17, 2000 12:16 PM

ESPECIFICACIONES
8-4
8
Ruedas
XVS1100
Delantero
Tipo Rayo
Ta m a ñ o 1 8 ´ 2,15
Trasero
Tipo Rayo
Ta m a ñ o 1 5 M / C ´ MT4,50
XVS1100A
Delantero
Tipo Rayo
Ta m a ñ o 1 6 ´ 3,00
Trasero
Tipo Rayo
Ta m a ñ o 1 5 M / C ´ MT4,50
Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante
(suspensión articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte de bobina / amortiguador
de gas-aceite, carga previa del
resorte ajustable
Trayectoria de la rueda
Delantero 140 mm
Trasero 113 mm
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema estándar
Modelo Magneto de C.A.
Salida estándar 14 V, 350 W 5.000 r/min
Batería
Modelo GT14B-4
Vataje, capacidad 12 V, 12 Ah
Tipo del faroBombilla de cuarzo (halógena)
S_5KS.book Page 4 Thursday, August 17, 2000 12:16 PM

ESPECIFICACIONES
8-5
8
Vataje de bombilla ´
cantidad
Faro 12 V, 60/55 W ´ 1
Luz auxiliar 12 V, 4 W ´ 1
Luz de freno y posterior 12 V, 5/21 W ´ 1
Luz de la señal de giro 12 V, 21 W ´ 4
Luz del medidor 14 V, 1,4 W ´ 2
Luz de aviso del nivel de aceite 12 V, 1,7 W ´ 1
Luz indicadora de punto muerto 12 V, 1,7 W ´ 1
Luz indicadora de intermitencia 12 V, 1,7 W ´ 1
Luz de aviso de avería del motor 12 V, 1,7 W ´ 1
Testigo de luces de carretera 12 V, 1,7 W ´ 1
Fusibles
Fusible principal 30 A
Fusible del sistema de
intermitencia 10 A
Fusible del cuentakilómetros 5 A
Fusible del encendido 10 A
Fusible del faro 15 A
Fusible del calefactor del
carburador 15 A
S_5KS.book Page 5 Thursday, August 17, 2000 12:16 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_5KS.book Page 1 Thursday, August 17, 2000 12:16 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:@ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. @
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_5KS.book Page 1 Thursday, August 17, 2000 12:16 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01804*
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento del conductor. (Véanse en
la página 3-11 [XVS1100] o 3-13 [XVS1100A]
las instrucciones para desmontar y montar el
asiento del conductor.) Anote los datos que figu-
ran en esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos a un
concesionario Yamaha.1. Etiqueta del modelo
S_5KS.book Page 2 Thursday, August 17, 2000 12:16 PM

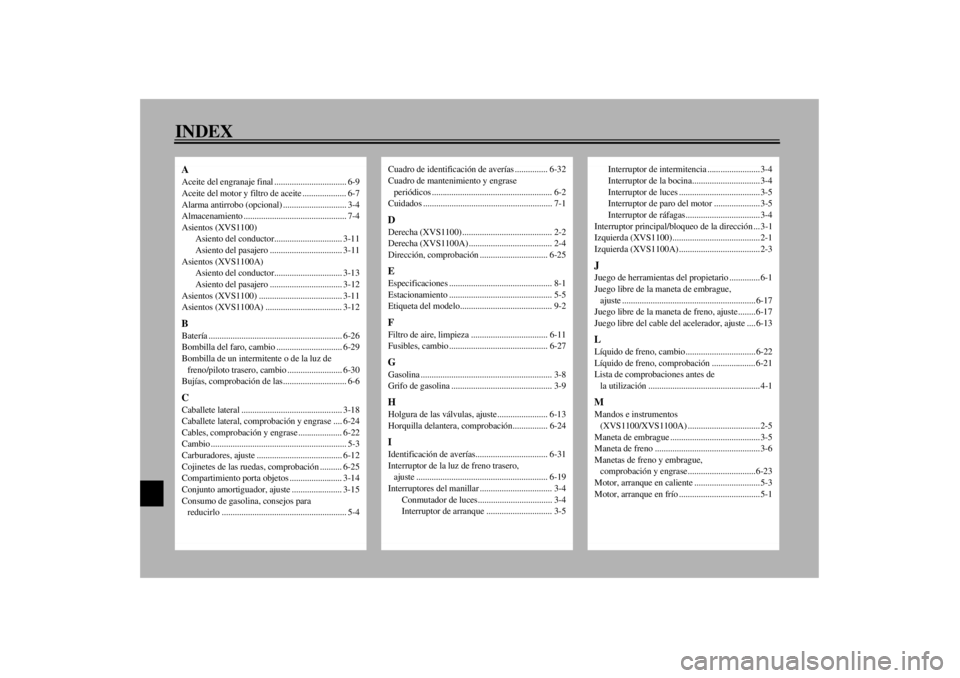

10-INDEXAAceite del engranaje final ................................. 6-9
Aceite del motor y filtro de aceite .................... 6-7
Alarma antirrobo (opcional) ............................. 3-4
Almacenamiento ............................................... 7-4
Asientos (XVS1100)
Asiento del conductor............................... 3-11
Asiento del pasajero ................................. 3-11
Asientos (XVS1100A)
Asiento del conductor............................... 3-13
Asiento del pasajero ................................. 3-12
Asientos (XVS1100) ...................................... 3-11
Asientos (XVS1100A) ................................... 3-12BBatería ............................................................. 6-26
Bombilla del faro, cambio .............................. 6-29
Bombilla de un intermitente o de la luz de
freno/piloto trasero, cambio ......................... 6-30
Bujías, comprobación de las............................. 6-6CCaballete lateral .............................................. 3-18
Caballete lateral, comprobación y engrase .... 6-24
Cables, comprobación y engrase .................... 6-22
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-12
Cojinetes de las ruedas, comprobación .......... 6-25
Compartimiento porta objetos ........................ 3-14
Conjunto amortiguador, ajuste ....................... 3-15
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de identificación de averías ............... 6-32
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuidados ........................................................... 7-1DDerecha (XVS1100) ......................................... 2-2
Derecha (XVS1100A) ...................................... 2-4
Dirección, comprobación ............................... 6-25EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-11
Fusibles, cambio ............................................. 6-27GGasolina ............................................................ 3-8
Grifo de gasolina .............................................. 3-9HHolgura de las válvulas, ajuste....................... 6-13
Horquilla delantera, comprobación................ 6-24IIdentificación de averías................................. 6-31
Interruptor de la luz de freno trasero,
ajuste ............................................................ 6-19
Interruptores del manillar ................................. 3-4
Conmutador de luces.................................. 3-4
Interruptor de arranque .............................. 3-5
Interruptor de intermitencia ........................ 3-4
Interruptor de la bocina............................... 3-4
Interruptor de luces ..................................... 3-5
Interruptor de paro del motor ..................... 3-5
Interruptor de ráfagas.................................. 3-4
Interruptor principal/bloqueo de la dirección ... 3-1
Izquierda (XVS1100)........................................ 2-1
Izquierda (XVS1100A) ..................................... 2-3
JJuego de herramientas del propietario .............. 6-1
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-17
Juego libre de la maneta de freno, ajuste........ 6-17
Juego libre del cable del acelerador, ajuste .... 6-13LLíquido de freno, cambio ................................ 6-22
Líquido de freno, comprobación .................... 6-21
Lista de comprobaciones antes de
la utilización ................................................... 4-1MMandos e instrumentos
(XVS1100/XVS1100A) ................................. 2-5
Maneta de embrague ......................................... 3-5
Maneta de freno ................................................ 3-6
Manetas de freno y embrague,
comprobación y engrase............................... 6-23
Motor, arranque en caliente .............................. 5-3
Motor, arranque en frío ..................................... 5-1
S_5KS.book Page 1 Thursday, August 17, 2000 12:16 PM

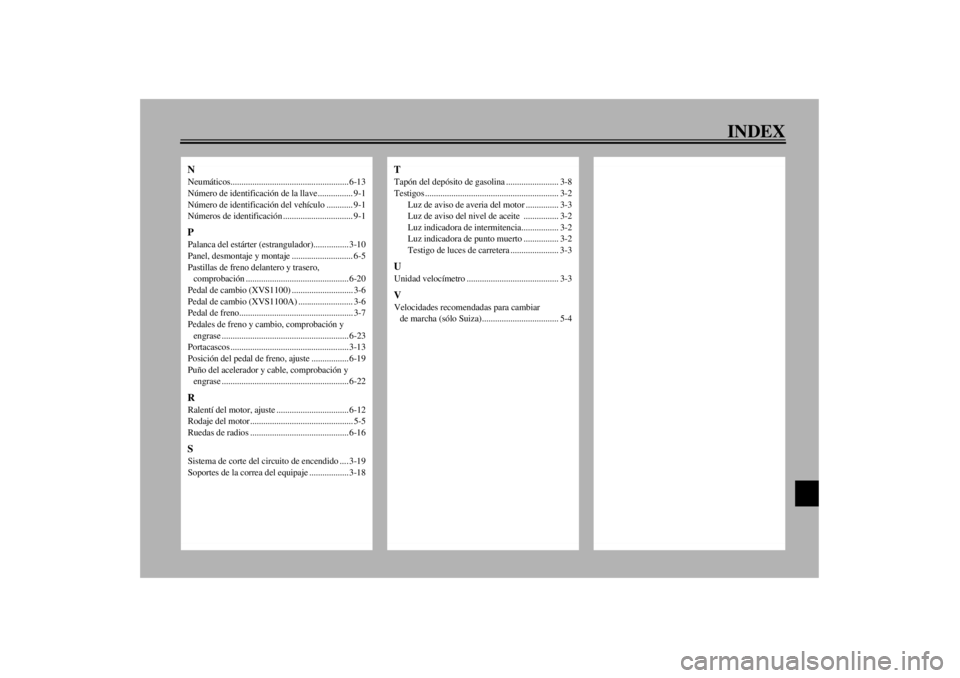

INDEX
NNeumáticos...................................................... 6-13
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1
Números de identificación ................................ 9-1PPalanca del estárter (estrangulador)................ 3-10
Panel, desmontaje y montaje ............................ 6-5
Pastillas de freno delantero y trasero,
comprobación ............................................... 6-20
Pedal de cambio (XVS1100) ............................ 3-6
Pedal de cambio (XVS1100A) ......................... 3-6
Pedal de freno.................................................... 3-7
Pedales de freno y cambio, comprobación y
engrase .......................................................... 6-23
Portacascos ...................................................... 3-13
Posición del pedal de freno, ajuste ................. 6-19
Puño del acelerador y cable, comprobación y
engrase .......................................................... 6-22RRalentí del motor, ajuste ................................. 6-12
Rodaje del motor ............................................... 5-5
Ruedas de radios ............................................. 6-16SSistema de corte del circuito de encendido .... 3-19
Soportes de la correa del equipaje .................. 3-18
TTapón del depósito de gasolina ........................ 3-8
Testigos ............................................................. 3-2
Luz de aviso de averia del motor ............... 3-3
Luz de aviso del nivel de aceite ................ 3-2
Luz indicadora de intermitencia................. 3-2
Luz indicadora de punto muerto ................ 3-2
Testigo de luces de carretera ...................... 3-3UUnidad velocímetro .......................................... 3-3VVelocidades recomendadas para cambiar
de marcha (sólo Suiza)................................... 5-4
S_5KS.book Page 2 Thursday, August 17, 2000 12:16 PM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM
