YAMAHA XVS1100A 2000 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU00473
Cuadro de mantenimiento y engrase periódicos
CP-01SN°
. ARTICULO TAREAS DE REVISIÓN Y DE MANTENIMIENTOInicial
1.000 kmCada Cada
Revisión
anual
6.000 km 12.000 km
1*
Línea de combustible• Compruebe las mangueras de combustible para ver si hay grietas o daños.
• Reemplace si es necesario.ÖÖ
2
*
Filtro de combustible• Compruebe su estado.
• Reemplace si es necesario.Ö
3Bujías• Compruebe su estado.
• Limpie, reajuste el huelgo o reemplace si es necesario.Ö
4
*
Válvulas• Compruebe la holgura de válvulas.
• Ajuste si es necesario.Ö
5 Filtro de aire• Limpie o reemplace si es necesario.Ö
6Embrague• Compruebe la operación.
• Ajuste o reemplace el cable.ÖÖ
7
*
Freno delantero• Compruebe el nivel del líquido y si hay fugas en el vehículo. (Vea la
NOTA de la página 6-4.)
• Corrija de forma consecuente.
• Reemplace las pastillas del freno si es necesario.ÖÖ Ö
8
*
Freno trasero• Compruebe el nivel del líquido y si hay fugas en el vehículo. (Vea la
NOTA de la página 6-4.)
• Corrija de forma consecuente.
• Reemplace las pastillas del freno si es necesario.ÖÖ Ö
9
*
Ruedas• Compruebe el balance, el descentramiento, apriete de los rayos y si hay
daños.
• Apriete los rayos y reajuste el balance o reemplace si es necesario.Ö
10
*
Mangueras del freno• Compruebe si hay grietas o daños.
• Reemplace si es necesario.ÖÖ
11
*
Neumáticos• Compruebe la profundidad de la parte de rodadura y si hay daños.
• Reemplace si es necesario.
• Compruebe la presión del aire.
• Corrija si es necesario.Ö
S_5KS.book Page 2 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
12
*
Cojinetes de las ruedas• Compruebe si hay flojedad o daños en los cojinetes.
• Reemplace si es necesario.Ö
13
*
Brazo oscilante• Compruebe el juego libre del punto de pivote del brazo oscilante.
• Corrija si es necesario.
• Lubrique con grasa de bisulfuro de molibdeno cada 24.000 km o 24 meses
(lo que primero acontezca).Ö
14
*
Cojinetes de la dirección• Compruebe el juego libre de los cojinetes y la dureza de la dirección.
• Corrija de forma consecuente.
• Lubrique con grasa a base de jabón de litio cada 24.000 km o 24 meses (lo
que antes acontezca).ÖÖ Ö
15
*
Fijadores del chasis• Asegúrese de que todas las tuercas, pernos, y tornillos estén correctamente
apretados.
• Apriete si es necesario.ÖÖ
16 Soporte lateral• Compruebe la operación.
• Reparar y lubrique si es necesario.ÖÖ
17
*
Interruptor del soporte
lateral• Compruebe la operación.
• Reemplace si es necesario.ÖÖ Ö
18
*
Horquilla delantera• Compruebe la operación y si hay fugas de aceite.
• Corrija de forma consecuente.Ö
19
*
Conjunto del
amortiguador trasero• Compruebe la operación y si hay fugas de aceite en el amortiguador.
• Reemplace el conjunto del amortiguador si es necesario. Ö
20
*
Carburadores• Compruebe la velocidad de ralentí del motor, la sincronización y la
operación del arrancador.
• Ajuste si es necesario.ÖÖ Ö
21 Aceite de motor• Compruebe el nivel del aceite y si hay fugas en el vehículo.
• Corrija si es necesario.
• Cambie. (Caliente el motor antes del drenaje.)ÖÖ Ö
22
*
Elemento del filtro de
aceite de motor• Reemplace.ÖÖ N°
. ARTICULO TAREAS DE REVISIÓN Y DE MANTENIMIENTOInicial
1.000 kmCada Cada
Revisión
anual
6.000 km 12.000 km
S_5KS.book Page 3 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
* Puesto que estas operaciones requieren herramientas especiales, información y conocimientos técnicos, encargue el servicio a un concesionario Yamaha.
SAU03206
NOTA:@ l
Las comprobaciones anuales deben realizarse cada años salvo si en su lugar se realiza un mantenimiento a los a 6.000 km o 12.000 km.
l
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
l
Servicio del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo seg.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
@23 Aceite de engranaje final• Compruebe el nivel del aceite y si hay fugas en el vehículo.
• Cambie el aceite después de los primeros 1.000 km y después cada
24.000 km o 24 meses (lo que antes acontezca).ÖÖ Ö
24 Partes móviles y cables• Lubrique si es necesario.ÖÖ
25
*
Sistema de inducción de
aire• Compruebe si hay daños en la válvula de corte de aire y en la válvula de
láminas.
• Reemplace todo el sistema de inducción de are si es necesario.Ö
26
*
Luces, lámparas de
señalización, e
interruptores• Compruebe la operación.
• Corrija si es necesario.
• Ajuste la orientación de la luz del faro si es necesario.ÖÖ Ö N°
. ARTICULO TAREAS DE REVISIÓN Y DE MANTENIMIENTOInicial
1.000 kmCada Cada
Revisión
anual
6.000 km 12.000 km
S_5KS.book Page 4 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
SAU01777

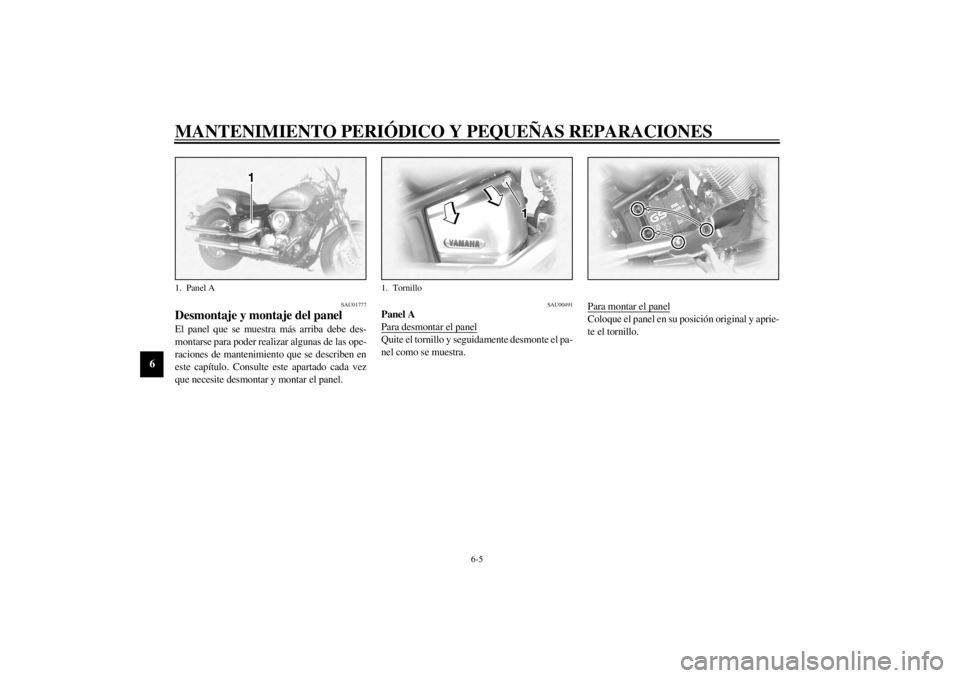

Desmontaje y montaje del panel El panel que se muestra más arriba debe des-
montarse para poder realizar algunas de las ope-
raciones de mantenimiento que se describen en
este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar el panel.
SAU00491
Panel A
Para desmontar el panelQuite el tornillo y seguidamente desmonte el pa-
nel como se muestra.Para montar el panel
Coloque el panel en su posición original y aprie-
te el tornillo.
1. Panel A
1. Tornillo
S_5KS.book Page 5 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU01673
Comprobación de las bujías Las bujías son componentes importantes del
motor y resulta fácil comprobarlas. El calor y
los depósitos de material provocan la erosión
lenta de las bujías, por lo que éstas deben des-
montarse y comprobarse de acuerdo con el cua-
dro de mantenimiento periódico y engrase.
Además, el estado de las bujías puede reflejar el
estado del motor.
Para desmontar una bujía
1. Desmonte la correspondiente tapa de bu-
jías (posterior derecha o delantera izquier-
da) extrayéndola como se muestra.
2. Retire la tapa de bujía.3. Desmonte la bujía como se muestra, con la
llave de bujías incluida en el juego de he-
rramientas del propietario.
Para comprobar las bujías
1. Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuan-
do se utiliza la motocicleta normalmente).
2. Compruebe que todas las bujías del motor
tengan el mismo color.
NOTA:@ Si alguna de las bujías presenta un color clara-
mente diferente, puede que el motor esté avería-
do. No trate de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar la motoci-
cleta en un concesionario Yamaha. @3. Compruebe la erosión del electrodo y la
acumulación excesiva de carbono u otros
depósitos en cada bujía; cámbiela según
sea necesario.
1. Tapa de bujía
1. Llave de bujía
Bujía especificada:
BPR7ES (NGK) o
W22EPR-U (DENSO)
S_5KS.book Page 6 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar una bujía
1. Mida la distancia entre electrodos de la
bujía con una galga y ajústela al valor es-
pecificado según sea necesario.
2. Limpie la superficie de la junta de la bujía
y su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:@ Si no dispone de una llave dinamométrica, una
buena estimación del par correcto es un 1/4–1/2
vuelta adicional después de apretarla a mano.
No obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible. @4. Coloque la tapa de bujía.
5. Coloque la tapa de bujías en su posición
original.
SAU01712
Aceite del motor y filtro de aceite Debe comprobar el nivel de aceite del motor an-
tes de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Sitúe la motocicleta sobre una superficie
horizontal y manténgala en posición verti-
cal.
a. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:
0,7–0,8 mm
Par de apriete:
Bujía:
20 Nm (2,0 m·kg)
1. Mirilla de control del nivel de aceite
2. Marca de nivel máximo
3. Marca de nivel mínimo
S_5KS.book Page 7 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
NOTA:@ Verifique que la motocicleta se encuentre en po-
sición vertical para comprobar el nivel de aceite.
Una ligera inclinación hacia el lado puede oca-
sionar una lectura errónea. @2. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
3. Espere unos minutos para que el aceite se
asiente y seguidamente observe el nivel
por la mirilla de control situada en el lado
inferior izquierdo del cárter.NOTA:@ El aceite del motor debe situarse entre las mar-
cas de nivel máximo y mínimo. @4. Si el aceite del motor se encuentra por de-
bajo de la marca de nivel mínimo, añada
una cantidad suficiente de aceite del tipo
recomendado hasta que alcance el nivel
correcto.Para cambiar el aceite del motor sin
sustitución del filtro de aceite
1. Arranque el motor, caliéntelo durante al-
gunos minutos y luego párelo.
2. Coloque una bandeja debajo del motor
para recoger el aceite usado.
3. Retire el tapón de llenado del aceite del
motor y el tornillo de drenaje para vaciar
el aceite del cárter.4. Coloque el tornillo de drenaje del aceite
del motor y apriételo con el par especifica-
do.
5. Añada la cantidad especificada del aceite
de motor recomendado y seguidamente
coloque y apriete el tapón de llenado de
aceite.

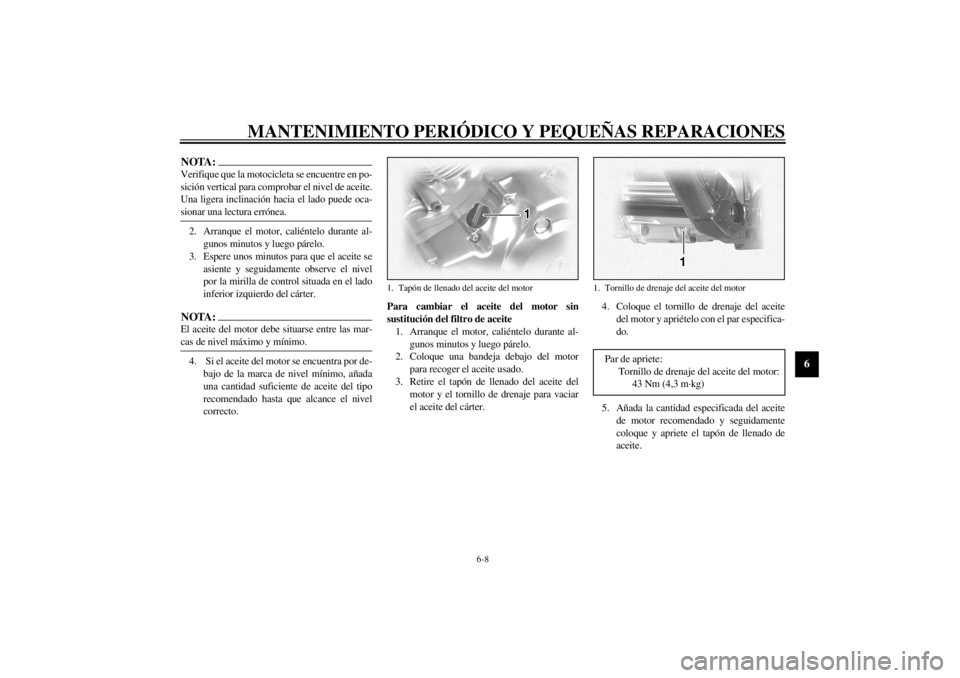

1. Tapón de llenado del aceite del motor
1. Tornillo de drenaje del aceite del motorPar de apriete:
Tornillo de drenaje del aceite del motor:
43 Nm (4,3 m·kg)
S_5KS.book Page 8 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
SC000072
ATENCION:@ l
Para evitar que el embrague patine
(puesto que el aceite del motor también
lubrica el embrague), no mezcle ningún
aditivo químico con el aceite ni utilice
aceites de grado superior a “CD”. Ade-
más, no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
l
Asegúrese de que no penetre ningún
material extraño en el cárter.
@
6. Arranque el motor y déjelo al ralentí du-
rante algunos minutos mientras comprue-
ba si existe alguna fuga de aceite. Si pierde
aceite pare inmediatamente el motor y
averigüe la causa.NOTA:@ Si el nivel de aceite es suficiente, la luz de ad-
vertencia del nivel de aceite del motor debe apa-
garse después de arrancar el motor. @
SC000067
ATENCION:@ Si la luz de aviso de nivel de aceite parpadea o
permanece encendida, pare inmediatamente
el motor y haga revisar el vehículo en un con-
cesionario Yamaha. @7. Pare el motor, compruebe el nivel de acei-
te y corríjalo según sea necesario.NOTA:@ Haga cambiar el filtro de aceite en un concesio-
nario Yamaha cuando sea necesario. @
SAU02943

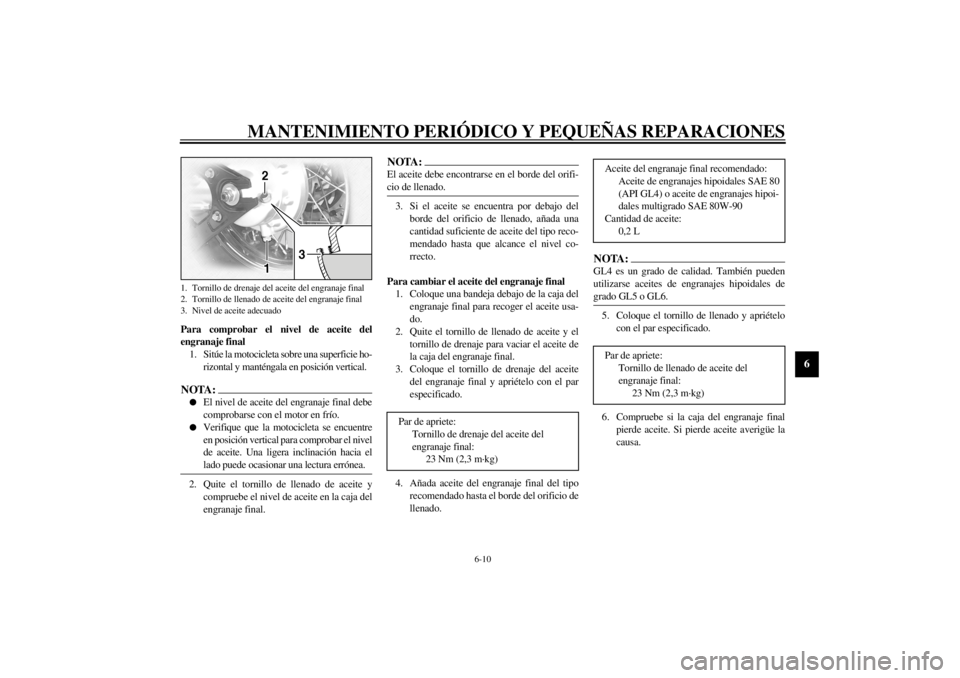

Aceite del engranaje final Antes de cada utilización debe comprobar si la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar la motocicle-
ta en un concesionario Yamaha. Además, debe
comprobar el nivel de aceite del engranaje final
y cambiar éste, del modo siguiente, según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SW000066
ADVERTENCIA
@ l
Asegúrese de que no penetre ningún
material extraño en la caja del engrana-
je final.
l
Asegúrese de que no caiga aceite en el
neumático o en la rueda.
@
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
3,0 L
Con sustitución del filtro de aceite:
3,1 L
Cantidad total (motor en seco):
3,6 L
S_5KS.book Page 9 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
Para comprobar el nivel de aceite del
engranaje final
1. Sitúe la motocicleta sobre una superficie ho-
rizontal y manténgala en posición vertical.NOTA:@ l
El nivel de aceite del engranaje final debe
comprobarse con el motor en frío.
l
Verifique que la motocicleta se encuentre
en posición vertical para comprobar el nivel
de aceite. Una ligera inclinación hacia el
lado puede ocasionar una lectura errónea.
@2. Quite el tornillo de llenado de aceite y
compruebe el nivel de aceite en la caja del
engranaje final.
NOTA:@ El aceite debe encontrarse en el borde del orifi-
cio de llenado. @3. Si el aceite se encuentra por debajo del
borde del orificio de llenado, añada una
cantidad suficiente de aceite del tipo reco-
mendado hasta que alcance el nivel co-
rrecto.
Para cambiar el aceite del engranaje final
1. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usa-
do.
2. Quite el tornillo de llenado de aceite y el
tornillo de drenaje para vaciar el aceite de
la caja del engranaje final.
3. Coloque el tornillo de drenaje del aceite
del engranaje final y apriételo con el par
especificado.
4. Añada aceite del engranaje final del tipo
recomendado hasta el borde del orificio de
llenado.
NOTA:@ GL4 es un grado de calidad. También pueden
utilizarse aceites de engranajes hipoidales de
grado GL5 o GL6. @5. Coloque el tornillo de llenado y apriételo
con el par especificado.
6. Compruebe si la caja del engranaje final
pierde aceite. Si pierde aceite averigüe la
causa.
1. Tornillo de drenaje del aceite del engranaje final
2. Tornillo de llenado de aceite del engranaje final
3. Nivel de aceite adecuado
Par de apriete:
Tornillo de drenaje del aceite del
engranaje final:
23 Nm (2,3 m·kg)
Aceite del engranaje final recomendado:
Aceite de engranajes hipoidales SAE 80
(API GL4) o aceite de engranajes hipoi-
dales multigrado SAE 80W-90
Cantidad de aceite:
0,2 L
Par de apriete:
Tornillo de llenado de aceite del
engranaje final:
23 Nm (2,3 m·kg)
S_5KS.book Page 10 Thursday, August 17, 2000 12:16 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
SAU03195

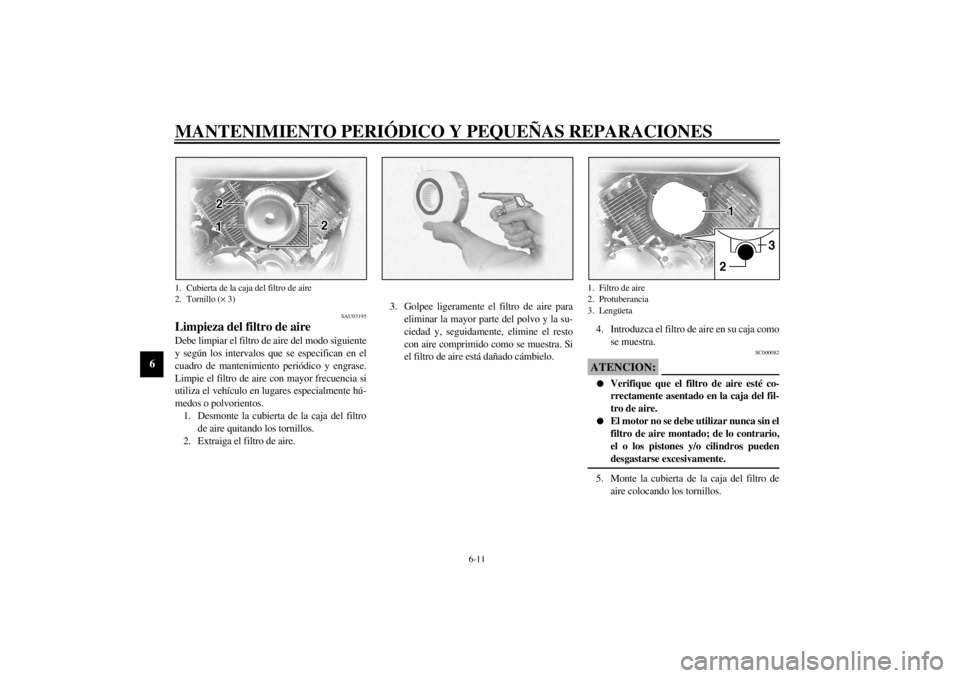

Limpieza del filtro de aire Debe limpiar el filtro de aire del modo siguiente
y según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
Limpie el filtro de aire con mayor frecuencia si
utiliza el vehículo en lugares especialmente hú-
medos o polvorientos.
1. Desmonte la cubierta de la caja del filtro
de aire quitando los tornillos.
2. Extraiga el filtro de aire.3. Golpee ligeramente el filtro de aire para
eliminar la mayor parte del polvo y la su-
ciedad y, seguidamente, elimine el resto
con aire comprimido como se muestra. Si
el filtro de aire está dañado cámbielo.4. Introduzca el filtro de aire en su caja como
se muestra.
SC000082
ATENCION:@ l
Verifique que el filtro de aire esté co-
rrectamente asentado en la caja del fil-
tro de aire.
l
El motor no se debe utilizar nunca sin el
filtro de aire montado; de lo contrario,
el o los pistones y/o cilindros pueden
desgastarse excesivamente.
@5. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
1. Cubierta de la caja del filtro de aire
2. Tornillo (´ 3)
1. Filtro de aire
2. Protuberancia
3. Lengüeta
S_5KS.book Page 11 Thursday, August 17, 2000 12:16 PM
