Page 41 of 102

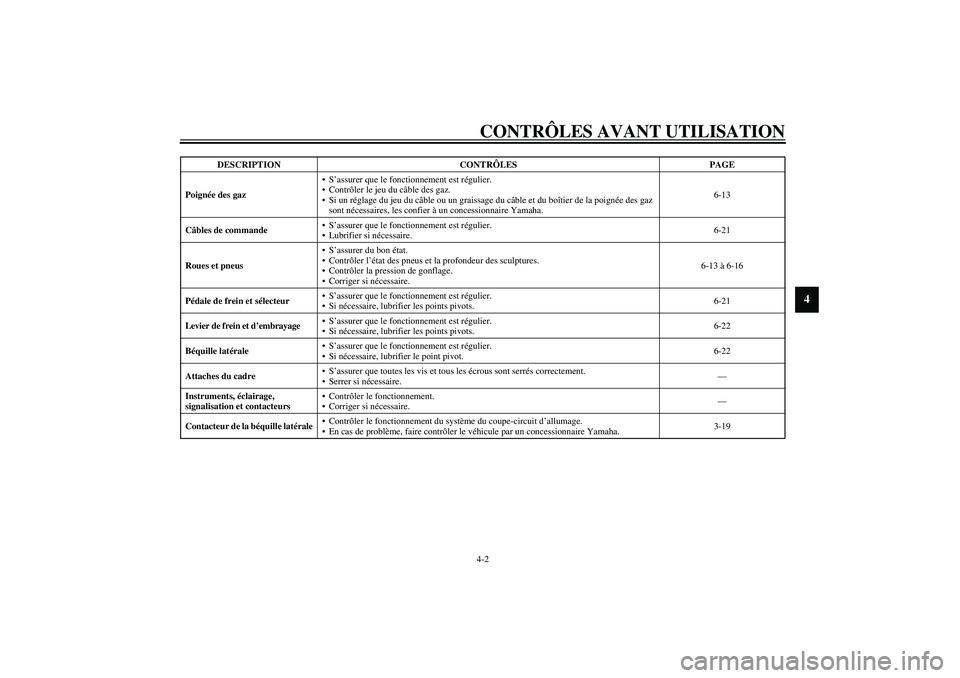

CONTRÔLES AVANT UTILISATION4-2
4
Poignée des gazS’assurer que le fonctionnement est régulier.
Contrôler le jeu du câble des gaz.
Si un réglage du jeu du câble ou un graissage du câble et du boîtier de la poignée des gaz
sont nécessaires, les confier à un concessionnaire Yamaha.6-13
Câbles de commandeS’assurer que le fonctionnement est régulier.
Lubrifier si nécessaire.6-21
Roues et pneusS’assurer du bon état.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-13 à 6-16
Pédale de frein et sélecteurS’assurer que le fonctionnement est régulier.
Si nécessaire, lubrifier les points pivots.6-21
Levier de frein et d’embrayageS’assurer que le fonctionnement est régulier.
Si nécessaire, lubrifier les points pivots.6-22
Béquille latéraleS’assurer que le fonctionnement est régulier.
Si nécessaire, lubrifier le point pivot.6-22
Attaches du cadreS’assurer que toutes les vis et tous les écrous sont serrés correctement.
Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de la béquille latéraleContrôler le fonctionnement du système du coupe-circuit d’allumage.
En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-19 DESCRIPTION CONTRÔLES PAGE
U5KSF4.book Page 2 Wednesday, October 2, 2002 11:17 AM
Page 42 of 102

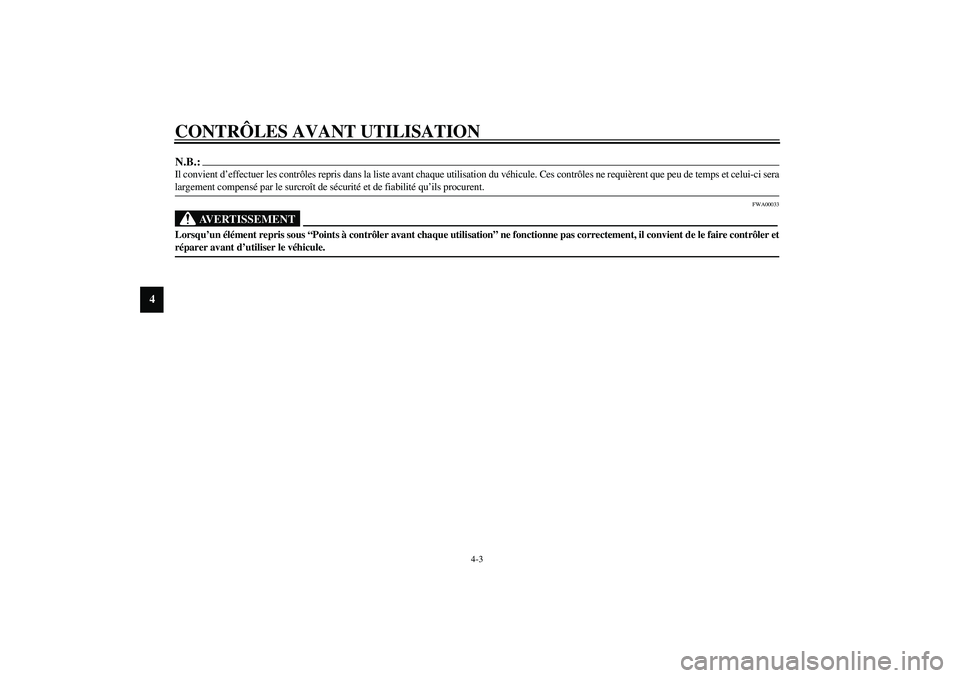

CONTRÔLES AVANT UTILISATION
4-3
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ U5KSF4.book Page 3 Wednesday, October 2, 2002 11:17 AM
Page 43 of 102
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
Mise en marche d’un moteur froid ................................................................ 5-1
Mise en marche d’un moteur chaud .............................................................. 5-3
Passage des vitesses ...................................................................................... 5-3
Points de changement de vitesse recommandés
(pour la Suisse uniquement) ........................................................................ 5-4
Comment réduire sa consommation de carburant ......................................... 5-4
Rodage du moteur ......................................................................................... 5-5
Stationnement ................................................................................................ 5-5
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM
Page 44 of 102

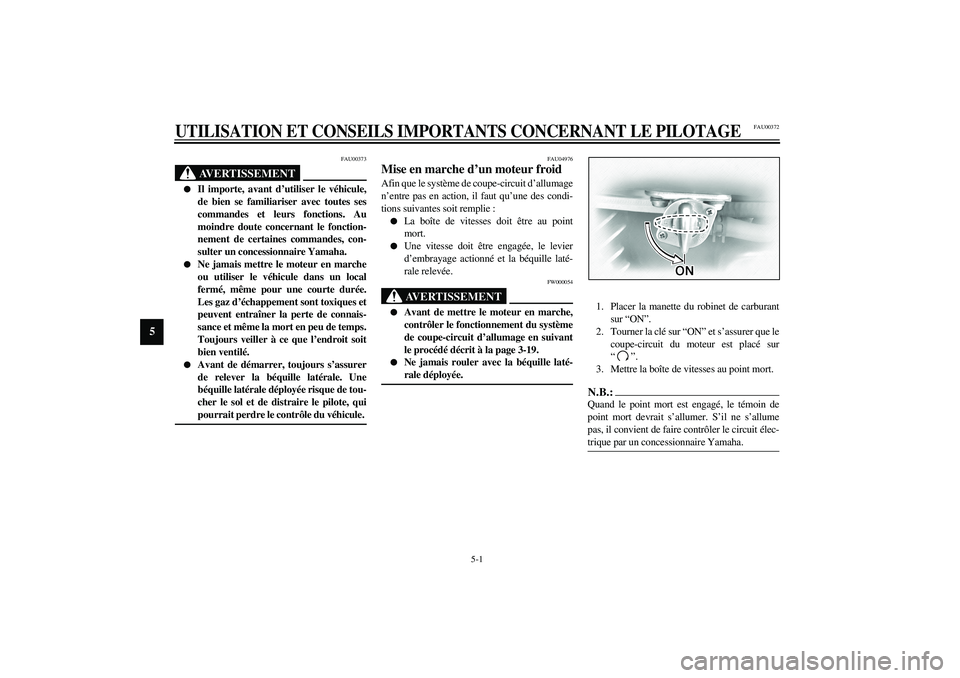

5-1
5
FAU00372
5-UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU00373
AVERTISSEMENT
_
Il importe, avant d’utiliser le véhicule,
de bien se familiariser avec toutes ses
commandes et leurs fonctions. Au
moindre doute concernant le fonction-
nement de certaines commandes, con-
sulter un concessionnaire Yamaha.
Ne jamais mettre le moteur en marche
ou utiliser le véhicule dans un local
fermé, même pour une courte durée.
Les gaz d’échappement sont toxiques et
peuvent entraîner la perte de connais-
sance et même la mort en peu de temps.
Toujours veiller à ce que l’endroit soit
bien ventilé.
Avant de démarrer, toujours s’assurer
de relever la béquille latérale. Une
béquille latérale déployée risque de tou-
cher le sol et de distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
_
FAU04976
Mise en marche d’un moteur froid Afin que le système de coupe-circuit d’allumage
n’entre pas en action, il faut qu’une des condi-
tions suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille laté-
rale relevée.
FW000054
AVERTISSEMENT
_
Avant de mettre le moteur en marche,
contrôler le fonctionnement du système
de coupe-circuit d’allumage en suivant
le procédé décrit à la page 3-19.
Ne jamais rouler avec la béquille laté-
rale déployée.
_
1. Placer la manette du robinet de carburant
sur “ON”.
2. Tourner la clé sur “ON” et s’assurer que le
coupe-circuit du moteur est placé sur
“”.
3. Mettre la boîte de vitesses au point mort.N.B.:_ Quand le point mort est engagé, le témoin de
point mort devrait s’allumer. S’il ne s’allume
pas, il convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha. _
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM
Page 45 of 102

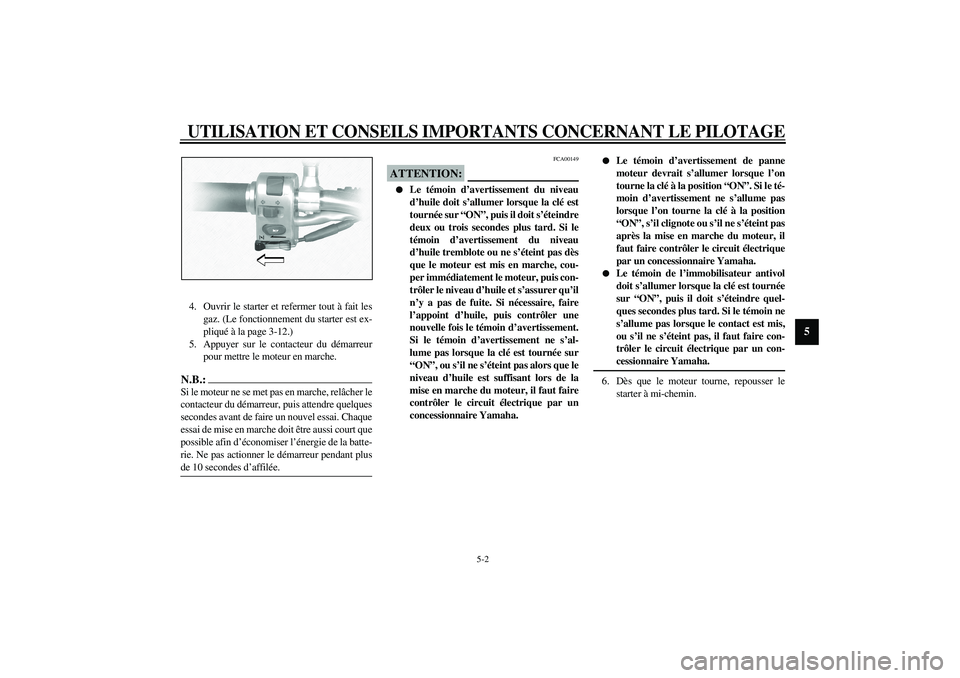

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
4. Ouvrir le starter et refermer tout à fait les
gaz. (Le fonctionnement du starter est ex-
pliqué à la page 3-12.)
5. Appuyer sur le contacteur du démarreur
pour mettre le moteur en marche.N.B.:_ Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, puis attendre quelques
secondes avant de faire un nouvel essai. Chaque
essai de mise en marche doit être aussi court que
possible afin d’économiser l’énergie de la batte-
rie. Ne pas actionner le démarreur pendant plus
de 10 secondes d’affilée. _
FCA00149
ATTENTION:_
Le témoin d’avertissement du niveau
d’huile doit s’allumer lorsque la clé est
tournée sur “ON”, puis il doit s’éteindre
deux ou trois secondes plus tard. Si le
témoin d’avertissement du niveau
d’huile tremblote ou ne s’éteint pas dès
que le moteur est mis en marche, cou-
per immédiatement le moteur, puis con-
trôler le niveau d’huile et s’assurer qu’il
n’y a pas de fuite. Si nécessaire, faire
l’appoint d’huile, puis contrôler une
nouvelle fois le témoin d’avertissement.
Si le témoin d’avertissement ne s’al-
lume pas lorsque la clé est tournée sur
“ON”, ou s’il ne s’éteint pas alors que le
niveau d’huile est suffisant lors de la
mise en marche du moteur, il faut faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Le témoin d’avertissement de panne
moteur devrait s’allumer lorsque l’on
tourne la clé à la position “ON”. Si le té-
moin d’avertissement ne s’allume pas
lorsque l’on tourne la clé à la position
“ON”, s’il clignote ou s’il ne s’éteint pas
après la mise en marche du moteur, il
faut faire contrôler le circuit électrique
par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol
doit s’allumer lorsque la clé est tournée
sur “ON”, puis il doit s’éteindre quel-
ques secondes plus tard. Si le témoin ne
s’allume pas lorsque le contact est mis,
ou s’il ne s’éteint pas, il faut faire con-
trôler le circuit électrique par un con-
cessionnaire Yamaha.
_6. Dès que le moteur tourne, repousser le
starter à mi-chemin.
U5KSF4.book Page 2 Wednesday, October 2, 2002 11:17 AM
Page 46 of 102
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

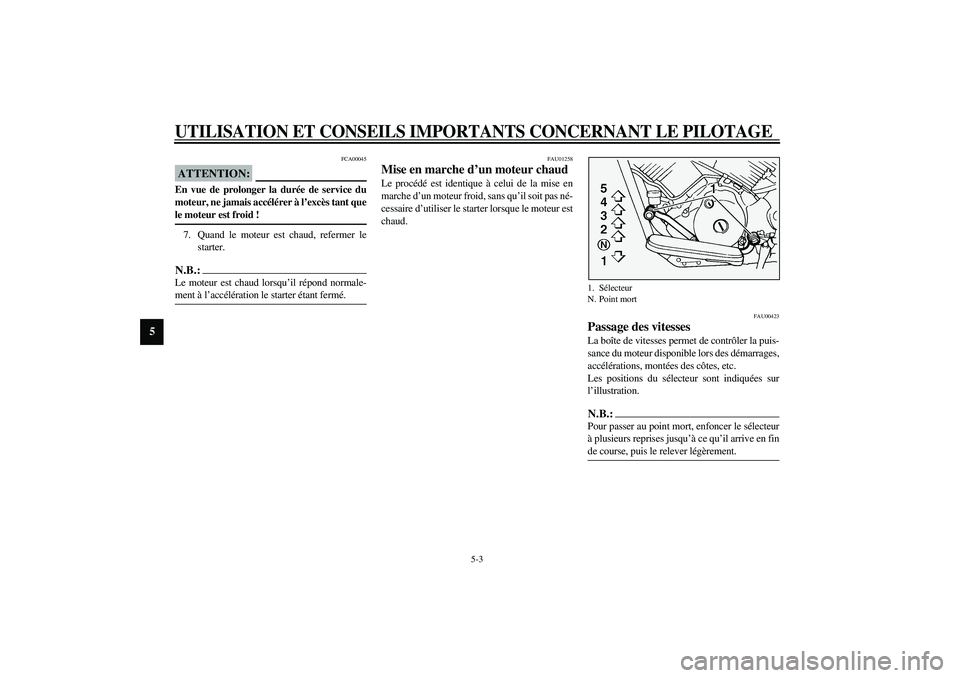

5-3
5
FCA00045
ATTENTION:_ En vue de prolonger la durée de service du
moteur, ne jamais accélérer à l’excès tant que
le moteur est froid ! _7. Quand le moteur est chaud, refermer le
starter.N.B.:_ Le moteur est chaud lorsqu’il répond normale-
ment à l’accélération le starter étant fermé. _
FAU01258
Mise en marche d’un moteur chaud Le procédé est identique à celui de la mise en
marche d’un moteur froid, sans qu’il soit pas né-
cessaire d’utiliser le starter lorsque le moteur est
chaud.
FAU00423
Passage des vitesses La boîte de vitesses permet de contrôler la puis-
sance du moteur disponible lors des démarrages,
accélérations, montées des côtes, etc.
Les positions du sélecteur sont indiquées sur
l’illustration.N.B.:_ Pour passer au point mort, enfoncer le sélecteur
à plusieurs reprises jusqu’à ce qu’il arrive en fin
de course, puis le relever légèrement. _1. Sélecteur
N. Point mort
U5KSF4.book Page 3 Wednesday, October 2, 2002 11:17 AM
Page 47 of 102

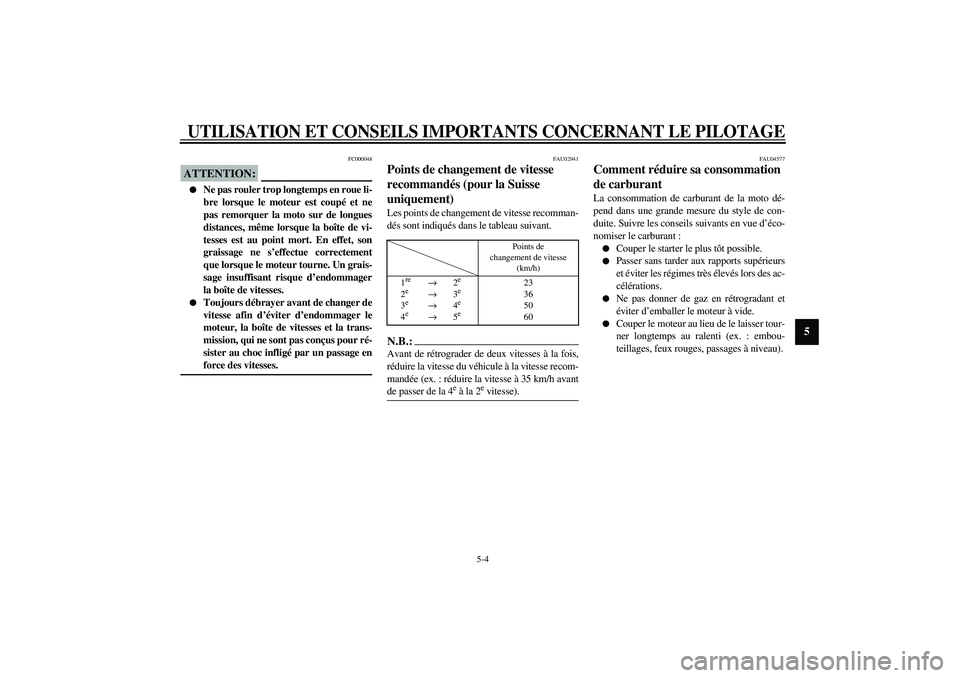

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FC000048
ATTENTION:_
Ne pas rouler trop longtemps en roue li-
bre lorsque le moteur est coupé et ne
pas remorquer la moto sur de longues
distances, même lorsque la boîte de vi-
tesses est au point mort. En effet, son
graissage ne s’effectue correctement
que lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endommager
la boîte de vitesses.
Toujours débrayer avant de changer de
vitesse afin d’éviter d’endommager le
moteur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus pour ré-
sister au choc infligé par un passage en
force des vitesses.
_
FAU02941
Points de changement de vitesse
recommandés (pour la Suisse
uniquement) Les points de changement de vitesse recomman-
dés sont indiqués dans le tableau suivant.CF-01FN.B.:_ Avant de rétrograder de deux vitesses à la fois,
réduire la vitesse du véhicule à la vitesse recom-
mandée (ex. : réduire la vitesse à 35 km/h avant
de passer de la 4
e à la 2
e vitesse).
_
FAU04577
Comment réduire sa consommation
de carburant La consommation de carburant de la moto dé-
pend dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
Couper le starter le plus tôt possible.
Passer sans tarder aux rapports supérieurs
et éviter les régimes très élevés lors des ac-
célérations.
Ne pas donner de gaz en rétrogradant et
éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser tour-
ner longtemps au ralenti (ex. : embou-
teillages, feux rouges, passages à niveau).
Points de
changement de vitesse
(km/h)
1re
→2
e
2e
→3
e
3e
→4
e
4e
→5
e
23
36
50
60
U5KSF4.book Page 4 Wednesday, October 2, 2002 11:17 AM
Page 48 of 102

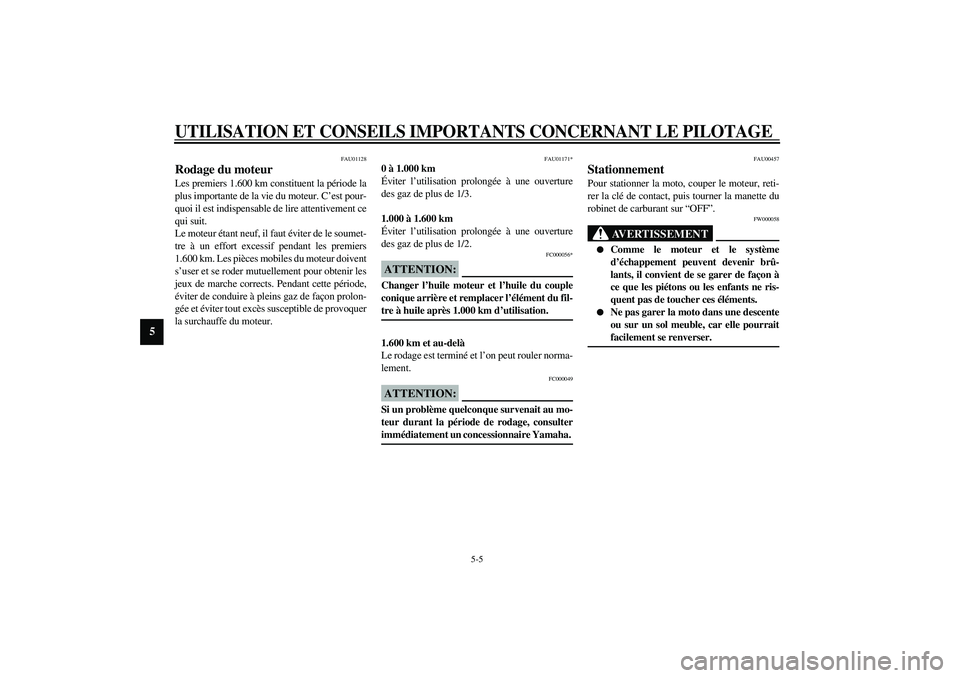

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU01128
Rodage du moteur Les premiers 1.600 km constituent la période la
plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le soumet-
tre à un effort excessif pendant les premiers
1.600 km. Les pièces mobiles du moteur doivent
s’user et se roder mutuellement pour obtenir les
jeux de marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de provoquer
la surchauffe du moteur.
FAU01171*
0 à 1.000 km
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 1/3.
1.000 à 1.600 km
Éviter l’utilisation prolongée à une ouverture
des gaz de plus de 1/2.
FC000056*
ATTENTION:_ Changer l’huile moteur et l’huile du couple
conique arrière et remplacer l’élément du fil-
tre à huile après 1.000 km d’utilisation. _1.600 km et au-delà
Le rodage est terminé et l’on peut rouler norma-
lement.
FC000049
ATTENTION:_ Si un problème quelconque survenait au mo-
teur durant la période de rodage, consulter
immédiatement un concessionnaire Yamaha. _
FAU00457
Stationnement Pour stationner la moto, couper le moteur, reti-
rer la clé de contact, puis tourner la manette du
robinet de carburant sur “OFF”.
FW000058
AVERTISSEMENT
_
Comme le moteur et le système
d’échappement peuvent devenir brû-
lants, il convient de se garer de façon à
ce que les piétons ou les enfants ne ris-
quent pas de toucher ces éléments.
Ne pas garer la moto dans une descente
ou sur un sol meuble, car elle pourrait
facilement se renverser.
_
U5KSF4.book Page 5 Wednesday, October 2, 2002 11:17 AM
Page 49 of 102

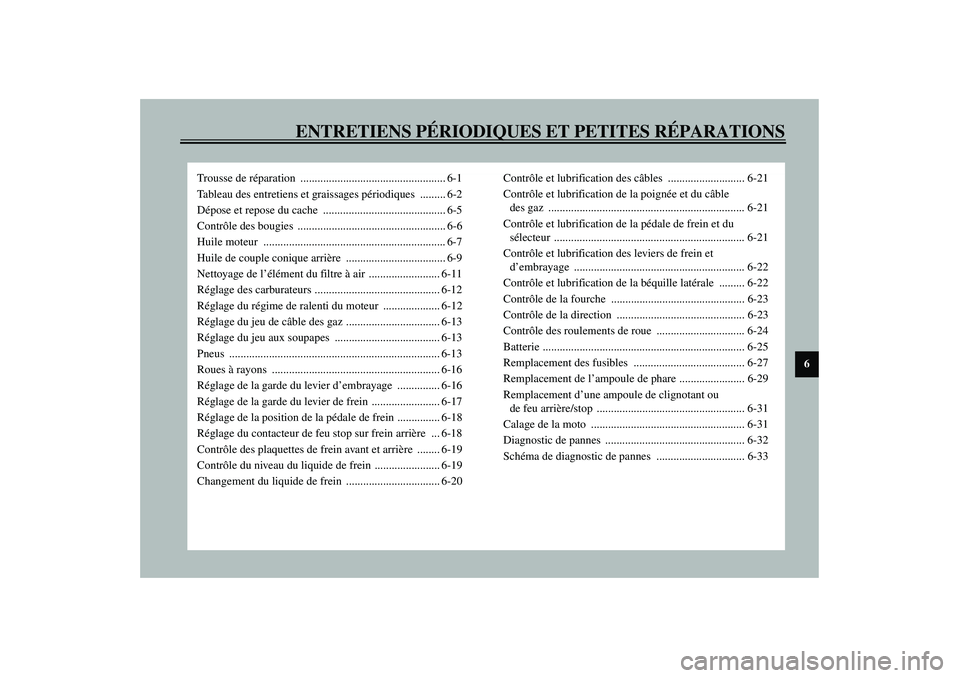

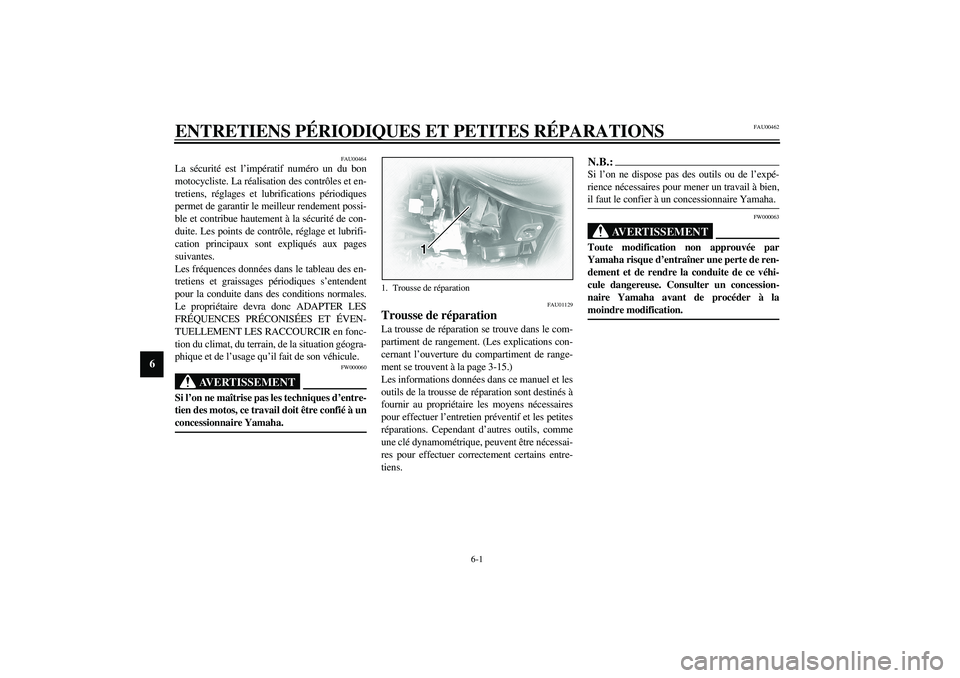

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose du cache ........................................... 6-5
Contrôle des bougies .................................................... 6-6
Huile moteur ................................................................ 6-7
Huile de couple conique arrière ................................... 6-9
Nettoyage de l’élément du filtre à air ......................... 6-11
Réglage des carburateurs ............................................ 6-12
Réglage du régime de ralenti du moteur .................... 6-12
Réglage du jeu de câble des gaz ................................. 6-13
Réglage du jeu aux soupapes ..................................... 6-13
Pneus .......................................................................... 6-13
Roues à rayons ........................................................... 6-16
Réglage de la garde du levier d’embrayage ............... 6-16
Réglage de la garde du levier de frein ........................ 6-17
Réglage de la position de la pédale de frein ............... 6-18
Réglage du contacteur de feu stop sur frein arrière ... 6-18
Contrôle des plaquettes de frein avant et arrière ........ 6-19
Contrôle du niveau du liquide de frein ....................... 6-19
Changement du liquide de frein ................................. 6-20Contrôle et lubrification des câbles ........................... 6-21
Contrôle et lubrification de la poignée et du câble
des gaz ..................................................................... 6-21
Contrôle et lubrification de la pédale de frein et du
sélecteur ................................................................... 6-21
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-22
Contrôle et lubrification de la béquille latérale ......... 6-22
Contrôle de la fourche ............................................... 6-23
Contrôle de la direction ............................................. 6-23
Contrôle des roulements de roue ............................... 6-24
Batterie ....................................................................... 6-25
Remplacement des fusibles ....................................... 6-27
Remplacement de l’ampoule de phare ....................... 6-29
Remplacement d’une ampoule de clignotant ou
de feu arrière/stop .................................................... 6-31
Calage de la moto ...................................................... 6-31
Diagnostic de pannes ................................................. 6-32
Schéma de diagnostic de pannes ............................... 6-33
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM
Page 50 of 102
6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc ADAPTER LES
FRÉQUENCES PRÉCONISÉES ET ÉVEN-
TUELLEMENT LES RACCOURCIR en fonc-
tion du climat, du terrain, de la situation géogra-
phique et de l’usage qu’il fait de son véhicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU01129
Trousse de réparation La trousse de réparation se trouve dans le com-
partiment de rangement. (Les explications con-
cernant l’ouverture du compartiment de range-
ment se trouvent à la page 3-15.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
1. Trousse de réparation
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM
