YAMAHA XVS125 2004 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1
2
3
4
5
6
7
8
9
ACHTUNG:

GCA10570
Eine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von
Motor und anderen wichtigen Teilen
und kann dazu führen, daß die Kette
reißt oder abspringt. Daher darauf
achten, daß der Kettendurchhang
sich im Sollbereich befindet.
3. Beide Kontermuttern und die
Achsmutter mit dem vorgeschrie-benen Anzugsmoment festziehen.
4. Spiel des Fußbremshebels ein-
stellen. (Siehe Seite 6-19.)
WARNUNG

GWA10660
Nach dem Einstellen des Fußbrems-
hebels die Funktion des Bremslicht-
schalters prüfen.
GAU23020
Antriebskette schmieren
Die Kette muß gemäß Wartungs- und
Schmiertabelle gereinigt und ge-
schmiert werden, um den Verschleiß
gering zu halten. Dies gilt besonders für
den Betrieb in nassen oder staubigen
Gegenden. Die Antriebskette wie folgt
warten:
ACHTUNG:

GCA10580
Die Antriebskette muß nach der
Fahrzeugreinigung oder einer Fahrt
im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad
mit einer kleinen weichen Bürste
reinigen.
ACHTUNG:

GCA11120
Die Kette nicht mit Dampfstrahler,
Hochdruck-Waschanlagen oder ei-
nem ungeeigneten Lösungsmittel
reinigen, um eine Beschädigung der
O-Ringe zu vermeiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit
1. Einstellmutter des Antriebskettendurch-
hangs
2. Ausrichtungsmarkierungen
3. Kontermutter
3
1
2
(a) (b)

Anzugsdrehmomente:
Kontermutter:
16 Nm (1.6 m·kgf, 11.6 ft·lbf)
Achsmutter:
104 Nm (10.4 m·kgf, 75 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
2
3
4
5
67
8
9
O-Ring-Kettenspray schmieren.
ACHTUNG:

GCA11110
Motoröl und andere Schmiermittel
sind für die Antriebskette nicht zu
verwenden, da sie möglicherweise
Lösungsmittel enthalten, die die
O-Ringe beschädigen können.
GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und de-
ren Zustand sollte vor jeder Fahrt kon-
trolliert werden und die Züge und deren
Enden ggf. geschmiert werden. Ist ein
Bowdenzug beschädigt oder funktio-
niert er nicht reibungslos, muß er von
einer Yamaha-Fachwerkstatt kontrol-
liert oder ersetzt werden.
WARNUNG

GWA10720
Durch beschädigte Seilzughüllen
können Seilzüge korrodieren und in
ihrer Funktion eingeschränkt wer-
den. Aus Sicherheitsgründen
beschädigte Seilzüge unverzüglich
erneuern.
GAU23110
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zu-
sätzlich sollte der Gaszug gemäß den
in der Wartungs- und Schmiertabelle
vorgeschriebenen Abständen ge-
schmiert oder ersetzt werden.
Empfohlenes Schmiermittel:
Motoröl

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
1
2
3
4
5
6
7
8
9

GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren
Vor Fahrtantritt die Funktion der Fuß-
brems- und Schalthebel prüfen und
ggf. die Drehpunkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen
und ggf. die Drehpunkte schmieren.
GAU23200
Seitenständer prüfen und
schmieren
Die Funktion des Seitenständers sollte
vor jeder Fahrt geprüft werden und die
Drehpunkte und Metall-auf-Me-
tall-Kontaktoberflächen sollten gegebe-
nenfalls geschmiert werden.
WARNUNG

GWA10730
Falls der Seitenständer klemmt, die-
sen von einer Yamaha-Fachwerk-
statt instand setzen lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universal-
schmierfett)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
2
3
4
5
67
8
9

GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskopga-
bel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den.
Zustand prüfen
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe
auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gera-
der Stellung halten.
2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker
mehrmals einfedern und prüfen,
ob sie leichtgängig ein- und ausfe-
dert.
ACHTUNG:

GCA10590
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefähr-
dung dar. Darum muß der Zustand der
Lenkung folgendermaßen in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geprüft werden.
1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft
schwebt.
WARNUNG

GWA10750
Das Fahrzeug sicher abstützen, da-
mit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie in
Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und instand
setzen lassen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
1
2
3
4
5
6
7
8
9

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu-
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU23380
Batterie
Die Batterie befindet sich hinter der Ab-
deckung B. (Siehe Seite 6-6.)
Dieses Modell ist mit einer versiegelten
Batterie (MF) ausgestattet, die absolut
wartungsfrei ist. Die Kontrolle des Säu-
restands und das Auffüllen von destil-
liertem Wasser entfallen deshalb.
ACHTUNG:

GCA10620
Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die
Batterie ernsthaft beschädigen wür-
de.
1. Batterie
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
2
3
4
5
67
8
9
WARNUNG

GWA10760

Die Batterie enthält giftige
Schwefelsäure, die schwere Ve-
rätzungen hervorrufen kann.
Daher beim Umgang mit Batteri-
en stets einen geeigneten Au-
genschutz tragen. Augen, Haut
und Kleidung unter keinen Um-
ständen mit Batteriesäure in Be-
rührung bringen. Im Falle, daß
Batteriesäure mit Haut in Berüh-
rung kommt, führen Sie die fol-
genden ERSTE
HILFE-Maßnahmen durch.

ÄUßERLICH: Mit reichlich
Wasser abspülen.

INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.

AUGEN: Mindestens 15 Minu-
ten lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Da-her Funken, offene Flammen,
brennende Zigaretten und ande-
re Feuerquellen von der Batterie
fernhalten. Beim Laden der Bat-
terie in geschlossenen Räumen
für ausreichende Belüftung sor-
gen.

DIES UND BATTERIEN VON
KINDERN FERNHALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerk-
statt aufladen lassen. Beachten Sie,
daß die Batterie sich durch die Zuschal-
tung elektrischer Nebenverbraucher
schneller entlädt und deshalb öfter auf-
geladen werden muß.
Batterie lagern
1. Wird das Fahrzeug über einen Mo-
nat lang nicht benutzt, die Batterie
ausbauen, aufladen und an einem
kühlen und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf. aufla-den.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Nach der Montage sicherstellen,
daß die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
ACHTUNG:

GCA10630

Die Batterie immer in gelade-
nem Zustand halten. Das La-
gern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.

Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstantstrom-
stärke und/oder -spannung).
Konventionelle Ladegeräte
können die Lebensdauer der
wartungsfreien Batterie ver-
mindern. Falls Sie keinen Zu-
gang zu einem Ladegerät für
die wartungsfreie Batterie ha-
ben, lassen Sie sie von Ihrer
Yamaha-Fachwerkstatt aufla-

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
1
2
3
4
5
6
7
8
9

den.
GAU23522
Sicherungen wechseln
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält, be-
finden sich hinter der Abdeckung A.
(Siehe Seite 6-6.)
Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF” dre-
hen und den betroffenen Strom-
kreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vorge-
schriebenen Amperezahl einset-zen.
1. Sicherungskasten
1
1

1. Hauptsicherung
2. Zusätzliche Hauptsicherung
3. Scheinwerfersicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Vergaserheizungssicherung
7. Ersatzsicherung
7
3
56
4
2
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
2
3
4
5
67
8
9
ACHTUNG:

GCA10640
Niemals Sicherungen mit einer hö-
heren als der vorgeschriebenen Am-
perezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen Kom-
ponenten und sogar einen Brand
verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen, ob
das elektrische System einwand-
frei arbeitet.4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektrische
Anlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU23791
Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogen-
lampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt wer-
den.
1. Den Scheinwerfereinsatz ab-
schrauben.
2. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampen-
schutzkappe abnehmen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Vergaserheizungssicherung:
10.0 A
1. Scheinwerfereinsatz
2. Schraube
1
2(×2)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
1
2
3
4
5
6
7
8
9
3. Den Lampenhalter aushängen
und dann die defekte Lampe her-
ausnehmen.
WARNUNG

GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter fern-
halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
ACHTUNG:

GCA10660
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leuchtkraft
und Lebensdauer der Lampe. Des-halb den Glaskolben der Scheinwer-
ferlampe nicht mit den Fingern
berühren. Verunreinigungen der
Scheinwerferlampe mit einem mit
Alkohol oder Verdünner angefeuch-
teten Tuch entfernen.
5. Die Lampenschutzkappe aufset-
zen und dann den Steckverbinder
einstecken.
6. Den Scheinwerfereinsatz fest-
schrauben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
1. Scheinwerfer-Steckverbinder
1. Abdeckung der Lampe
1
1

1. Halterung der Scheinwerferlampe
1

1. Den Glasteil der Lampe nicht berühren.
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
2
3
4
5
67
8
9

GAU24131

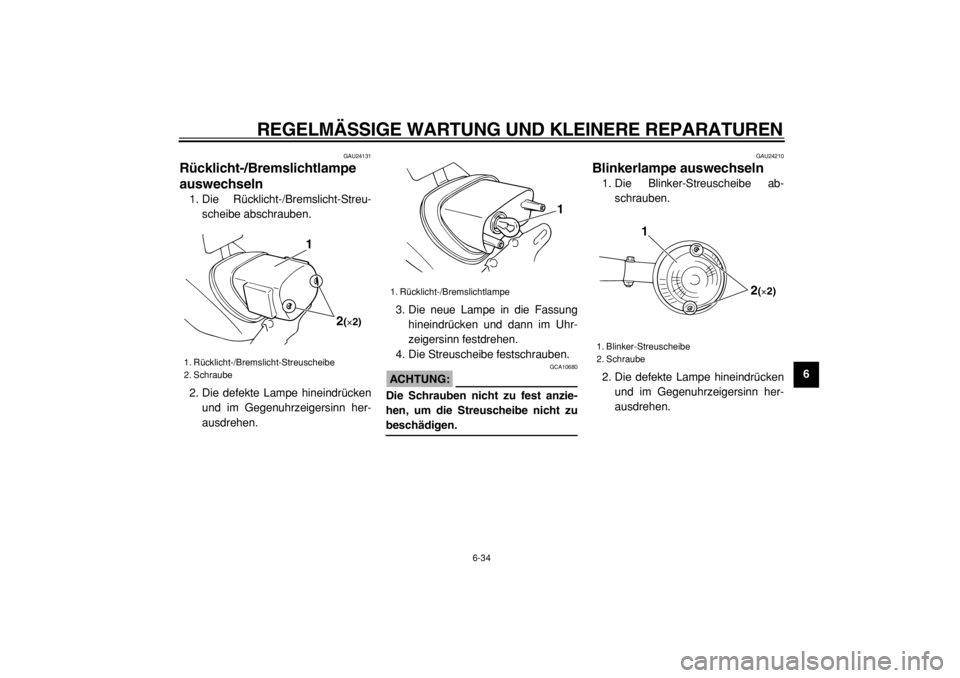

Rücklicht-/Bremslichtlampe
auswechseln
1. Die Rücklicht-/Bremslicht-Streu-
scheibe abschrauben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn her-
ausdrehen.3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:

GCA10680
Die Schrauben nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
GAU24210
Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe ab-
schrauben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn her-
ausdrehen.
1. Rücklicht-/Bremslicht-Streuscheibe
2. Schraube
2(×2)
1

1. Rücklicht-/Bremslichtlampe
1

1. Blinker-Streuscheibe
2. Schraube
2(×2)
1
