YAMAHA XVS125 2004 Notices Demploi (in French)

5JX-28199-F3
XVS125
IMPRIME SUR PAPIER RECYCLE
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.6–0.1×1 !
(F)
MANUEL DU PROPRIÉTAIRE
5JX-9-F3_hyoushi 5/30/03 8:52 AM Page 1

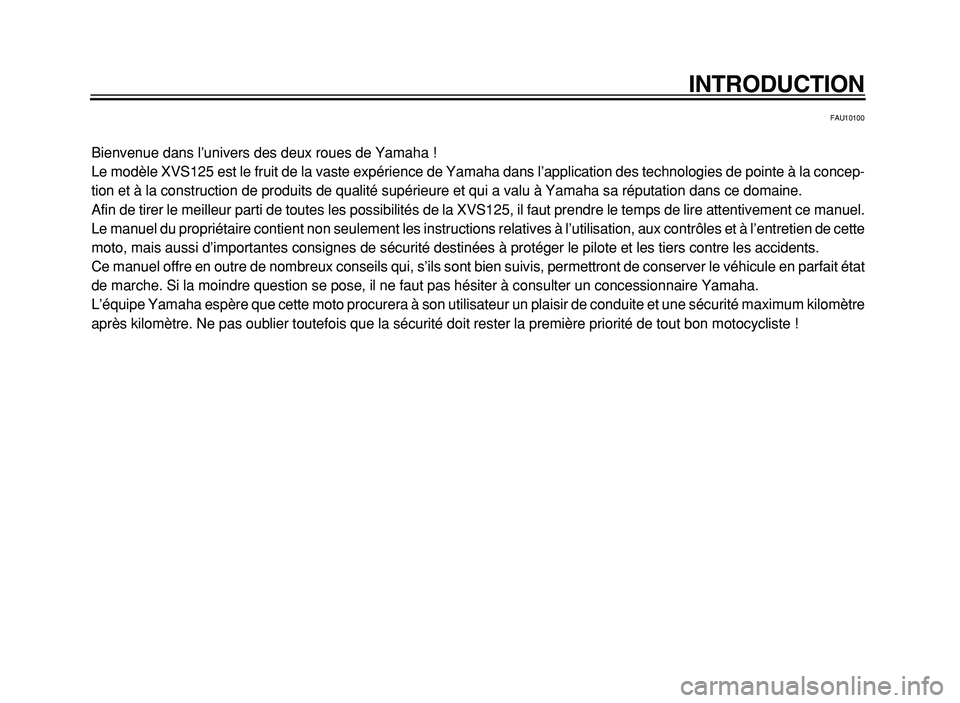

INTRODUCTION
FAU10100
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XVS125 est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la concep-
tion et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XVS125, il faut prendre le temps de lire attentivement ce manuel.
Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette
moto, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état
de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre
après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10150
Les informations particulièrement importantes sont repérées par les notations suivantes :
N.B.:


Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ultérieurement.

Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent,
bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas
refléter de petites modifications apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement
ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire Yamaha.
AVERTISSEMENT

FWA10030
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ!
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mort du pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le véhicule.
La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le véhicule.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.AVERTISSEMENT
ATTENTION:
N.B.:

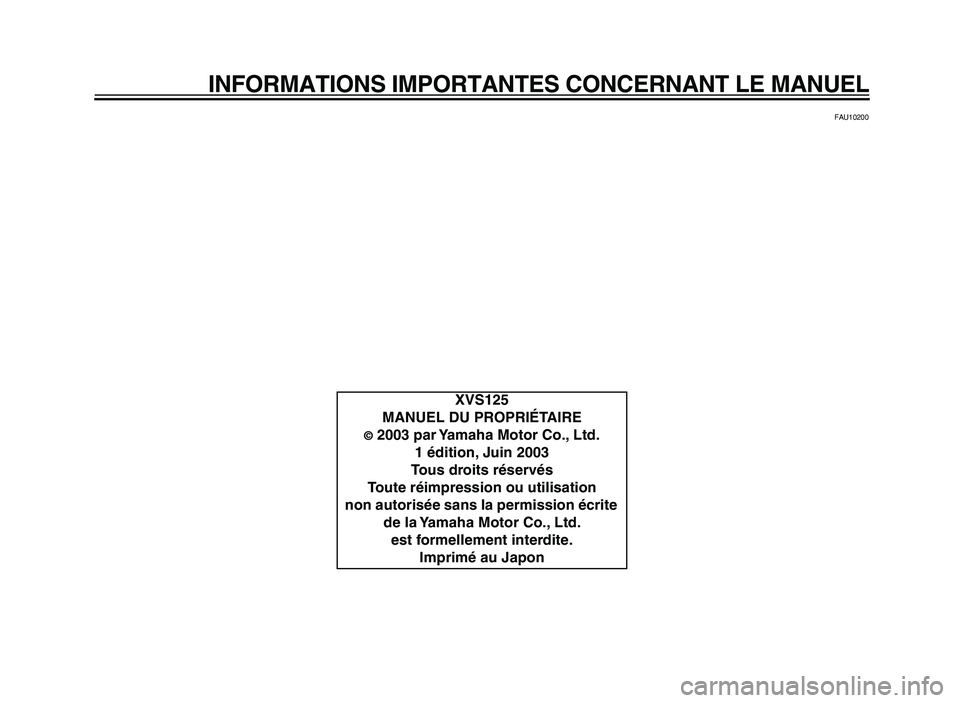

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
XVS125
MANUEL DU PROPRIÉTAIRE
©
2003 par Yamaha Motor Co., Ltd.
1 édition, Juin 2003
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon

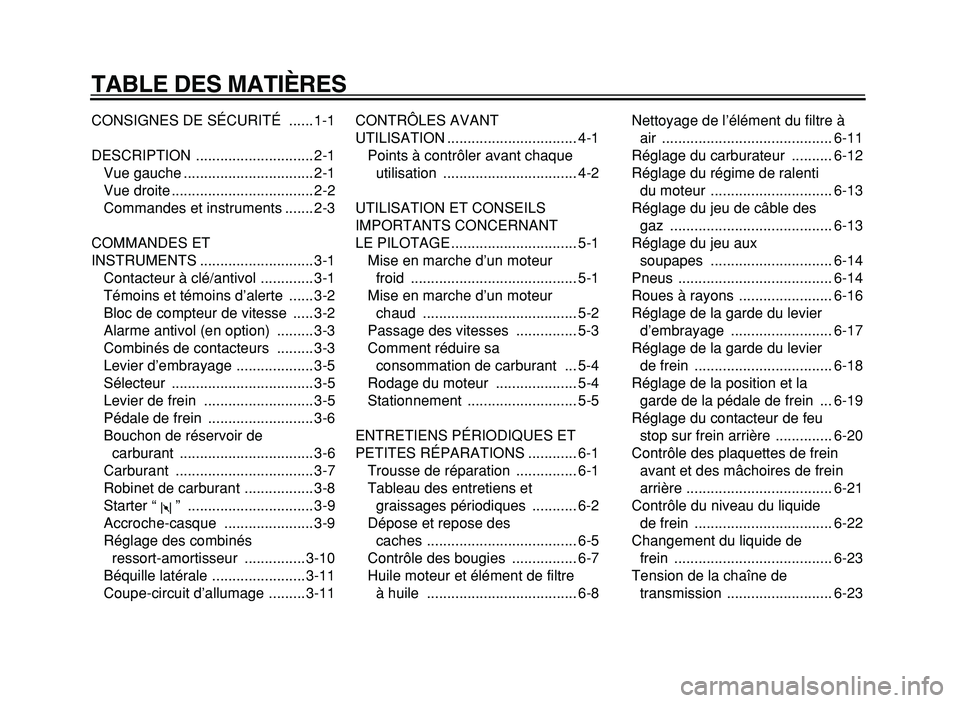

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ...... 1-1
DESCRIPTION ............................. 2-1
Vue gauche ................................ 2-1
Vue droite ................................... 2-2
Commandes et instruments ....... 2-3
COMMANDES ET
INSTRUMENTS ............................ 3-1
Contacteur à clé/antivol ............. 3-1
Témoins et témoins d’alerte ...... 3-2
Bloc de compteur de vitesse ..... 3-2
Alarme antivol (en option) ......... 3-3
Combinés de contacteurs ......... 3-3
Levier d’embrayage ................... 3-5
Sélecteur ................................... 3-5
Levier de frein ........................... 3-5
Pédale de frein .......................... 3-6
Bouchon de réservoir de
carburant ................................. 3-6
Carburant .................................. 3-7
Robinet de carburant ................. 3-8
Starter “ ” ............................... 3-9
Accroche-casque ...................... 3-9
Réglage des combinés
ressort-amortisseur ............... 3-10
Béquille latérale ....................... 3-11
Coupe-circuit d’allumage ......... 3-11CONTRÔLES AVANT
UTILISATION ................................ 4-1
Points à contrôler avant chaque
utilisation ................................. 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT
LE PILOTAGE ............................... 5-1
Mise en marche d’un moteur
froid ......................................... 5-1
Mise en marche d’un moteur
chaud ...................................... 5-2
Passage des vitesses ............... 5-3
Comment réduire sa
consommation de carburant ... 5-4
Rodage du moteur .................... 5-4
Stationnement ........................... 5-5
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS ............ 6-1
Trousse de réparation ............... 6-1
Tableau des entretiens et
graissages périodiques ........... 6-2
Dépose et repose des
caches ..................................... 6-5
Contrôle des bougies ................ 6-7
Huile moteur et élément de filtre
à huile ..................................... 6-8Nettoyage de l’élément du filtre à
air .......................................... 6-11
Réglage du carburateur .......... 6-12
Réglage du régime de ralenti
du moteur .............................. 6-13
Réglage du jeu de câble des
gaz ........................................ 6-13
Réglage du jeu aux
soupapes .............................. 6-14
Pneus ...................................... 6-14
Roues à rayons ....................... 6-16
Réglage de la garde du levier
d’embrayage ......................... 6-17
Réglage de la garde du levier
de frein .................................. 6-18
Réglage de la position et la
garde de la pédale de frein ... 6-19
Réglage du contacteur de feu
stop sur frein arrière .............. 6-20
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière .................................... 6-21
Contrôle du niveau du liquide
de frein .................................. 6-22
Changement du liquide de
frein ....................................... 6-23
Tension de la chaîne de
transmission .......................... 6-23

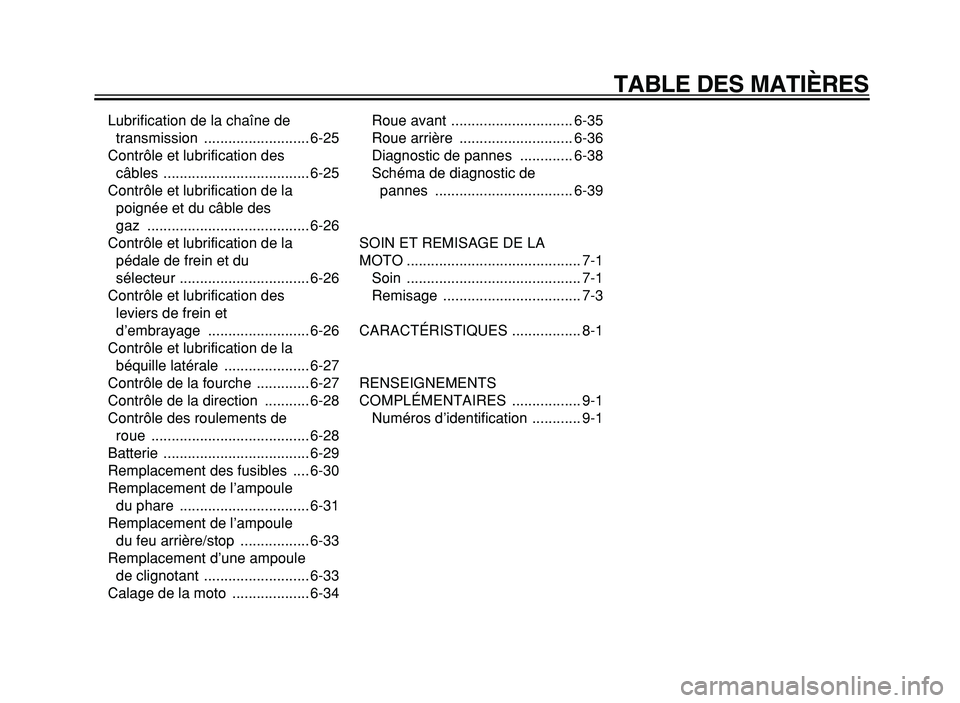

TABLE DES MATIÈRES
Lubrification de la chaîne de
transmission .......................... 6-25
Contrôle et lubrification des
câbles .................................... 6-25
Contrôle et lubrification de la
poignée et du câble des
gaz ........................................ 6-26
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................ 6-26
Contrôle et lubrification des
leviers de frein et
d’embrayage ......................... 6-26
Contrôle et lubrification de la
béquille latérale ..................... 6-27
Contrôle de la fourche ............. 6-27
Contrôle de la direction ........... 6-28
Contrôle des roulements de
roue ....................................... 6-28
Batterie .................................... 6-29
Remplacement des fusibles .... 6-30
Remplacement de l’ampoule
du phare ................................ 6-31
Remplacement de l’ampoule
du feu arrière/stop ................. 6-33
Remplacement d’une ampoule
de clignotant .......................... 6-33
Calage de la moto ................... 6-34Roue avant .............................. 6-35
Roue arrière ............................ 6-36
Diagnostic de pannes ............. 6-38
Schéma de diagnostic de
pannes .................................. 6-39
SOIN ET REMISAGE DE LA
MOTO ........................................... 7-1
Soin ........................................... 7-1
Remisage .................................. 7-3
CARACTÉRISTIQUES ................. 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ................. 9-1
Numéros d’identification ............ 9-1

1-1
1

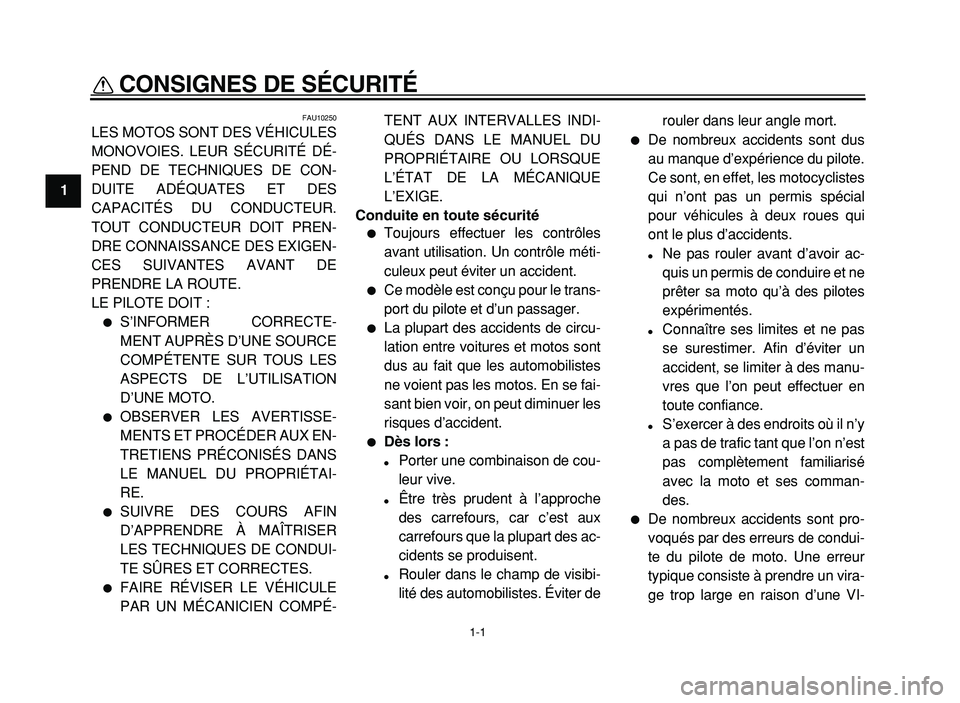

CONSIGNES DE SÉCURITÉ
FAU10250
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉ-
PEND DE TECHNIQUES DE CON-
DUITE ADÉQUATES ET DES
CAPACITÉS DU CONDUCTEUR.
TOUT CONDUCTEUR DOIT PREN-
DRE CONNAISSANCE DES EXIGEN-
CES SUIVANTES AVANT DE
PRENDRE LA ROUTE.
LE PILOTE DOIT :

S’INFORMER CORRECTE-
MENT AUPRÈS D’UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L’UTILISATION
D’UNE MOTO.

OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS
LE MANUEL DU PROPRIÉTAI-
RE.

SUIVRE DES COURS AFIN
D’APPRENDRE À MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.

FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DU
PROPRIÉTAIRE OU LORSQUE
L’ÉTAT DE LA MÉCANIQUE
L’EXIGE.
Conduite en toute sécurité

Toujours effectuer les contrôles
avant utilisation. Un contrôle méti-
culeux peut éviter un accident.

Ce modèle est conçu pour le trans-
port du pilote et d’un passager.

La plupart des accidents de circu-
lation entre voitures et motos sont
dus au fait que les automobilistes
ne voient pas les motos. En se fai-
sant bien voir, on peut diminuer les
risques d’accident.

Dès lors :

Porter une combinaison de cou-
leur vive.

Être très prudent à l’approche
des carrefours, car c’est aux
carrefours que la plupart des ac-
cidents se produisent.

Rouler dans le champ de visibi-
lité des automobilistes. Éviter derouler dans leur angle mort.

De nombreux accidents sont dus
au manque d’expérience du pilote.
Ce sont, en effet, les motocyclistes
qui n’ont pas un permis spécial
pour véhicules à deux roues qui
ont le plus d’accidents.

Ne pas rouler avant d’avoir ac-
quis un permis de conduire et ne
prêter sa moto qu’à des pilotes
expérimentés.

Connaître ses limites et ne pas
se surestimer. Afin d’éviter un
accident, se limiter à des manu-
vres que l’on peut effectuer en
toute confiance.

S’exercer à des endroits où il n’y
a pas de trafic tant que l’on n’est
pas complètement familiarisé
avec la moto et ses comman-
des.

De nombreux accidents sont pro-
voqués par des erreurs de condui-
te du pilote de moto. Une erreur
typique consiste à prendre un vira-
ge trop large en raison d’une VI-

CONSIGNES DE SÉCURITÉ
1-2
1
TESSE EXCESSIVE ou un virage
trop court (véhicule pas assez in-
cliné pour la vitesse).

Toujours respecter les limites de
vitesse et ne jamais rouler plus
vite que ne le permettent l’état
de la route et le trafic.

Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.

La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.

Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle de la
moto.

Le passager doit toujours se te-
nir des deux mains, soit au pilo-
te, soit à la poignée du passager
ou à la poignée de manutention,
si le modèle en est pourvu, et
garder les deux pieds sur les re-pose-pieds du passager.

Ne jamais prendre en charge un
passager qui ne puisse placer
fermement ses deux pieds sur
les repose-pieds du passager.

Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.

Cette moto est conçue pour être
utilisée sur route exclusivement.
Elle ne convient pas pour une utili-
sation tout-terrain.
Équipement
La plupart des accidents mortels en
moto résultent de blessures à la tête.
Le port du casque est le seul moyen
d’éviter ou de limiter les blessures à la
tête.

Toujours porter un casque homo-
logué.

Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la dé-
tection des obstacles.

Porter des bottes, une veste, unpantalon et des gants solides pour
se protéger des éraflures en cas
de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande,
aux repose-pieds ou même aux
roues, ce qui risque d’être la cause
d’un accident.

Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des vête-
ments de protection qui couvrent
les jambes, les chevilles et les
pieds.

Les consignes ci-dessus s’adres-
sent également au passager.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite de la moto
dangereuse et être la cause d’acci-
dents graves. Certaines modifications
peuvent, en outre, rendre l’utilisation de

CONSIGNES DE SÉCURITÉ
1-3
1
la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur la moto peut
réduire sa stabilité et sa maniabilité si la
répartition du poids de la moto est mo-
difiée. Afin d’éviter tout risque d’acci-
dent, monter accessoires et bagages
avec beaucoup de soin. Redoubler de
prudence lors de la conduite d’une
moto chargée d’accessoires ou de ba-
gages. Voici quelques directives à sui-
vre concernant les accessoires et le
chargement :
Charge
S’assurer que le poids total du pilote,
du passager, des bagages et des ac-
cessoires ne dépasse pas la charge
maximum de 183 kg (404 lb). Même
lorsque cette limite de poids n’est pas
dépassée, garder les points suivants à
l’esprit :


Les bagages et les accessoires
doivent être fixés aussi bas et près
de la moto que possible. S’efforcer
de répartir au mieux le poids de fa-çon égale des deux côtés de la
moto afin de ne pas la dé-
séquilibrer.

Un déplacement soudain du char-
gement peut créer un dé-
séquilibre. S’assurer que les
accessoires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des acces-
soires et des bagages.

Ne jamais placer des objets lourds
ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
Accessoires
Des accessoires Yamaha d’origine
sont disponibles. Ceux-ci sont spé-
cialement conçus pour cette moto.
Yamaha ne pouvant tester tous les
accessoires disponibles sur le mar-
ché, le propriétaire est personnelle-
ment responsable de la sélection, dumontage et de l’utilisation d’accessoi-
res d’autres marques. Sélectionner et
monter judicieusement tout accessoi-
re.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.


Ne jamais monter d’accessoires
ou transporter de bagages qui
pourraient nuire au bon fonction-
nement de la moto. Examiner soi-
gneusement les accessoires avant
de les monter pour s’assurer qu’ils
ne réduisent en rien la garde au
sol, l’angle d’inclinaison dans les
virages, le débattement limite de la
suspension, la course de la direc-
tion ou le fonctionnement des
commandes. Vérifier aussi qu’ils
ne cachent pas les feux et cata-
dioptres.

Les accessoires montés sur le
guidon ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution
du poids ou à des changements

CONSIGNES DE SÉCURITÉ
1-4
1
d’ordre aérodynamique. Si des
accessoires sont montés sur le
guidon ou autour de la fourche,
ils doivent être aussi légers et
compacts que possible.

Des accessoires volumineux ris-
quent de réduire sérieusement
la stabilité de la moto en raison
d’effets aérodynamiques. Le
vent peut avoir tendance à sou-
lever la moto et le vent latéral
peut la rendre instable. De tels
accessoires peuvent également
rendre le véhicule instable lors
du croisement ou du dé-
passement de camions.

Certains accessoires peuvent
forcer le pilote à modifier sa po-
sition de conduite. Une position
de conduite incorrecte réduit la
liberté de mouvement du pilote
et peut limiter son contrôle du
véhicule. De tels accessoires ne
sont donc pas recommandés.

La prudence est de rigueur lors de
l’installation de tout accessoireélectrique supplémentaire. Si ces
accessoires excèdent la capacité
du système électrique de la moto,
une panne électrique peut résulter,
ce qui risque de provoquer des
problèmes d’éclairage et une perte
de puissance du moteur.
Essence et gaz d’échappement

L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :

Toujours couper le moteur avant
de faire le plein.

Bien veiller à ne pas renverser
d’essence sur le moteur et sur
les éléments de l’échappement.

Ne pas faire le plein en fumant
ou à proximité d’une flamme.

Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d’échap-
pement sont toxiques et peuvent
entraîner une perte de connais-
sance et même la mort en peu de
temps. Ne laisser tourner le mo-
teur que dans un endroit bien ven-
tilé.

Toujours couper le moteur et reti-
rer la clé de contact avant de lais-
ser la moto sans surveillance. Au
moment de se garer, garder les
points suivants à l’esprit :

Comme le moteur et les élé-
ments de l’échappement peu-
vent devenir brûlants, il convient
de se garer de façon à ce que
les piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.

Ne pas garer la moto dans une
descente ou sur un sol meuble,
car elle pourrait facilement se
renverser.

Ne pas garer la moto près d’une
source de flammes ou d’étincel-
les (ex. : un poêle au pétrole ou
un brasier quelconque), afin
d’éviter le risque qu’elle prenne
feu.

Lors du transport de la moto dans
un autre véhicule, s’assurer qu’elle
est bien à la verticale et que le ro-
binet de carburant est bien à la po-
