YAMAHA XVS1300A 2011 Manuale duso (in Italian)

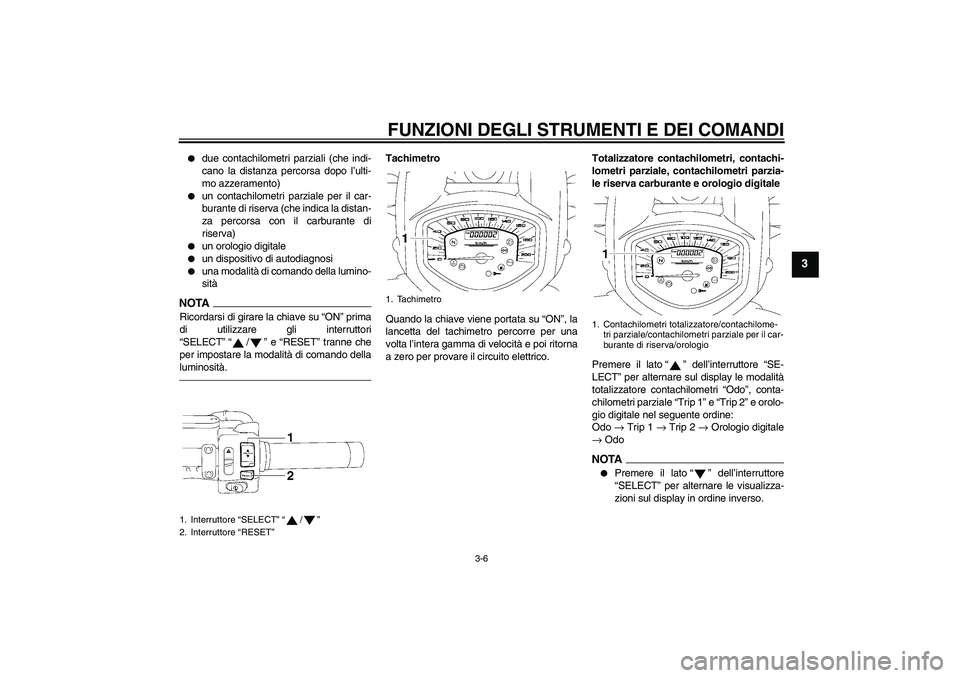

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un orologio digitale


un dispositivo di autodiagnosi


una modalità di comando della lumino-
sità
NOTA
Ricordarsi di girare la chiave su “ON” prima
di utilizzare gli interruttori
“SELECT”“/” e “RESET” tranne che
per impostare la modalità di comando della
luminosità.
Tachimetro
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.Totalizzatore contachilometri, contachi-
lometri parziale, contachilometri parzia-
le riserva carburante e orologio digitale
Premere il lato“” dell’interruttore “SE-
LECT” per alternare sul display le modalità
totalizzatore contachilometri “Odo”, conta-
chilometri parziale “Trip 1” e “Trip 2” e orolo-
gio digitale nel seguente ordine:
Odo → Trip 1 → Trip 2 → Orologio digitale
→ Odo
NOTA

Premere il lato“” dell’interruttore
“SELECT” per alternare le visualizza-
zioni sul display in ordine inverso.
1. Interruttore “SELECT”“/”
2. Interruttore “RESET”
1. Tachimetro
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva/orologio
U11CH4H0.book Page 6 Friday, December 3, 2010 10:09 AM

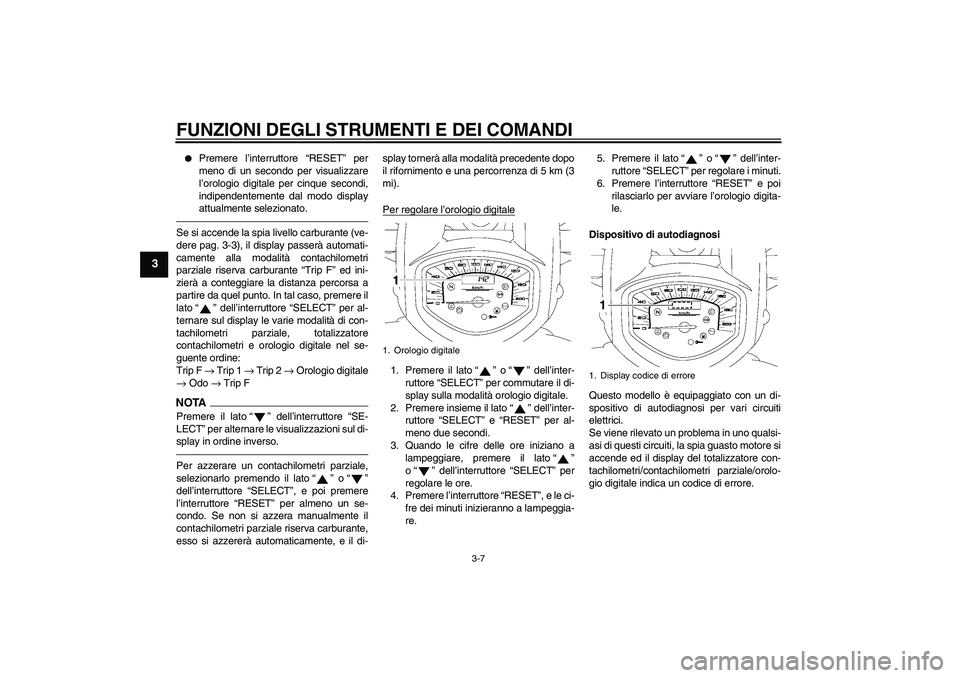

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3


Premere l’interruttore “RESET” per
meno di un secondo per visualizzare
l’orologio digitale per cinque secondi,
indipendentemente dal modo display
attualmente selezionato.
Se si accende la spia livello carburante (ve-
dere pag. 3-3), il display passerà automati-
camente alla modalità contachilometri
parziale riserva carburante “Trip F” ed ini-
zierà a conteggiare la distanza percorsa a
partire da quel punto. In tal caso, premere il
lato“” dell’interruttore “SELECT” per al-
ternare sul display le varie modalità di con-
tachilometri parziale, totalizzatore
contachilometri e orologio digitale nel se-
guente ordine:
Trip F → Trip 1 → Trip 2 → Orologio digitale
→ Odo → Trip FNOTAPremere il lato“” dell’interruttore “SE-
LECT” per alternare le visualizzazioni sul di-
splay in ordine inverso.Per azzerare un contachilometri parziale,
selezionarlo premendo il lato“” o“”
dell’interruttore “SELECT”, e poi premere
l’interruttore “RESET” per almeno un se-
condo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente, e il di-splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
Per regolare l’orologio digitale
1. Premere il lato“” o“” dell’inter-
ruttore “SELECT” per commutare il di-
splay sulla modalità orologio digitale.
2. Premere insieme il lato“” dell’inter-
ruttore “SELECT” e “RESET” per al-
meno due secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere il lato“”
o“” dell’interruttore “SELECT” per
regolare le ore.
4. Premere l’interruttore “RESET”, e le ci-
fre dei minuti inizieranno a lampeggia-
re.5. Premere il lato“” o“” dell’inter-
ruttore “SELECT” per regolare i minuti.
6. Premere l’interruttore “RESET” e poi
rilasciarlo per avviare l’orologio digita-
le.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display del totalizzatore con-
tachilometri/contachilometri parziale/orolo-
gio digitale indica un codice di errore.1. Orologio digitale
1. Display codice di errore1
U11CH4H0.book Page 7 Friday, December 3, 2010 10:09 AM

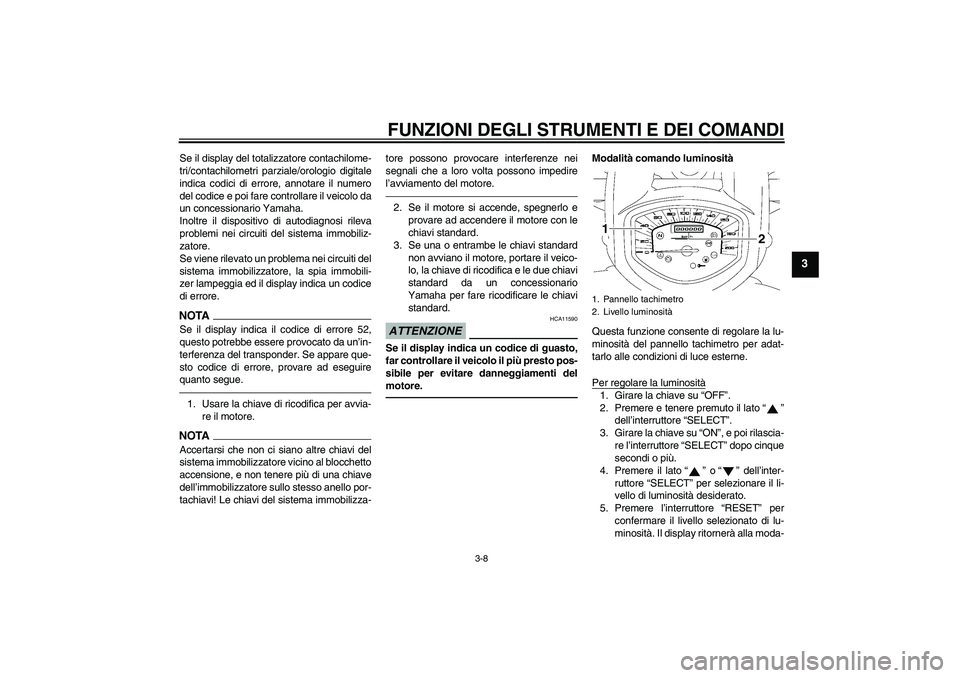

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Se il display del totalizzatore contachilome-
tri/contachilometri parziale/orologio digitale
indica codici di errore, annotare il numero
del codice e poi fare controllare il veicolo da
un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggia ed il display indica un codice
di errore.NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponder. Se appare que-
sto codice di errore, provare ad eseguire
quanto segue.1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del
motore.
Modalità comando luminosità
Questa funzione consente di regolare la lu-
minosità del pannello tachimetro per adat-
tarlo alle condizioni di luce esterne.
Per regolare la luminosità1. Girare la chiave su “OFF”.
2. Premere e tenere premuto il lato“”
dell’interruttore “SELECT”.
3. Girare la chiave su “ON”, e poi rilascia-
re l’interruttore “SELECT” dopo cinque
secondi o più.
4. Premere il lato“” o“” dell’inter-
ruttore “SELECT” per selezionare il li-
vello di luminosità desiderato.
5. Premere l’interruttore “RESET” per
confermare il livello selezionato di lu-
minosità. Il display ritornerà alla moda-1. Pannello tachimetro
2. Livello luminosità1
2
U11CH4H0.book Page 8 Friday, December 3, 2010 10:09 AM

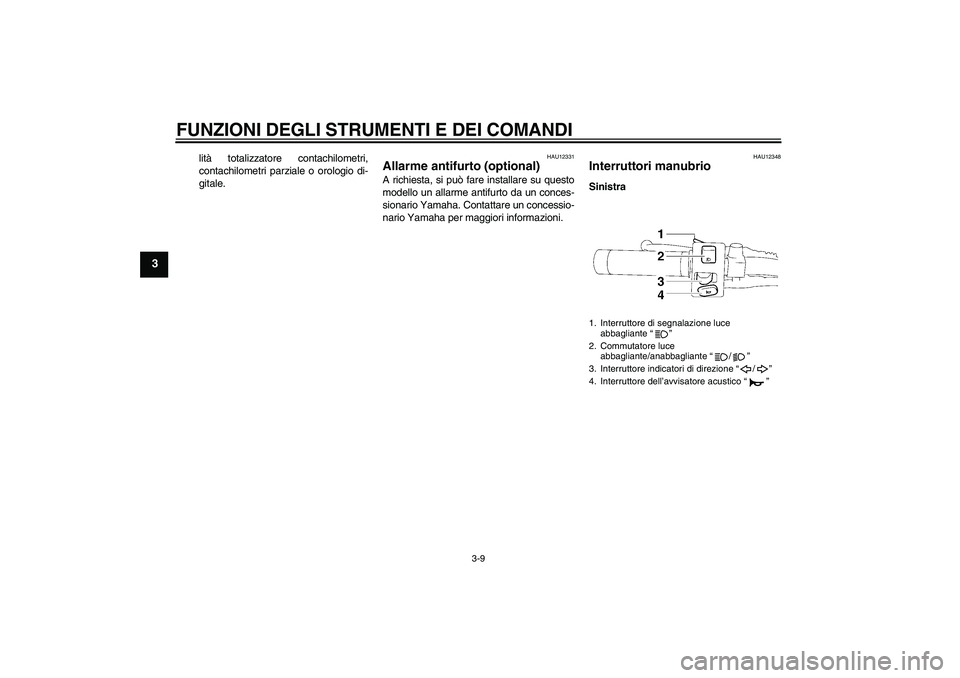

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
lità totalizzatore contachilometri,
contachilometri parziale o orologio di-
gitale.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12348
Interruttori manubrio Sinistra1. Interruttore di segnalazione luce
abbagliante“”
2. Commutatore luce
abbagliante/anabbagliante“/”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
U11CH4H0.book Page 9 Friday, December 3, 2010 10:09 AM

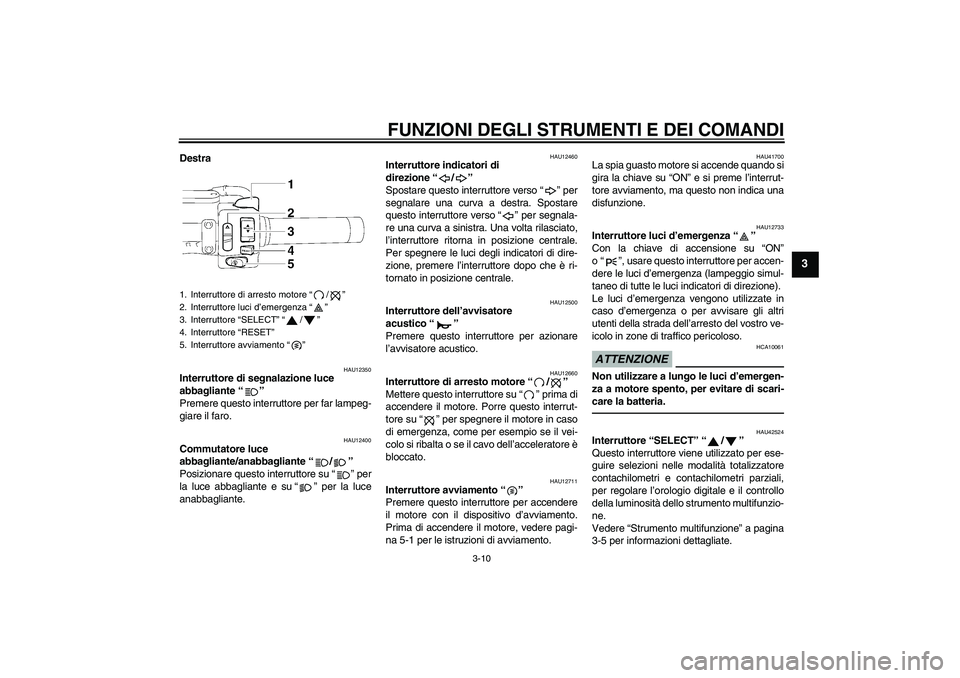

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
Destra
HAU12350
Interruttore di segnalazione luce
abbagliante“”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU42524
Interruttore “SELECT”“/”
Questo interruttore viene utilizzato per ese-
guire selezioni nelle modalità totalizzatore
contachilometri e contachilometri parziali,
per regolare l’orologio digitale e il controllo
della luminosità dello strumento multifunzio-
ne.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
1. Interruttore di arresto motore“/”
2. Interruttore luci d’emergenza“”
3. Interruttore “SELECT”“/”
4. Interruttore “RESET”
5. Interruttore avviamento“”
U11CH4H0.book Page 10 Friday, December 3, 2010 10:09 AM

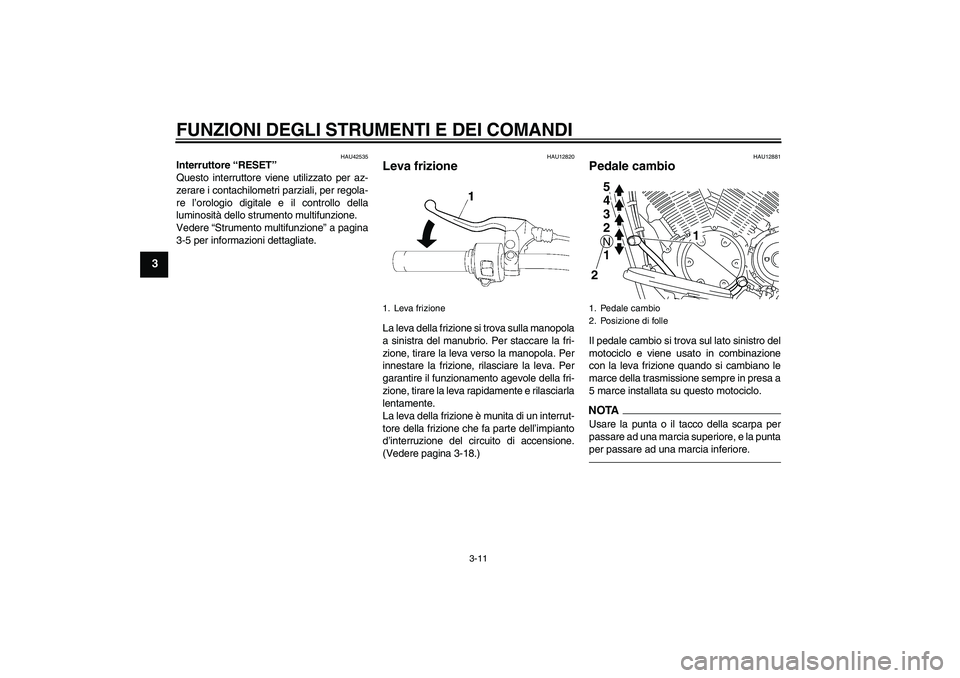

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU42535
Interruttore “RESET”
Questo interruttore viene utilizzato per az-
zerare i contachilometri parziali, per regola-
re l’orologio digitale e il controllo della
luminosità dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-18.)
HAU12881
Pedale cambio Il pedale cambio si trova sul lato sinistro del
motociclo e viene usato in combinazione
con la leva frizione quando si cambiano le
marce della trasmissione sempre in presa a
5 marce installata su questo motociclo.NOTAUsare la punta o il tacco della scarpa per
passare ad una marcia superiore, e la punta
per passare ad una marcia inferiore.
1. Leva frizione
1. Pedale cambio
2. Posizione di folle
1
5432N1 5
4
3
2N1
2
U11CH4H0.book Page 11 Friday, December 3, 2010 10:09 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12890

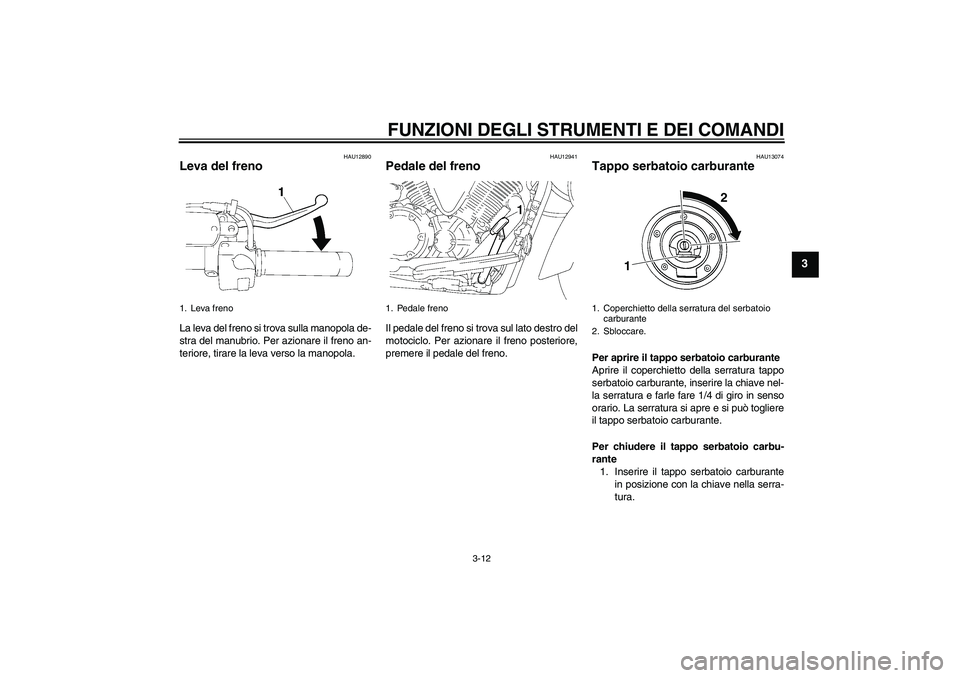

Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13074
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
1. Leva freno
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
2
1
U11CH4H0.book Page 12 Friday, December 3, 2010 10:09 AM

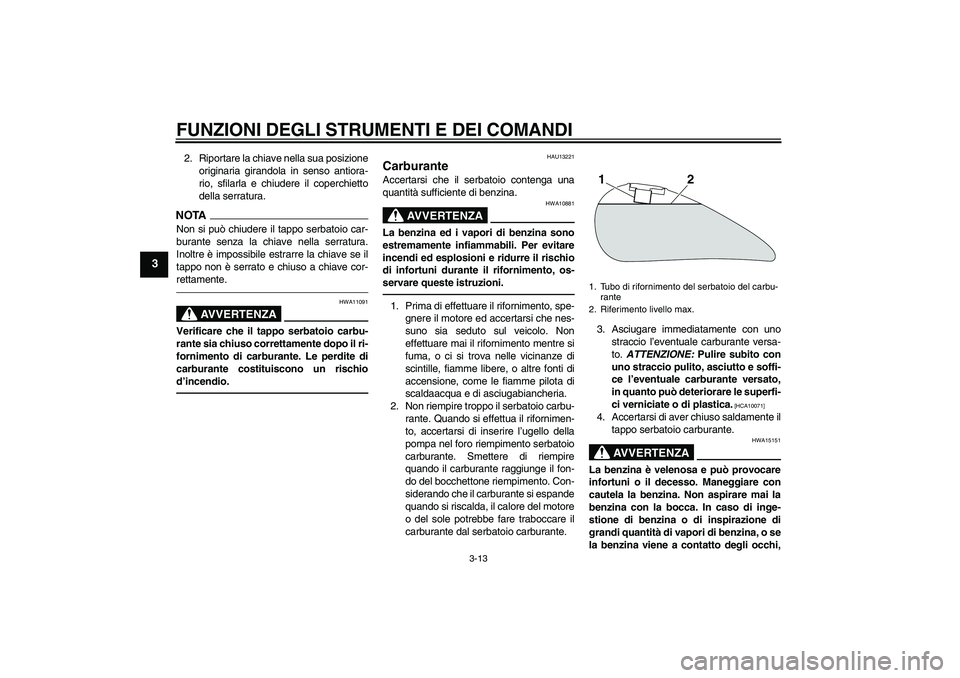

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio
d’incendio.
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.1
2
U11CH4H0.book Page 13 Friday, December 3, 2010 10:09 AM

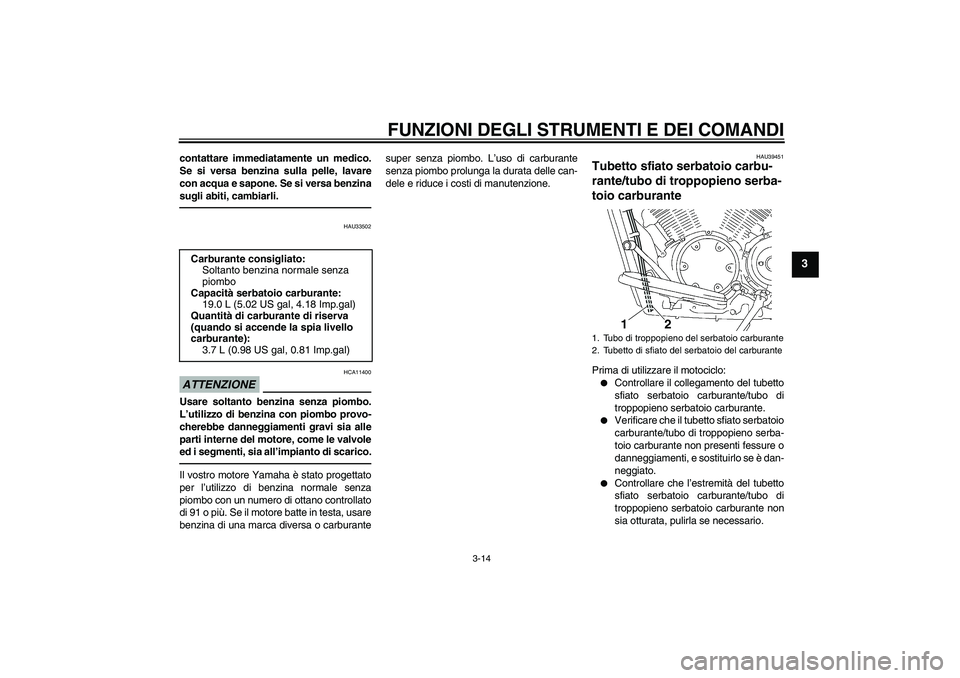

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU33502
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburantesuper senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione.
HAU39451
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario. Carburante consigliato:
Soltanto benzina normale senza
piombo
Capacità serbatoio carburante:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante):
3.7 L (0.98 US gal, 0.81 Imp.gal)
1. Tubo di troppopieno del serbatoio carburante
2. Tubetto di sfiato del serbatoio del carburante
2 1
U11CH4H0.book Page 14 Friday, December 3, 2010 10:09 AM

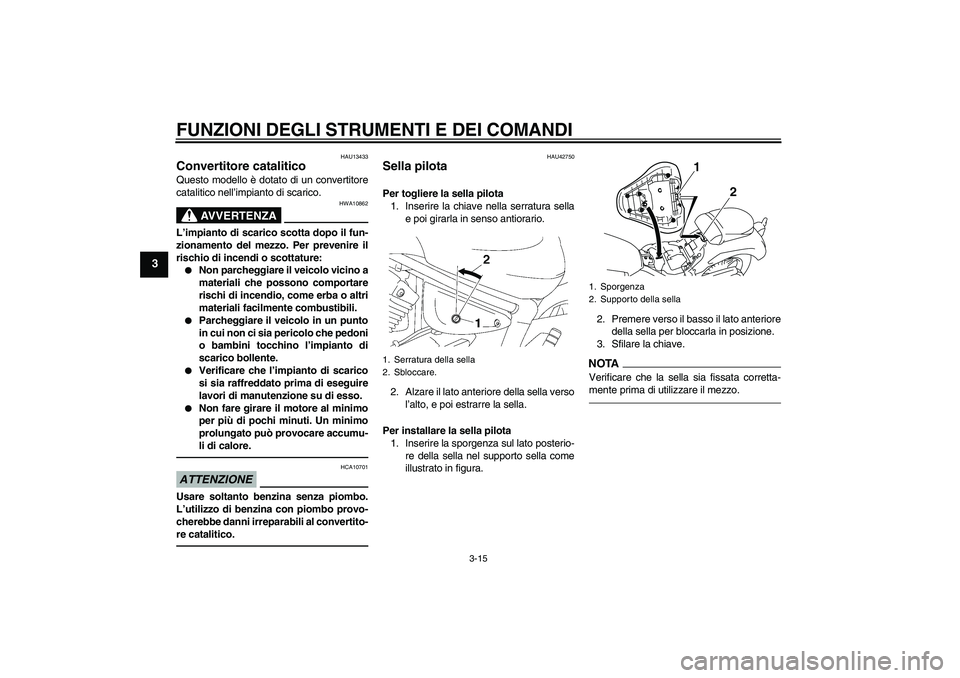

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-
re catalitico.
HAU42750
Sella pilota Per togliere la sella pilota
1. Inserire la chiave nella serratura sella
e poi girarla in senso antiorario.
2. Alzare il lato anteriore della sella verso
l’alto, e poi estrarre la sella.
Per installare la sella pilota
1. Inserire la sporgenza sul lato posterio-
re della sella nel supporto sella come
illustrato in figura.2. Premere verso il basso il lato anteriore
della sella per bloccarla in posizione.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
1. Serratura della sella
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
1
2
U11CH4H0.book Page 15 Friday, December 3, 2010 10:09 AM
