YAMAHA XVS1300A 2011 Manuale duso (in Italian)

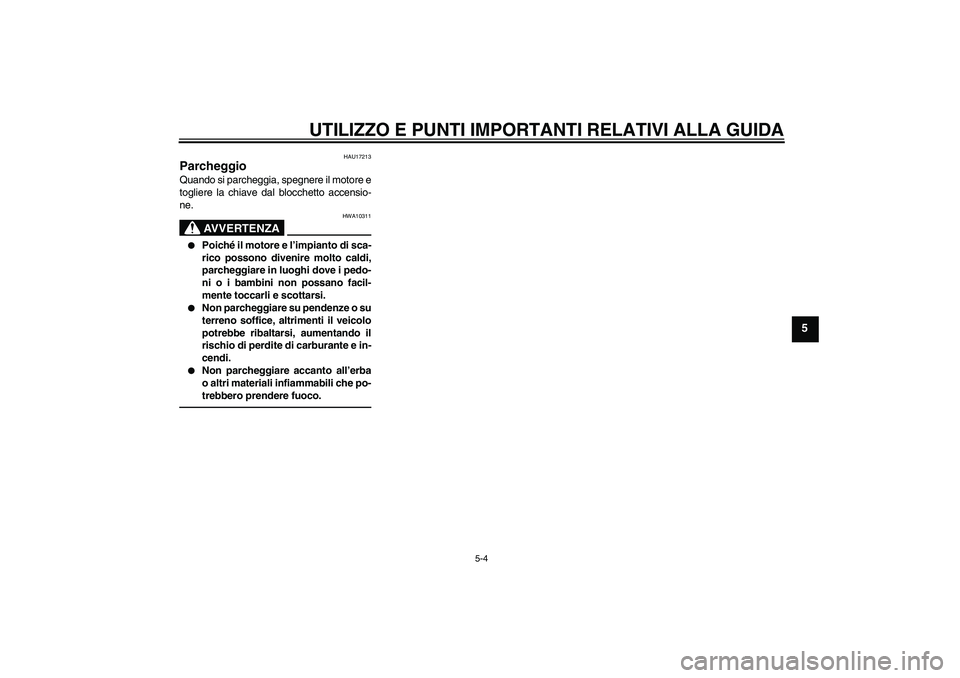

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU17213
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10311


Poiché i l motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.


Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.


Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
U11CH4H0.book Page 4 Friday, December 3, 2010 10:09 AM

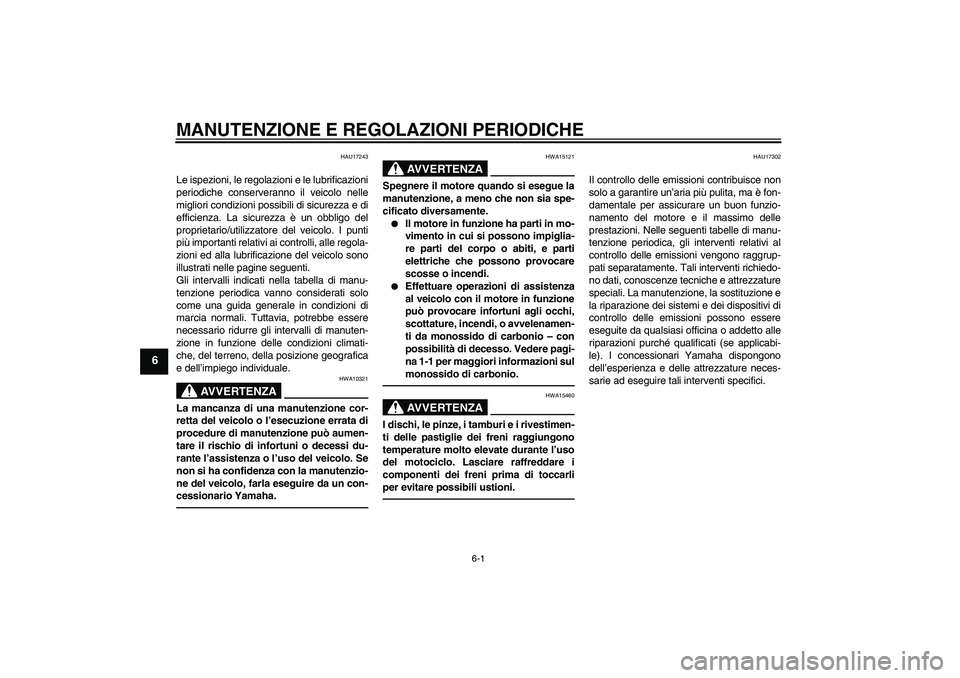

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17243
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sul
monossido di carbonio.AVVERTENZA
HWA15460
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso
del motociclo. Lasciare raffreddare i
componenti dei freni prima di toccarli
per evitare possibili ustioni.
HAU17302
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
U11CH4H0.book Page 1 Friday, December 3, 2010 10:09 AM

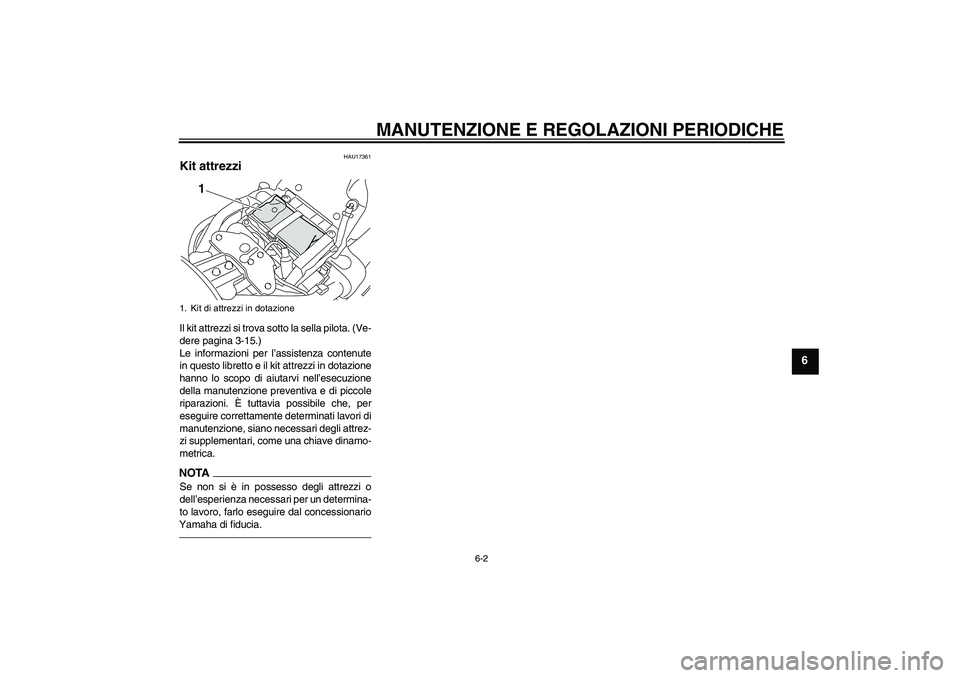

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU17361
Kit attrezzi Il kit attrezzi si trova sotto la sella pilota. (Ve-
dere pagina 3-15.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionario
Yamaha di fiducia.1. Kit di attrezzi in dotazione
1
U11CH4H0.book Page 2 Friday, December 3, 2010 10:09 AM

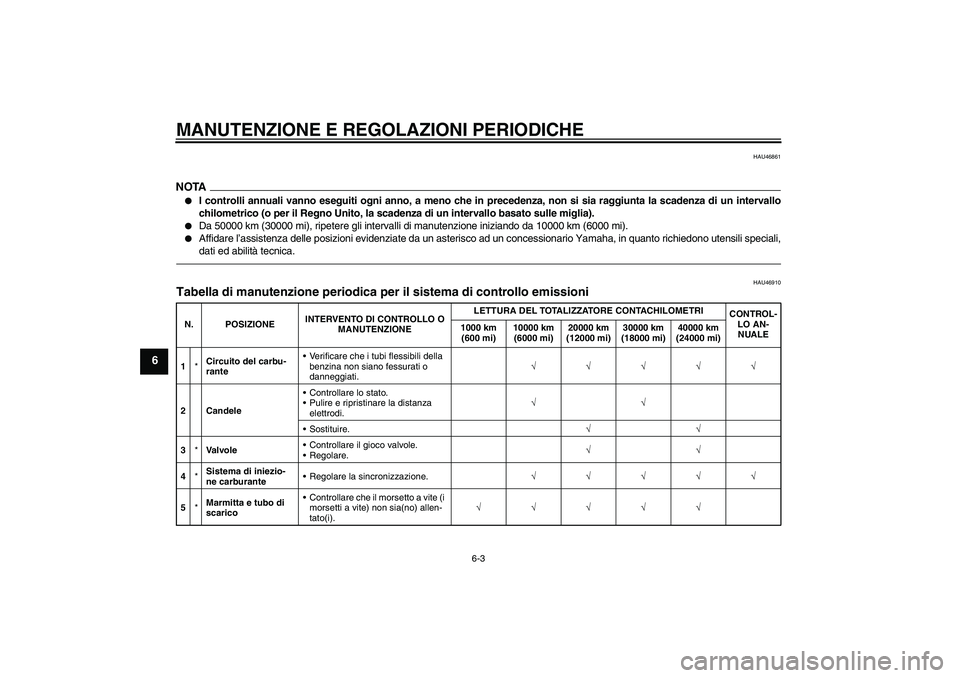

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46861
NOTA

I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).


Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilità tecnica.
HAU46910
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Circuito del carbu-
ranteVerificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2CandeleControllare lo stato.
Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va l vo l eControllare il gioco valvole.
Regolare.√√
4*Sistema di iniezio-
ne carburanteRegolare la sincronizzazione.√√√√√
5*Marmitta e tubo di
scaricoControllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i).√√√√√
U11CH4H0.book Page 3 Friday, December 3, 2010 10:09 AM

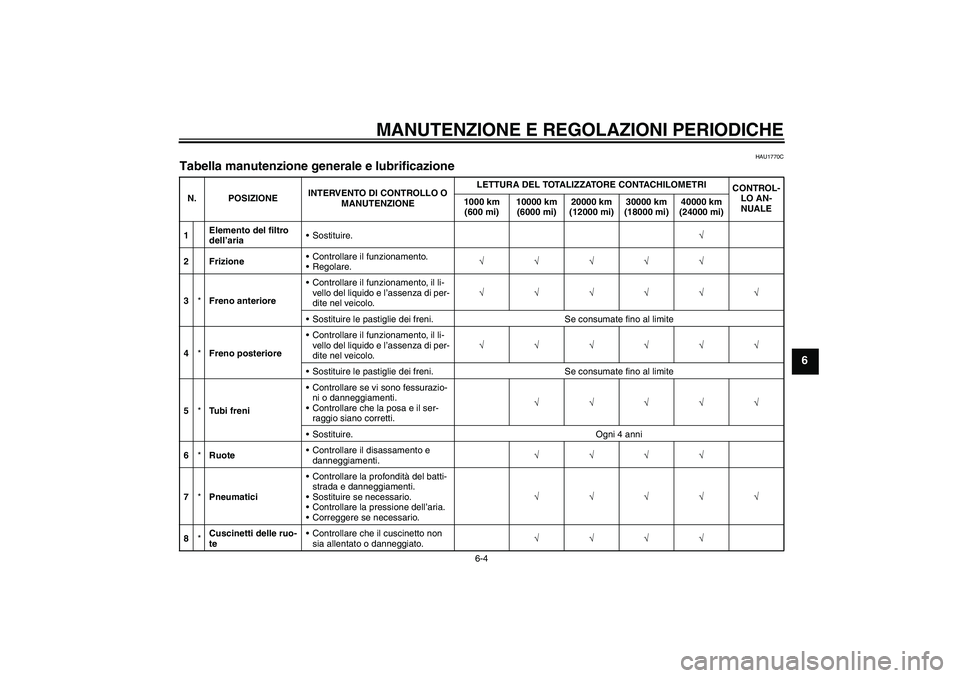

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU1770C
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento del filtro
dell’ariaSostituire.√
2 FrizioneControllare il funzionamento.
Regolare.√√√√√
3*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
4*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
5*Tu b i f r e n iControllare se vi sono fessurazio-
ni o danneggiamenti.
Controllare che la posa e il ser-
raggio siano corretti.√√√√√
Sostituire. Ogni 4 anni
6*RuoteControllare il disassamento e
danneggiamenti.√√√√
7*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
8*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
U11CH4H0.book Page 4 Friday, December 3, 2010 10:09 AM

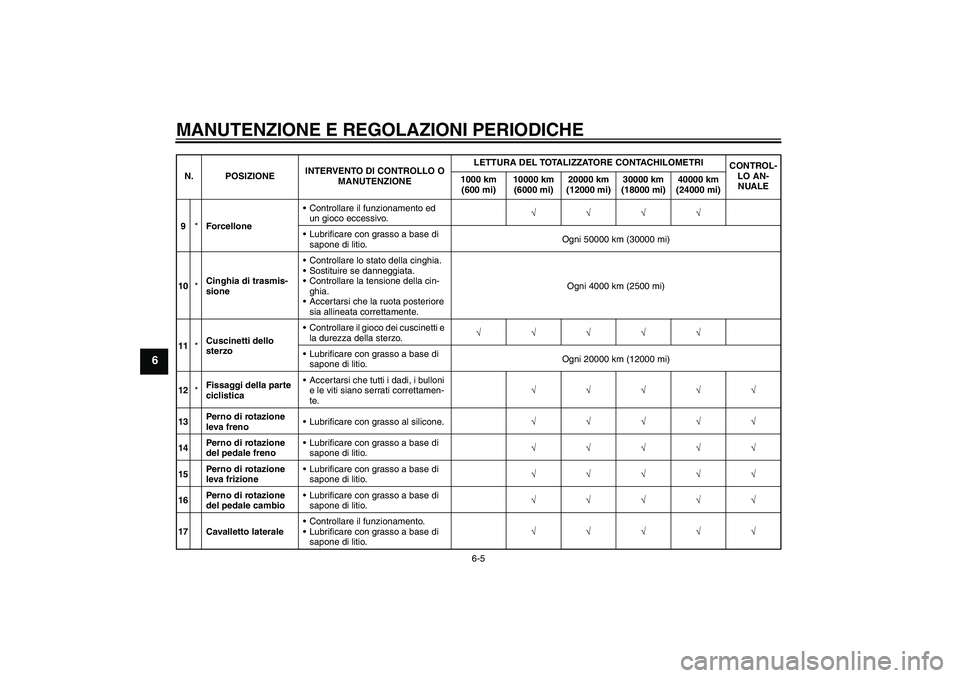

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
9*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
10*Cinghia di trasmis-
sioneControllare lo stato della cinghia.
Sostituire se danneggiata.
Controllare la tensione della cin-
ghia.
Accertarsi che la ruota posteriore
sia allineata correttamente.Ogni 4000 km (2500 mi)
11*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
12*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
13Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
14Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
15Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
16Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
17 Cavalletto lateraleControllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CH4H0.book Page 5 Friday, December 3, 2010 10:09 AM

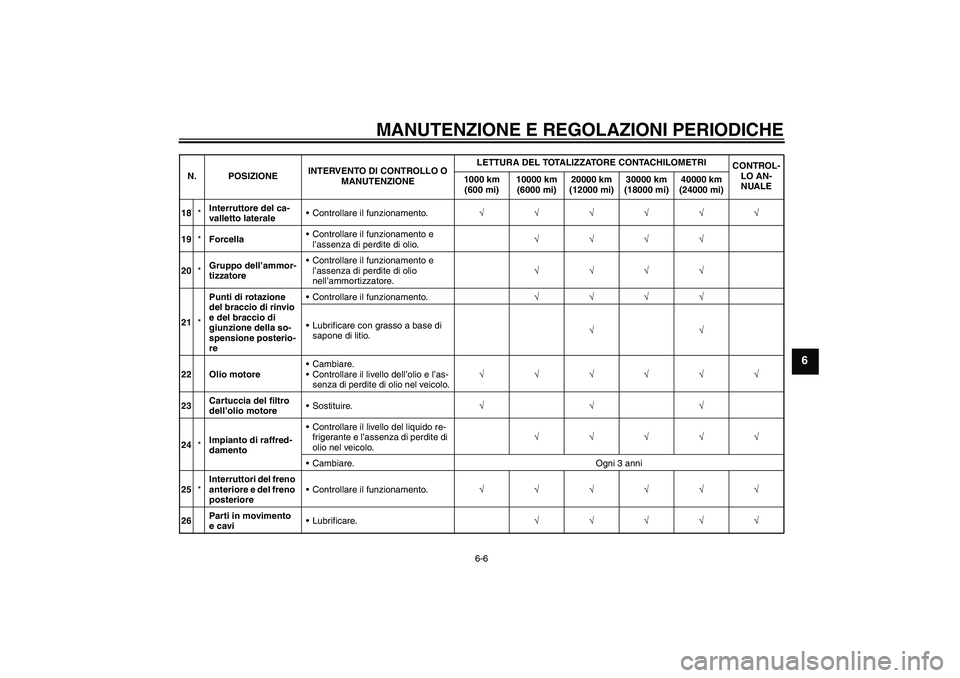

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
18*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
19*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
20*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
21*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
Lubrificare con grasso a base di
sapone di litio.√√
22 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
23Cartuccia del filtro
dell’olio motoreSostituire.√√√
24*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
26Parti in movimento
e caviLubrificare.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CH4H0.book Page 6 Friday, December 3, 2010 10:09 AM

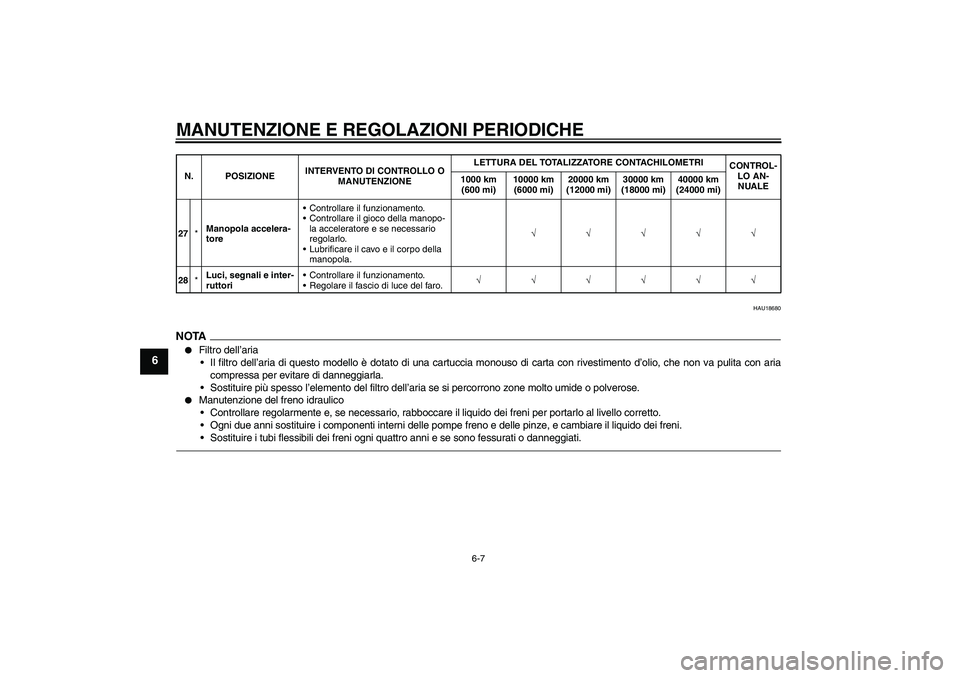

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18680
NOTA

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
27*Manopola accelera-
toreControllare il funzionamento.
Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
Lubrificare il cavo e il corpo della
manopola.√√√√√
28*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U11CH4H0.book Page 7 Friday, December 3, 2010 10:09 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18751
Rimozione e installazione del
pannello Il pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU48560
Pannello A
Per togliere il pannelloRimuovere il fissaggio rapido ed estrarre il
pannello come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e installare il fissaggio rapido.
HAU42431
Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per togliere una candela
1. Togliere il coperchietto candela in que-
stione (posteriore destro o anteriore si-
nistro) togliendo i bulloni.
2. Togliere il cappuccio candela.
1. Pannello A
1
1. Pannello A
2. Fissaggio rapido
1. Pannello A
1
2
1
1. Coperchietto candela
2. Bullone
U11CH4H0.book Page 8 Friday, December 3, 2010 10:09 AM

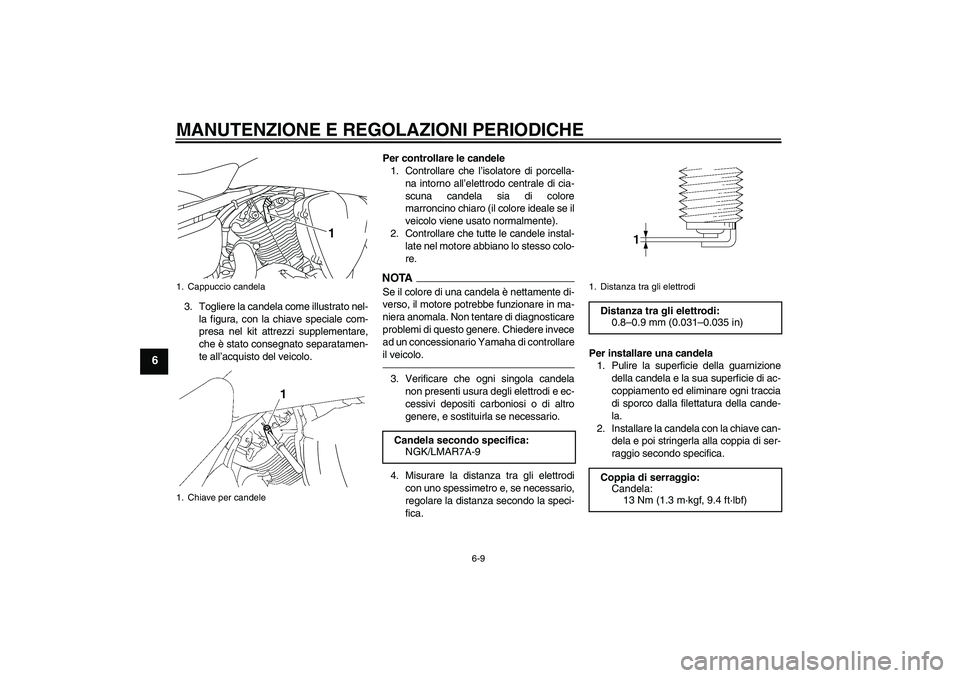

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
3. Togliere la candela come illustrato nel-
la figura, con la chiave speciale com-
presa nel kit attrezzi supplementare,
che è stato consegnato separatamen-
te all’acquisto del veicolo.Per controllare le candele
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTASe il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllare
il veicolo.3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
4. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.Per installare una candela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
1. Cappuccio candela
1. Chiave per candele
1
Candela secondo specifica:
NGK/LMAR7A-9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U11CH4H0.book Page 9 Friday, December 3, 2010 10:09 AM
